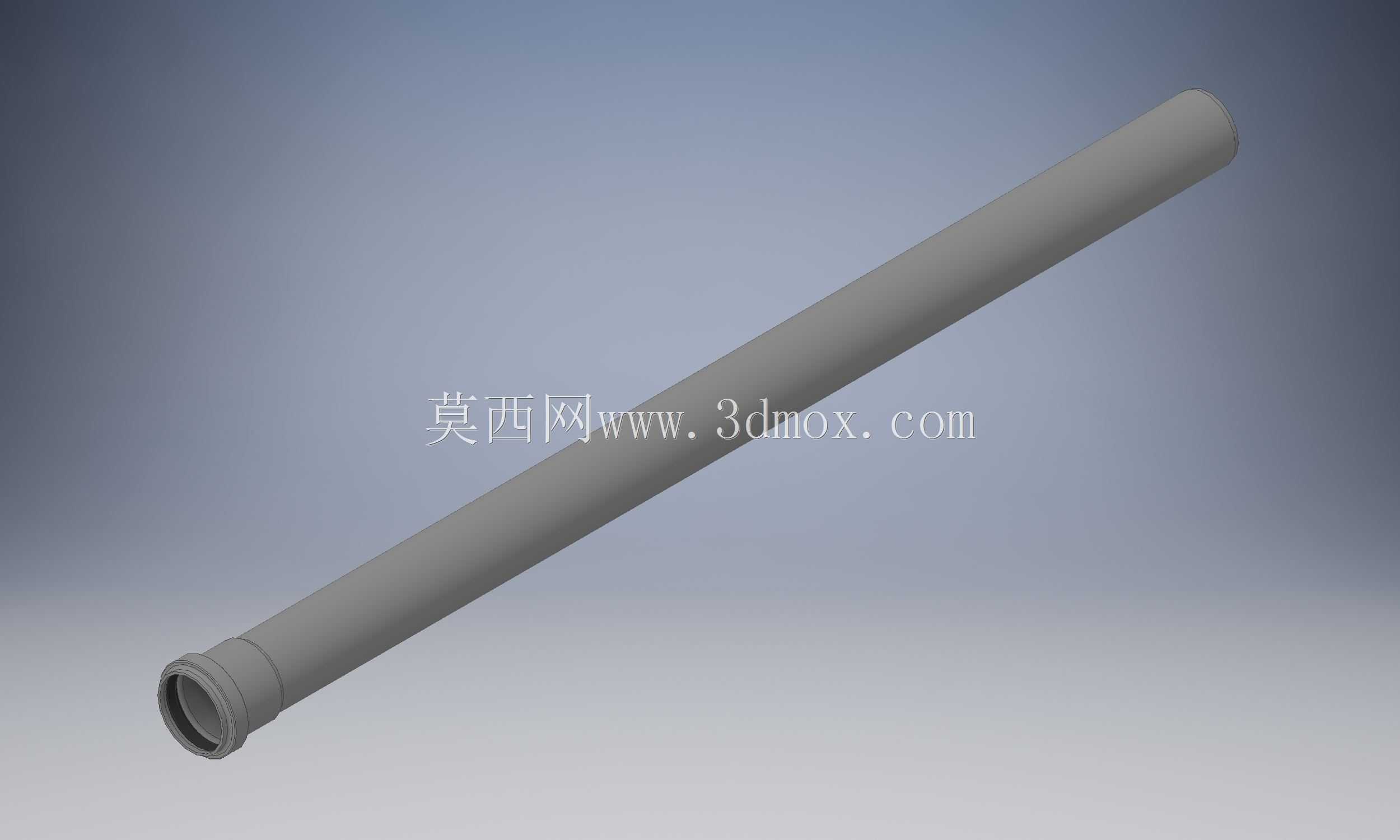

DN50规格750mm长度KG承插式污水输送管

　　在民用建筑排水、市政支线排污、工业生产废水收集的管路系统中，这类公称通径DN50、有效长度750mm的KG型管道是小流量排污场景的常用基础管件，主要承担生活污水、轻度生产废水的重力流输送任务，常见于写字楼同层排水支管、老旧小区排污管网改造、小型加工车间含渣废水收集管路、户外雨水散排支线等场景，适配无压或微压的流体输送工况，可耐受常规生活污水的弱腐蚀环境，长期使用不易出现结垢堵塞的问题。

　　从结构设计逻辑来看，该管道采用一端扩口承插的连接结构，安装时无需额外焊接或复杂法兰紧固，仅需在承口端配套对应规格的橡胶密封圈，将另一根同规格管道的平直端插入承口即可完成密封连接，这种设计大幅降低了现场施工的操作门槛，即使是没有专业焊接资质的施工人员，也能在短时间内完成管路拼接，同时承插结构预留了一定的轴向伸缩余量，可抵消管路因温度变化产生的热胀冷缩应力，避免温差导致的接口拉裂渗漏问题。管道整体采用等径直管结构，内壁做了平滑过渡处理，没有突兀的台阶或凸起，污水中的纤维、碎屑等杂质在重力流输送过程中不易在管内滞留挂壁，能有效降低管路长期使用后的堵塞概率，减少后期运维疏通的频次。

　　从安装边界维度考量，该管道的平直段外径严格匹配DN50规格承插管件的通用公差范围，承口端的扩口外径比管身大12mm左右，现场排布管路时，相邻管道的中心距预留出承口外径的安装空间即可，无需额外预留过大的操作间隙，适合在吊顶夹层、管井内部等空间局促的场景下布设。750mm的单管长度属于短规格定尺管，在管路走向需要频繁转弯、接驳多个排水点位的场景下，相比1m、2m的长规格管道，能减少现场切割的工作量，降低管材切割产生的废料损耗，同时短管的搬运、现场转运也更灵活，在高层住宅管井施工、狭小设备间内部管路布设时，无需长距离倒运管材，施工效率更高。

　　在实际选型适配过程中，这类管道可直接匹配同规格的KG系列45度弯头、90度弯头、三通、检查口等配套管件，整个管路系统的零部件互换性强，后期维修更换时无需寻找特殊定制配件，直接采购同规格标准件即可完成替换。管道的壁厚设计兼顾了结构强度与材料成本，管身可承受覆土1.5m以内的地面荷载，适合埋地敷设或者架空布设，架空安装时采用常规的管道管卡每隔1.5m设置一个支撑点，即可避免管身长期受力产生的弯曲变形。承口端的密封槽深度经过反复校核，配套标准邵氏硬度的橡胶圈时，可实现0.1MPa以内的静压密封，完全满足重力流排污管路的密封要求，不会出现接口渗漏、污水外溢的问题。

　　从三维建模的角度来看，构建该模型时需要重点还原承口端的内部密封槽结构、承口与直管段的过渡圆角、管端的倒角处理细节，这些细节直接影响后续管路装配干涉检查的准确性，如果建模时忽略了承口的内部深度，在做虚拟装配时很容易出现管道插入深度不足、或者相邻管道模型干涉的问题，导致生成的BOM表管材长度统计出现偏差。建模时管身的圆柱度需要严格控制，避免出现椭圆度超标的问题，否则在后续做管路流体仿真时，会因为管壁的不规则导致流场计算结果失真，无法准确模拟污水在管内的流动状态、淤积风险点位置。
