手动辊压式型材锻压成型设备结构

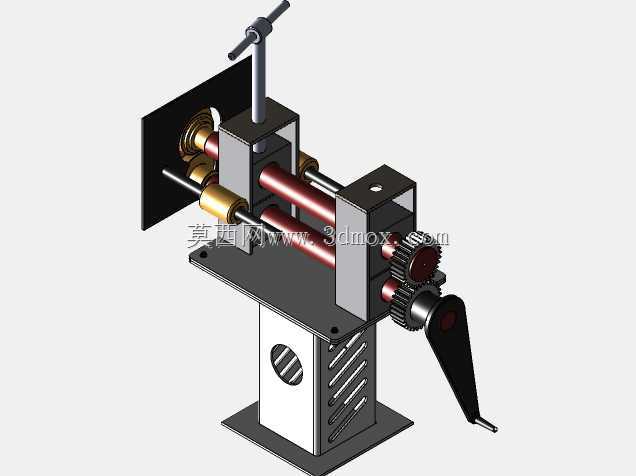

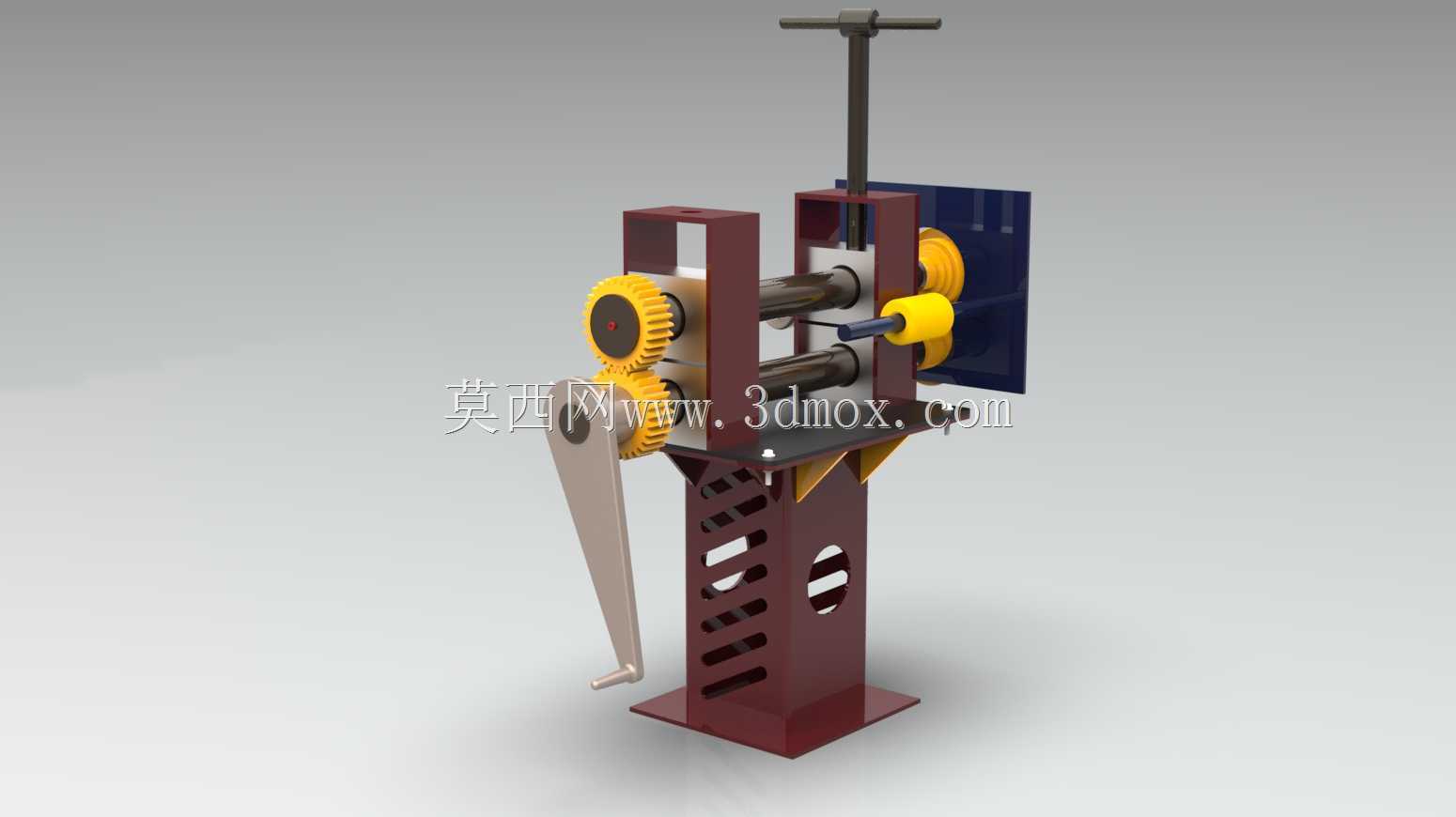

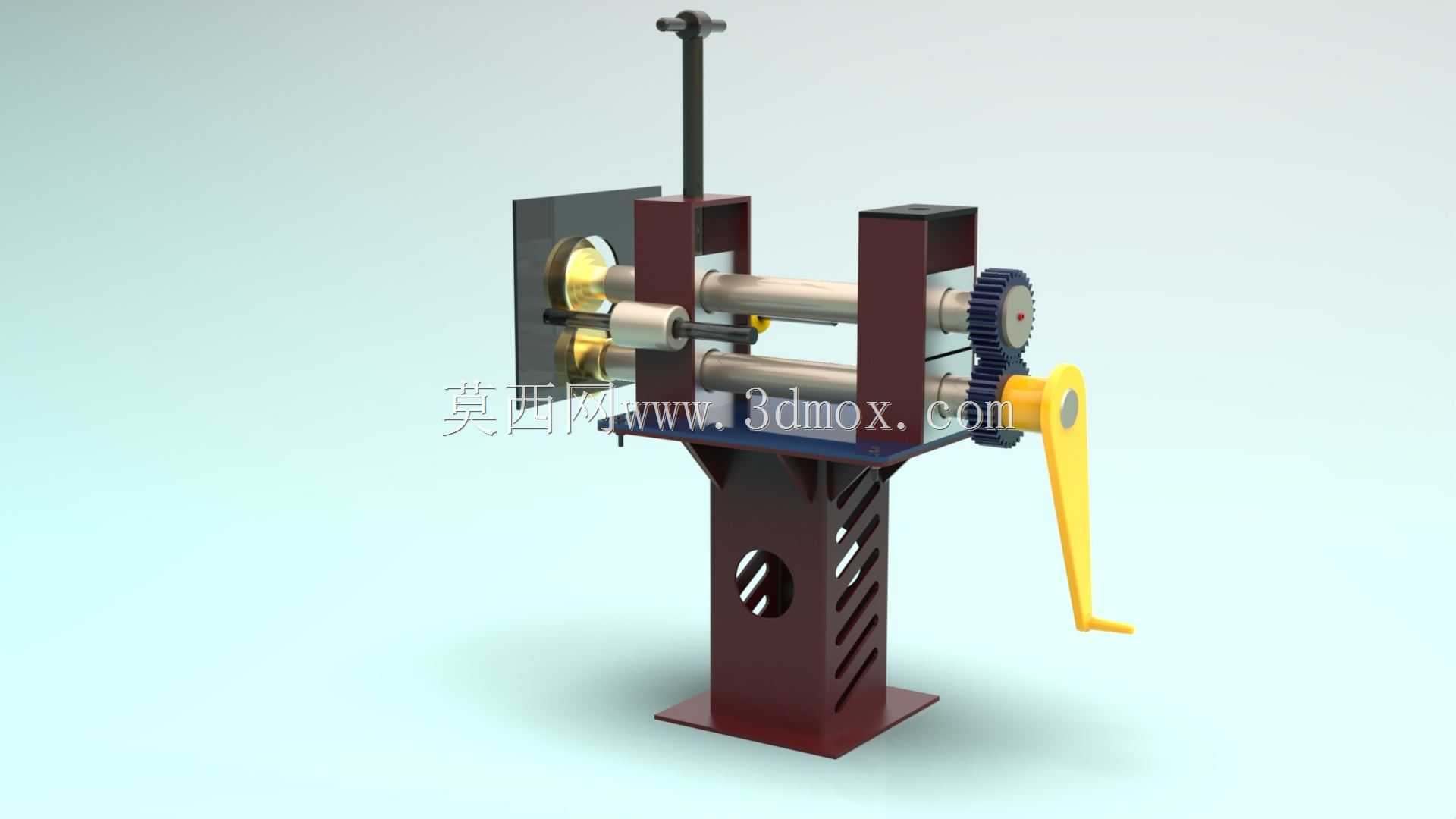

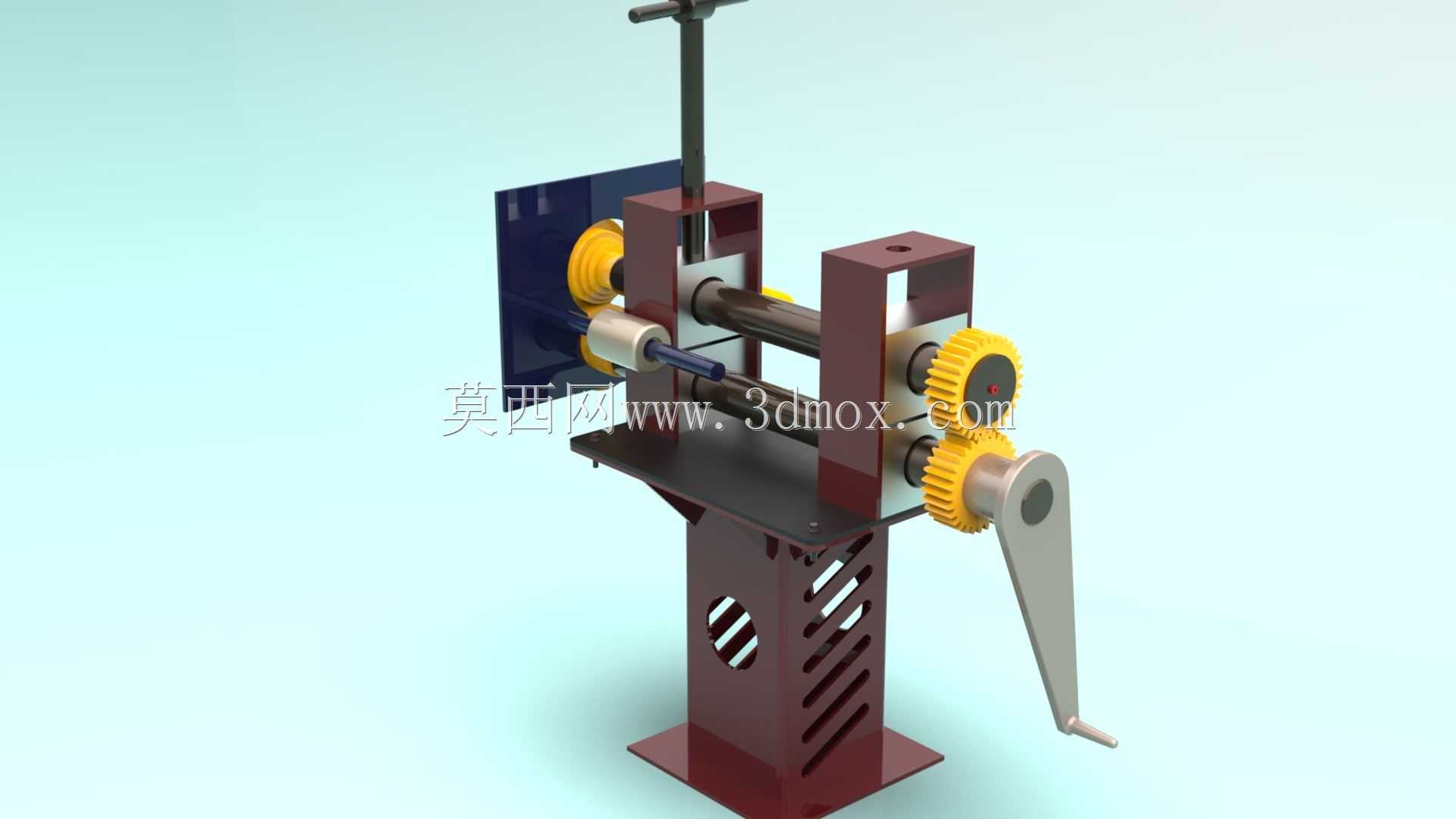

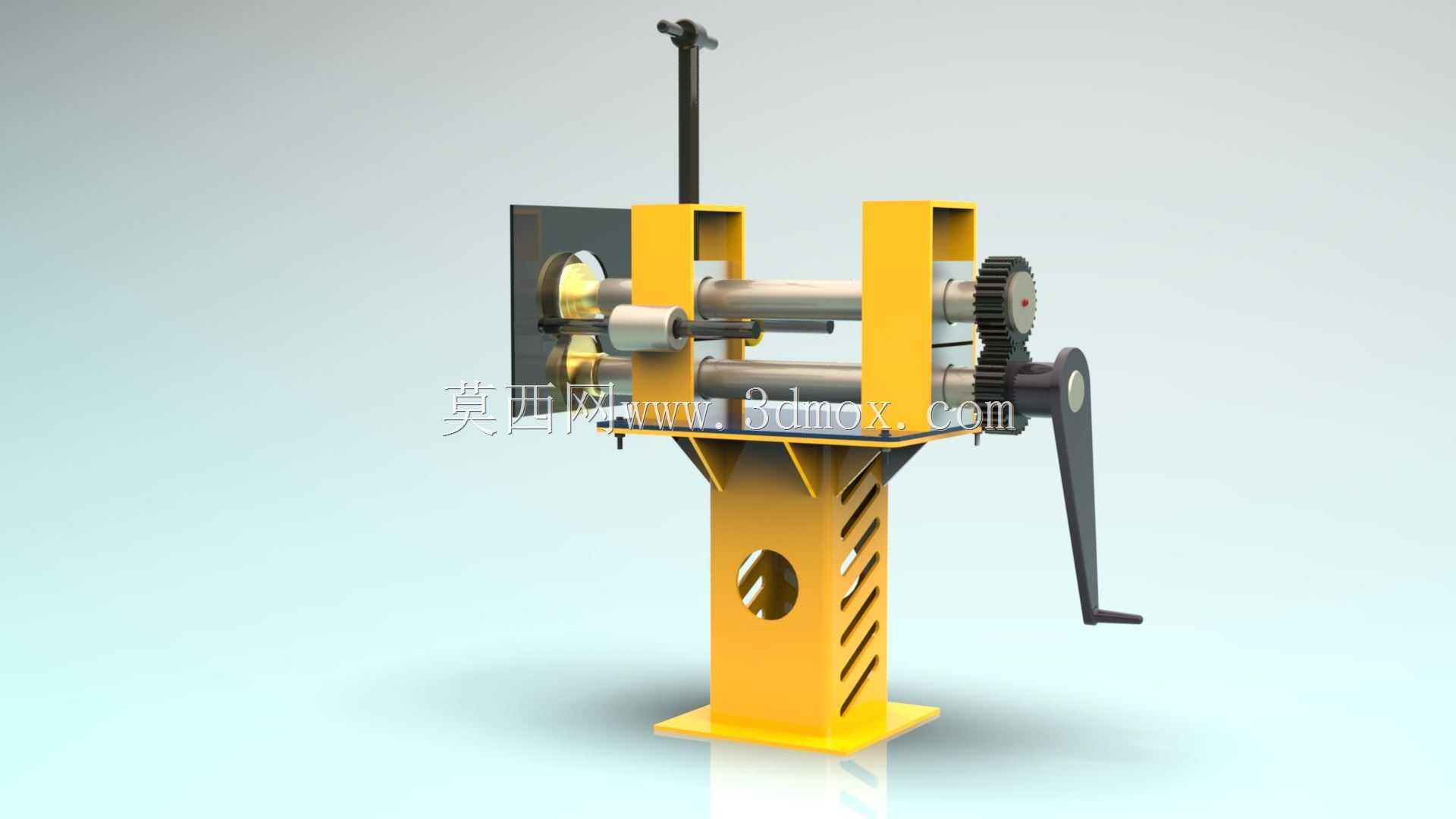

　　这款手动辊压成型设备，主要面向小型金属加工工坊、五金修配站点、教学实训场景的薄金属型材成型作业，可完成窄条金属板材的卷边、压型、简易辊锻工序，适配厚度1.5mm以内的低碳钢带料、1mm以内的铜铝带料加工，无需外接动力源，完全依靠手动操作即可完成成型作业，适合小批量定制加工、现场修配作业中无法布置大型锻压设备的场景使用。设备整体采用立式落地结构，底部为带安装孔的方形支撑底座，底座上方为立式支撑立柱，立柱采用带减重孔的箱型焊接结构，既保证支撑刚性，又能控制整体设备重量，方便设备移位与临时安装。立柱上部集成了核心的辊压执行机构，包含平行布置的两根成型辊轴，辊轴两端通过带衬套的支撑座固定在立柱框架上，其中一根辊轴端部安装传动齿轮组，

　　与侧置的手动操作摇臂连接，摇臂带防滑握持结构，操作时扳动摇臂即可通过齿轮啮合带动两根辊轴同步反向转动，实现对送入辊缝间金属料的挤压成型。辊轴上方设置了手动调节的压下机构，采用T型丝杠结构，顶部带旋转操作手轮，转动手轮即可调整上辊轴的下压量，以此适配不同厚度的加工料、不同成型深度的压型需求，调节位置带刻度标识，可实现压下量的精准控制，保证批次加工的成型尺寸一致性。设备侧部设置了导向定位挡板，挡板可通过螺栓调整横向位置，加工时将金属带料贴紧挡板送入辊缝，即可保证成型位置的直线度，避免加工过程中料带偏移导致的成型缺陷。齿轮传动组外侧设置了半封闭防护壳，避免加工过程中金属碎屑飞入齿轮啮合区域造成卡滞，同时防止操作时衣物、手套卷入传动结构，

　　提升作业安全性。从安装边界来看，设备整体占地尺寸不超过0.4㎡，底部底座的四个安装孔可适配M12膨胀螺栓固定在水泥地面或者钢制工作台上，固定后设备整体高度约1.1m，操作摇臂的回转半径为0.35m，操作时预留0.8m的操作空间即可完成全部作业动作，无需额外的辅助安装空间。设计过程中优先考虑了手动操作的力臂匹配，通过齿轮组的传动比设计，将摇臂操作力控制在150N以内，普通成年操作人员即可轻松完成连续加工，无需额外施加过大的操作力，降低长时间操作的疲劳感。辊轴采用可拆卸结构设计，可根据不同的成型需求更换对应型面的辊轮，实现平辊压平、圆弧卷边、凹槽压型等不同的加工功能，拓展设备的适用范围，辊轮与轴之间采用平键连接传递扭矩，

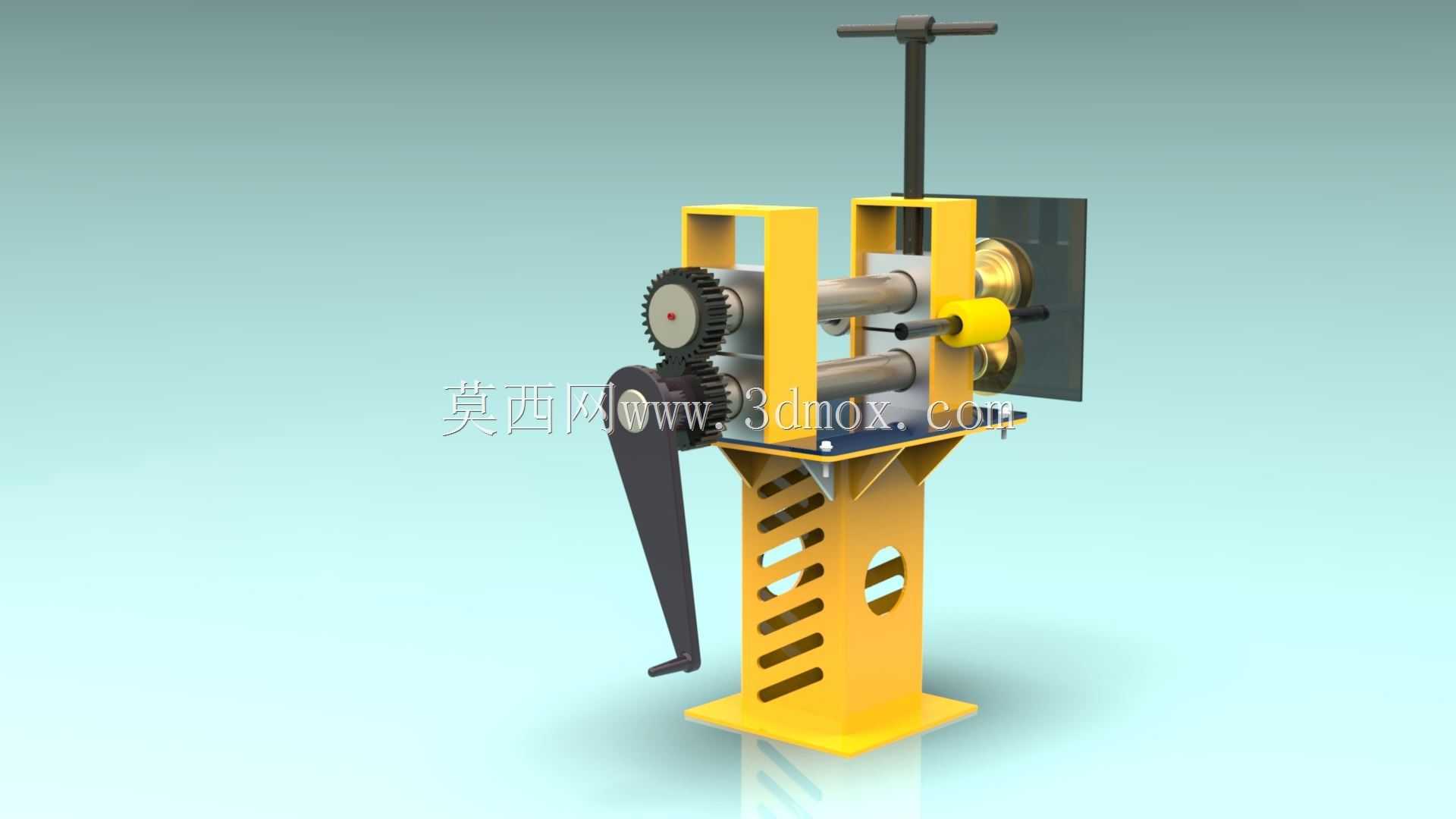

　　更换时只需拆下轴端的锁紧螺母即可完成辊轮换装，无需复杂的拆装工具。设备的所有受力支撑部位均做了加强处理，立柱与底座的连接位置采用三角加强筋焊接，辊轴支撑座采用加厚钢板切割成型，可承受辊压过程中产生的径向挤压力，避免长期使用后出现支撑变形、辊轴偏移的问题。在实际使用场景中，这类小型手动辊锻设备常被用于通风管道制作中的法兰卡条成型、五金配件的小型折弯压型、装饰金属条的辊压成型，以及教学场景中金属成型工艺的实操演示，相比大型电动辊压设备，它的购置成本低、安装无特殊电力要求、操作门槛低，即使是没有经过长期专业培训的操作人员，经过简单的指导即可上手操作，完成基础的金属成型作业。设备的整体涂装采用工业黄作为主体警示色，传动部位、操作部位采用黑色与金属原色区分，方便操作人员快速识别操作位置与危险区域，符合小型加工设备的安全涂装规范。
