钣金结构工业袋式除尘设备设计

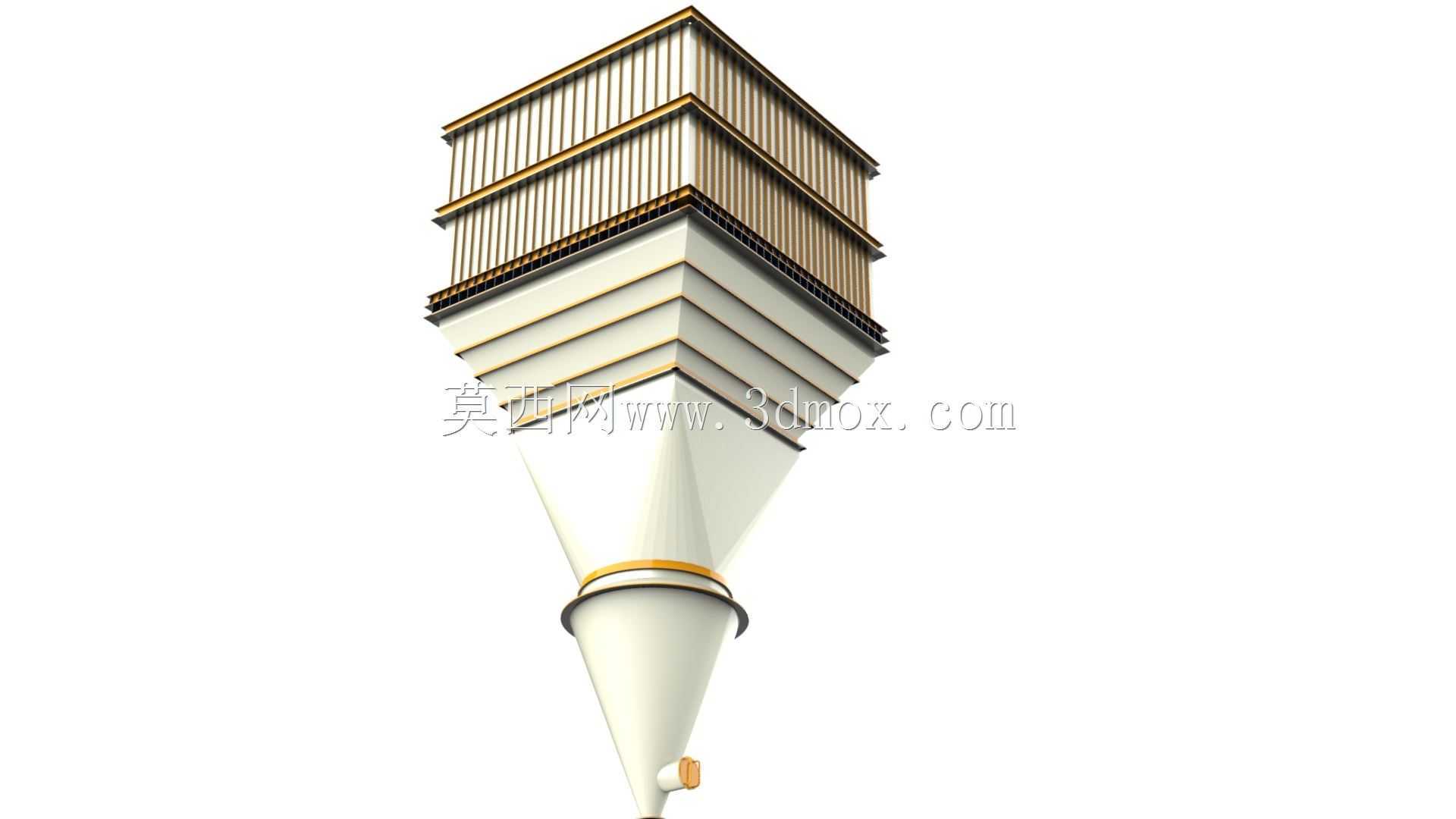

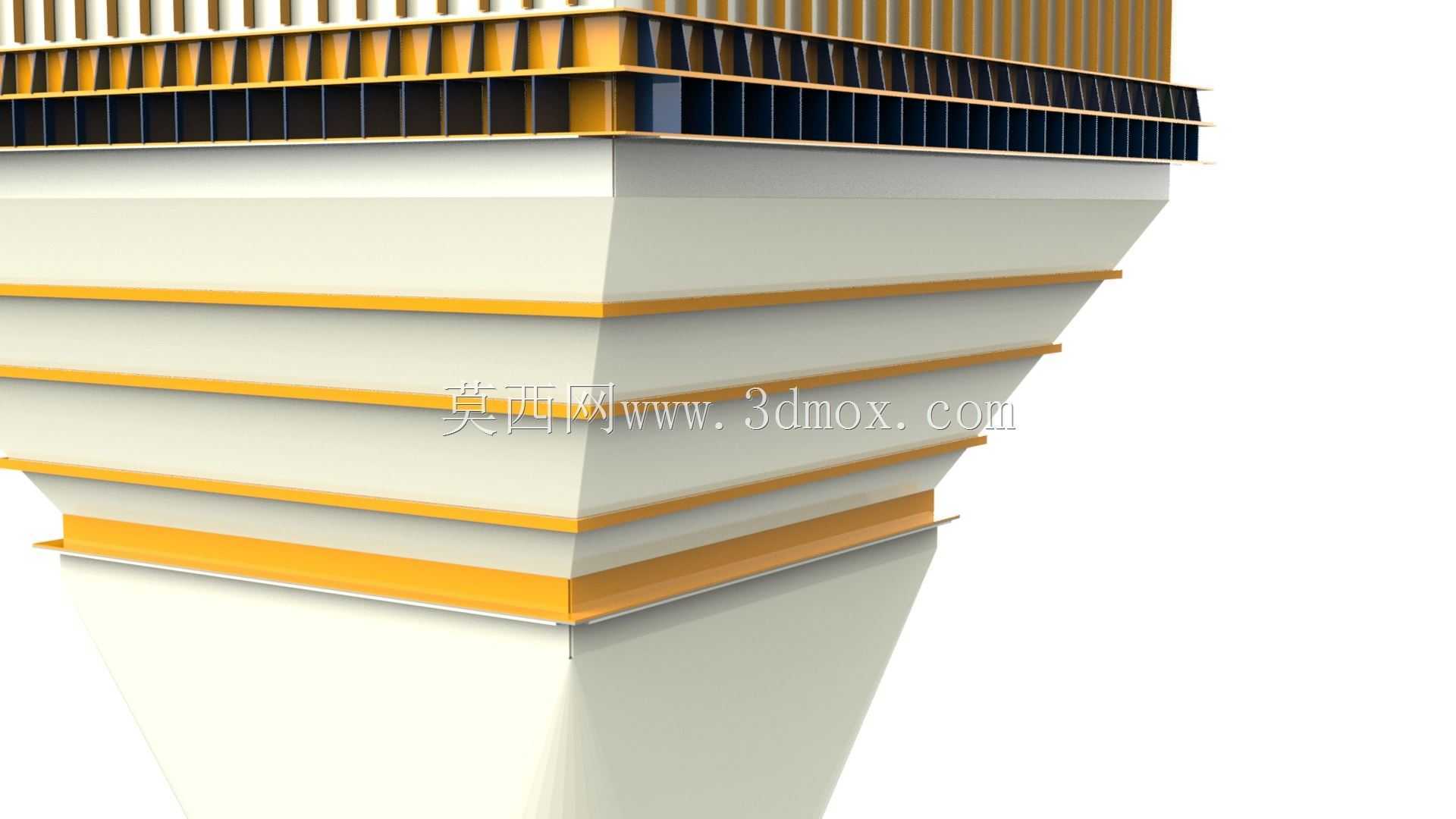

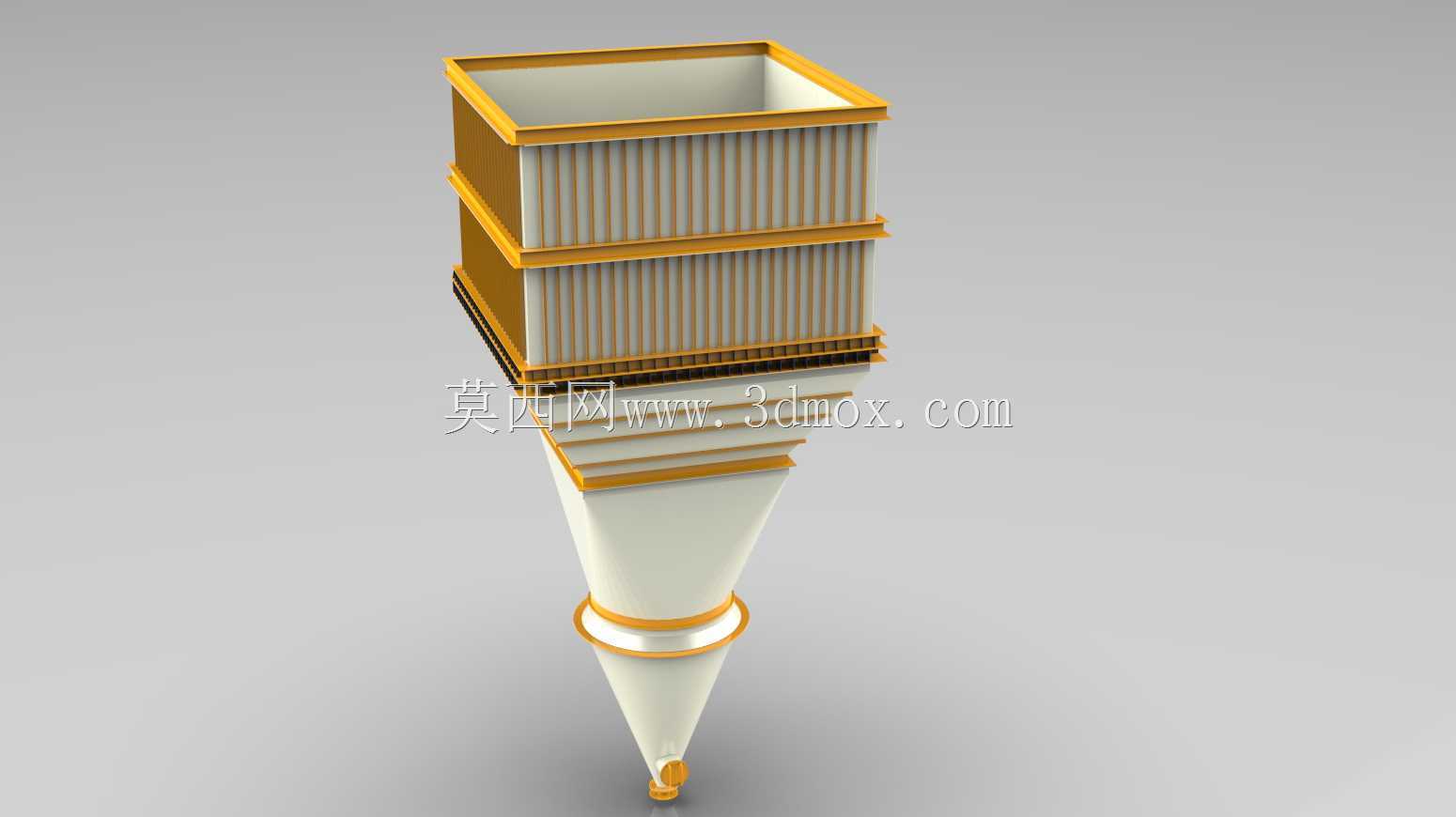

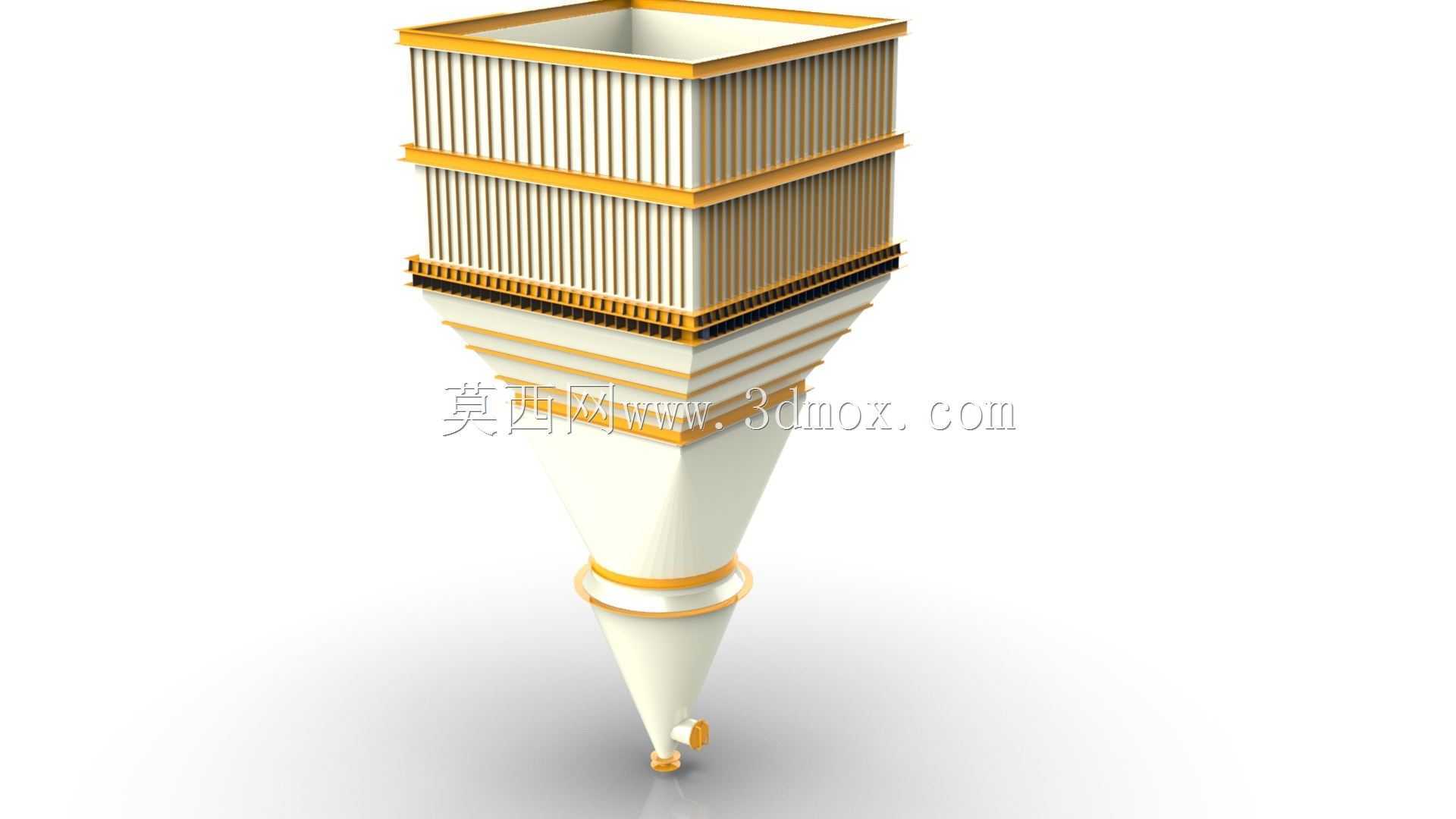

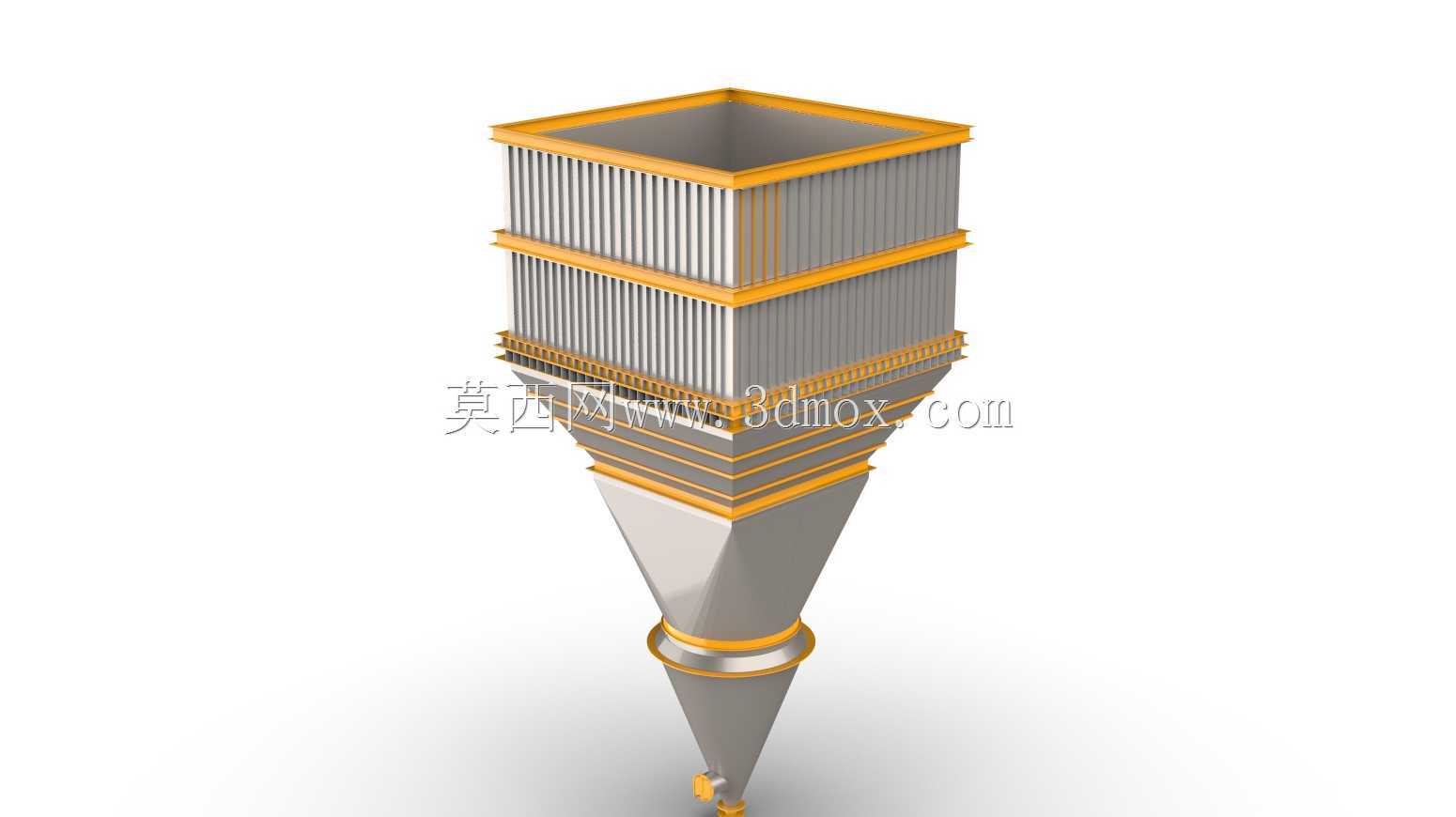

　　这款袋式除尘设备的三维结构，核心针对大米加工、地板生产、磨粉加工这类易产生干性粉尘的生产车间做适配，采用全钣金拼接的设计逻辑，所有板件均预留了折弯止裂槽与焊接坡口，不需要额外定制异形铸件，常规钣金车间即可完成下料、折弯、焊接的全流程加工，大幅降低了设备的生产制造成本与交付周期。设备上部的箱体采用方型多仓室结构，侧壁的竖向加强筋沿箱体高度方向等距排布，两道环形加强箍将上下段箱体牢牢箍紧，避免风机负压运行时箱体出现吸瘪变形，箱体顶部预留的法兰边可直接对接车间的除尘支管，每个仓室的花板位置都预留了滤袋安装的定位孔，孔位公差控制在0.2mm以内，保证滤袋安装后不会出现漏粉短路的问题。中部的灰斗采用渐缩方转锥结构，锥段的倾斜角度设置为62度，

　　远大于干性粉体的自然安息角，不会出现粉尘搭桥、积料堵料的问题，锥段外壁同样设置了三道环形加强筋，兼顾结构强度与下料顺畅性，灰斗下部的出料口配置了翻板阀安装位，可直接配套锁风卸料阀使用，保证设备在负压运行状态下，收集的粉尘能够连续排出且不会漏入外界空气破坏系统风压。下部的锥段直筒段预留了支腿安装的连接孔，可根据车间的安装高度选配不同长度的支撑支腿，设备整体的安装边界可根据车间的实际布置做小幅调整，上部箱体的长宽尺寸可根据处理风量的需求增减仓室数量，不需要重新设计整体结构，模块化的拼接逻辑让设备的适配性更强。从实际应用场景来看，这类设备在粮食加工车间主要用于清理大米筛选、抛光环节产生的米糠粉尘，在木材加工车间用于收集锯切、

　　打磨环节产生的木质粉尘，在粉体加工车间用于收集筛分、混合环节逸散的工艺粉尘，设备的过滤风速控制在1.2m/min的合理区间，既保证了足够的处理风量，又能让滤袋的使用寿命维持在合理范围，不会因为过滤风速过高导致滤袋过快磨损。设计过程中针对钣金加工的工艺特性做了大量优化，所有板件的折弯半径均匹配常规钣金折弯机的下模开口尺寸，不需要更换特殊模具即可完成加工，板件之间的连接采用内侧间断焊、外侧满焊密封的工艺，既减少了焊接变形量，又能保证箱体的整体密封性，避免运行过程中出现漏风导致除尘效率下降。设备的进风口设置在灰斗上部的位置，采用侧进风的结构形式，含尘气体进入设备后会先通过气流分布板做均流处理，大颗粒的粉尘会在重力作用下直接落入灰斗，

　　细小粉尘随气流上升附着在滤袋外表面，净气则穿过滤袋进入上部净气室从出风口排出，当滤袋表面的粉尘积累到设定厚度时，脉冲喷吹系统会依次对每个仓室的滤袋做喷吹清灰，让滤袋表面的粉尘落入灰斗完成收集。整个设备的结构没有复杂的异形曲面，所有零部件均可拆解为平板钣金件，运输过程中可以将板件打包运输，到现场后再完成拼接组装，大幅降低了长途运输的成本，对于场地受限的老旧车间改造场景，也可以将板件拆分后运入车间内部再完成组装，不需要破坏车间的原有建筑结构。
