曲面凹点纹理仿生造型结构设计

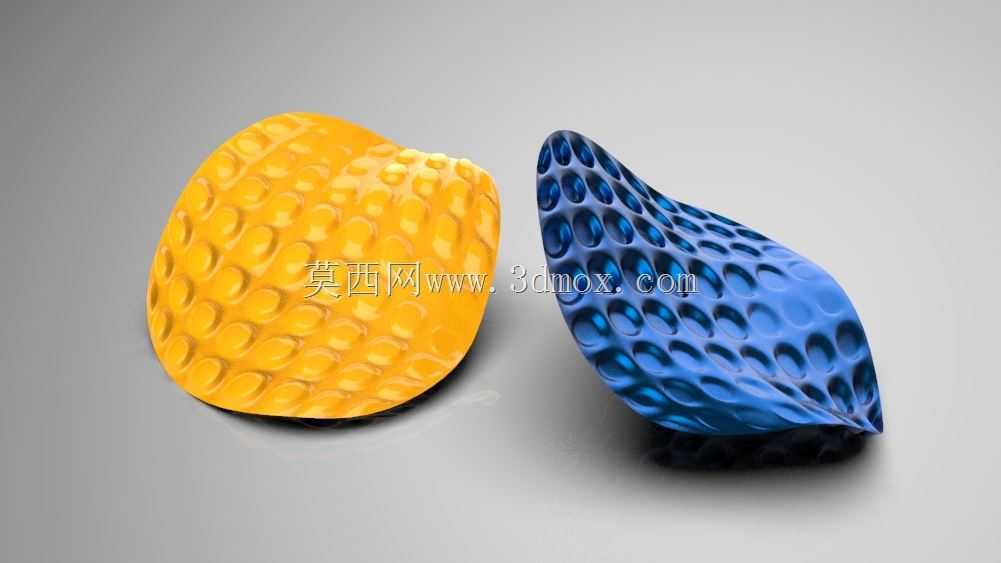

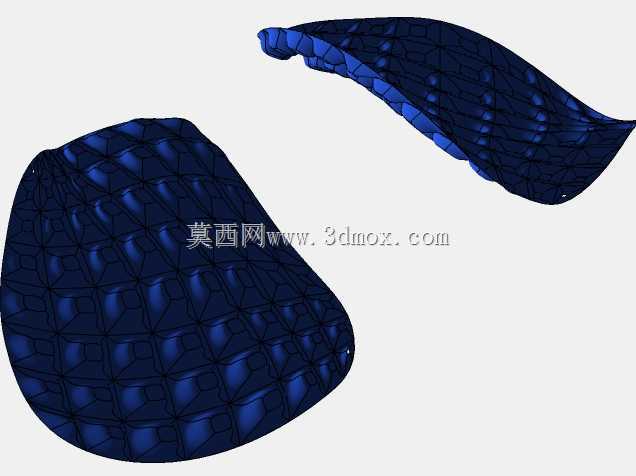

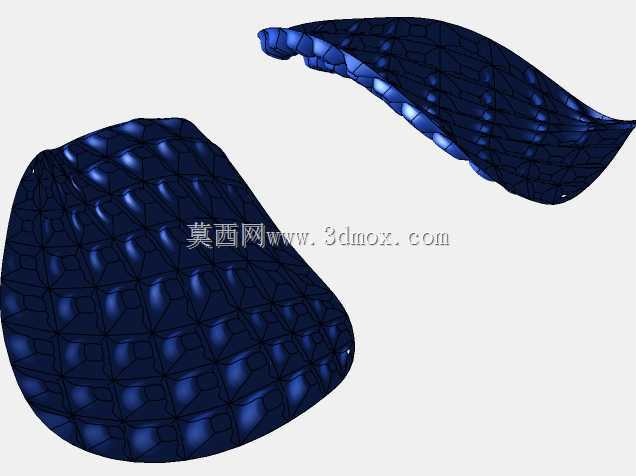

　　这类带规则凹点纹理的异形曲面结构，在工业设计领域的落地场景覆盖多个细分方向，最常见的是手持设备的防滑握持结构、工业产品的减阻外覆面、文创产品的仿生肌理外壳，部分特种工装的定位接触面也会采用类似的曲面凹点设计来增大静摩擦系数，避免作业过程中出现接触面滑移。从实际功能逻辑来看，曲面上均匀排布的内凹球面结构，首先改变了接触面的摩擦特性，当人手或者配套对接件与曲面接触时，凹点边缘会形成多道连续的咬合棱线，相比光滑曲面能提升30%以上的静摩擦力，同时凹腔内部可以留存少量空气，在接触瞬间形成微气垫效应，避免光滑曲面贴合时产生的真空吸附问题，长时间握持或者对接拆卸时不会出现粘滞感。设计这类结构的核心思路是先完成基础曲面的构建，

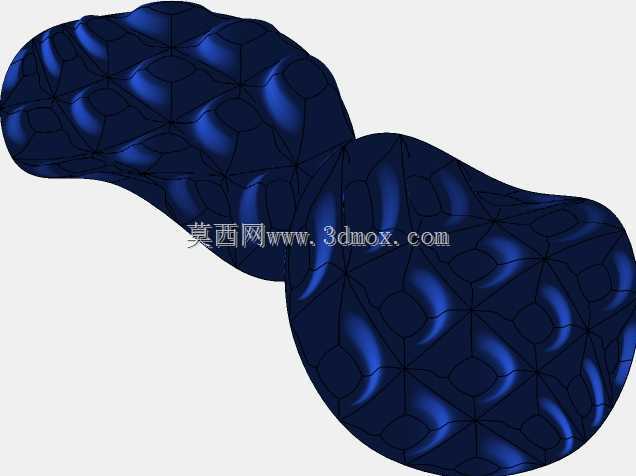

　　需要先根据安装边界确定曲面的整体曲率，基础曲面的曲率变化要平缓，避免出现局部曲率突变导致后续纹理阵列时出现特征变形，之后要先确定单个凹点的特征参数，凹点的深度一般控制在曲面局部壁厚的1/5以内，避免凹点过深导致结构壁厚不均，后续注塑或者3D打印成型时出现缩痕或者应力集中问题。凹点的排布不能采用简单的平面阵列投影，要沿着曲面的UV方向做随形阵列，保证每个凹点的法向都与所在位置的曲面法向重合，这样才能保证所有凹点的深度一致，不会出现局部凹点过浅失去纹理作用、或者过深穿透曲面的问题。从安装边界来看，这类曲面结构的边缘一般会做1.5mm宽度的平直安装边，安装边上预留0.8mm直径的安装孔位，孔位中心距离曲面边缘的距离不小于3mm，

　　避免安装时螺丝锁紧力导致曲面边缘出现开裂。曲面的整体壁厚要保持均匀，一般根据产品尺寸控制在2-3mm之间，凹点位置的剩余壁厚不能小于基础壁厚的70%，如果是用于流体接触的减阻曲面，凹点的排布密度要根据流体流速做调整，流速越高的区域凹点直径越小、排布密度越高，通过凹点内部形成的微涡流降低流体与壁面的摩擦阻力，这一设计逻辑在高速列车外覆件、无人机外壳、水下航行器外壳上都有实际应用。如果是用于手持握持的结构，凹点的边缘要做R0.2mm的圆角过渡，避免尖锐棱线长时间接触皮肤造成不适感，同时凹点的直径控制在3-4mm，间距控制在2mm左右，刚好匹配人手指腹的触感敏感度，既保证防滑效果又不会因为纹理过于突兀影响握持舒适度。在建模过程中，

　　要注意曲面的连续性，基础曲面要达到G2连续，阵列凹点特征之后要对凹点与基础曲面的交接位置做圆角过渡处理，避免出现硬棱导致后续加工时刀具路径出现突变，影响加工表面质量。如果是用于注塑生产的零件，还要考虑脱模角度，凹点的侧壁要做不小于1度的脱模斜度，避免脱模时凹点特征被拉伤。这类曲面纹理结构相比传统的表面滚花、喷砂纹理，有更好的触感一致性和外观辨识度，同时结构强度更高，不会像表面喷涂纹理那样出现长时间使用后磨损脱落的问题，在消费电子、工业设备、医疗器械的外壳设计中应用占比逐年提升。设计时还要考虑结构的受力特性，异形曲面本身相比平面结构有更好的抗形变能力，均匀排布的凹点相当于在曲面上增加了密集的加强筋结构，能在不增加整体壁厚的前提下提升曲面的结构刚性，降低受外力冲击时的形变量，这一特性让这类结构可以在满足强度要求的前提下减少材料用量，实现轻量化设计。针对不同的应用场景，凹点的截面形状也可以做调整，用于防滑的场景采用球面凹坑，用于减阻的场景采用椭球形凹坑，用于吸音的场景则可以采用底部带微孔的凹坑结构，适配不同的功能需求。在确定外形尺寸时，要先匹配安装位置的空间边界，曲面的最高点不能超出安装空间的预留间隙，一般预留不小于2mm的安全间隙，避免装配时与周边零件发生干涉，曲面与安装边的过渡位置要做R3以上的圆角，避免应力集中导致安装位置出现断裂。
