羊角锤三维结构设计与实用功能解析

　　羊角锤是手动敲击类工具里应用场景最广的品类之一，日常家装木作、工地现场模板支设、五金维修、设备拆装环节都能见到它的身影，区别于八角锤、圆头锤的单一敲击功能，羊角锤自带的起钉结构能让使用者在同一把工具上完成敲击、起拔钉子两类核心操作，不用额外更换工具，大幅提升零散作业的效率。从结构设计逻辑来看，羊角锤的核心受力部件是锤头部分，锤头采用两端功能分区的布局，一端是平整的圆形敲击面，表面做了高频淬火处理，硬度控制在HRC48-55区间，既能保证敲击钉子时不会出现工作面凹陷变形，又能避免硬度过高导致的崩边碎裂风险；另一端是分叉的羊角形起钉口，开口处做了圆弧过渡的楔形结构，起钉时可以借助杠杆原理，把锤头顶面作为支点，

　　通过手柄的摆动力矩把嵌入木材、墙体的钉子完整拔出，起钉口的内侧做了防滑齿纹，咬合钉子帽的时候不会打滑脱开。手柄部分采用双色复合结构设计，内层是高强度的玻纤增强尼龙芯材，承担敲击时的力矩传递，抗弯折强度比传统木柄高40%以上，不会出现木柄受潮变形、敲击断裂的问题；外层是双色包覆的TPR软胶，握持区域做了符合人体工学的凹凸纹理，长时间握持作业时能减少手掌的压痕，同时表面的防滑纹路在沾有少量木屑、油污的情况下也能保持足够的握持摩擦力，避免挥锤时工具脱手。尺寸设计上，常规款羊角锤的整体长度控制在320mm-340mm区间，锤头重量在0.5kg左右，这个重量区间既能保证敲击时拥有足够的冲击动能，又不会因为重量过大导致长时间作业手臂酸胀；

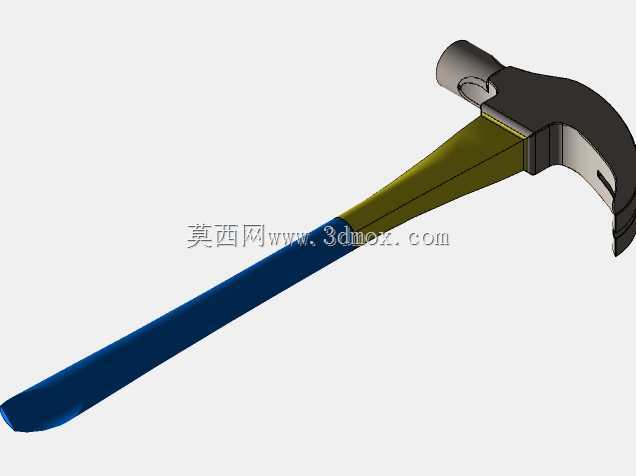

　　锤头的安装孔采用上小下大的锥形结构，手柄和锤头装配时通过楔块涨紧固定，装配完成后锤头和手柄的连接拉脱力不低于1500N，符合手动工具的安全使用要求，不会出现挥锤过程中锤头飞出的安全隐患。建模过程中需要重点关注几个结构细节的处理：首先是锤头敲击面的边缘做了2mm的圆角过渡，避免直角边缘在敲击时磕伤工件表面，同时也能减少应力集中，提升锤头的抗冲击寿命；其次是起钉羊角的根部做了加厚处理，这个位置是起钉时的应力集中点，加厚处理后能避免起钉时出现羊角掰断的问题；手柄和锤头的装配位置需要预留0.2-0.3mm的过盈配合量，保证虚拟装配时的结构合理性，和实际生产的装配公差保持一致。从实际使用的场景适配来看，

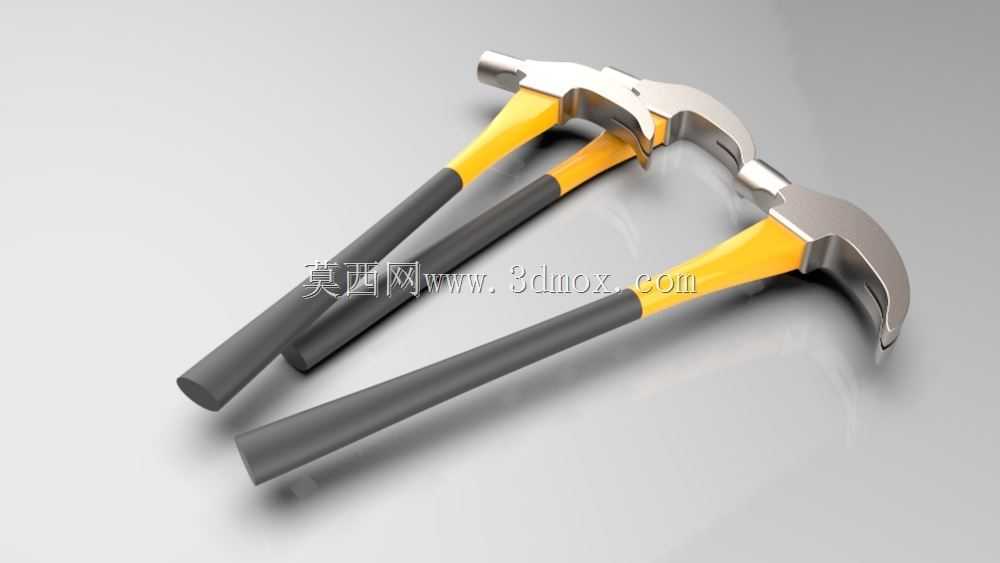

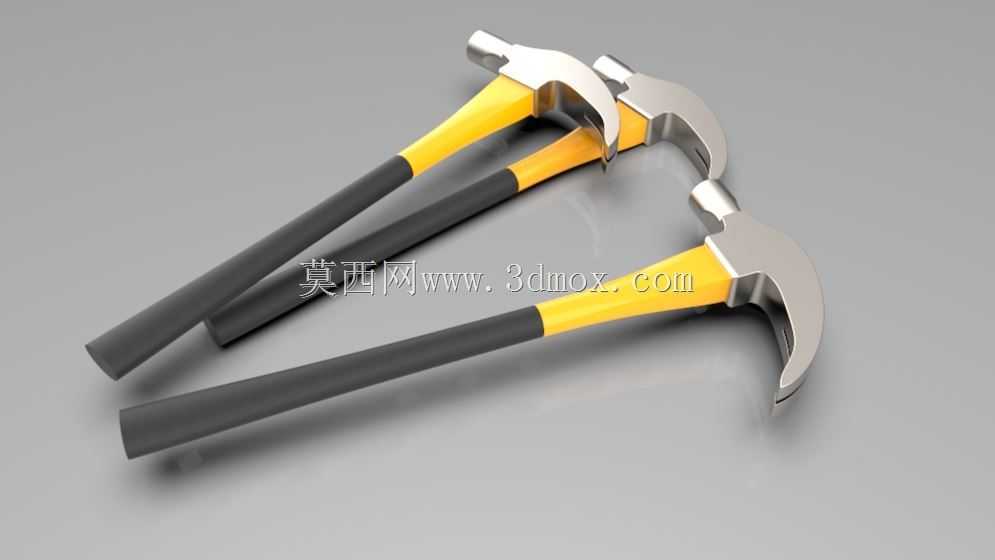

　　这款羊角锤的结构设计兼顾了专业木工和普通家庭用户的使用需求，锤头的重量配比经过优化，挥锤时的重心落在锤头前端1/3位置，敲击时的力反馈更直接，不需要使用者额外施加过多的腕部力量就能完成钉子的敲击作业；手柄的尾部做了加宽的挡边结构，挥锤时能卡住手掌根部，即使手部出汗也不会出现手柄从手中滑出的问题。在做渲染表现的时候，金属锤头部分采用了磨砂镀铬的材质表现，还原真实工具的金属质感，手柄部分的软胶和硬塑做了明确的材质区分，软胶部分做了轻微的哑光质感处理，硬塑部分保留了细微的塑料纹理，整体渲染效果贴近真实量产工具的外观状态，没有过度的夸张修饰。结构验证阶段，需要模拟敲击时的受力状态，对锤头的应力分布做校核，确保最大应力值低于材料的屈服强度，同时手柄的抗弯强度也要满足1000N径向载荷下形变量不超过2mm的要求，保证工具在重载使用场景下的结构可靠性。
