起重作业用曲柄式吊钩组件结构设计

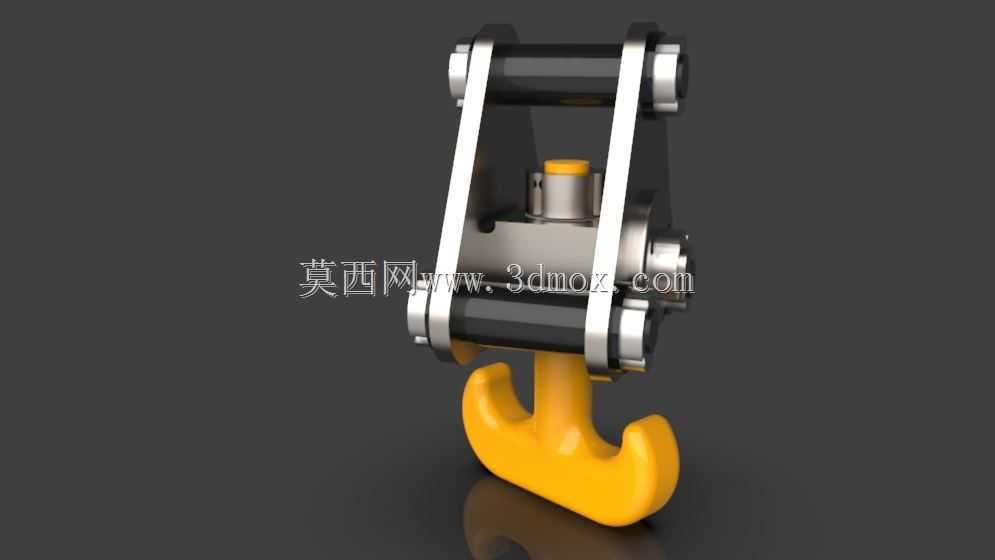

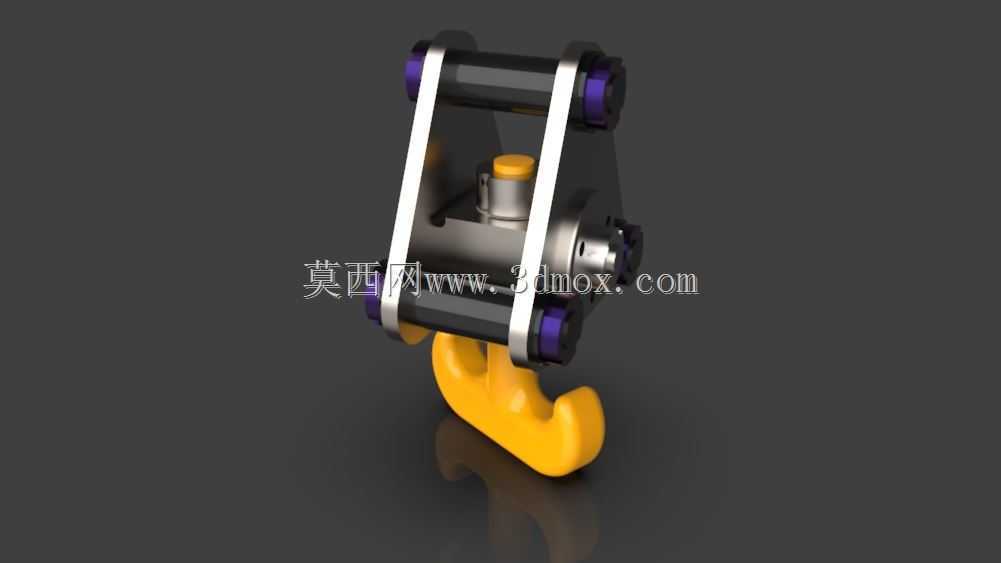

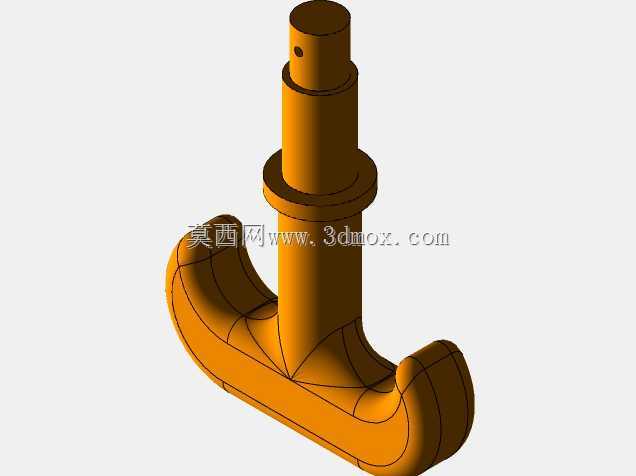

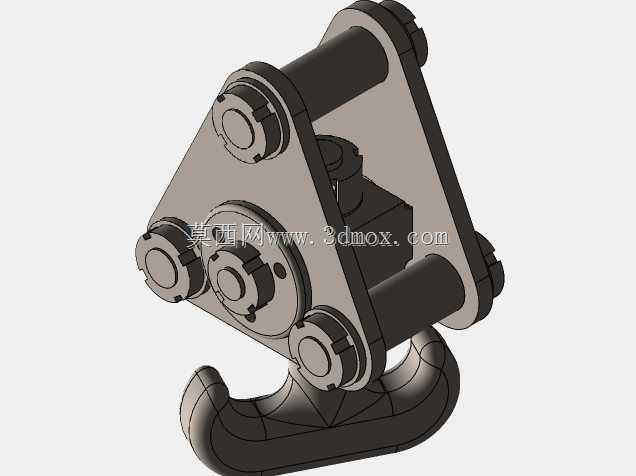

　　在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩作为起重设备直接连接被吊物的终端承载构件，其结构合理性直接决定吊装作业的安全性与作业效率。本次设计的曲柄式吊钩组件，区别于传统直柄单钩的结构形式，针对频繁变载、小范围偏载吊装的工况做了结构优化，适配中小吨位桥式起重机、汽车吊的配套吊具使用需求。从功能特性来看，该吊钩组件采用模块化装配结构，下部钩体采用锻造合金钢的经典钩形曲线，钩尖位置做了微偏移处理，当被吊物出现小幅晃动、吊点存在轻微偏斜时，钩体的受力点会沿钩身内弧面自然滑移至承载中心区域，避免吊索从钩尖滑脱的风险，同时抵消部分偏载带来的附加弯矩，减少上部滑轮组的侧向受力。上部连接架采用双侧板夹持结构，

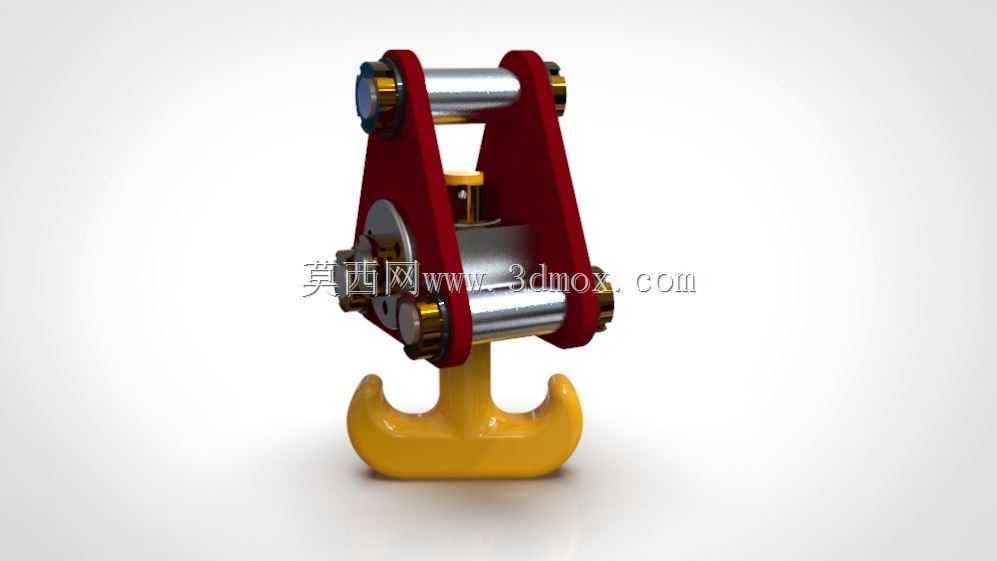

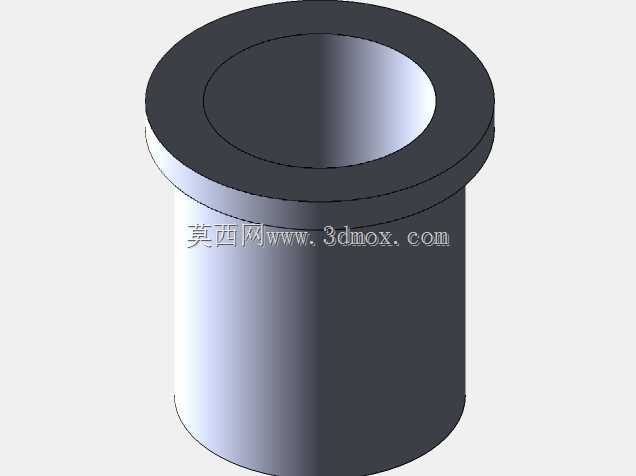

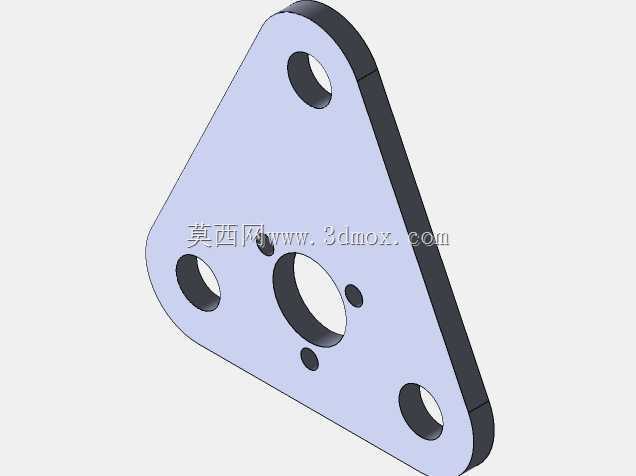

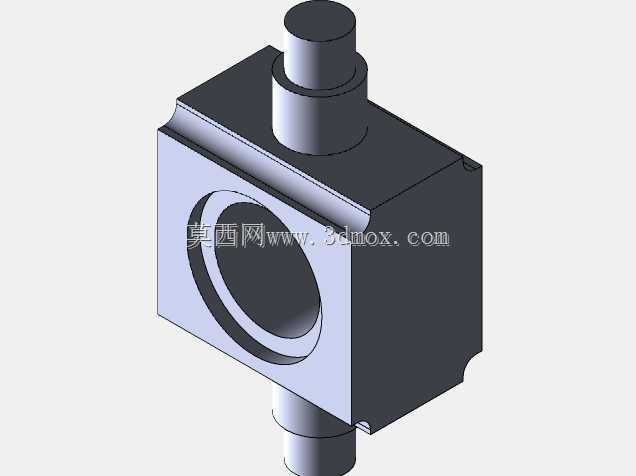

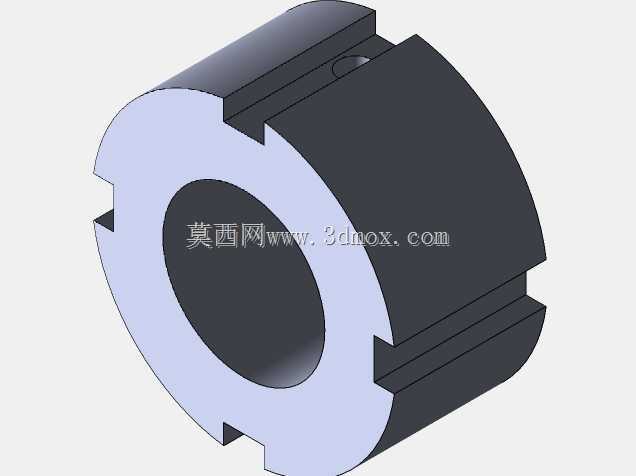

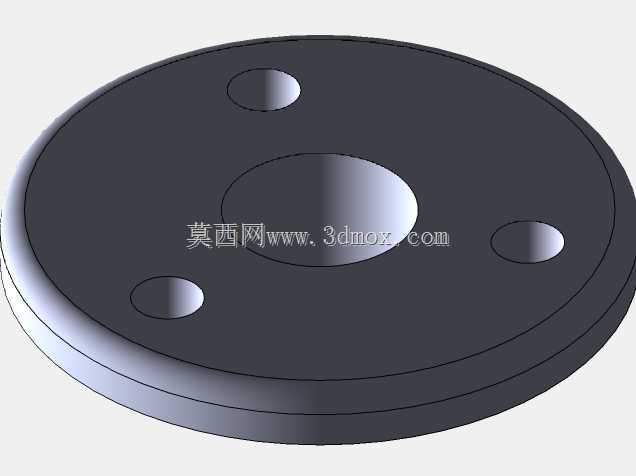

　　两块对称布置的红色承载侧板通过销轴连接上部滑轮轴与下部钩体的回转支撑，中间设置的横向销轴既承担钩体的竖向载荷，也作为钩体360度回转的支撑轴，适配吊装过程中被吊物需要转向调整的作业需求，避免吊索扭结。侧板之间设置的限位衬套，能够控制两块侧板的间距，防止销轴受侧向力出现弯曲变形，同时对上部滑轮的窜动起到限位作用，保证滑轮始终在绳槽中心位置运行，减少钢丝绳的磨损。设计过程中首先从承载边界入手，先确定额定起重量对应的钩体开口尺寸、钩身截面直径，按照材料屈服强度的3.5倍安全系数核算钩身危险截面的拉应力与弯曲应力组合值，确保在1.25倍动载试验载荷下不会出现塑性变形。上部双侧板的厚度按照等强度原则设计，在销轴连接孔位置做局部加厚处理，

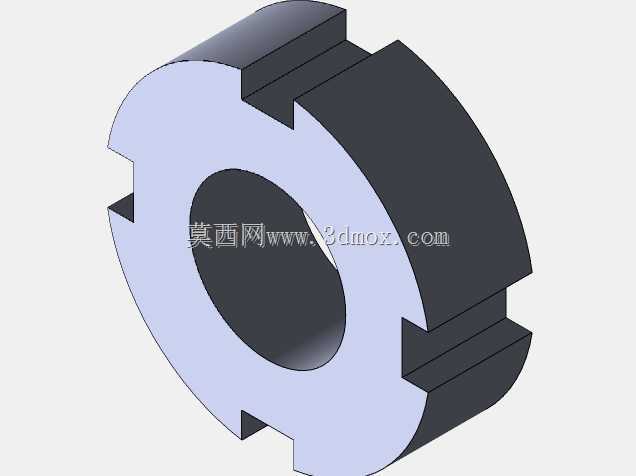

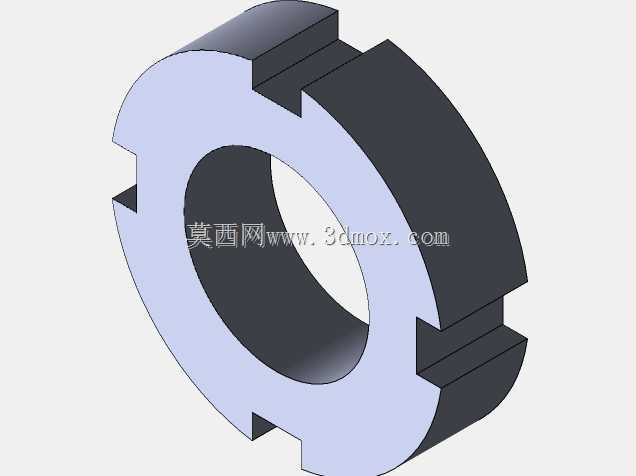

　　避免孔位应力集中导致的侧板开裂，连接销轴采用40Cr调质处理，表面做淬火处理提高耐磨性，销轴端部设置开槽螺母与开口销双重防松结构，防止作业过程中销轴转动脱出。从安装边界来看，该组件上部的滑轮轴直径、轴端固定尺寸与常规中小吨位起重机的吊钩滑轮组安装尺寸完全兼容，不需要对原有起重机的起升机构做改造即可直接替换安装，组件整体的轴向宽度控制在原有吊钩组的安装空间范围内，不会与起重机的小车架、起升导向滑轮出现运动干涉。钩体的回转间隙控制在0.2毫米以内，既保证回转灵活，也不会因为间隙过大导致吊装过程中出现钩体晃动。在实际作业场景中，这类带曲柄偏移结构的吊钩，尤其适合机加工车间吊装异形工件、钢结构安装中吊装偏心构件的工况，

　　传统直柄吊钩在吊偏心载荷时容易出现吊索滑移、钩身倾斜的问题，该结构通过钩尖的微偏移设计，让偏心载荷的重心自然与吊钩的承载中心线重合，减少吊装过程中的工件倾斜，降低作业人员调整吊点的频次。同时双侧板的连接结构相比单侧板结构，抗侧向载荷的能力提升40%以上，在户外有风的作业环境下，被吊物出现小幅摆动时，侧板能够承受侧向的冲击力，不会出现结构变形。设计时还考虑了日常维护的便利性，所有销轴都设置了注油孔，能够定期加注润滑脂，减少回转部位的磨损，钩体表面做黄色警示涂装，上部承载侧板做红色防锈涂装，在作业现场能够有较高的辨识度，提醒现场作业人员注意吊装区域。钩身的危险截面位置没有设置任何焊接结构，全部采用整体锻造后机加工的成型方式，避免焊接缺陷带来的断裂风险，所有连接紧固件都采用防松设计，能够适应长期频繁起制动的冲击载荷工况，不会因为振动出现紧固件松动的问题。
