镂空曲面彩色渲染结构造型设计

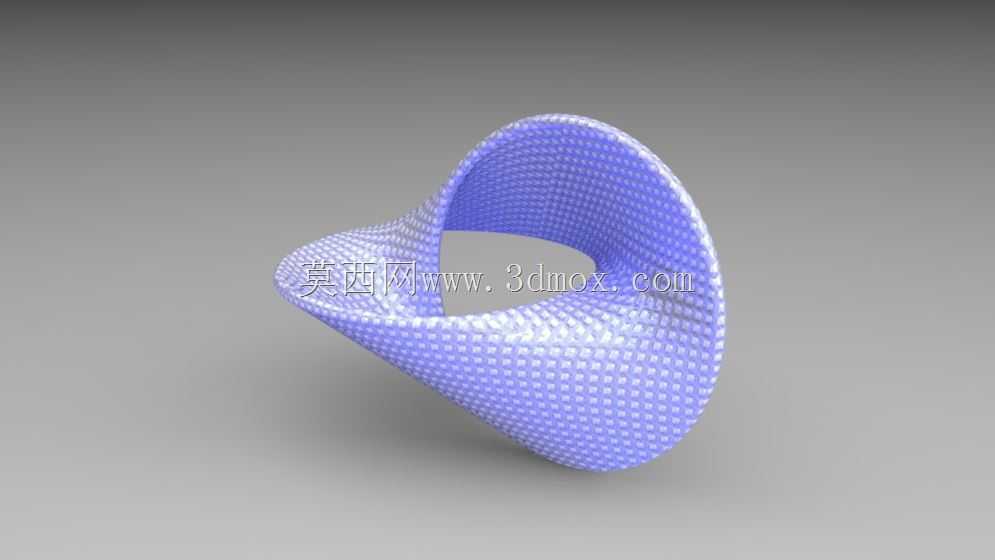

　　这类带规则六边形镂空的连续曲面构型，常应用在工业产品外观展示件、流体整流栅格、装饰性结构护罩以及轻量化支撑构件的设计验证环节，在做外观方案评审、渲染效果预演时，能直观呈现曲面通透感与光影折射效果，帮助设计团队快速敲定外观配色与结构开孔的排布逻辑。从结构设计逻辑来看，整个构型采用单连续双曲面过渡形态，没有尖锐的棱角转折，所有开孔均为等边长正六边形，沿曲面法向垂直贯穿壁厚，开孔排布完全贴合曲面曲率变化，在曲率较大的扭转区域，六边形的边会随曲面做自然的弧度适配，不会出现开孔变形拉伸过度导致的结构应力集中问题。做这类构型建模时，首先要搭建整体的曲面骨架，先确定曲面的两个边界轮廓以及中间扭转过渡的引导线，通过放样生成基础连续曲面，

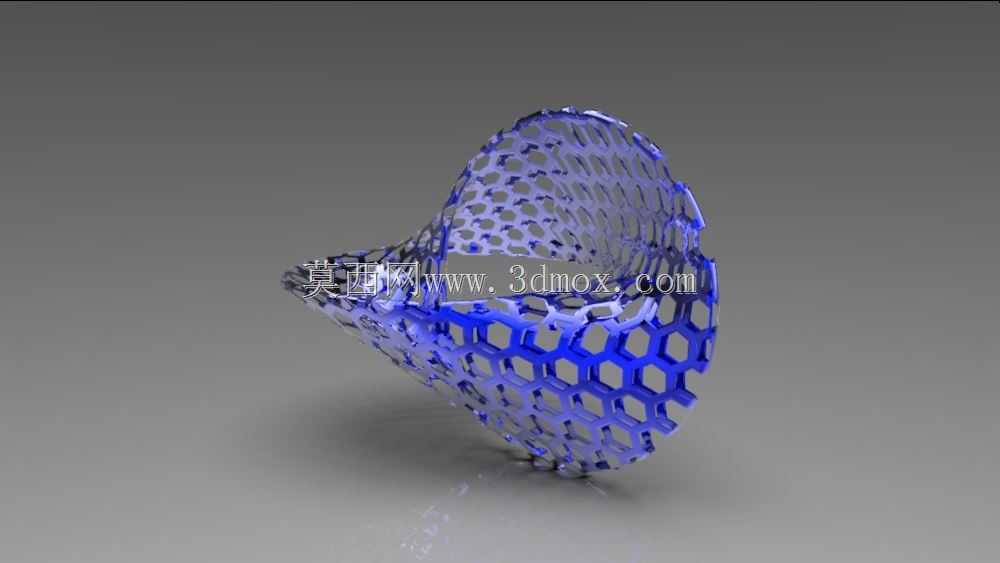

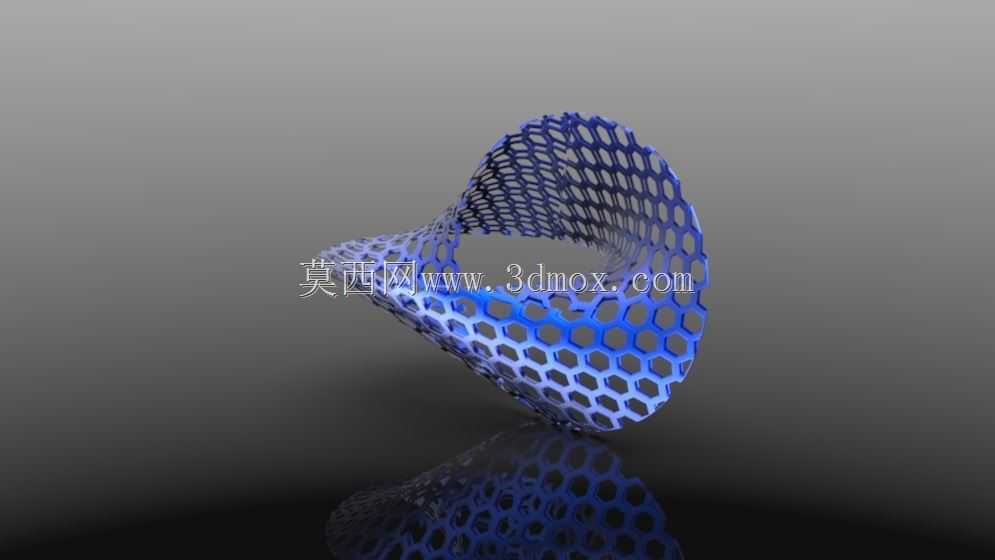

　　再根据曲面的展开面积计算六边形开孔的排布密度，确保在整个曲面上开孔的视觉均匀度，不会出现局部过密或过疏的情况。壁厚设置需要兼顾结构刚性与通透效果，常规展示用途下壁厚取开孔边长的1/4到1/3即可，若作为实际承载的护罩构件，壁厚需要根据实际受力工况调整，同时在开孔边缘做微小的圆角过渡，避免切削加工或3D打印时出现边缘毛刺、应力开裂的问题。安装边界方面，这类曲面构件通常会在曲面的两个端边设置外翻的安装法兰边，法兰边上预留均匀分布的安装孔位，安装孔的中心距需要匹配对应安装基座的孔位公差，法兰边与主曲面的过渡位置做圆角处理，减少安装紧固时的应力集中。在实际渲染验证环节，这类多孔曲面的材质设置需要兼顾金属质感与通透光影效果，

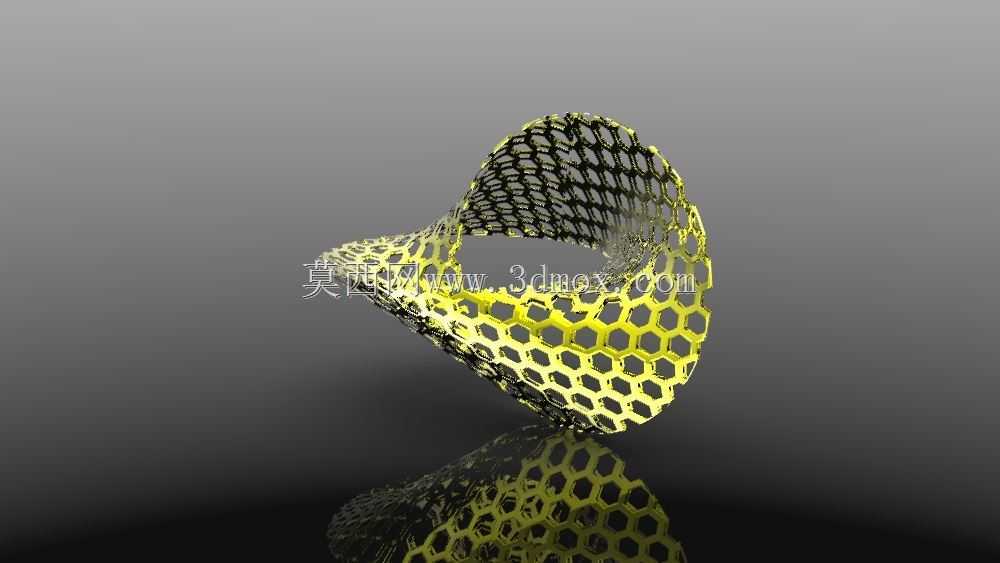

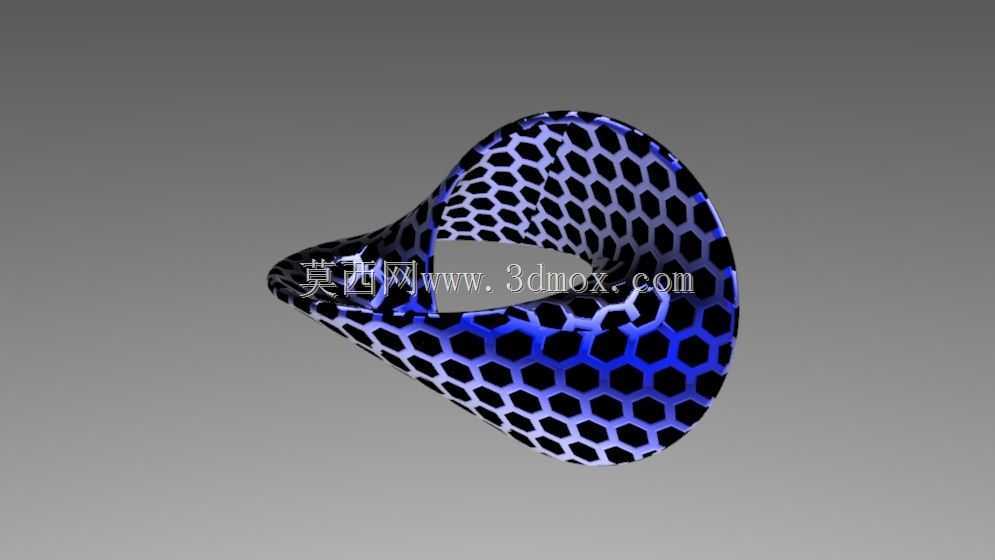

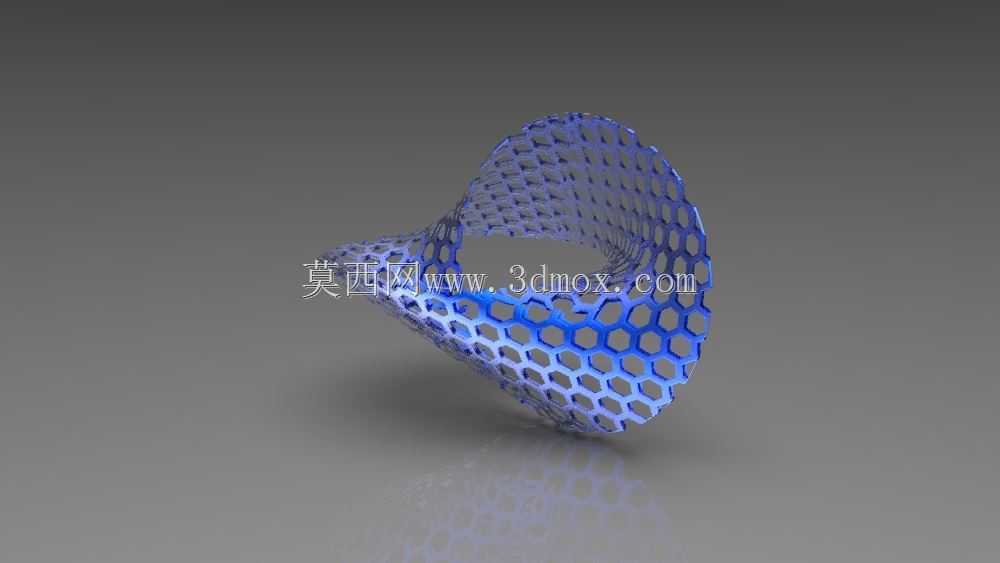

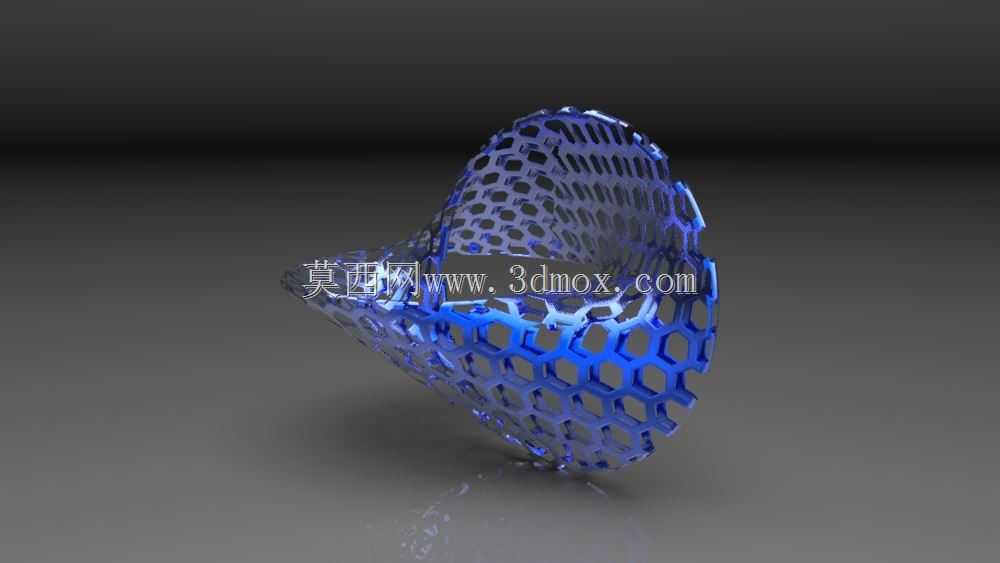

　　半透明带轻微折射的材质能更好地展现曲面的扭转层次，不同配色的分层设置可以直观区分结构的不同区域，方便评审时判断色彩搭配的合理性。作为流体整流栅格使用时，这类连续扭转的曲面构型能引导流体沿曲面走向平滑过渡，六边形开孔的扰流效果比圆形开孔更均匀，能有效降低流体通过时的风阻与噪音，此时开孔的排布方向需要与流体流向做适配，调整六边形的角度让流体通过时的压降控制在合理区间。做结构强度校核时，需要重点关注曲面扭转曲率最大的区域，这个位置的开孔之间的连接筋宽度最小，是整个构件的受力薄弱点，若承受外部载荷需要适当加厚该区域的壁厚，或者局部调整开孔大小，提升连接筋的承载能力。在做3D打印样件验证时，这类悬空曲面需要考虑支撑的添加位置，

　　尽量将支撑设置在构件的内侧安装面，避免支撑破坏外表面的镂空外观效果，打印层厚设置需要匹配曲面的曲率，避免出现层纹影响曲面的顺滑度。对于装饰性用途的构件，表面处理可以采用阳极氧化或者喷塑工艺，不同区域的配色可以通过遮蔽工艺实现，确保色彩分界清晰，不会出现溢色影响外观效果。这类构型的设计核心是平衡视觉效果与结构实用性，不能单纯追求外观的曲面流畅度而忽略实际加工、安装的可行性，每一处开孔的排布、每一段曲面的曲率变化，都需要结合后续的加工工艺、使用场景做反复调整，确保最终的构件既能达到预期的视觉展示效果，也能满足实际使用的结构强度、安装适配要求。
