精密环形机械构件三维结构设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:456368
  • 精密环形机械构件三维结构设计
  • 精密环形机械构件三维结构设计
  • 精密环形机械构件三维结构设计
  • 精密环形机械构件三维结构设计
  • 精密环形机械构件三维结构设计

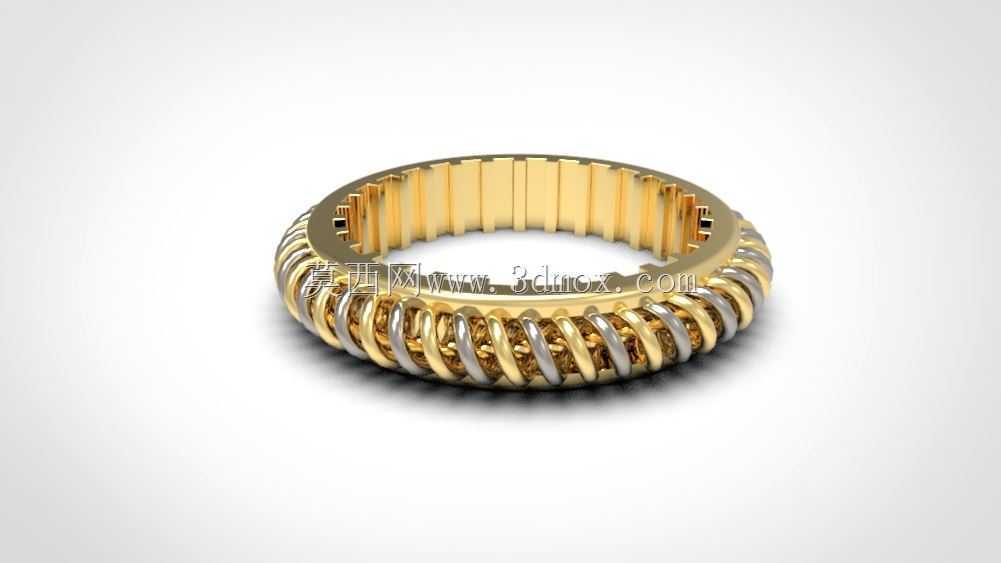

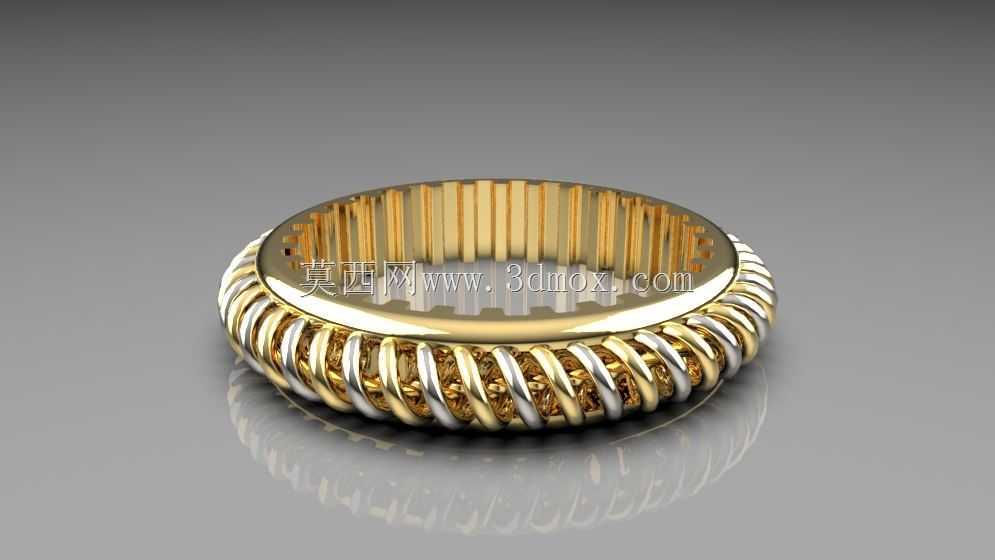

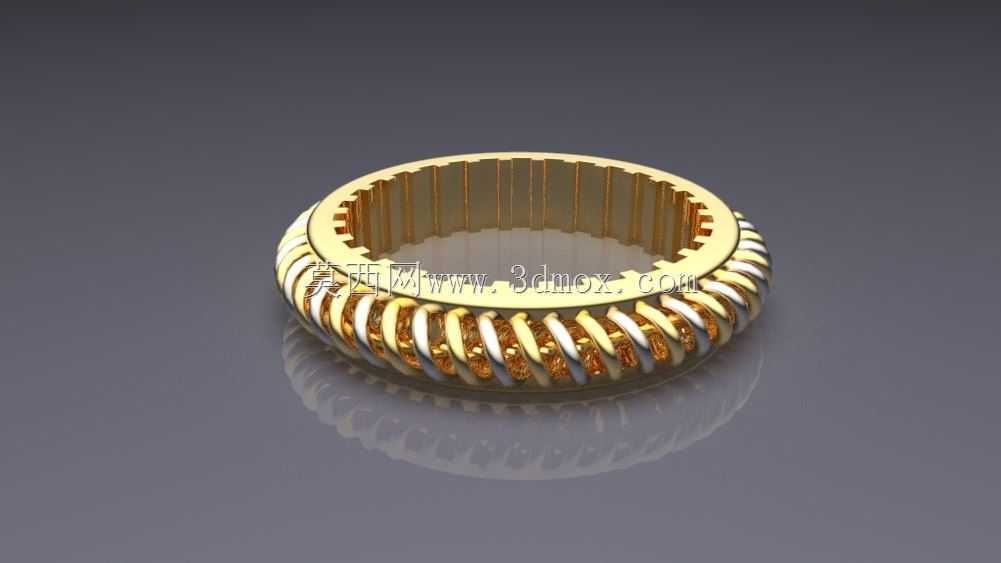

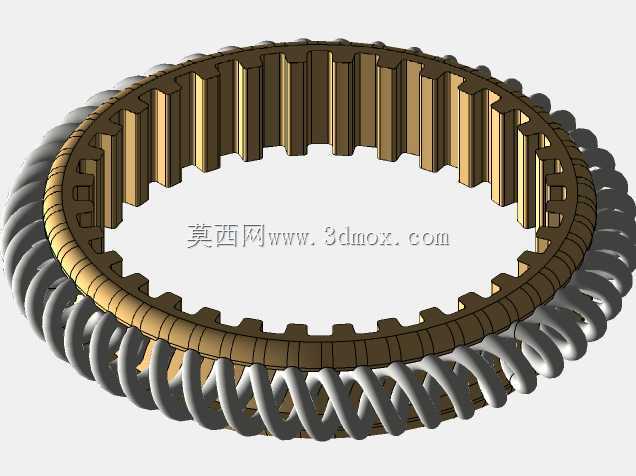

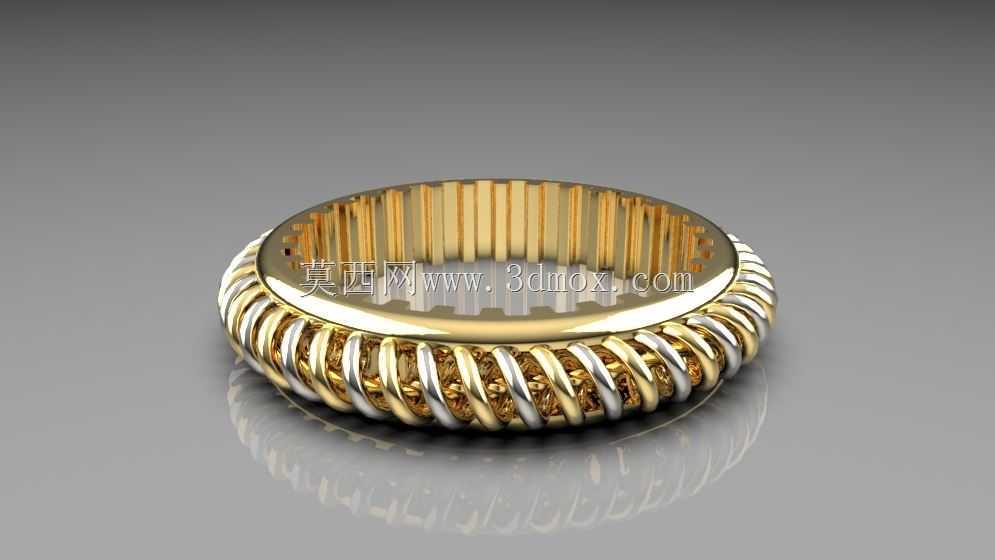

  这类环形机械构件常应用在精密传动、小型机械连接、装饰性机械结构等场景中,比如小型精密仪器的转动衔接部位、高端机械腕表的内部传动环、定制化机械饰品的功能结构部分,既承担一定的机械配合作用,也可兼顾外观装饰属性。从实际功能来看,该构件采用内外双层嵌套的螺旋肋条结构,内层为连续的直齿状凸起,可与配套的轴类零件形成周向定位配合,传递小扭矩的旋转动力,外层的交错螺旋肋条一方面可以提升构件的握持摩擦力,方便手动调整装配位置,另一方面在转动过程中可形成均匀的散热间隙,避免长时间相对转动产生的热量堆积导致配合间隙变化。设计过程中首先要确定环形构件的基准内径,这个尺寸需要严格匹配配套轴件的外径公差,采用基孔制配合时,内径公差带选H7等级,

  保证装配后既不会出现旷量晃动,也不会因为过盈量过大导致装配困难。构件的整体壁厚需要根据承受的扭矩载荷计算,内层直齿的齿高、齿厚参数要结合接触应力校核,避免传动过程中出现齿面压溃或者断齿问题,外层螺旋肋条的螺旋角设置为45度,这个角度既可以保证肋条的结构强度,也能在转动时形成均匀的气流通道,带走配合面产生的微小磨屑。外形尺寸方面,构件的轴向宽度要控制在配套安装槽的宽度范围内,两端面需要做0.2毫米的倒角处理,避免装配时刮伤安装座的配合面,外层的最大外径要预留至少0.5毫米的安装间隙,防止和周边的壳体零件发生运动干涉。建模时先绘制环形基体的草图,通过旋转凸台生成基础实体,之后在内环面通过线性阵列生成直齿结构,每个直齿的齿根处做R0.

  1的圆角过渡,降低应力集中系数,外环面的螺旋肋条采用螺旋线扫描的方式生成,扫描轮廓为半圆形,肋条之间的间距保持均匀,扫描路径的螺旋线要和环形基体保持同轴度,避免生成的肋条出现厚薄不均的问题。完成基础特征后,需要对所有的锐边做倒钝处理,尤其是内外环的配合面边缘,倒钝后的边缘不会在装配时划伤操作人员,也能减少配合面的应力集中。该构件的安装边界需要注意,装配时要采用压装或者热装的方式,热装时的加热温度不能超过材料的回火温度,避免构件出现硬度下降的问题,安装后要保证构件的端面跳动量控制在0.02毫米以内,径向跳动量不超过0.015毫米,确保转动时的平稳性。在实际使用场景中,这类构件如果应用在精密仪器中,表面需要做抛光处理,降低表面粗糙度,

  减少转动时的摩擦阻力,如果应用在装饰性机械结构中,可根据需求做镀金、镀铬等表面处理,提升外观质感的同时增强防锈能力。设计时还要考虑构件的动平衡性能,因为属于环形转动零件,质量分布要保持周向均匀,建模完成后需要做质量属性分析,确保质心和回转中心的偏移量不超过0.01毫米,避免高速转动时产生振动噪音。另外,构件的材料选择上,如果用于传动场景,优先选用轴承钢或者不锈钢,保证足够的强度和耐磨性,如果用于装饰场景,可选用铜合金或者钛合金,兼顾加工性能和外观效果。
