链传动链轮链条组合机构三维结构设计

项目分类:通用机械零部件 发布时间:2021-12-19 ID:456393
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计
  • 链传动链轮链条组合机构三维结构设计

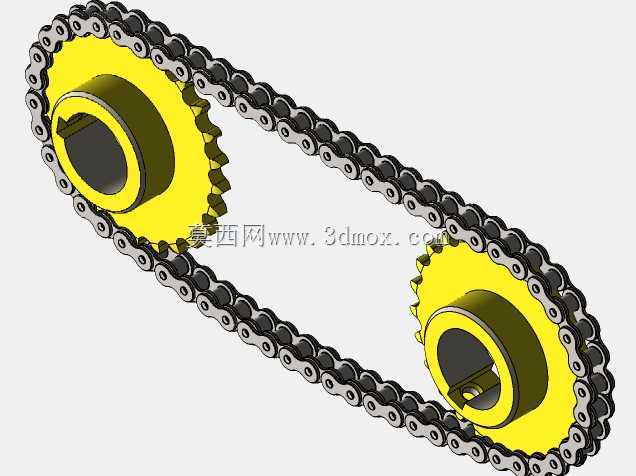

  链传动作为啮合式传动的典型结构,在工业场景中覆盖极广,从轻工业的包装输送线、食品加工设备的动力传递,到重工业的矿山输送设备、农机行走机构、摩托车发动机正时系统,都能见到这类双链轮配闭合链条的结构身影。不同于带传动存在打滑丢转的问题,也不同于齿轮传动对中心距的严格限制,这套链传动组合能在两轴中心距较大的工况下保持精准的平均传动比,适配多粉尘、高湿度、温度波动大的恶劣作业环境,日常运维仅需定期检查张紧度与润滑状态即可,传动效率能稳定维持在较高水平。

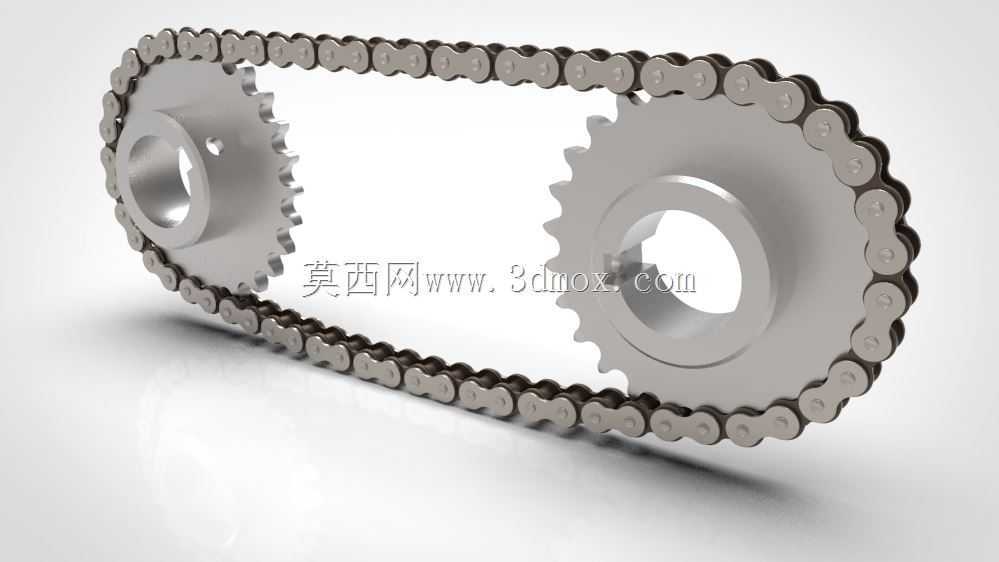

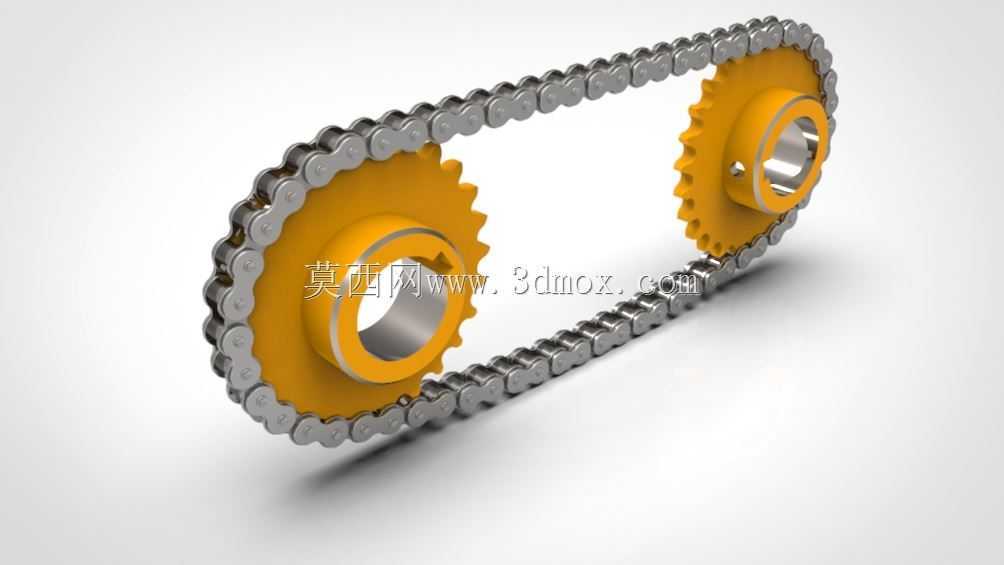

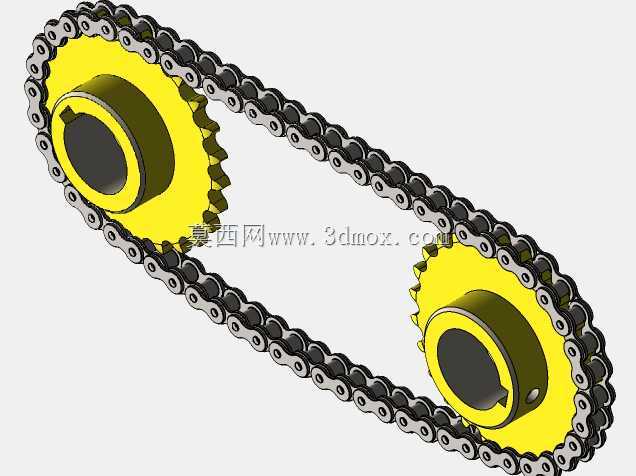

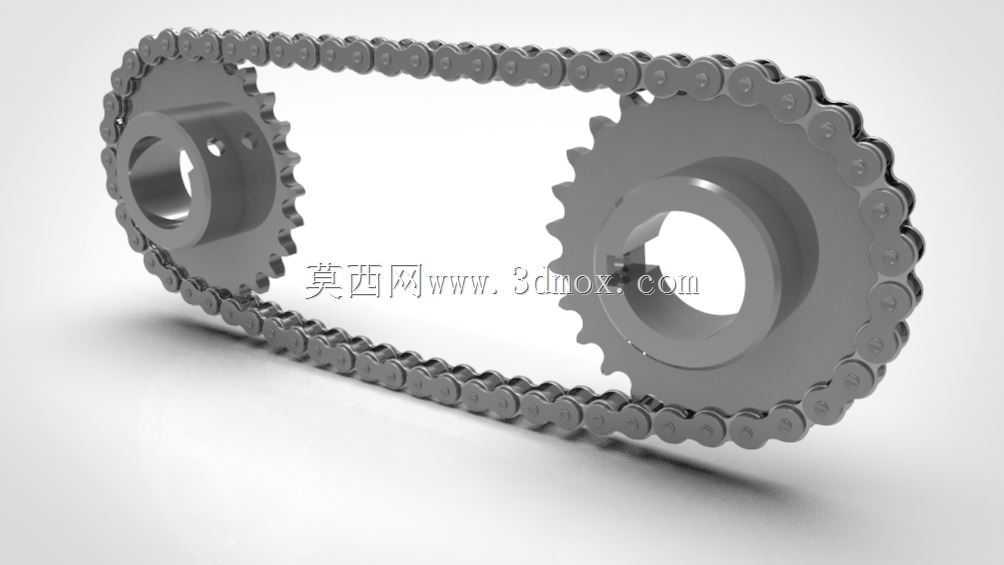

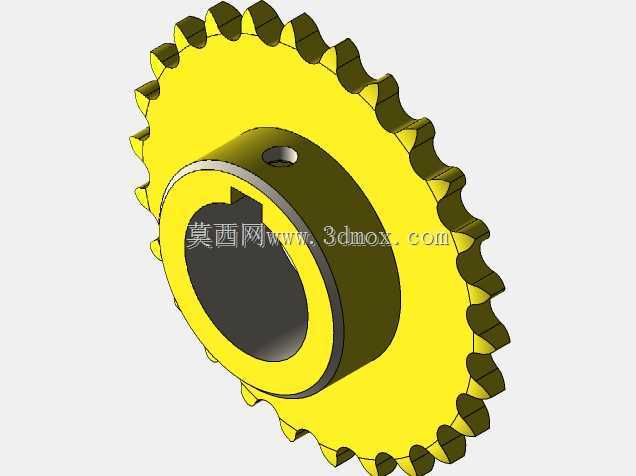

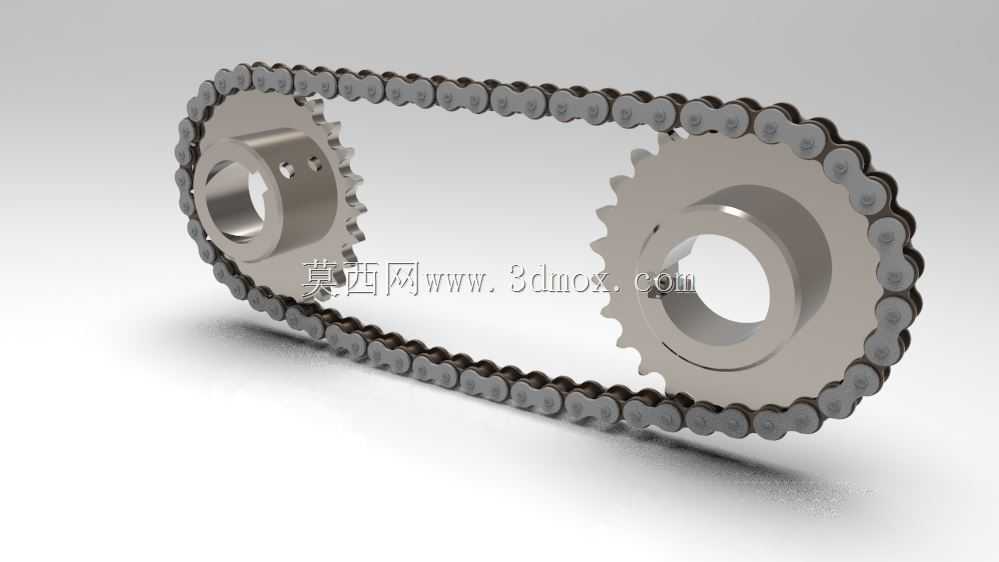

  从结构设计逻辑来看,这套机构的两个链轮采用差异化齿数配置,可根据实际传动比需求调整齿数比,实现输入端到输出端的转速与扭矩匹配。链轮的齿形采用三圆弧一直线的标准齿廓设计,啮合过程中链节能顺畅啮入啮出,不会出现卡滞、跳齿的问题,齿面的受力分布均匀,能有效降低啮合冲击带来的磨损。链轮中心的轴孔设计预留了键槽安装位,可通过平键实现与传动轴的周向固定,部分工况下还可根据需求加装紧定螺钉实现轴向定位,适配不同直径的传动轴安装需求。

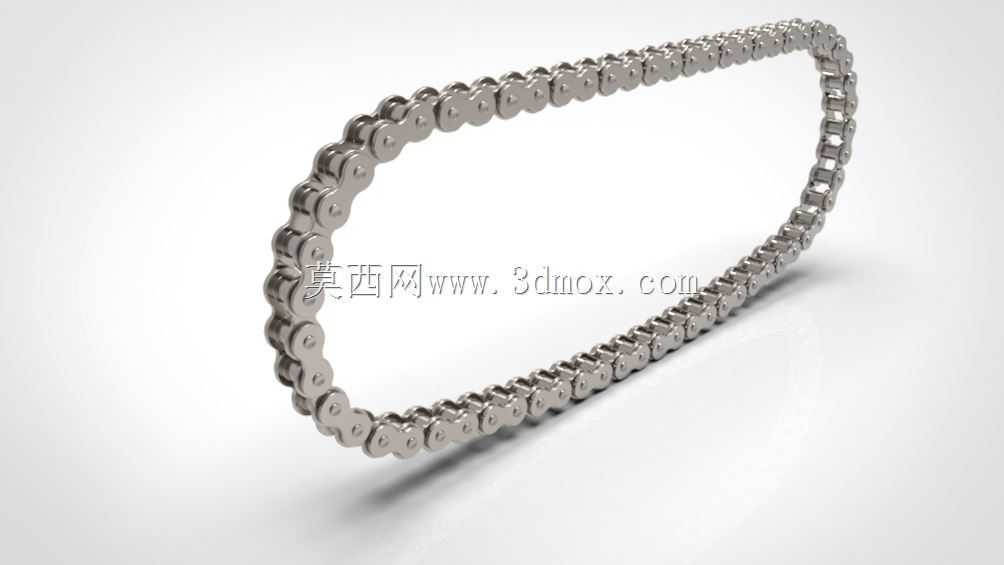

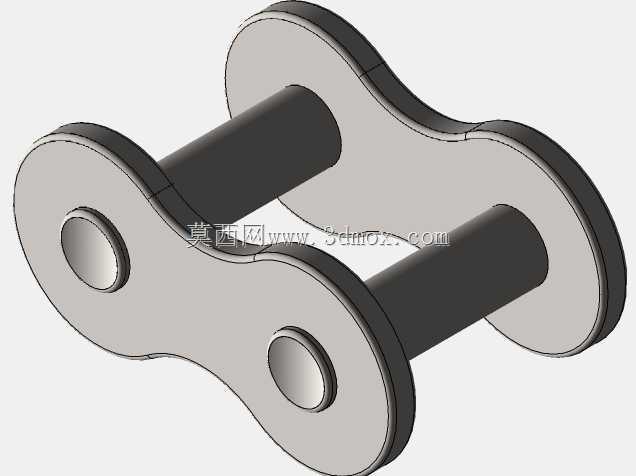

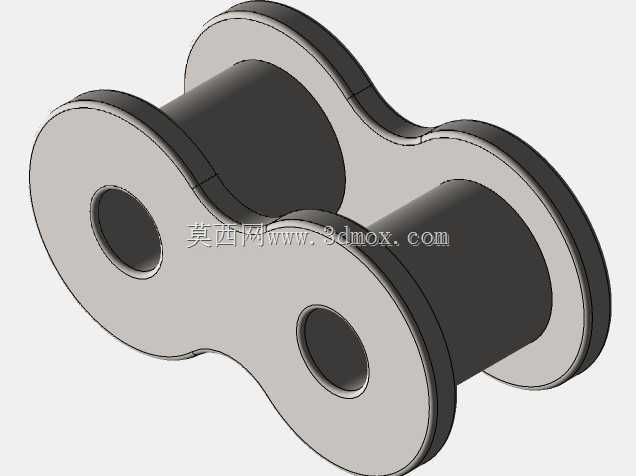

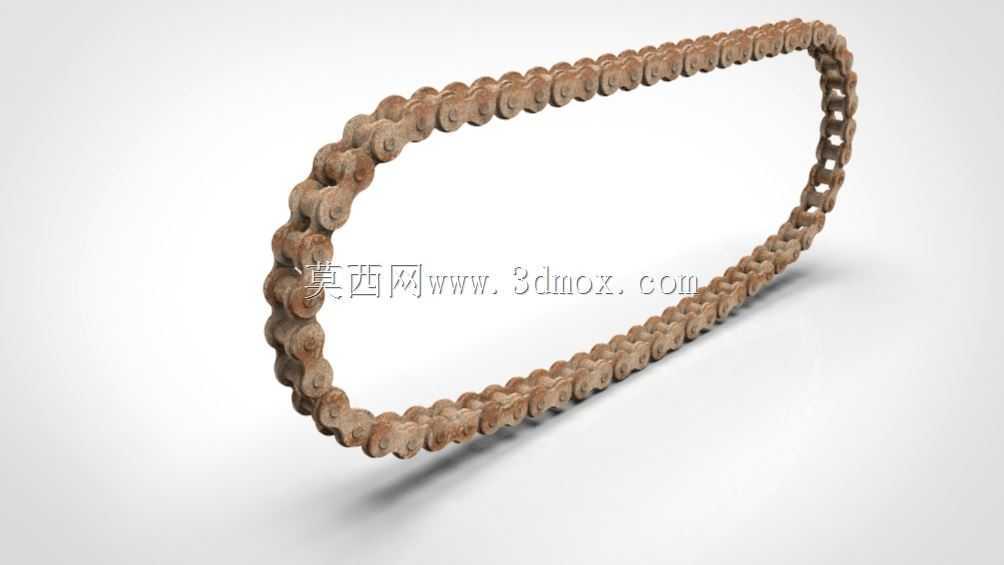

  配套的滚子链由内链板、外链板、销轴、套筒、滚子五个核心零件组装而成,相邻链节可灵活转动,闭合环绕在两个链轮外侧,工作时滚子与链轮齿槽直接接触,将滑动摩擦转化为滚动摩擦,大幅降低啮合过程中的摩擦损耗。链板采用8字形的等强度截面设计,在保证链节抗拉强度的前提下尽可能降低自身重量,减少传动过程中的惯性冲击。设计时需要严格控制两链轮的共面度,若两轴平行度偏差过大,会导致链条偏磨、侧边受力异常,大幅缩短链条使用寿命;同时要预留合理的中心距调整空间,方便安装时调整链条张紧度,长期运行出现链条磨损伸长后,也可通过调整中心距补偿伸长量,避免链条松脱跳齿。

  从安装边界来看,这套链传动机构的整体占用空间由两链轮中心距、链轮外径共同决定,设计选型时需要在链轮外围预留至少1.5倍链条节距的安全间隙,避免运行过程中链条剐蹭周边设备护罩或结构件。垂直布置的链传动需要在松边加装张紧轮,防止链条下垂量过大引发啮合不良;水平布置时要保证松边位于下方,避免松边链条下垂后与紧边发生干涉。链轮的轴向定位需要可靠,避免运行过程中链轮轴向窜动导致链条脱啮,轴端可加装轴端挡圈实现轴向限位。

  在实际建模过程中,需要先根据传递功率、输入转速、工况系数计算所需链条的节距与排数,再根据传动比确定两个链轮的齿数,校验链轮的齿根圆、齿顶圆尺寸,确保链节啮合时的齿侧间隙合理。链条的装配需要模拟实际的闭合环绕路径,保证每个链节与链轮齿槽的啮合位置准确,运动仿真时要添加链节间的转动副、链轮与机架的转动副,验证传动过程中是否存在干涉、卡滞问题,同时核算链条的紧边拉力与松边垂度,确保设计参数满足实际工况的载荷需求。这类链传动结构对安装精度的要求适中,承载能力范围宽,在远距离动力传递场景中具备极高的应用性价比,是机械传动系统中应用极为广泛的基础传动结构。
