三维建模设计立式3D连接操控鼠标结构

　　这款立式3D连接操控鼠标的结构设计，核心瞄准三维设计场景下的空间操控需求，区别于常规平面鼠标仅能实现XY轴位移输入的局限，这类设备在工业三维建模、虚拟装配调试、三维场景漫游、数控加工轨迹预演等场景中，能大幅降低多视角切换时的操作冗余。常规平面鼠标完成三维空间视角调整，需要配合键盘快捷键反复拖拽、缩放、旋转，单次视角切换平均需要2-3次按键加鼠标拖拽的组合操作，长时间作业下手腕反复扭转极易产生劳损，而这类立式摇杆结构的3D连接鼠标，可通过单手握持的施力方向直接映射三维空间的六自由度操作，拇指、食指可自然搭放在侧部功能按键区域，手腕保持自然直立的放松姿态，从人机工程层面减少腕部尺偏的持续受力状态。

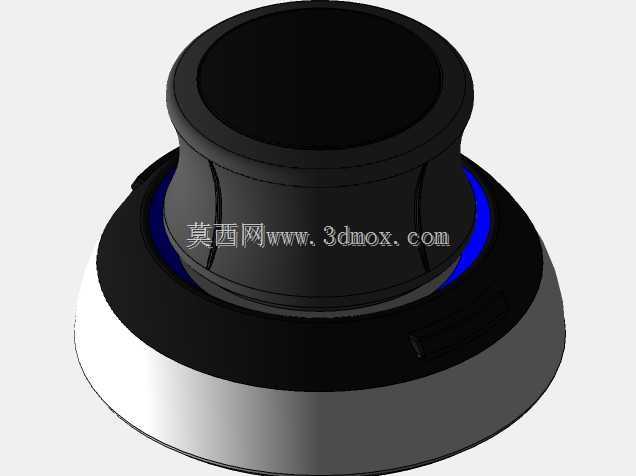

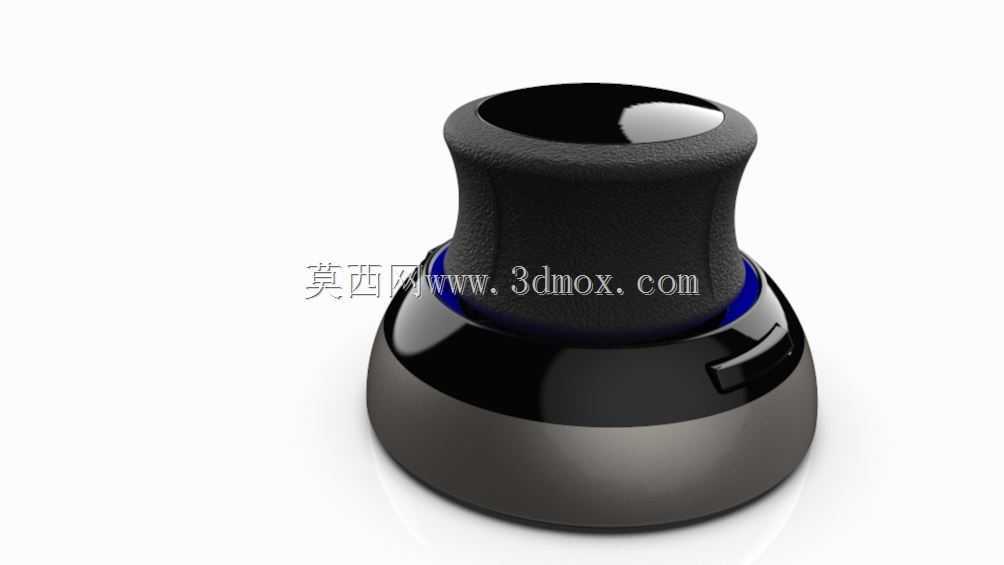

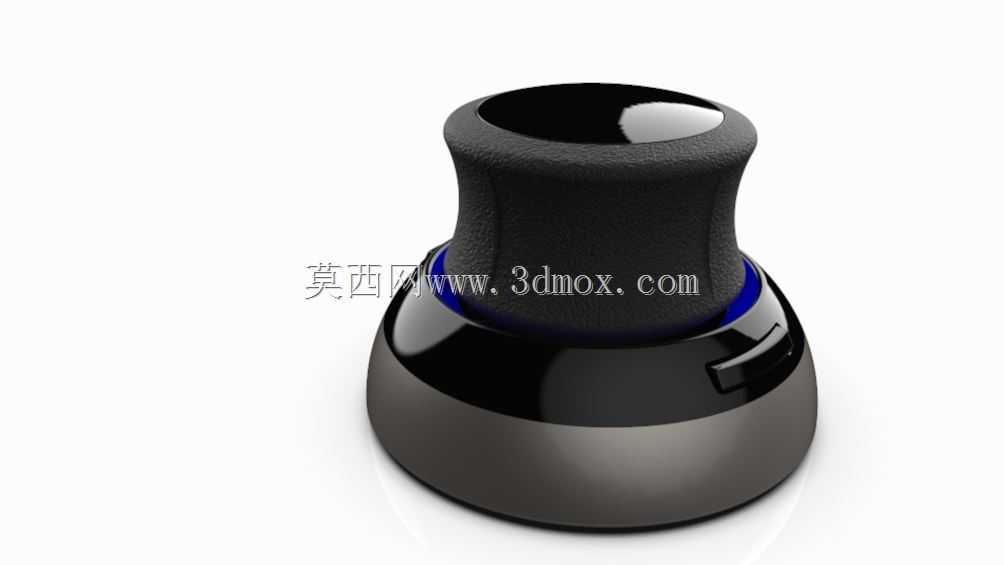

　　从结构设计思路来看，整体采用三段式分层布局，底部为配重基座，内置信号处理电路板与连接接口模块，基座底部直径控制在65mm左右，放置在桌面时的接触摩擦面采用环形防滑橡胶圈布局，避免操控施力时设备整体滑移，基座与上部握持段之间设置环形状态指示灯带，可通过不同颜色反馈当前操控模式、连接状态与灵敏度档位。中部握持段采用收腰曲面设计，曲面弧度贴合成年人手掌自然握持时的指腹与掌根贴合曲线，握持段外覆软质防滑橡胶层，橡胶层表面做细微磨砂纹理处理，避免长时间握持出汗导致的打滑问题，握持段的径向最大直径为38mm，收腰位置最小直径为32mm，适配绝大多数成年用户的手掌抓握尺寸，不需要刻意调整手型即可自然包覆操控。顶部为操控帽结构，采用内凹弧面设计，刚好贴合掌心位置，操控帽与中部握持段之间设置多轴位移传感组件，可识别前后、左右、垂直方向的位移量以及绕三个轴的旋转量，实现六自由度的操控信号输入，操控帽顶部做高光耐磨处理，避免长期掌心摩擦导致的表面磨损起毛。

　　侧部功能按键设置在基座上部的侧前方位置，按键凸起高度为2mm，按压力度控制在1.2N左右，键程为1.5mm，手指自然搭放时不会误触，施力按压时反馈清晰，可自定义映射常用的确认、取消、视角重置等功能，减少手部在键盘与鼠标之间来回移动的频次。设备的整体高度控制在72mm，放置在常规750mm高度的办公桌面上时，用户上臂自然下垂、前臂平放桌面的姿态下，手腕无需弯曲即可自然搭放在设备上，符合桌面外设的安装使用边界要求，不会占用过多桌面操作空间，设备与常规键盘并排摆放时，横向间距预留50mm即可满足操作时的手部活动范围，不会与键盘按键区域产生干涉。

　　在实际应用场景中，这类3D连接鼠标可搭配常规平面鼠标组成双输入设备组合，一只手负责六自由度视角调整与空间位移操控，另一只手负责常规的点选、参数输入、草图绘制操作，相比单鼠标加快捷键的操作模式，三维建模时的视角调整效率可提升40%以上，尤其在复杂装配体的干涉检查、大型场景的漫游浏览、逆向建模的点云对齐等操作中，可实现视角的连续平滑调整，不会出现常规鼠标拖拽时的视角跳变、操作卡顿问题。结构设计过程中，需要重点考虑内部传感组件的安装定位精度，基座与握持段之间的连接结构采用过盈配合加卡扣固定的方式，避免长期使用后出现连接松动导致的操控漂移问题，内部走线沿基座内壁的走线槽布置，避免活动部件长期摩擦导致的线材破损，所有外露的拼接缝隙控制在0.1mm以内，既保证外观的整体性，也避免灰尘、汗液从缝隙进入设备内部影响电路稳定性。设备底部的配重块重量设置为80g，整体设备总重量控制在180g左右，既保证放置时的稳定性，也不会因为重量过大导致挪动不便，底部防滑橡胶圈的厚度为2mm，可抵消桌面不平整带来的放置晃动问题，保证操控时的力反馈一致性。
