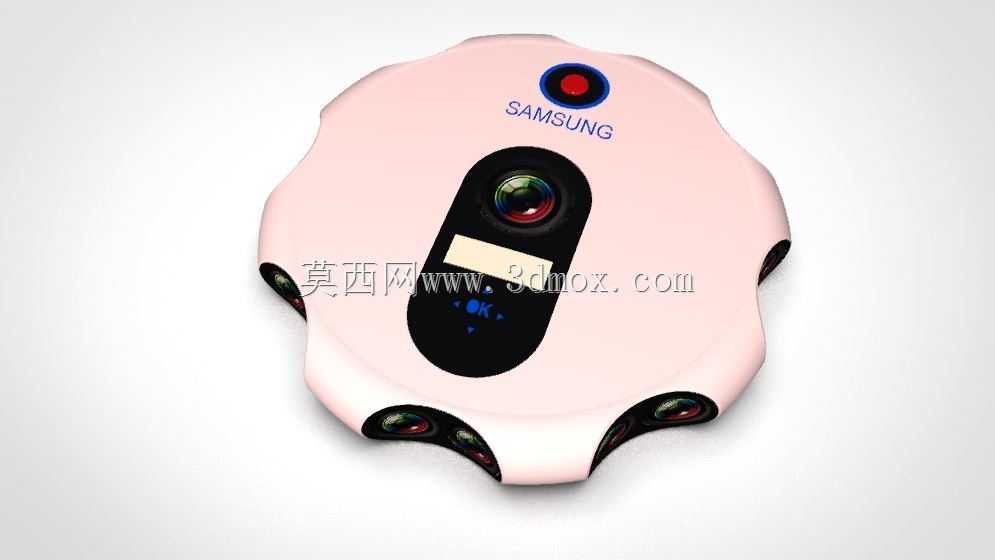

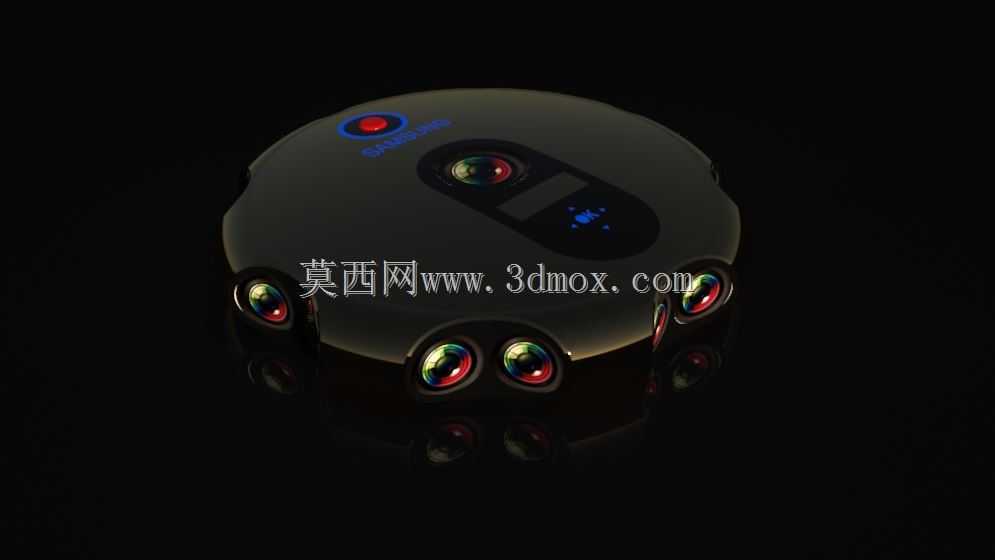

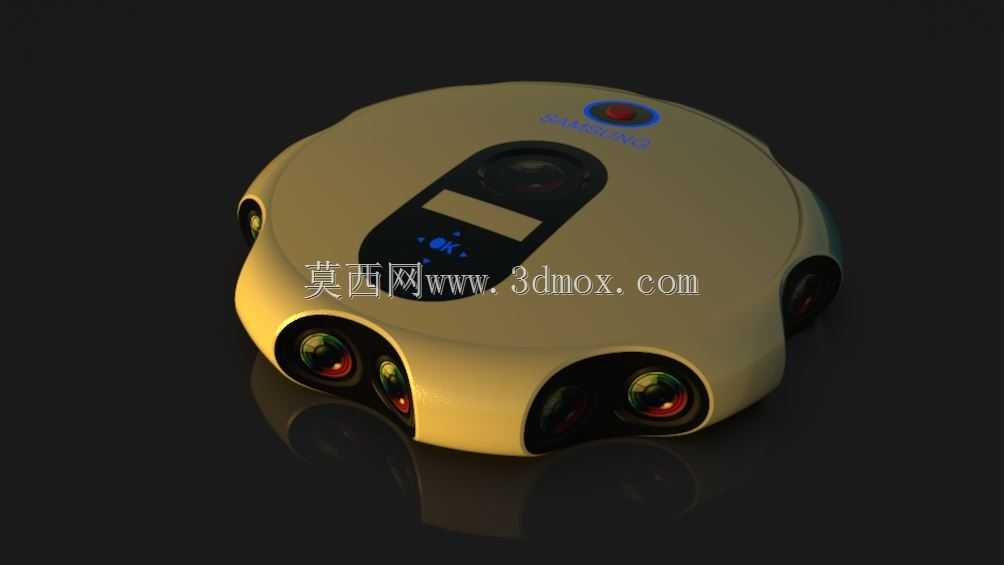

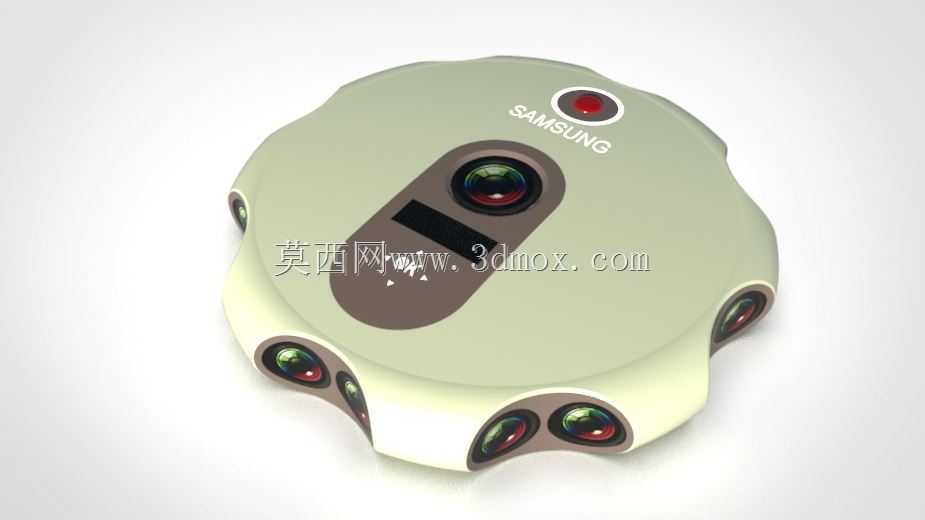

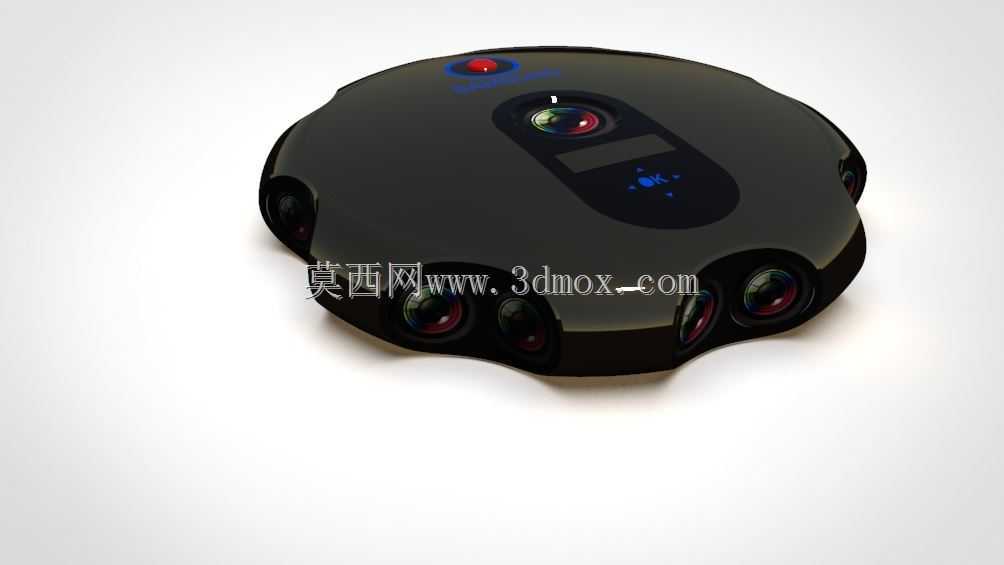

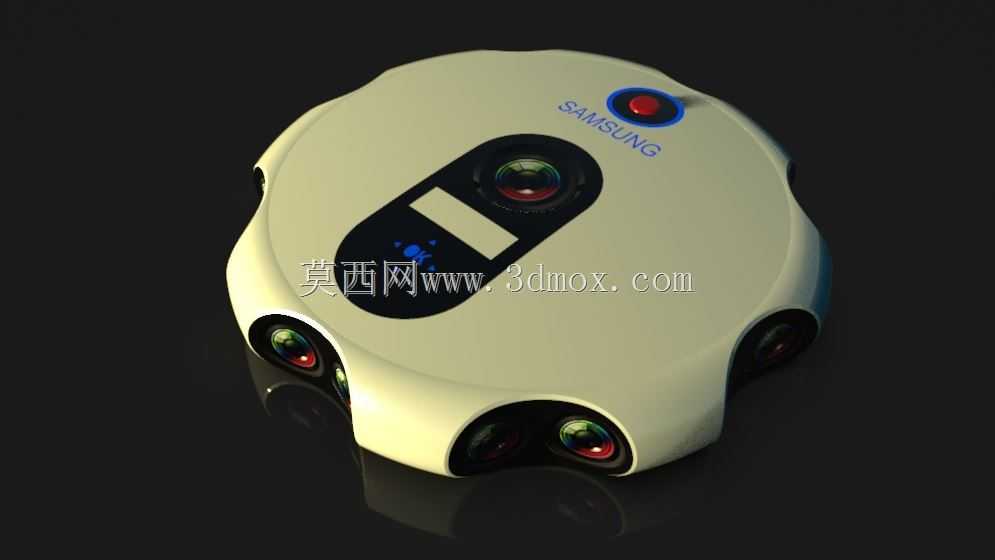

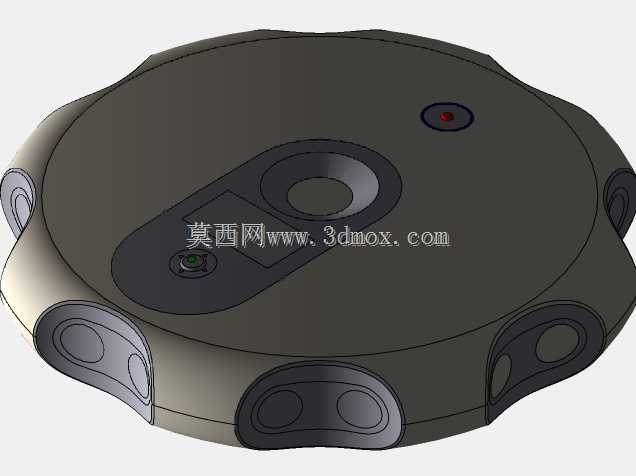

圆形全景多镜头智能摄像装置结构设计

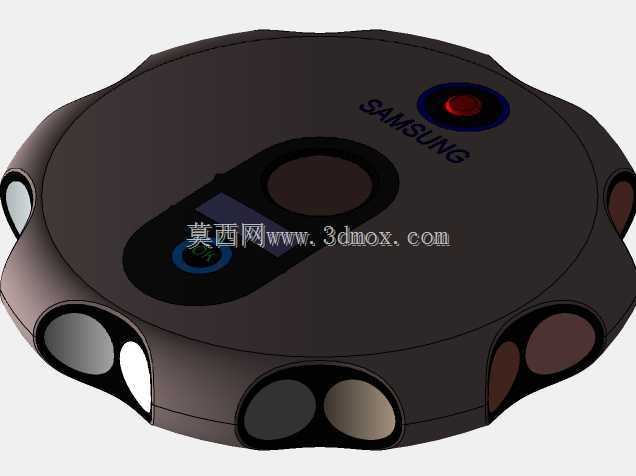

　　这款圆形多镜头摄像装置的结构设计，核心围绕360度无死角全景影像采集需求展开，最初的设计切入点来自消费级全景拍摄场景的实际痛点——传统单镜头或双镜头拼接设备存在视场角盲区、拼接边缘畸变明显、手持拍摄时易出现握持遮挡等问题，因此在方案初期就确定了圆周均布多镜头的整体布局逻辑。从安装边界来看，整机采用正圆形扁平壳体设计，直径控制在120mm以内，整体厚度不超过25mm，这个尺寸边界是经过多轮场景验证确定的：既可以平稳放置在桌面作为固定全景监控点位，也能通过底部通用1/4英寸螺孔适配三脚架、自拍杆等外接配件，满足户外移动全景拍摄的安装需求，同时壳体边缘做了R3mm的圆弧过渡，避免直角结构在携带过程中剐蹭背包或其他随身物品。镜头布局上，

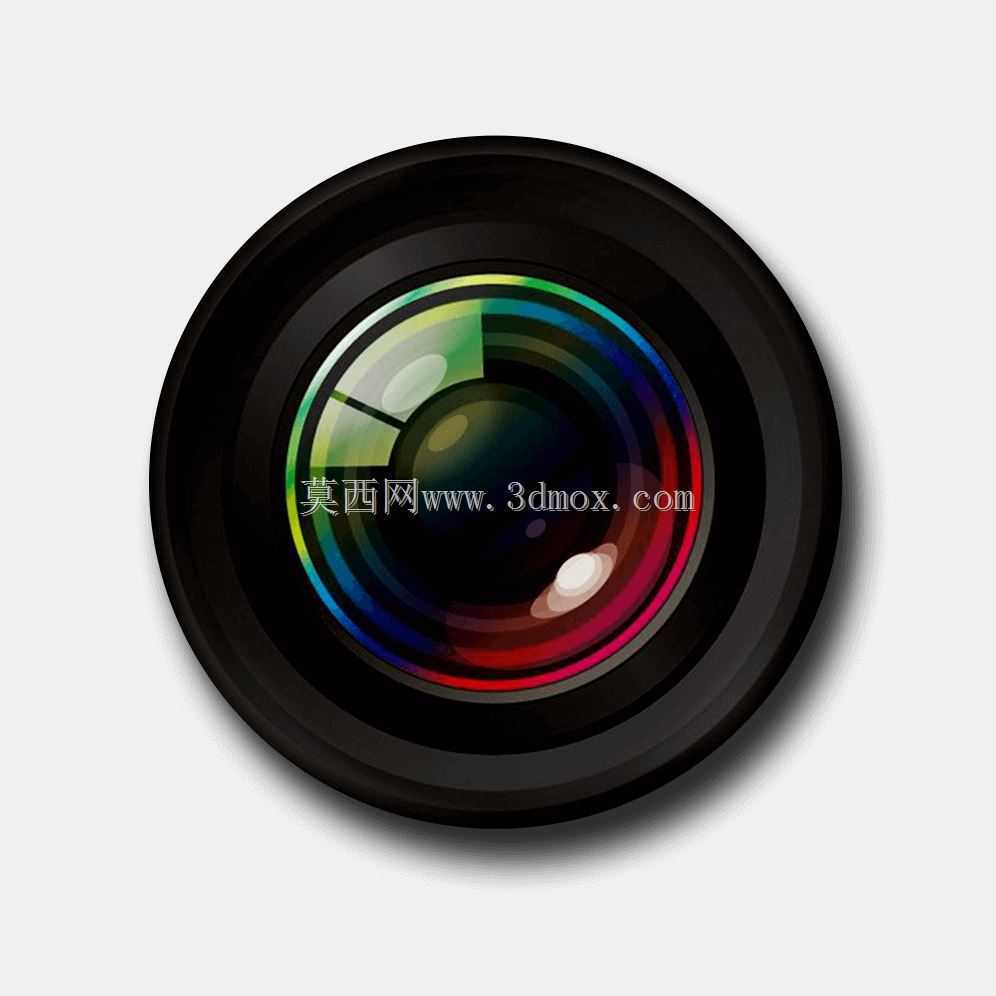

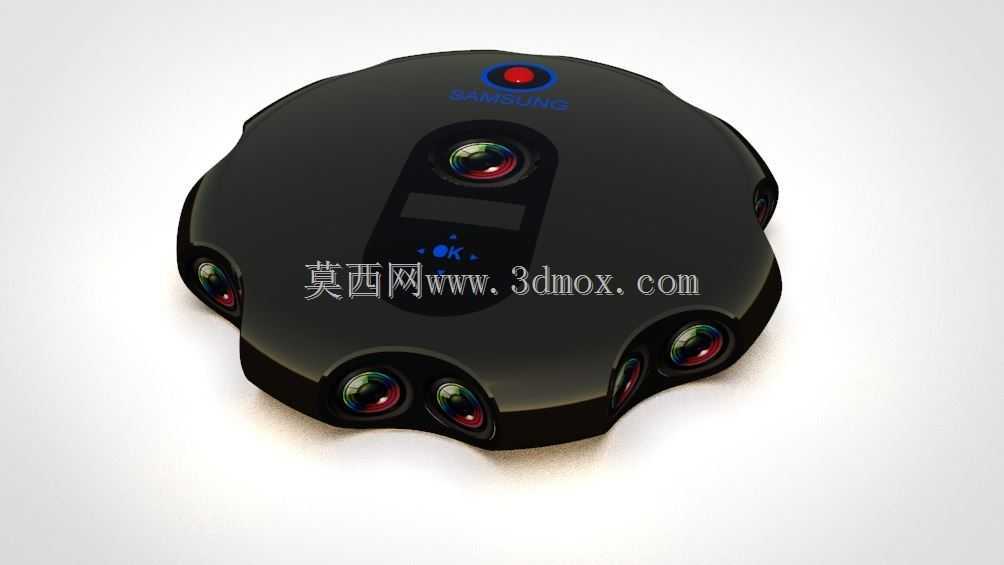

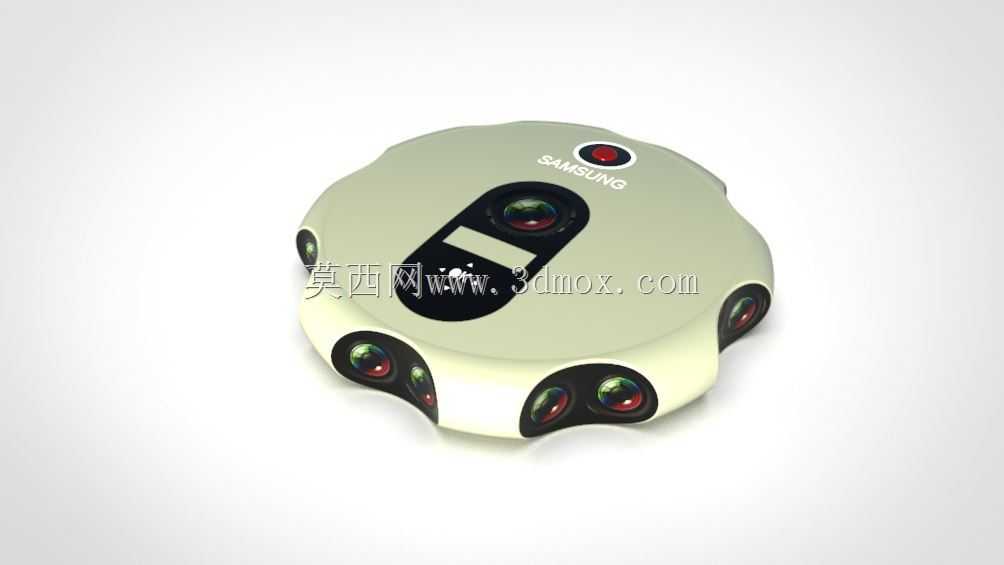

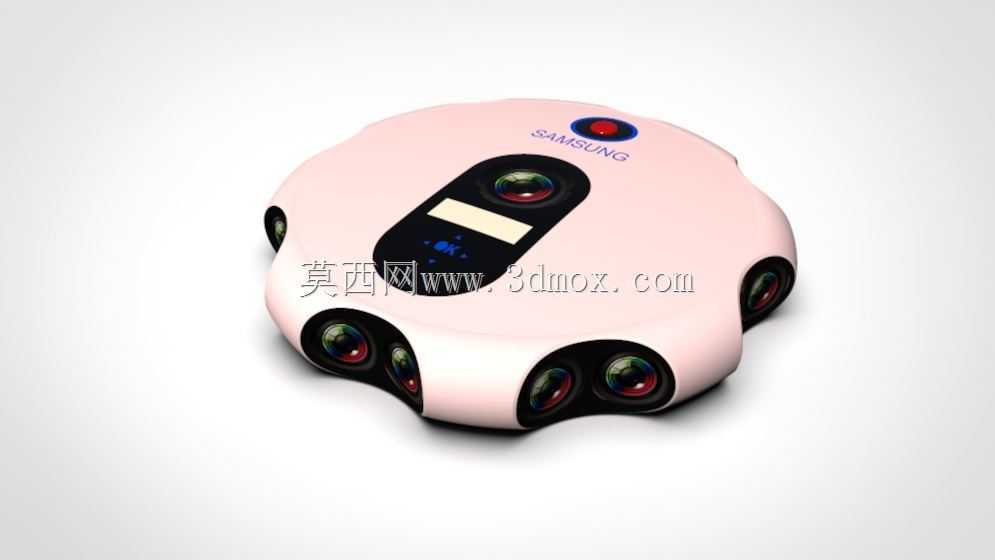

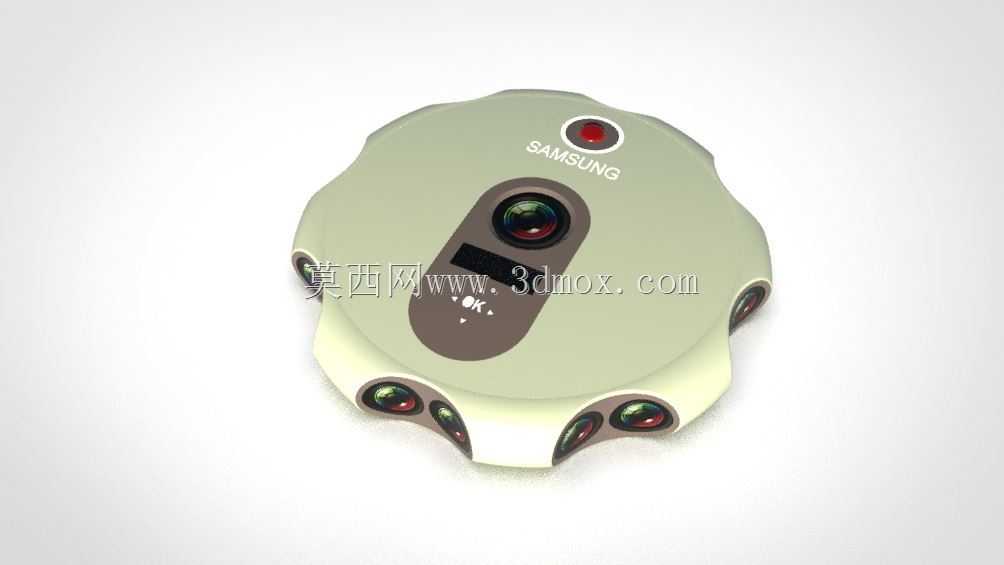

　　六个成像镜头沿壳体圆周呈60度等角分布，每个镜头的视场角设计为72度，相邻镜头的成像区域预留2度的重叠拼接余量，从结构上保证后期影像拼接时不会出现漏缝，同时顶部单独设置一个辅助定焦镜头，用于正上方视角的画面补全，彻底消除传统全景设备顶部存在的拍摄盲区。镜头周边的环形指示灯结构并非装饰件，每个指示灯对应一个镜头的工作状态，当对应镜头处于对焦、录制状态时，指示灯会以低亮度常亮提示，避免用户在拍摄时误遮挡镜头通光路径。壳体表面的功能按键做了内凹式设计，按键顶面比壳体表面低0.8mm，放置在平面时不会因为挤压出现误触发，按键的触发行程设计为1.2mm，触发力度控制在1.5N，兼顾按压反馈的清晰度和长期使用的结构可靠性。内部结构排布上，

　　核心处理电路板采用圆形PCB设计，与壳体外形同轴布置，六个镜头模组通过板对板连接器直接焊接在主PCB上，省去了柔性排线连接的冗余结构，既减小了整体装配厚度，也避免了排线松动导致的镜头信号传输故障。电池仓设置在壳体中心位置，采用圆形聚合物锂电池，重心与整机几何中心重合，手持拍摄时不会出现一端偏重的问题，长时间握持的稳定性更好。散热结构的设计上，壳体背部采用微凸的磨砂金属后盖，金属后盖与主PCB之间预留0.3mm的导热硅胶层，将主控芯片、镜头传感器工作时产生的热量均匀传导到整个金属后盖表面，避免局部积热导致的画面噪点升高问题，同时金属后盖表面的磨砂纹理也能增加手持时的摩擦力，减少滑落风险。从实际应用场景来看，

　　这款结构设计既适配家庭全景安防监控的固定安装需求，也能满足户外运动全景记录、VR内容素材采集、室内空间全景建模等移动拍摄场景的使用要求，所有结构细节的设计都围绕实际使用中的痛点展开：比如镜头外圈的凸起保护圈比镜头镜片高出0.5mm，当设备正面朝下放置时，镜片不会直接接触桌面造成刮花；底部的防滑胶圈采用环形硅橡胶材质，放置在光滑的玻璃、瓷砖表面时不会出现滑动偏移；侧边的数据接口做了内藏式防水胶塞设计，日常使用时可以阻挡泼溅的水滴和灰尘，提升户外使用的环境适应性。在建模过程中，所有镜头的光轴同轴度公差控制在0.05mm以内，保证每个镜头的成像平面处于同一圆周面上，降低后期拼接算法的校准难度，壳体的装配止口采用0.1mm的间隙配合，既保证装配时的便利性，也能控制整机的装配缝隙均匀度，避免出现局部缝隙过大影响外观质感的问题。
