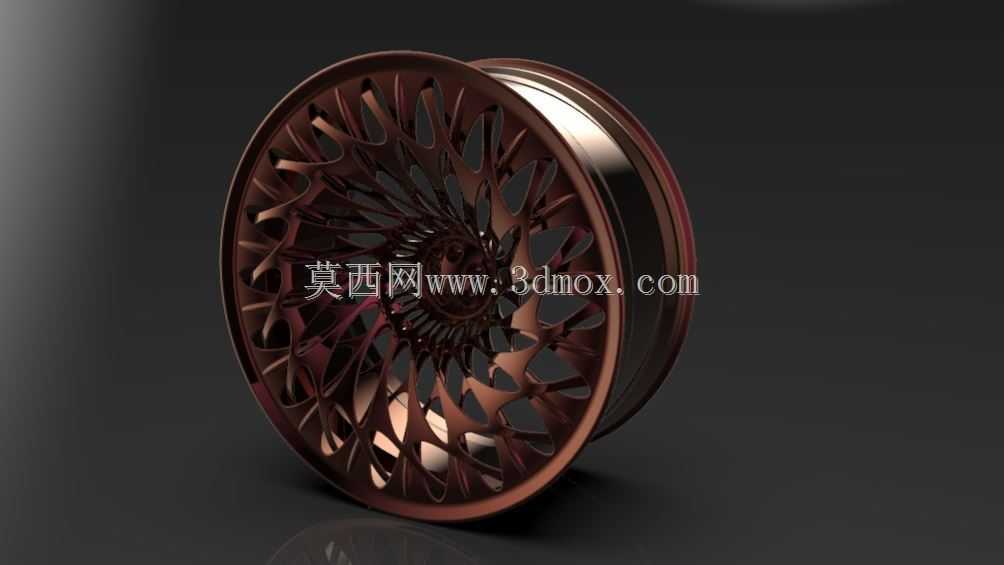

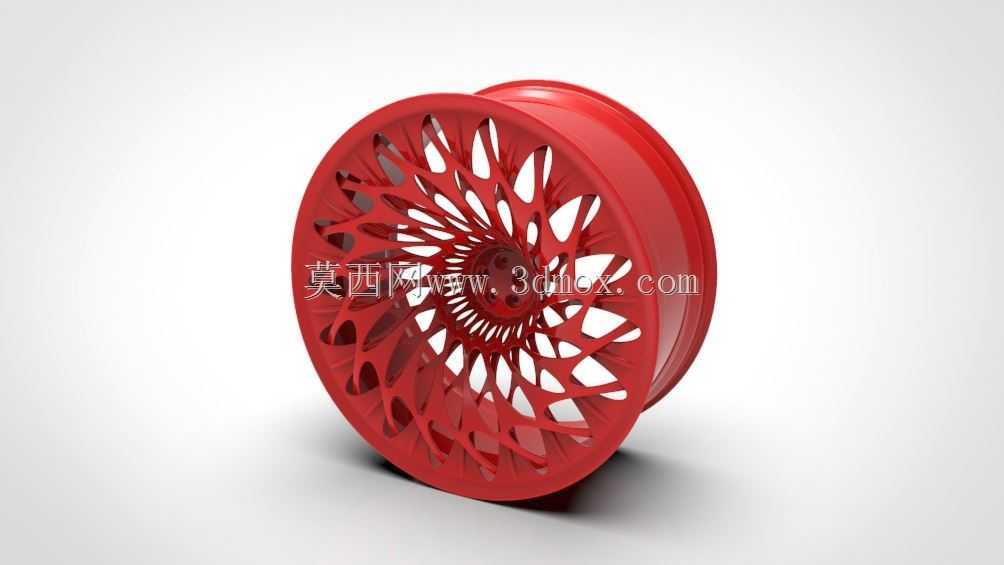

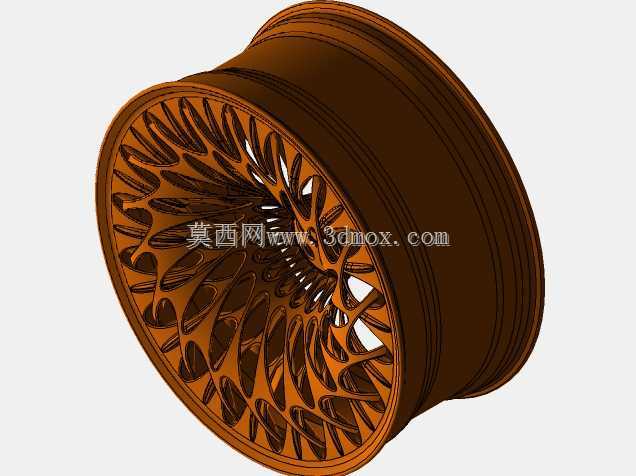

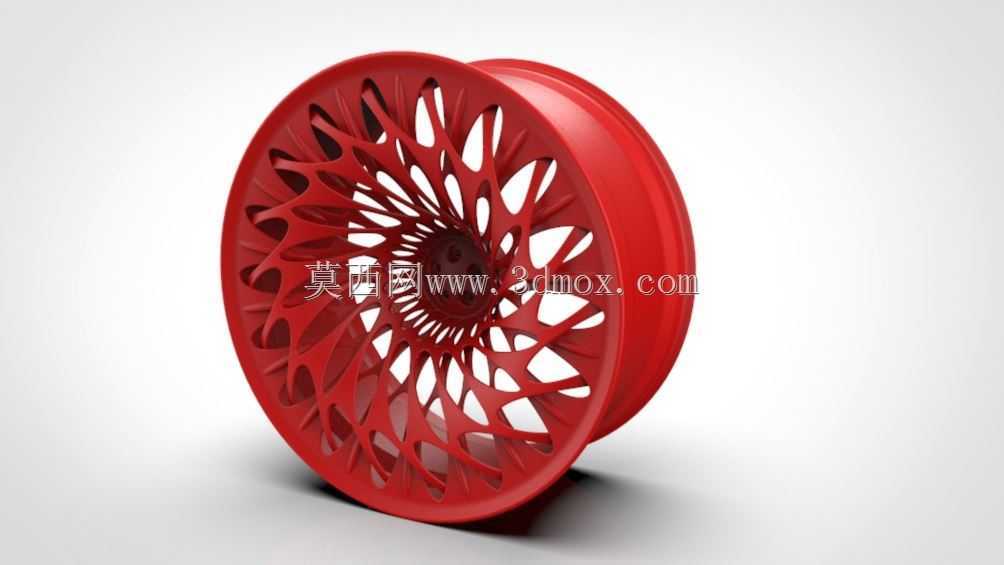

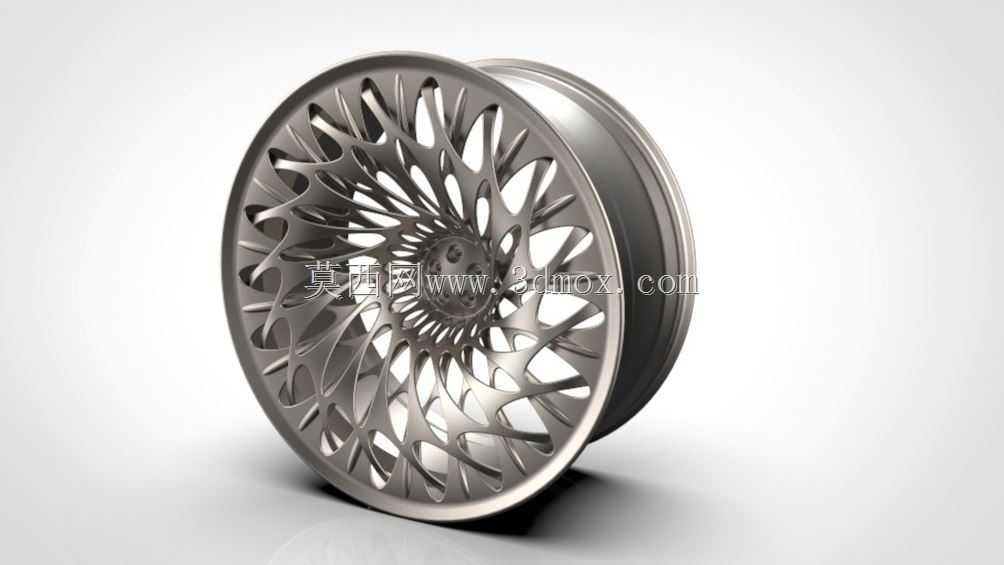

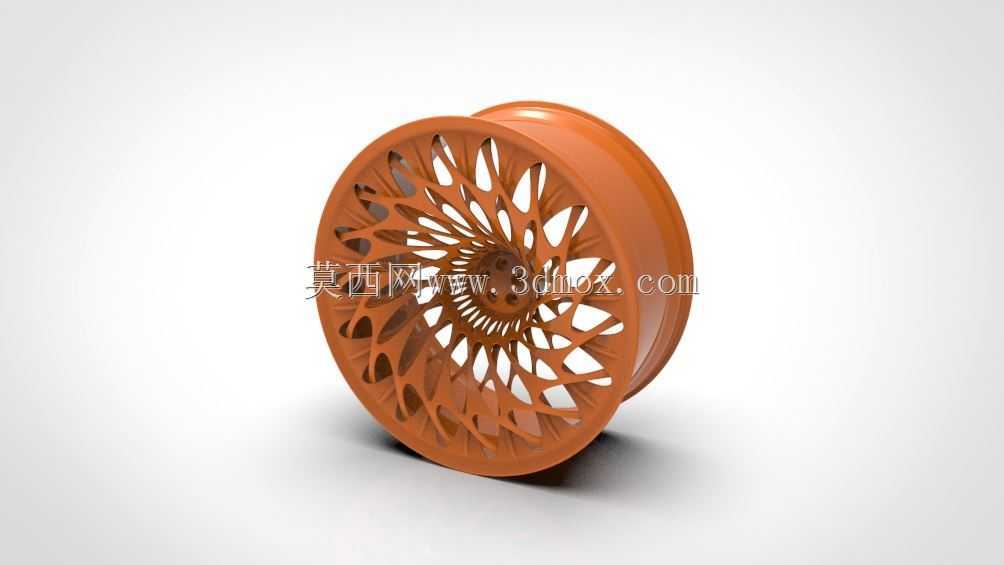

密集辐条式乘用车轮毂结构设计

　　这款轮毂的结构设计首先围绕乘用车行驶的核心受力需求展开，轮辋部分采用等厚度渐变的环形结构，边缘预留标准轮胎安装槽位，槽口的圆角半径严格匹配乘用车子午线轮胎的胎圈轮廓，安装时可保证胎圈与轮辋完全贴合，避免高速行驶时出现轮胎滑移、漏气的问题。轮辐部分采用密集交错的网状辐条布局，每根辐条从中心安装盘位置向外呈放射状延伸，相邻辐条之间通过平滑的曲面过渡连接，没有尖锐的应力集中棱角，这种布局一方面可以在相同材料用量下提升整体的抗扭、抗冲击载荷能力，车辆经过颠簸路面时，轮辐可将地面传递的冲击载荷均匀分散到整个轮盘结构，避免局部应力过大导致辐条断裂；另一方面密集的镂空结构可以在车辆行驶时引导气流穿过轮辐间隙，带走制动盘、制动片工作产生的热量，

　　降低制动系统的热衰减风险，提升连续制动时的安全性能。中心安装盘位置设置了标准的螺栓孔分布圆，孔位的位置度公差控制在0.02mm以内，可适配对应PCD值的乘用车转向节安装法兰，安装盘背面预留了制动卡钳的避让空间，避让间隙经过严格校核，保证轮毂转动时不会与卡钳、防尘罩等周边部件发生运动干涉。轮毂的整体偏距参数经过匹配计算，安装后轮胎的接地面中心可与车辆悬架的转向主销偏移量保持在设计合理区间，减少转向时的轮胎偏磨，同时降低行驶过程中的路面对方向盘的反冲力，提升驾驶操控稳定性。设计过程中首先确定轮辋的名义直径、宽度参数，匹配对应规格的轮胎尺寸，再根据整车的轴荷参数计算单轮需要承受的最大静载荷、动载荷系数，以此确定辐条的截面厚度、

　　轮辋的壁厚参数，再通过曲面建模构建每根辐条的流线型轮廓，所有曲面之间保持G2连续过渡，既保证结构受力的均匀性，也兼顾外观的视觉流畅度。建模时需要重点关注轮辐与轮辋的连接位置，这个位置是轮毂受力的关键过渡区域，采用大圆角过渡结构，避免截面突变产生的应力集中，同时对螺栓孔周边的结构做加厚处理，分散螺栓紧固时的压应力，防止长期使用后安装孔出现变形。在实际装车应用场景中，这类轮毂多用于乘用轿车的改装或配套场景，密集辐条的结构除了性能层面的优势，也具备较强的外观辨识度，可满足车辆外观个性化的配置需求。设计时还需要考虑轮毂的动平衡特性，每根辐条的质量分布保持均匀，轮辋的内外侧边缘预留动平衡配重块的安装位置，

　　装配轮胎后可通过添加配重块将整体动平衡量控制在标准范围内，避免高速行驶时出现车轮抖动的问题。轮辋的气门嘴安装孔位置设置在两根辐条之间的空隙区域，既方便气门嘴的安装与充气操作，也不会破坏辐条的整体受力结构，孔位周边做翻边强化处理，避免安装气门嘴时造成孔位开裂。整个轮毂的结构在满足强度、刚度要求的前提下，通过拓扑优化的思路去除非受力区域的多余材料，在保证安全性能的同时控制整体重量，降低车辆的非簧载质量，提升悬架的响应速度，进一步优化车辆的行驶平顺性与操控表现。
