自行车轮辐条式轮辋结构三维建模设计

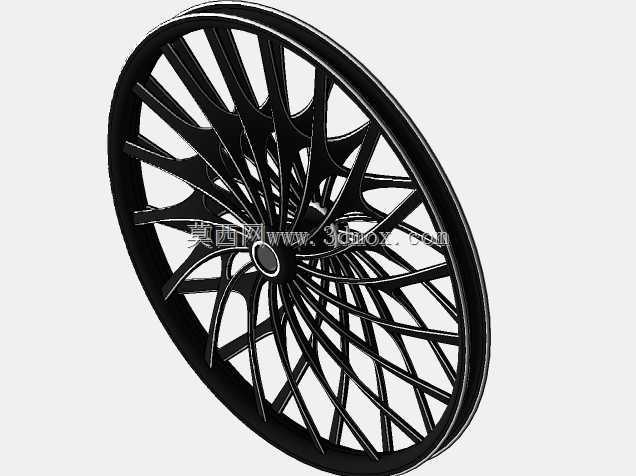

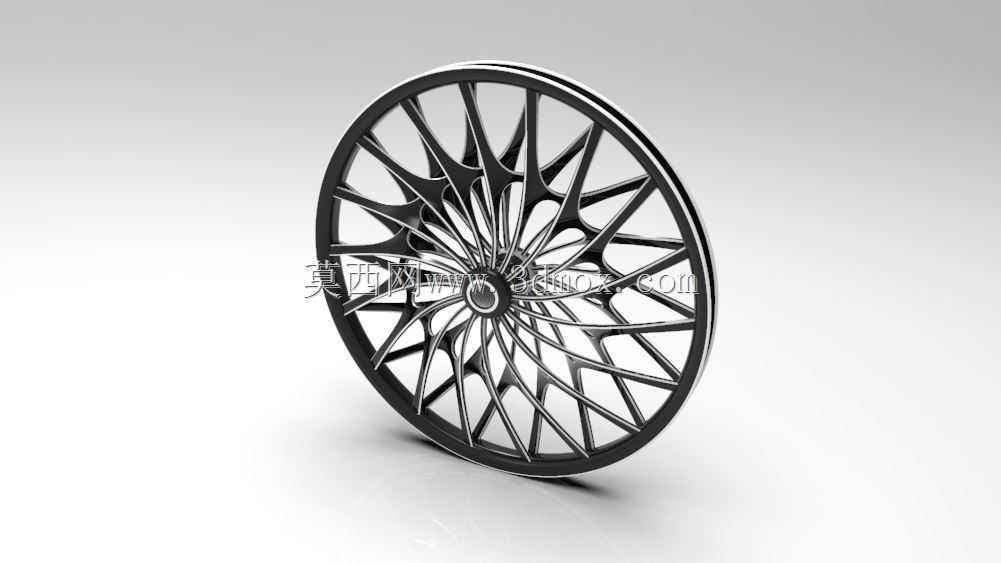

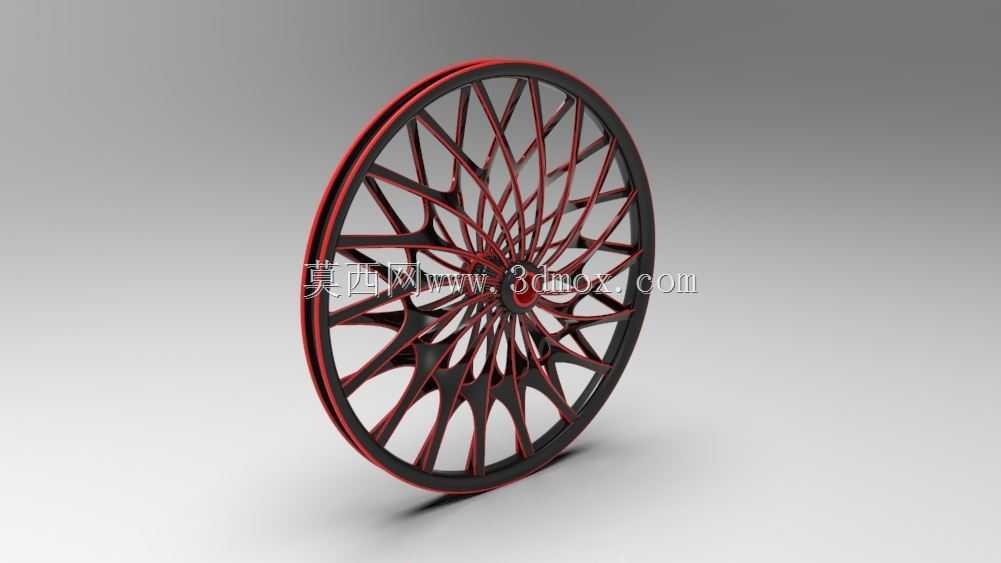

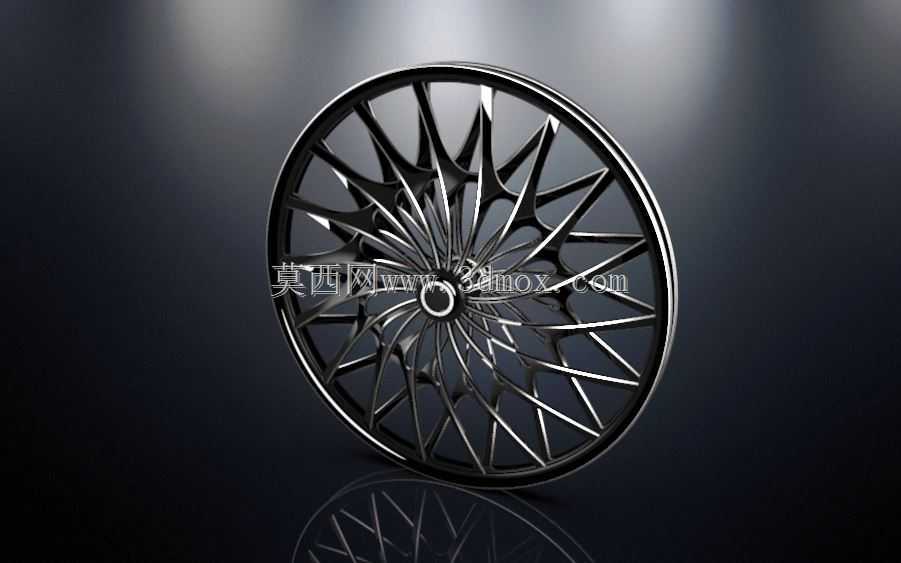

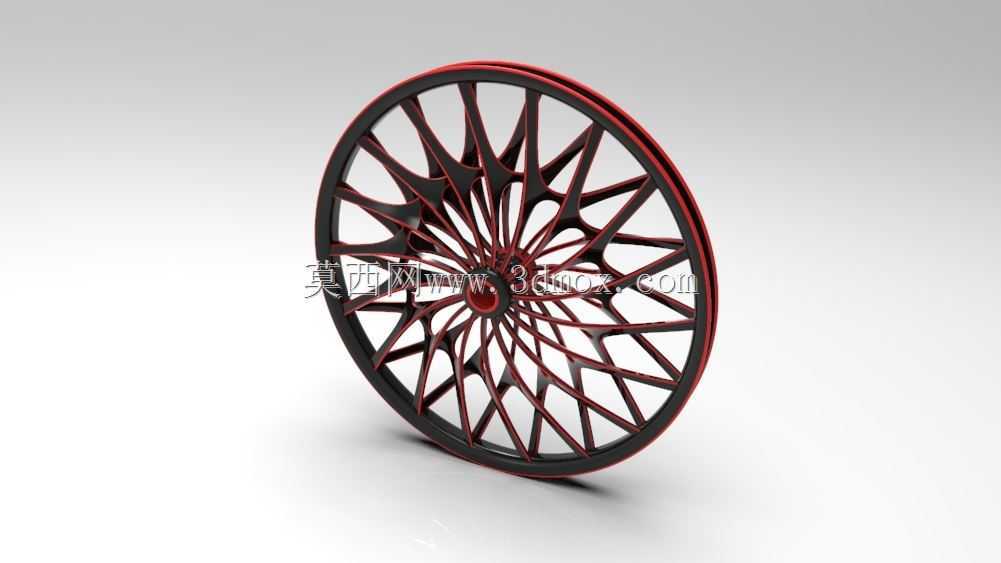

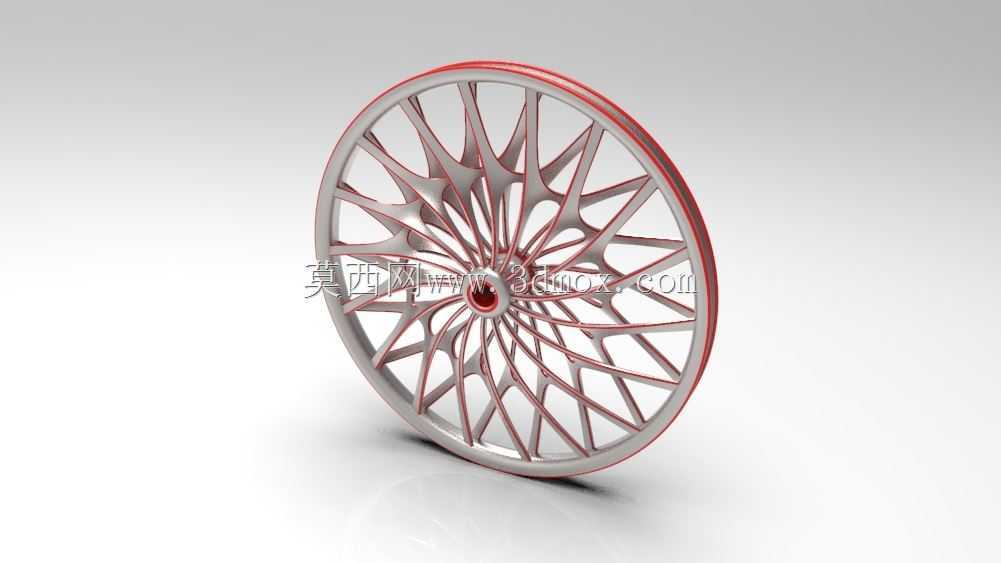

　　日常通勤、运动骑行场景下的自行车轮组，轮辋是连接辐条与外胎的核心承载部件，其结构合理性直接影响轮组的径向刚性、侧向抗形变能力与骑行过程中的滚动平顺性。这款辐条式轮辋采用一体化辐条与轮圈融合的设计思路，区别于传统钢丝辐条的分体装配结构，整体通过参数化建模完成曲面构建，能够在保证结构强度的前提下优化轮组的空气动力学表现。

　　从实际安装边界来看，轮辋的外圈设置有标准胎圈座结构，适配常规 clincher 结构的公路或山地自行车外胎，胎圈座的直径公差控制在民用自行车通用的安装公差范围内，能够保证外胎安装后的贴合度，避免骑行过程中出现滑胎、胎压泄漏的问题。轮辋中心的花鼓安装位设置有标准轴承配合孔位，孔位的同轴度在建模阶段就做了基准约束，能够适配常规规格的快拆、桶轴花鼓结构，不需要额外做转接加工即可完成轮组的装配。

　　设计过程中优先考虑了轮辋的受力传递路径，骑行过程中地面传递的冲击力通过外胎传递到轮圈后，会顺着放射状排布的辐条结构均匀分散到中心花鼓位置，每根辐条的截面采用渐变式设计，靠近轮圈位置的截面宽度更大，靠近花鼓位置的截面做收窄处理，既能够降低轮组整体的转动惯量，提升踩踏加速时的响应速度，也能避免应力集中导致的辐条断裂问题。轮辋的外圈边缘做了圆角过渡处理，没有尖锐的棱角结构，一方面能够减少刹车块（若采用圈刹结构）摩擦过程中的异常磨损，另一方面也能避免拆装外胎时划伤操作人员的手部。

　　从功能特性来看，这款轮辋的辐条采用仿生放射排布，相邻辐条之间的镂空区域做了曲面顺滑处理，骑行过程中气流能够顺着辐条表面快速通过，减少轮组转动时的风阻，对于竞速类骑行场景能够有效降低骑行过程中的功率损耗。轮辋的整体壁厚采用差异化设计，轮圈与辐条连接的位置做了局部加厚处理，承受冲击载荷时该位置的应力峰值能够控制在铝合金或碳纤维材料的许用应力范围内，而辐条中段、轮圈非受力区域做了适度减薄，控制整体重量的同时不会损失结构强度。

　　建模过程中先以中心花鼓安装孔为基准建立旋转中心轴，先绘制轮圈的截面草图，通过旋转命令生成轮圈的基础实体，之后绘制单根辐条的引导线与截面轮廓，通过扫掠命令生成单根辐条结构，再通过圆周阵列命令完成所有辐条的排布，之后对所有连接位置做圆角过渡与布尔合并，保证整体结构的连续性。建模阶段就预留了气门芯安装孔位，孔位位置避开辐条排布区域，能够适配常规美式、法式气门芯的安装需求，不需要后期额外打孔调整。

　　实际应用中，这款轮辋既可以用于城市通勤自行车的轮组配置，也可以通过调整材料参数适配运动级山地车、公路车的使用需求，其一体化结构相比传统分体钢丝辐条轮组，减少了辐条调校的工序，装配时只需要将花鼓压入中心孔位、安装外胎即可完成轮组组装，能够提升整车装配的生产效率。同时一体化的结构也避免了长期使用后钢丝辐条松动导致的轮圈偏摆问题，降低了后期维护的成本，适合共享自行车、公共租赁自行车这类高频使用、低维护需求的应用场景。

　　在安装尺寸的匹配上，轮辋的有效直径、轮圈宽度都遵循民用自行车的通用尺寸规范，能够和市面上绝大多数规格的自行车外胎、花鼓、刹车系统完成适配，不需要定制配套部件即可完成替换安装。轮辋的中心花鼓安装位的长度尺寸也符合常规开档规格，前、后轮版本只需要调整中心孔位的长度参数即可适配不同的车架开档尺寸，建模时的参数化特征能够快速调整对应尺寸，缩短同系列不同规格产品的开发周期。
