参数化格栅曲面玻璃支撑边几结构设计

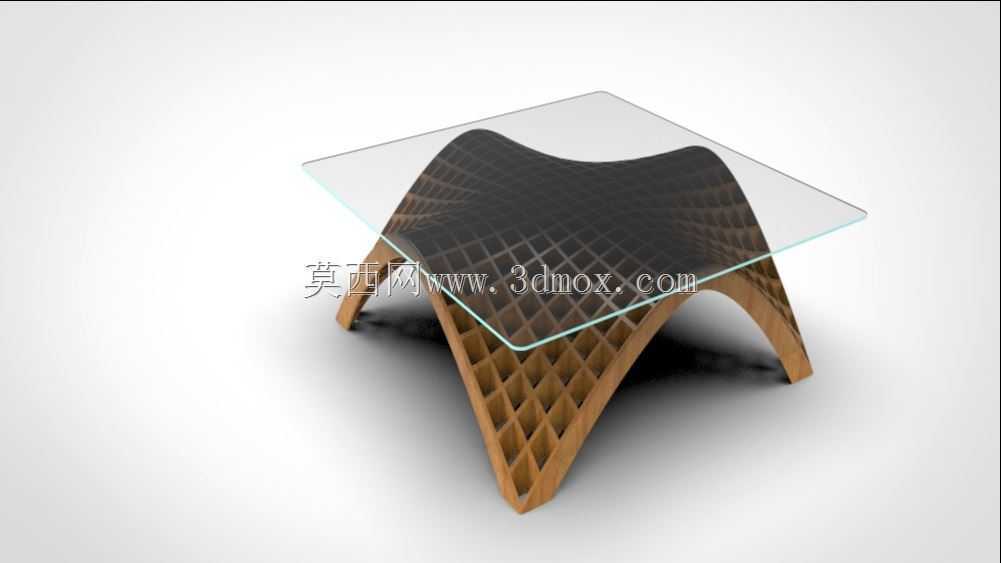

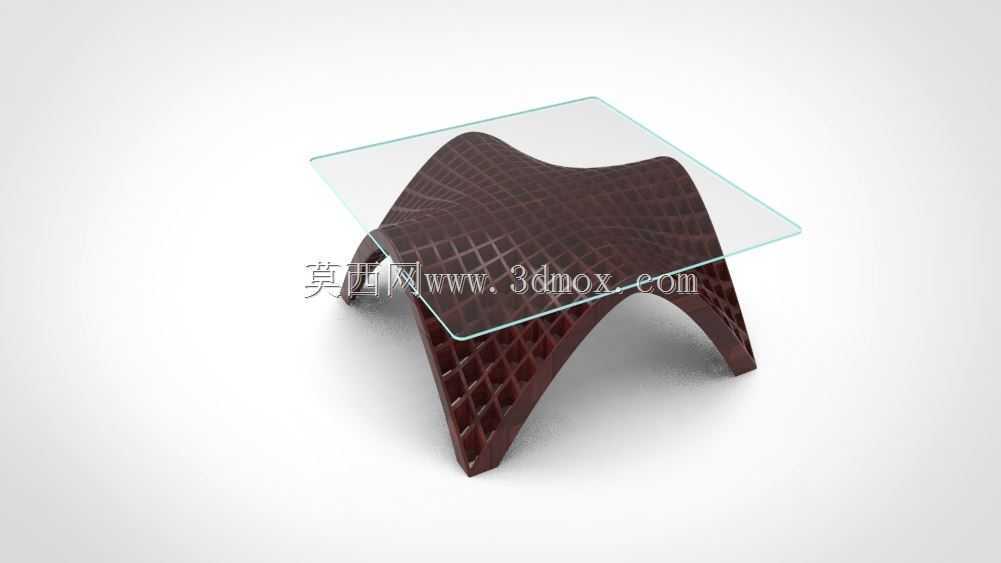

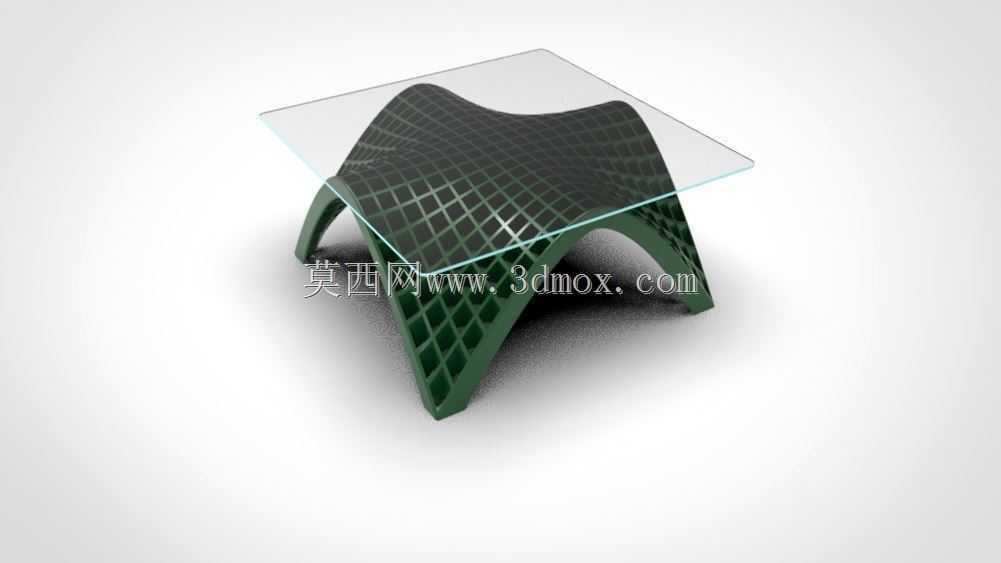

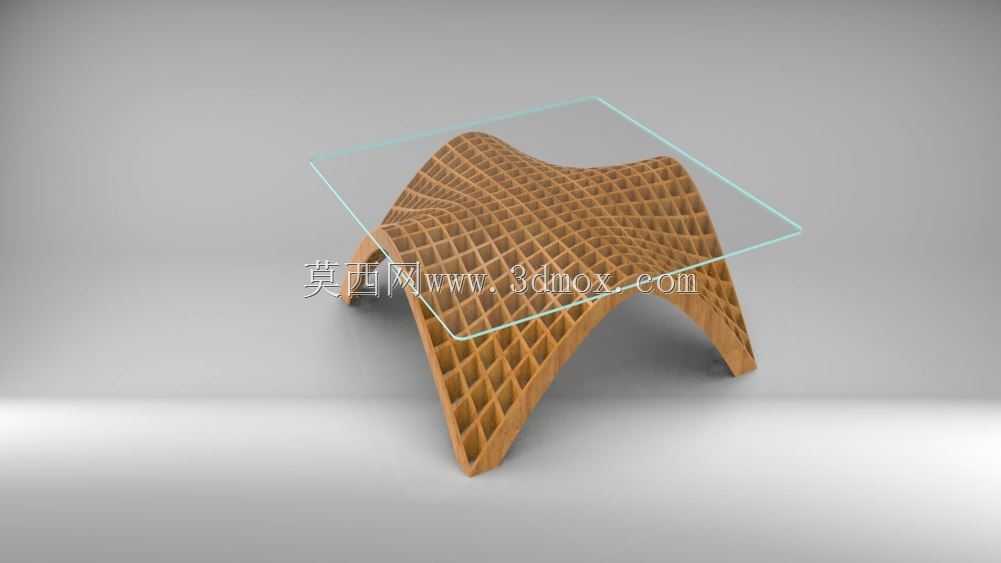

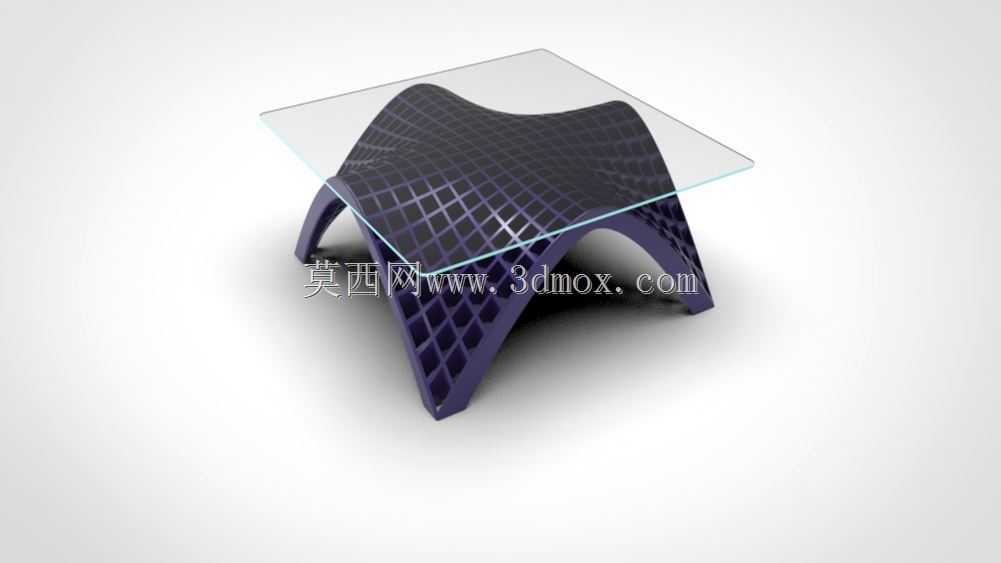

　　这款格栅曲面支撑结构的边几，核心应用场景覆盖现代简约家居客厅沙发旁置物、创意办公空间休闲区边角放置、商业展厅软装陈设搭配三类场景，实际使用中可承载日常放置的水杯、书籍、装饰摆件等物品，玻璃台面的通透属性可弱化小尺寸家具的空间压迫感，适配浅色系、工业风、极简风等多种空间装修风格。从功能特性来看，支撑主体采用一体化曲面格栅构型，四个落地支撑脚沿曲面自然延伸形成稳定的四点支撑布局，格栅的镂空结构在保证整体结构强度的前提下，大幅降低了支撑体的自身重量，同时通透的镂空肌理可让光线穿过结构，避免实体支撑件带来的厚重沉闷感；上方搭配的方形透明玻璃台面，边缘做了安全倒角处理，台面与下方支撑体的接触位置设置了隐形防滑缓冲垫，

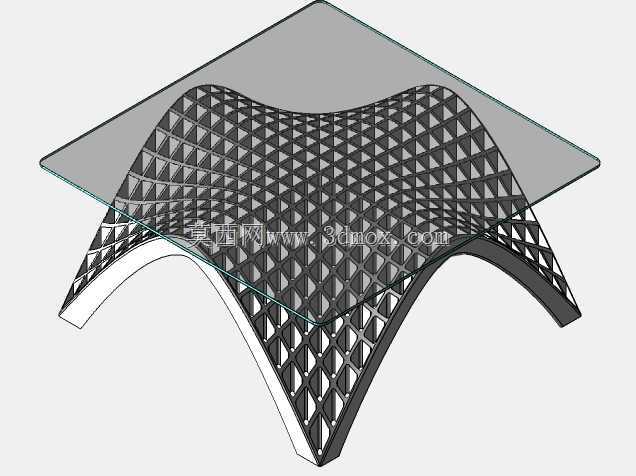

　　既可以避免玻璃与硬质支撑面直接接触产生应力集中碎裂，也能防止台面受外力推动时发生滑移。设计思路上采用了参数化曲面生成逻辑，先通过曲面方程构建连续的双曲抛物面基础构型，再沿曲面法向方向等距偏移生成支撑体的壁厚，随后在壁厚实体上沿曲面UV方向排布等截面的格栅筋条，筋条之间的镂空区域做了等宽控制，保证视觉上的肌理均匀性，四个支撑脚的落地点位经过重心校核，整体重心落在四个支撑点围成的矩形区域中心位置，即使台面边缘放置偏重的物品，也不会出现侧翻风险。外形尺寸方面，整体高度控制在450mm，符合常规沙发扶手的高度适配要求，上方玻璃台面为边长500mm的正方形，厚度8mm，下方支撑体的最大外轮廓尺寸不超过480mm，

　　可保证玻璃台面边缘留出10mm的安全悬挑距离，避免磕碰时玻璃边角直接受力；安装边界上，支撑体为一体化成型结构，无需额外组装拼接，放置时仅需保证四个支撑脚所在的地面平整度误差不超过2mm，若地面存在轻微不平整，可通过支撑脚底部粘贴的可调防滑垫片进行微调，无需额外的固定连接件，玻璃台面直接放置在支撑体顶部的四个定位凸台上即可完成整体装配，拆卸移动时可单独取下玻璃台面，减少搬运过程中的玻璃破损风险。结构强度层面，格栅筋条的壁厚设置为6mm，经过受力仿真验证，在台面中心施加100kg的垂直静载荷时，支撑体的最大变形量不超过0.3mm，筋条最大应力远低于常用木质或光敏树脂材料的许用应力值，完全满足日常家用的承重需求；

　　曲面的过渡位置全部做了R3以上的圆角处理，没有尖锐棱角，可避免日常使用过程中磕碰划伤的风险。从实际使用的细节来看，格栅结构的镂空设计也减少了积灰面，日常清洁时仅需用毛刷顺着格栅方向清扫即可，玻璃台面的光滑表面也便于擦拭污渍，相比传统的实体木质边几，这款结构的通风性更好，若放置在靠近窗边的位置，不会阻挡空气流通，也不会因为长期贴地放置出现底部受潮发霉的问题。在建模实现过程中，需要重点控制曲面的连续性，保证格栅筋条沿曲面排布时没有扭曲变形，筋条与曲面的交接位置要做自然的圆角过渡，避免出现应力集中的尖角，支撑脚的落地端面要做平面处理，保证与地面的接触面积足够，减少单位面积的地面压强，避免在软质地板上留下压痕。
