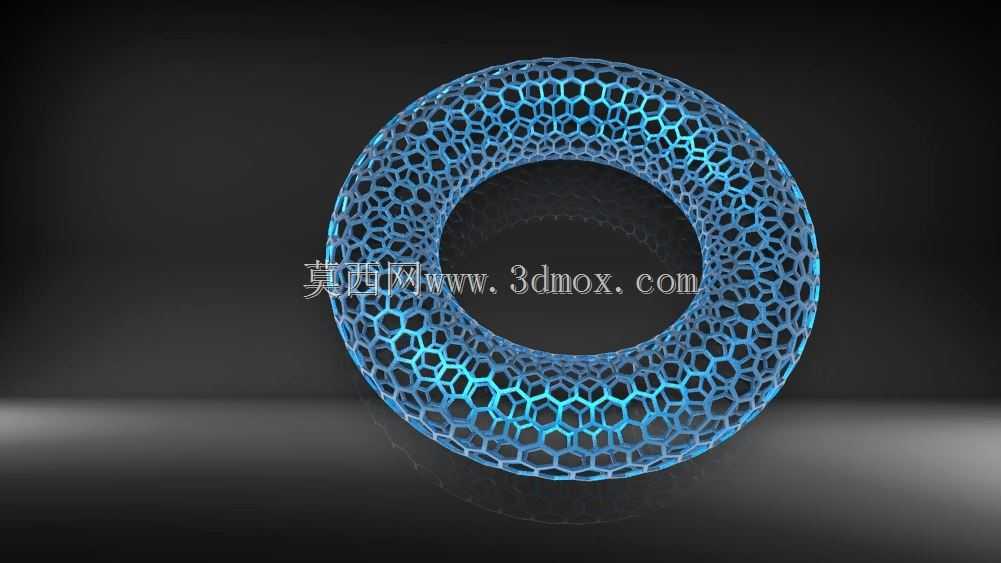

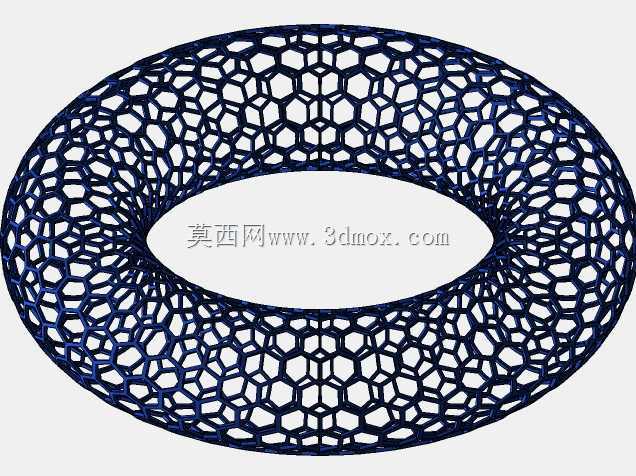

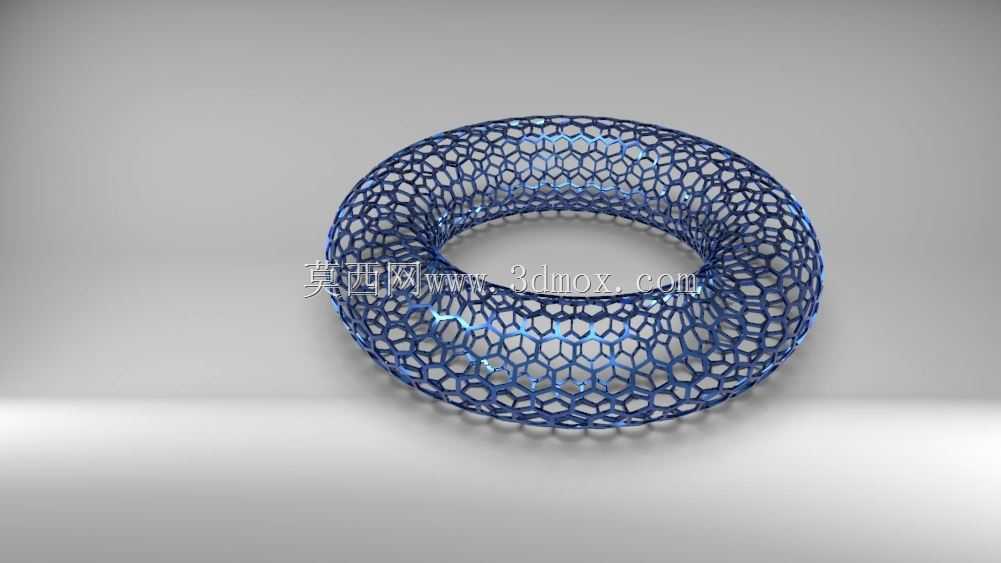

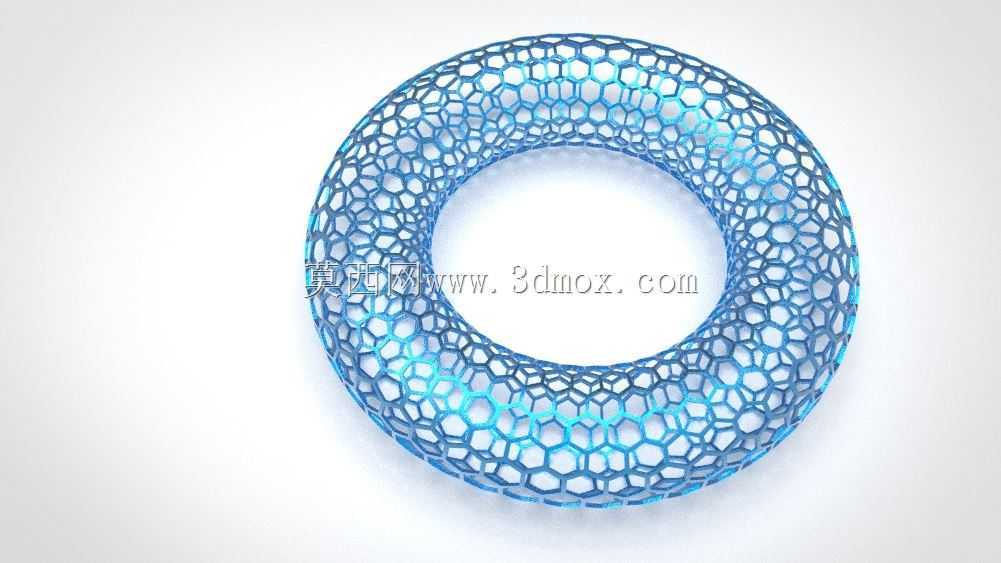

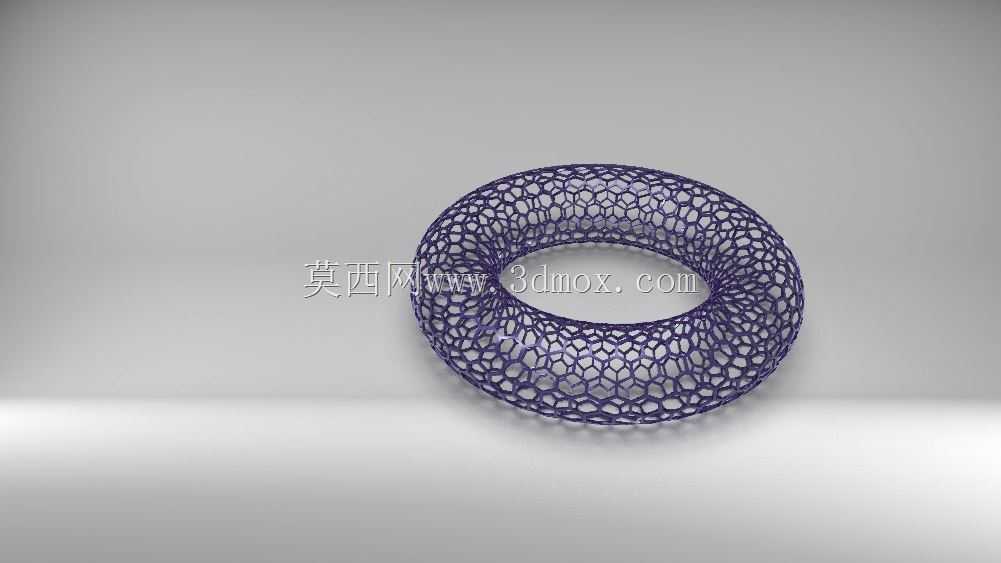

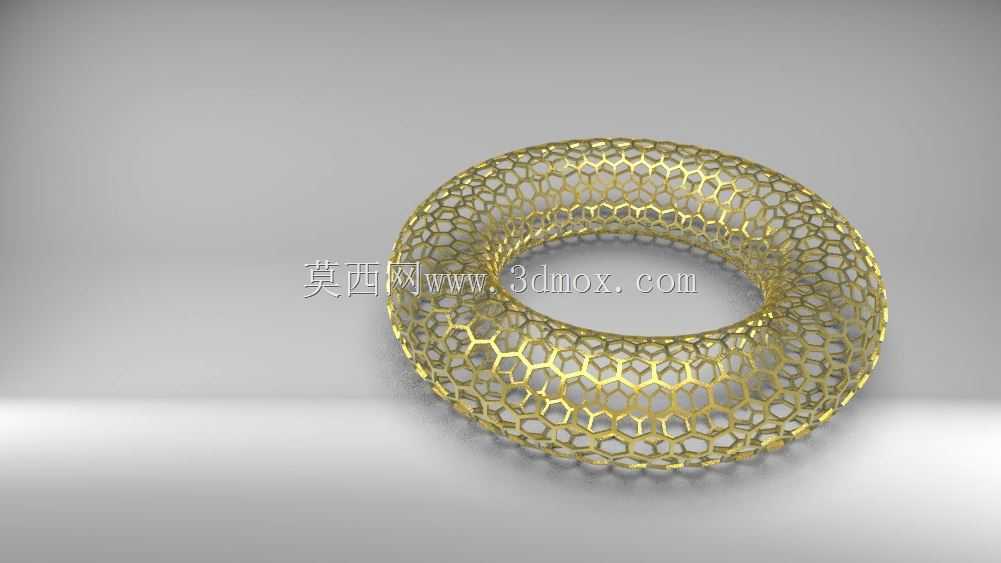

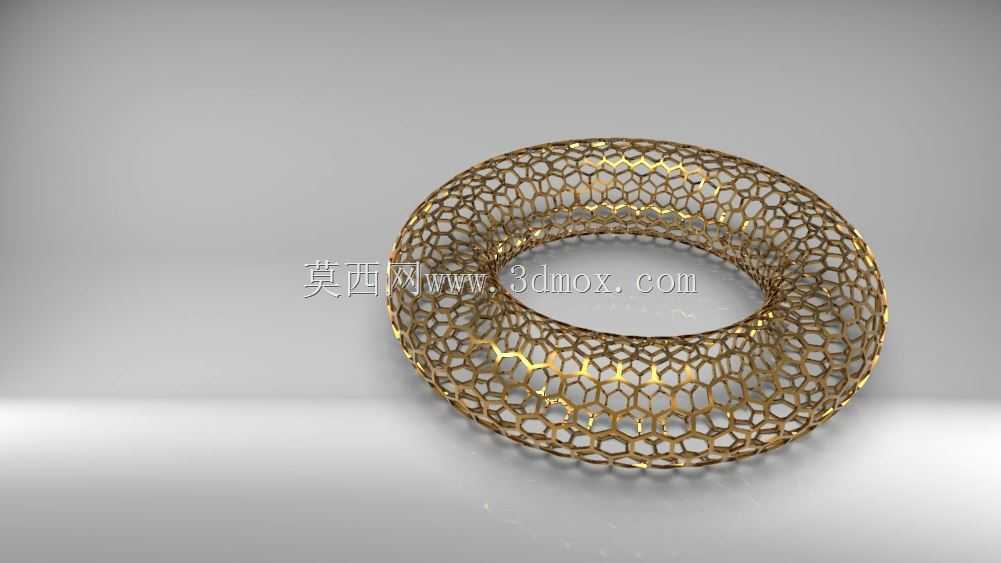

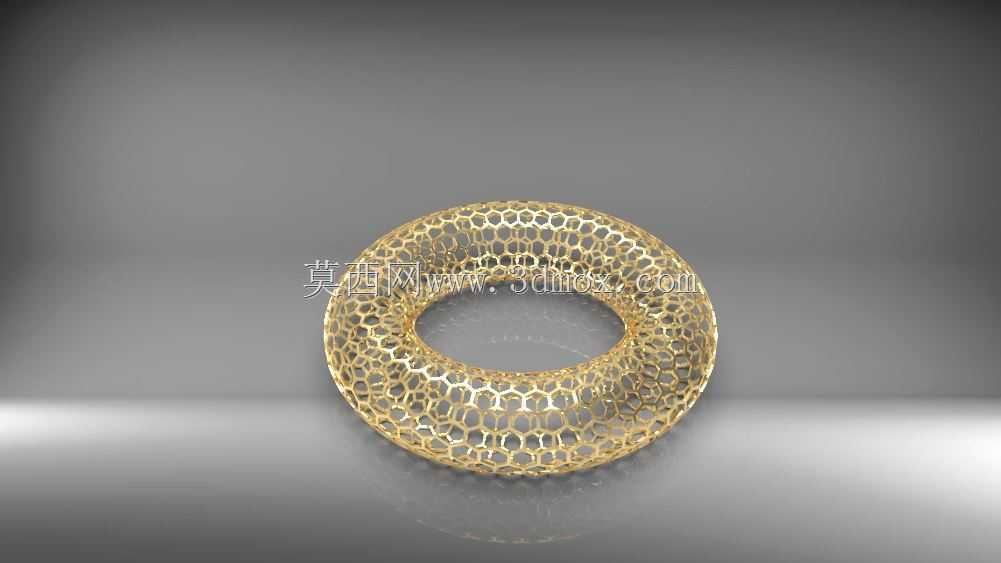

六角网格镂空圆环结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-19 ID:456442
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案
  • 六角网格镂空圆环结构设计方案

  这类六角网格镂空环形构件,最早的应用场景可追溯至流体整流装置的内置导流段,在化工管路的静态混合器、通风系统的匀风环段中,这类结构能在保证通流面积的同时,打散通过环腔的流体边界层,让不同流速的介质在环内完成充分掺混,相比实心导流环,压损可降低四成以上,同时不会出现实心结构带来的流道堵塞问题。后续在文创产品、装饰构件领域,这类结构也被大量应用,比如高端灯具的外装饰环、展陈装置的艺术造型件,依托六角网格的自稳定结构特性,即使采用较薄的壁厚,也能保证整环的结构刚度,不会出现运输、安装过程中的形变问题。

  从结构功能特性来看,六角网格的拓扑形式是所有平面网格中材料利用率最高的构型之一,相同开孔率下,六角网格的整体抗扭、抗弯刚度要比方格网格、三角网格高出15%-20%,应用在环形基体上时,整环的径向受力可以通过网格筋条均匀分散到整个环体,不会出现局部应力集中导致的筋条断裂问题。这类构件如果作为过滤装置的支撑骨架,六角网格的均匀开孔可以保证滤材在环面的附着张力一致,不会出现局部滤材拉扯破损的情况;如果作为减震构件的基体,镂空结构可以预留足够的弹性形变空间,在承受轴向、径向的冲击载荷时,筋条的微形变可以吸收大部分冲击能量,避免硬接触带来的构件损伤。

  设计这类结构时,首先要确定整环的核心尺寸边界:环的中心回转直径需要匹配安装位的同轴度要求,通常安装位的配合公差取IT7级即可,环的截面直径要根据安装腔的径向空间预留1-2mm的安装间隙,避免装配时出现卡滞。网格筋条的厚度需要根据应用场景调整,作为承重支撑构件时,筋条厚度取截面直径的1/15-1/12,保证足够的结构强度;作为装饰、通流构件时,筋条厚度可降至截面直径的1/25-1/20,进一步降低整体重量。网格的排布需要沿环的回转方向做连续拓扑,不能出现网格断点,否则断点位置会成为应力集中点,受载时极易出现开裂。建模过程中需要先绘制环体的中心回转路径,再在截面基准面上绘制单个六角网格的单元轮廓,通过沿路径阵列、曲面投影的方式完成整环网格的排布,最后通过布尔运算切除多余实体,得到最终的镂空结构,过程中需要注意每个网格单元的筋条交接位置做R0.2-R0.5的圆角过渡,避免尖角带来的应力集中问题。

  从安装适配的角度来看,这类环形构件的安装边界需要考虑两个方向的限位:轴向通常采用卡簧或者端盖压紧,因此环的两个端面需要保证平面度不低于0.1mm,避免压紧后出现环体翘曲;径向如果是过盈配合安装,过盈量需要控制在0.03-0.05mm,过盈量过大会导致网格筋条被挤压变形,过盈量过小则会出现工作过程中环体转动、移位的问题。如果应用在有流体通过的场景,环体内外圆柱面的网格开孔边缘需要做倒钝处理,避免锐边切割流经的纤维类杂质,造成杂质缠绕堵塞网格孔。在轻量化要求较高的航空、轨道交通内饰领域,这类结构采用树脂材料3D打印制作时,整体重量仅为同尺寸实心环的18%左右,同时能满足内饰件的刚度、阻燃要求,相比传统的铣削加工方案,材料利用率提升60%以上,生产周期也能缩短七成。
