Solidworks测地线参数化褶皱球形结构建模教程

　　测地线相关的曲面构造逻辑，在异形曲面结构的设计环节中有着极高的实用价值，这类几何逻辑并非仅用于艺术化造型创作，在很多工业场景的结构设计中都能见到其应用痕迹。比如特种缓冲吸能结构的表面筋条排布、大尺寸球面天线的支撑骨架走线、仿生类多孔承载结构的应力传导路径规划，甚至是部分特种包装的缓冲褶皱设计，都需要依托测地线的几何特性来完成结构排布，避免曲面展开后出现路径偏移、应力集中或者装配干涉的问题。

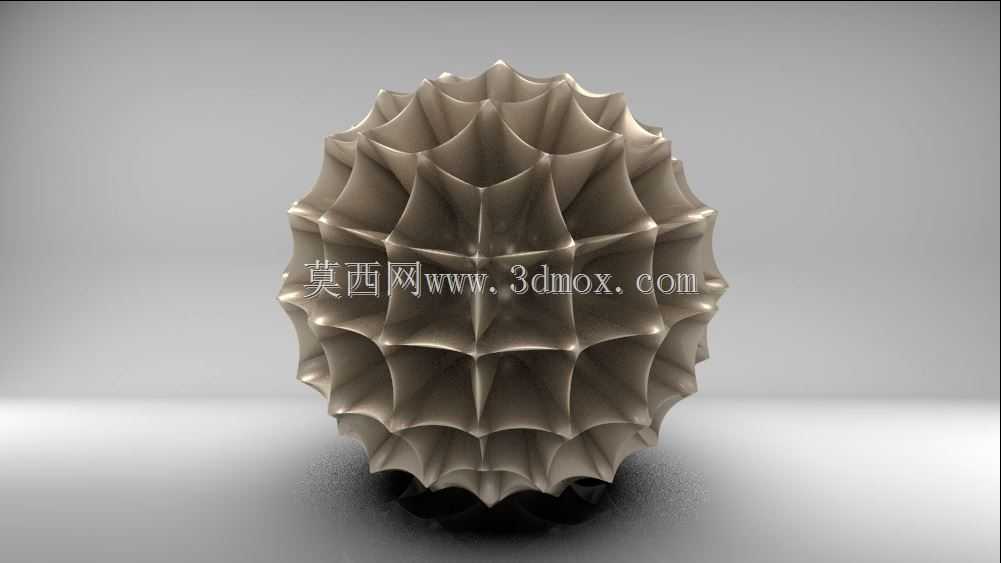

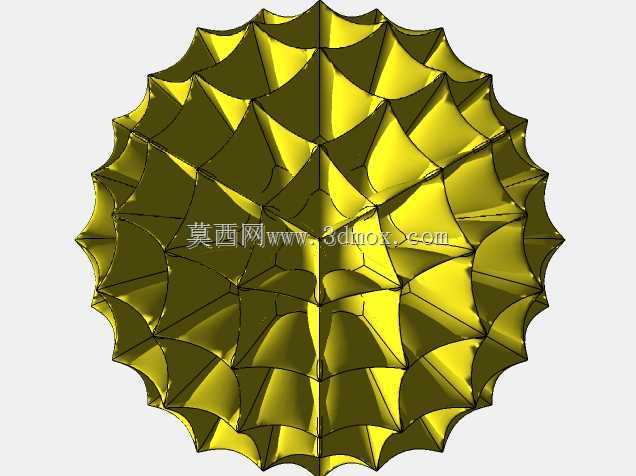

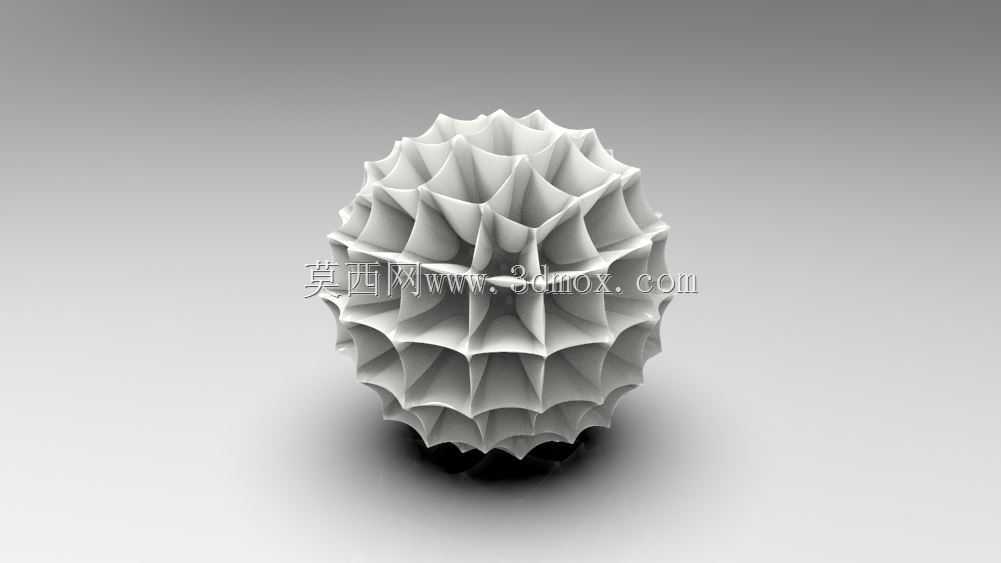

　　本次建模过程中，首先要明确球形基准的边界约束，整个结构以标准球体为基础载体，所有褶皱单元的排布都严格遵循球面测地线的路径走向，不会出现平面投影建模常见的曲面拉伸变形问题。很多新手在做这类球面异形结构时，习惯先在平面上绘制单元再投影到球面，这种方式做出来的褶皱单元在球面不同纬度位置会出现明显的尺寸偏差，靠近两极的单元会被过度压缩，不仅外观不协调，后续如果要做3D打印验证或者模具开模，还会出现壁厚不均、脱模斜度不一致的问题。而依托测地线逻辑构建的褶皱单元，每个单元的曲面边长、折角角度在球面上保持高度一致，不管是处于赤道位置还是靠近极点的位置，单元的几何参数偏差都能控制在结构允许的范围内。

　　从结构功能特性来看，这种连续褶皱的球形结构有着非常优异的比强度表现，相同重量的耗材下，褶皱形成的连续加强筋结构可以让整体球体的抗冲击、抗外压能力比光滑球面提升数倍，这也是为什么很多深海探测的浮体结构、高空探测气球的支撑骨架会采用类似的几何逻辑。建模过程中需要先完成单组测地线褶皱单元的参数定义，明确折痕的深度、单元的张角、相邻单元的衔接圆角这几个核心参数，其中折痕深度直接决定了结构的缓冲性能，深度过大会导致局部应力集中在折痕根部，受外力时容易出现断裂，深度过小则无法形成足够的结构加强效果，需要根据实际使用场景的载荷要求调整参数。

　　在建模的操作逻辑上，首先要搭建球面的基准坐标系，明确球体的直径参数作为整个模型的安装边界，后续所有特征都不能超出这个球形包络范围，避免和外围配合结构出现干涉。之后通过测地线方程生成球面上的引导路径，这里要注意路径的闭合性，每一圈的测地线单元要形成完整的环形闭合，不能出现路径断点，否则后续阵列的时候会出现单元错位。完成单条测地线的折痕曲面后，通过圆周阵列的方式完成整圈单元的排布，阵列的数量要和单元张角匹配，保证360度范围内刚好排布完整，没有重叠也没有间隙。之后通过曲面加厚的方式生成实体结构，加厚过程中要注意不同折角位置的壁厚检查，尤其是褶皱内侧的圆角位置，避免出现加厚失败或者壁厚过薄的问题。

　　这类结构的实际应用场景还覆盖了文创产品设计、建筑异形穹顶的结构拆分、特种消音结构的内腔设计等领域，不同场景下对结构的参数要求差异较大。比如用于建筑穹顶时，需要放大单元尺寸，同时调整折痕角度适配建筑的排水、承重要求；用于缓冲包装结构时，则需要缩小单元尺寸，选用柔性材料参数，提升褶皱的形变吸能空间。建模过程中保留参数化关联的话，只需要调整球体直径、单元数量、折痕深度这几个核心参数，就能快速生成适配不同场景的结构模型，不需要重新绘制整个几何逻辑，大幅提升设计迭代的效率。

　　很多结构工程师在接触这类异形曲面建模时，容易陷入只追求外观效果的误区，忽略了结构后续的工程化需求，比如曲面的可展开性、壁厚的均匀性、装配的配合边界等。实际上测地线本身的几何特性就决定了沿路径展开的曲面不会出现拉伸变形，这一特性如果运用得当，可以大幅降低后续曲面展开下料、模具分型的难度，不管是做金属板材的冲压成型，还是做复合材料的铺层设计，都能减少工艺补正的工作量，避免生产环节出现成型缺陷。在完成整体建模后，还需要对整个结构做几何连续性检查，保证相邻褶皱单元的衔接位置是G2连续，没有出现折棱或者曲面缝隙，否则后续做有限元分析的时候，会在不连续位置出现应力异常集中的误判，影响结构强度校核的准确性。
