SolidWorks足球世界杯造型三维设计作品

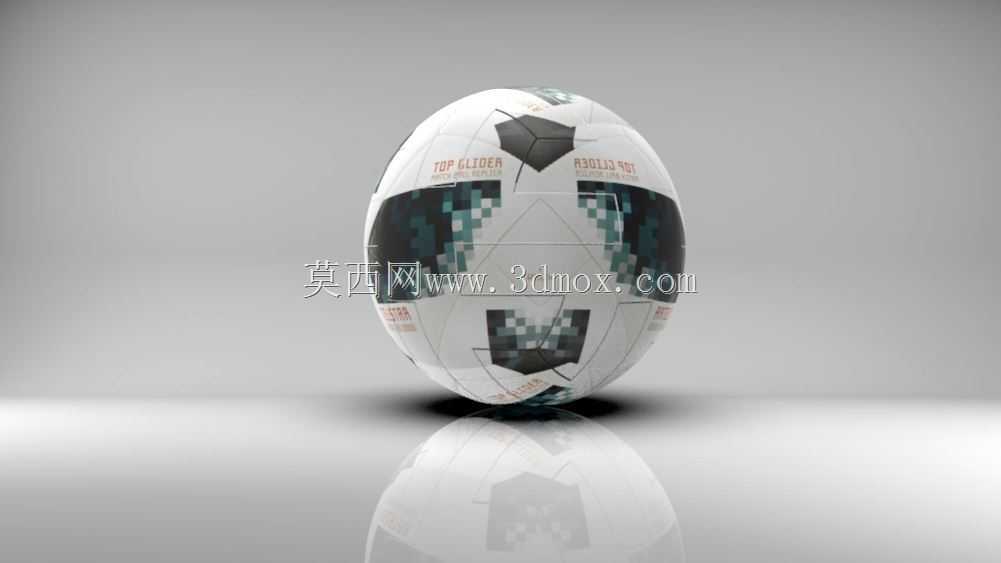

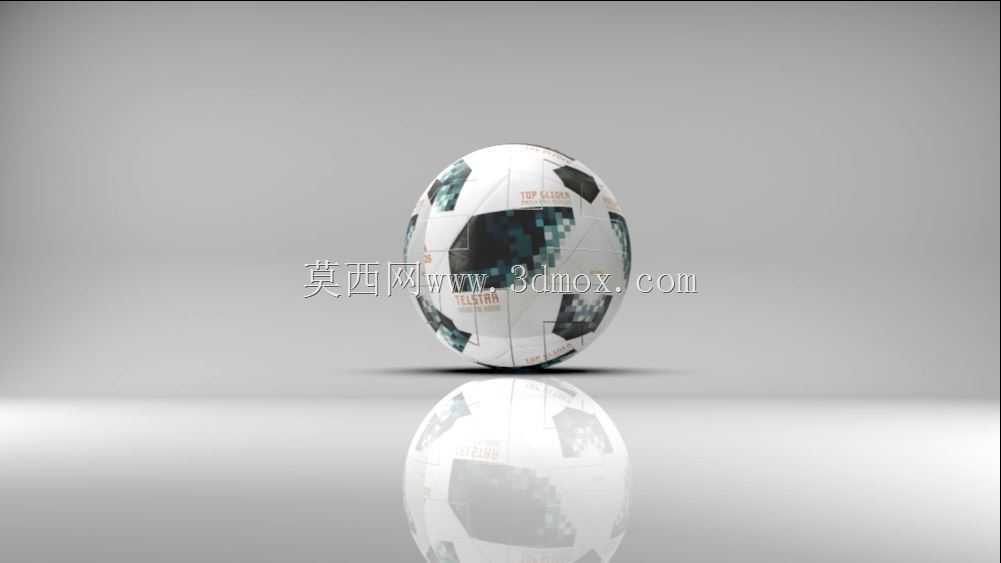

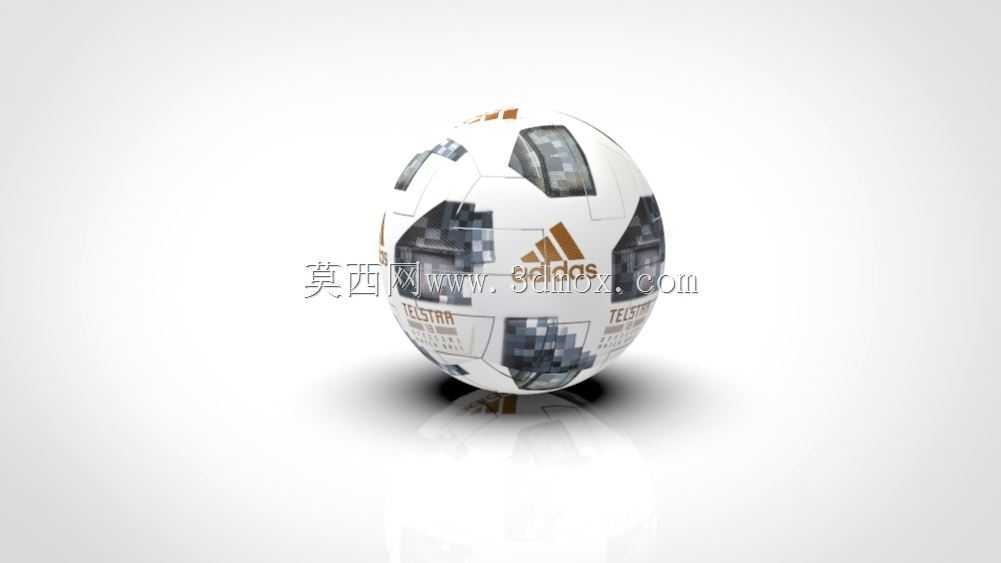

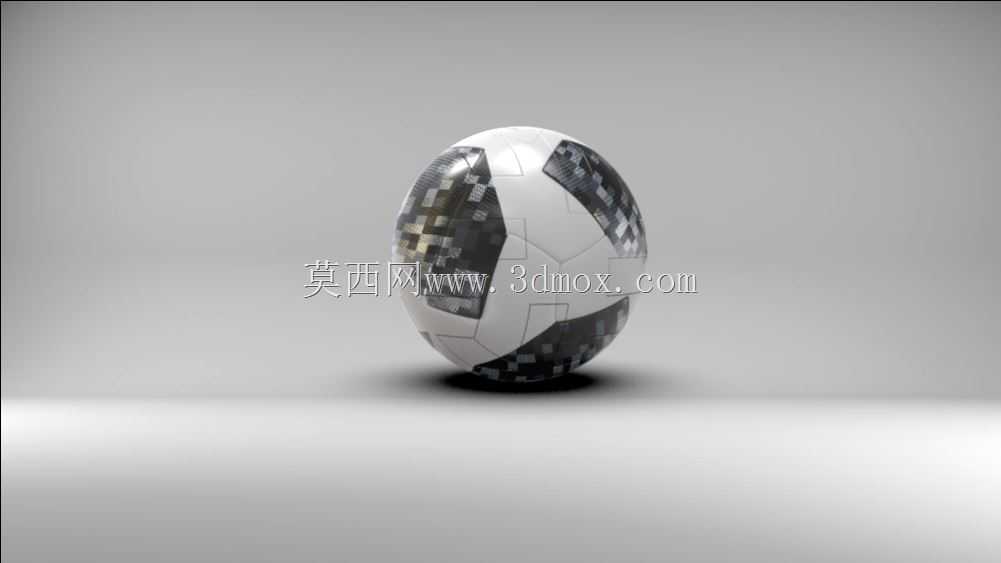

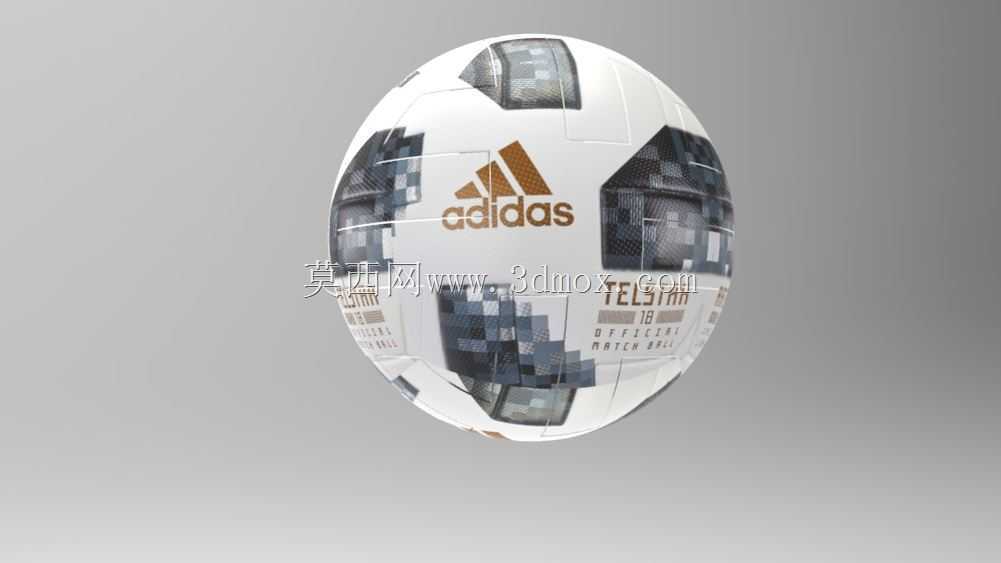

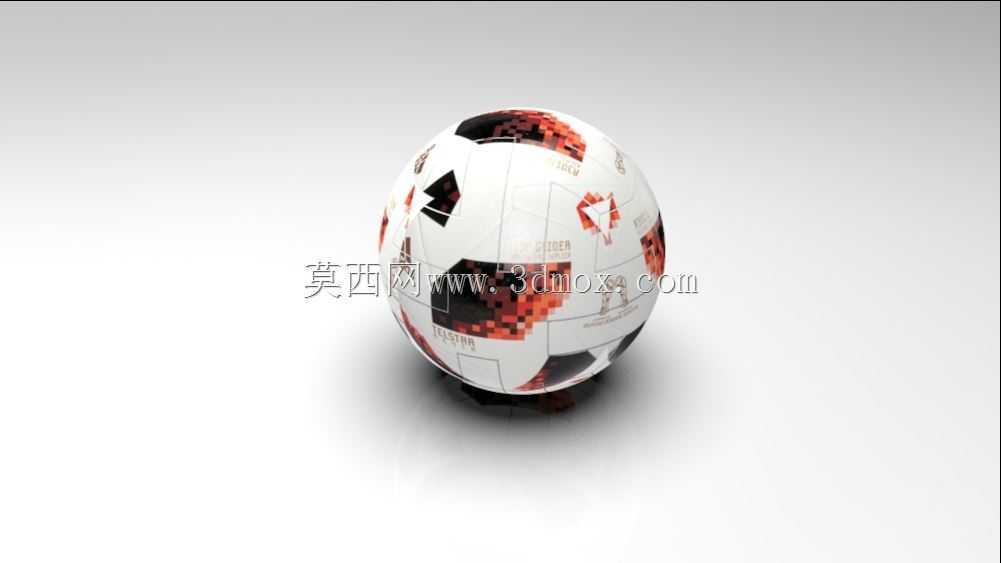

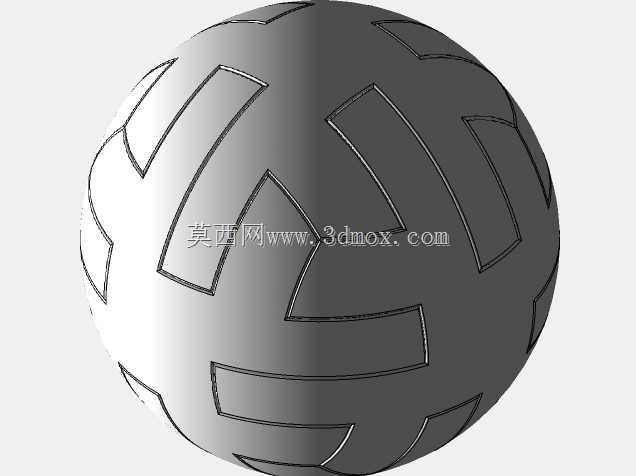

　　这款足球造型的三维设计成果，核心服务于体育用品展示、文创衍生开发、教学演示等多类场景，在体育装备展厅的数字化展陈、足球主题周边的结构验证、工业设计专业的曲面建模教学案例中都能发挥实际作用。不同于常规工业零部件的规则结构设计，足球造型的建模核心难点在于球面多边形块面的精准拼接，以及块面之间过渡曲面的顺滑度控制，设计过程中首先需要确定标准足球的几何构成逻辑，传统足球由12块正五边形与20块正六边形拼接成闭合球面，而这款世界杯主题足球在传统块面基础上做了像素化纹理的块面调整，需要先通过球面投影的方式将平面块面轮廓映射到基准球面上，再通过曲面剪裁、缝合操作完成单个块面的边界构建。从外形尺寸来看，

　　这款足球模型严格遵循国际足联规定的正式比赛用球尺寸标准，球面直径控制在220mm左右，所有块面的拼接缝隙预留了0.5mm的装配间隙，完全匹配实际足球生产过程中的表皮缝合工艺边界，不管是用于3D打印实体展示件，还是用于注塑模具的结构开发，都不需要再做额外的尺寸调整。设计过程中没有采用简单的球面贴图方式来呈现表面纹理，而是将每一块色块都做成了独立的实体特征，块面与球面基体之间做了0.3mm的凸起处理，既还原了真实足球表皮块的拼接触感，也避免了贴图方式在渲染、工程图导出时出现的纹理错位问题。在实际的工程应用中，这类曲面造型的建模思路可以迁移到更多异形曲面产品的设计中，比如头盔外壳、球形储罐、装饰类球形构件的结构设计，

　　块面拼接的逻辑同样适用于多曲面拼接的工业产品外观验证。建模时特意做了特征参数化处理，球面直径、块面凸起高度、拼接间隙都设置了可调整的全局参数，后续如果需要制作不同尺寸的纪念款足球、儿童玩具足球，只需要修改对应参数就能快速生成新的模型，不需要重新构建整个曲面逻辑。模型的底部做了平面切边处理，放置在平面上时不会出现滚动偏移，适配展示场景的摆放需求，同时保留了完整的球面特征，不会因为切边破坏整体造型的完整性。表面的像素化纹理块面，每一块都做了独立的曲面加厚处理，厚度控制在2mm，和真实足球的表皮厚度保持一致，如果用于结构仿真分析，可以直接赋予对应的橡胶、PU材质参数，完成表皮受力变形、冲击测试的仿真计算，不需要额外做面组的实体化转换。

　　不同于很多仅用于视觉展示的外观模型，这款模型在构建过程中就考虑了后续生产落地的工艺可行性，所有曲面的曲率都控制在注塑工艺允许的脱模斜度范围内，块面之间的过渡圆角最小为1mm，不会出现加工过程中刀具无法到达的锐角区域，不管是做CNC加工的展示手板，还是开模做批量的周边产品，都能直接对接生产环节的技术要求。在教学场景中，这个模型可以作为曲面建模的综合练习案例，覆盖球面基准构建、投影曲线、曲面剪裁、曲面缝合、实体加厚、特征阵列等多个核心建模操作，学习者可以通过拆解这个模型的特征树，掌握复杂闭合曲面的建模逻辑，理解从平面轮廓到球面实体的转换思路，避免出现曲面缝合失败、实体化报错等常见建模问题。
