仿真滤嘴香烟三维结构建模设计

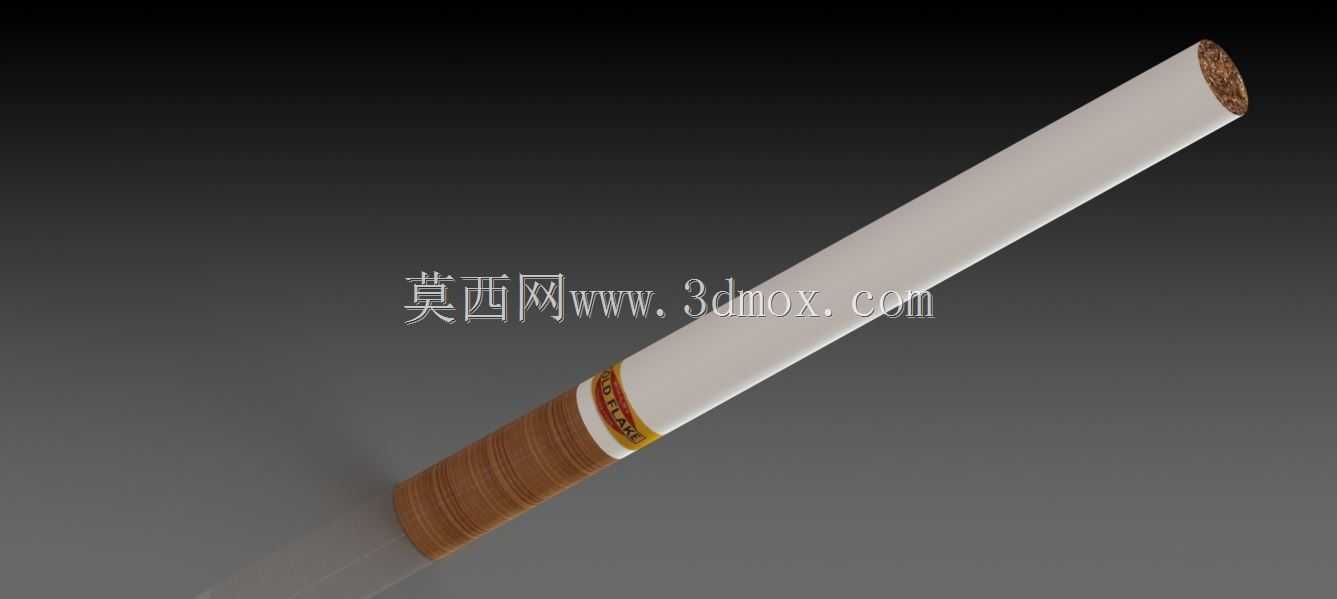

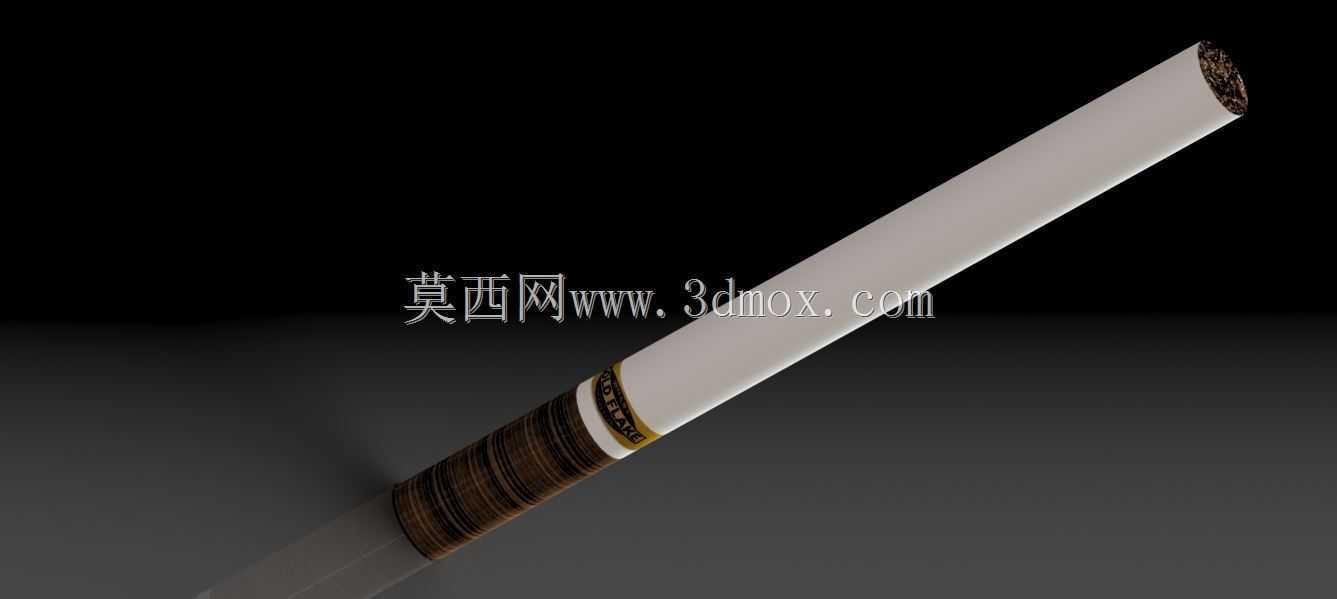

　　在日常消费品结构教学、仿真演示场景中，这类烟支结构的三维建模常被用作基础拉伸、包覆、材质渲染的典型练习案例，很多刚接触三维结构设计的从业者，都会从这类规则回转体加局部细节的物件入手，熟悉软件的基础特征操作逻辑。从实际结构来看，常规烟支整体为细长回转体结构，整体长度参考常规市售卷烟的通用尺寸，总长度控制在84mm左右，整体外径统一为7.8mm，这个尺寸边界是建模时首先要确定的安装与外形基准，所有后续的细节特征都要基于这个基础回转体进行拆分。烟支整体分为三个功能段，最下端是烟丝填充段，长度约为59mm，这一段的外表面是模拟卷烟纸的哑光白色质感，靠近滤嘴的位置有一圈模拟水松纸接装的环带，环带宽度约为5mm，表面做浅棕色的哑光材质处理，

　　还可以添加细微的环形压痕细节还原真实接装纸的压合痕迹。中间的滤嘴段长度约为25mm，外表面同样是水松纸包裹的浅棕色质感，靠近烟丝段的位置有一圈模拟金箔装饰线的环形凸起，宽度约1mm，做金属金色的材质渲染，还原真实烟支的装饰细节。最上端是烟支的点燃端，端面做轻微的不规则凹陷处理，模拟烟丝填充后的端面不平整效果，同时可以添加极细微的深色杂点，还原烟丝的混合质感。建模过程中，首先用凸台拉伸做出整体的回转基体，之后通过分割线将三个功能段的边界拆分出来，单独给不同分段赋予对应的材质属性，接装纸的环带和金色装饰线可以用包覆特征或者环形凸台来实现，不需要做过于复杂的曲面拆分，因为烟支本身是规则回转体，过度的特征拆分反而会增加模型的冗余数据，

　　不利于后续的渲染和装配调用。在教学演示场景中，这个模型可以用来讲解回转类零件的建模思路，从基础基体到局部细节的递进式特征创建逻辑，也可以用来演示不同材质的渲染参数调整，比如哑光纸材、半哑光水松纸、金属装饰线的材质参数区别，帮助初学者理解材质质感和模型结构的匹配关系。从实际用途来看，这类模型除了软件教学练习之外，也可以用在控烟宣传的三维动画场景中，作为演示道具搭配肺部结构模型，展示吸烟对人体的危害过程，这时候模型的尺寸精度不需要达到工业级的公差要求，只要外形比例准确、细节还原到位就可以满足使用需求。建模时需要注意几个容易出错的细节，一是不同分段的衔接位置要做完全的重合约束，不能出现缝隙或者重叠面，

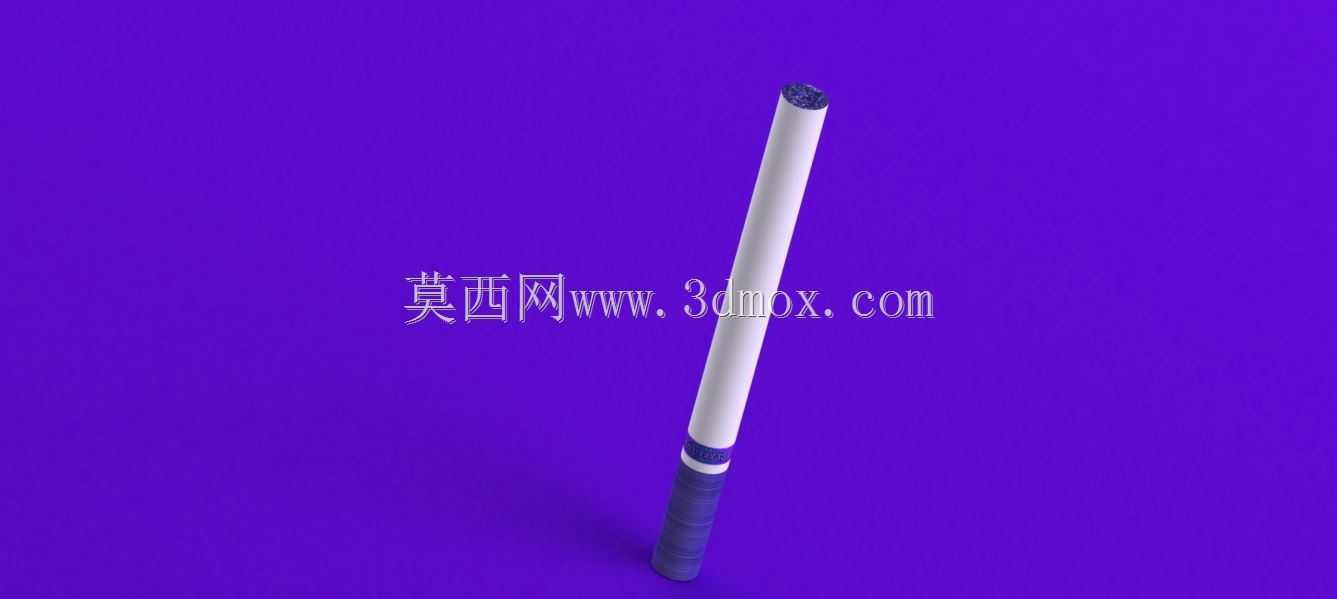

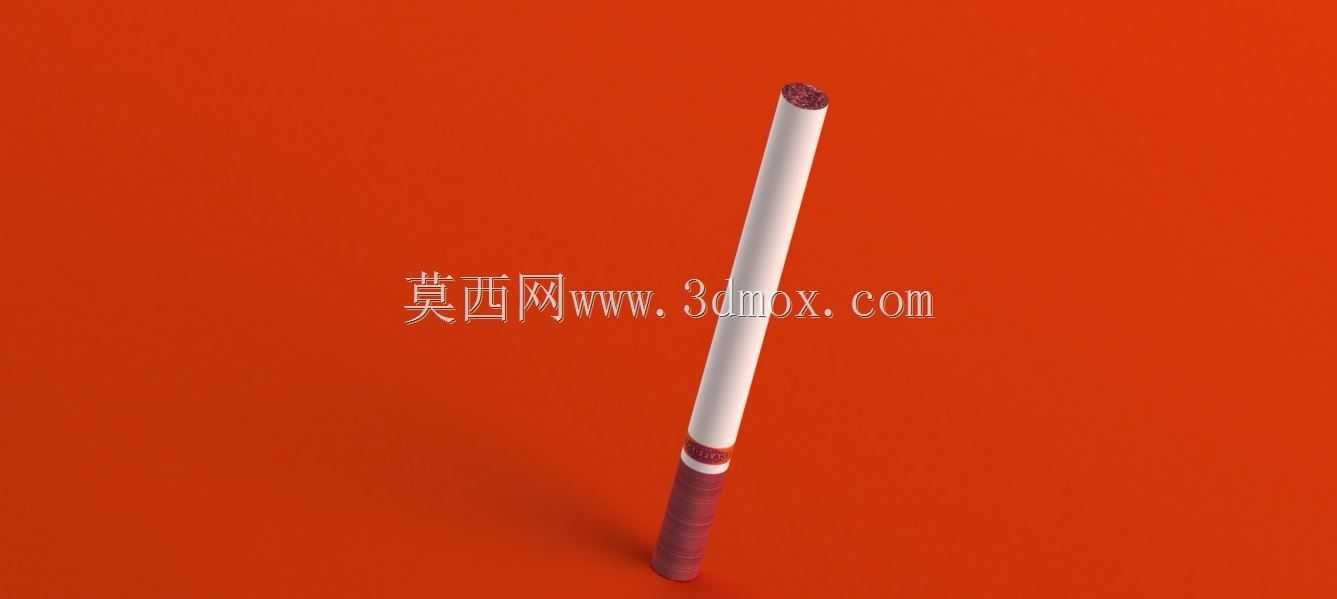

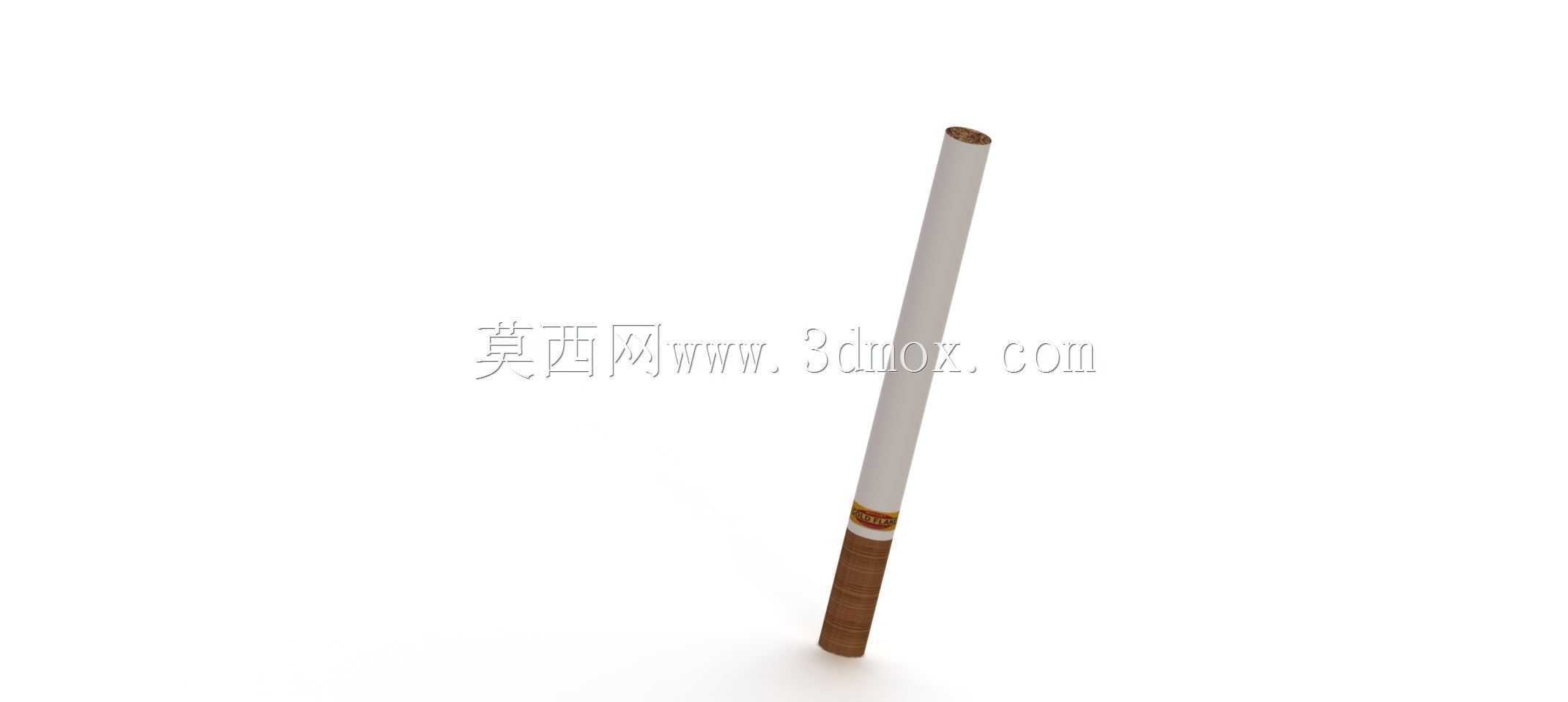

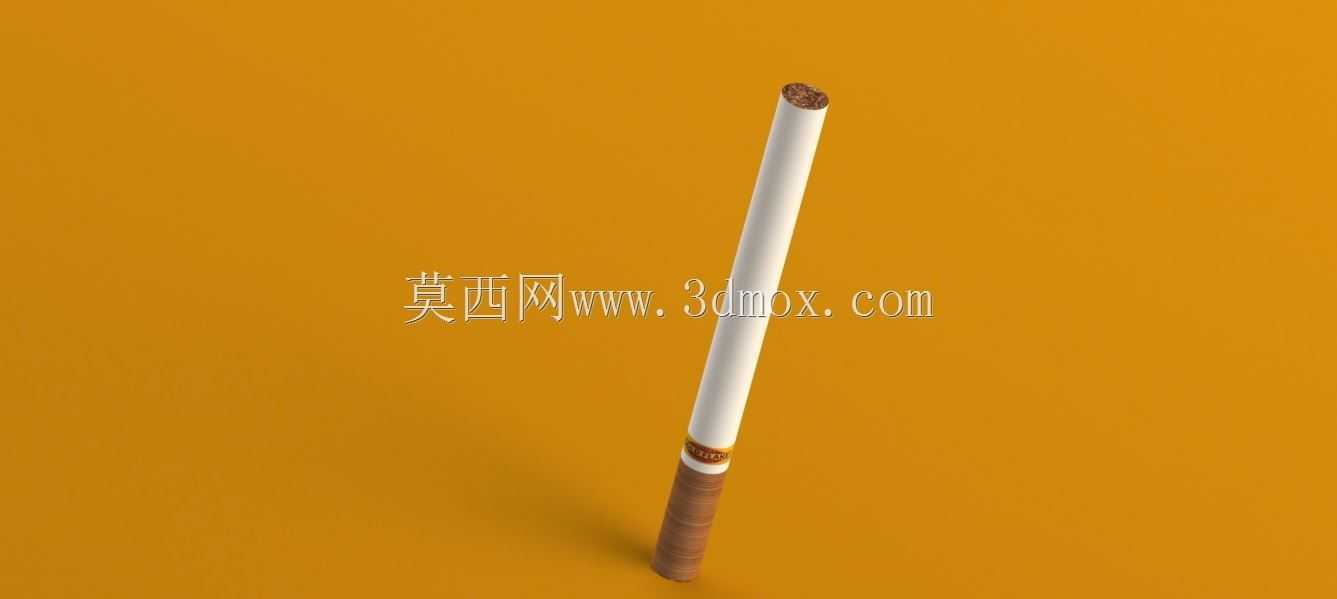

　　否则后续渲染的时候会出现破面或者材质穿模的问题；二是点燃端的不规则凹陷不要做过大的变形，否则会破坏烟支整体的细长回转体视觉比例，显得失真；三是滤嘴段和烟丝段的直径要保持完全一致，不能出现接装位置直径突变的情况，真实烟支的接装纸是包裹在卷烟纸和滤嘴外侧的，实际直径是统一的，建模时如果把接装纸做成额外的凸台，要控制凸台的高度在0.05mm以内，既体现出包裹的层次感，又不会出现直径明显变大的违和感。另外在做渲染的时候，烟支的放置角度通常采用倾斜放置，和水平面呈75度左右的夹角，背景用纯白色来突出烟支本身的结构细节，灯光采用柔和的漫反射光源，避免出现过硬的阴影遮挡住滤嘴和烟身的细节特征。对于结构设计从业者来说，这类看似简单的日常物件建模，其实是锻炼特征简化能力的很好练习，不需要把内部的烟丝纤维、滤嘴的醋酸纤维结构都做出来，只要把外表面的可见结构还原准确，控制好模型的整体文件大小，满足场景使用需求就是合格的模型，过度追求内部不可见的细节反而会违背建模的实用性原则，不管是做教学演示还是宣传场景的道具，模型的轻量化和外形准确性永远是优先考虑的要素。
