双侧折返式工业施工通行天桥结构

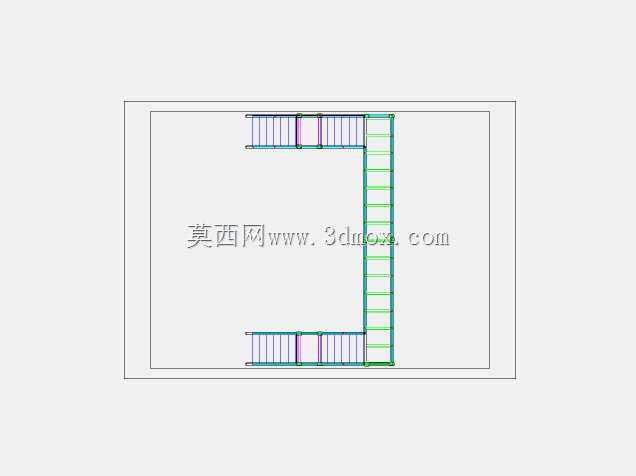

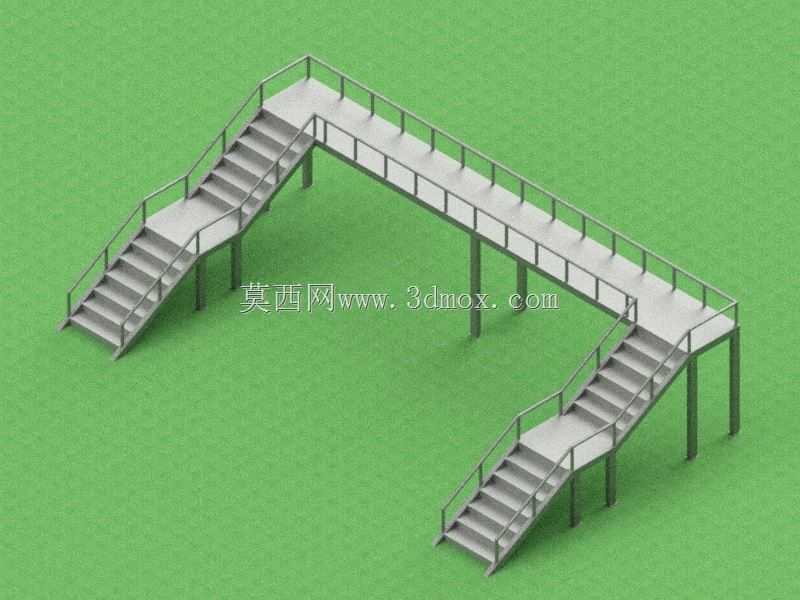

　　这类双侧折返式施工天桥，常应用在厂区设备巡检通道、施工场地跨障通行、生产线跨线运维登高场景中，核心作用是在存在地面障碍物、设备高差、管线排布的作业区域，为作业人员提供稳定安全的立体通行路径，避免人员绕行或直接跨越危险区域，降低现场作业的磕碰、坠落风险。从结构设计逻辑来看，整体采用对称折返布局，中间段为水平通行平台，两端分别设置斜向梯段连接地面，相比直跑梯道，这种布局能在有限的水平投影范围内满足通行高度要求，大幅压缩安装所需的场地长度，适配多数厂区、施工现场局促的安装空间。梯段与平台的受力传递路径清晰，每段斜梯下方设置多根垂直支撑立柱，立柱底端可通过膨胀螺栓与硬化地面固定，也可焊接在预埋钢板上，平台段的支撑立柱均匀排布，

　　将平台面的活荷载、恒荷载均匀传递到地面基础，避免局部应力集中导致结构变形。护栏部分采用连续式圆管栏杆设计，沿梯段、平台边缘全程布置，栏杆高度符合工业作业场所的防护要求，立杆间距控制在防止人员跌落的安全范围内，扶手的倾斜角度与梯段坡度完全匹配，人员上下梯时可全程抓扶，保障通行过程中的稳定性。梯步采用等步距等步高设计，每级踏步的高度、深度符合人体工程学要求，长时间上下通行不易产生疲劳，踏步表面可根据使用场景增设防滑纹路或防滑条，适配潮湿、有油污的作业环境。设计过程中优先考虑安装边界的适配性，整体结构采用模块化拆分思路，梯段、平台、护栏、立柱均可拆分为独立构件，运输时可叠放装载，现场安装时通过螺栓拼接或现场焊接即可完成组装，

　　不需要大型吊装设备配合，适合施工场地临时布设、厂区后期改造加装的场景。水平平台段的净通行宽度满足单人携带工具通行的需求，两端梯段的宽度与平台段保持一致，避免通行过程中出现宽度突变引发的磕碰。结构选材上优先采用常用型钢构件，立柱、梯梁采用矩形钢管或槽钢，踏步采用花纹钢板弯折成型，护栏采用焊接钢管，所有构件的规格选型均匹配常规工业场景的活荷载要求，可承受作业人员携带常规工具通行的荷载，同时预留一定的安全余量。在实际应用中，这类天桥还可根据现场的跨障高度、地面障碍物的分布调整梯段长度、平台高度，若现场存在管线、设备突出的情况，可对应调整支撑立柱的位置，避开地下管线或地面设备基础，不需要大幅改动整体结构形式。相比临时搭设的脚手架通道，

　　这种标准化设计的施工天桥结构稳定性更强，防护设施更完善，可长期反复周转使用，适配不同作业场景的通行需求，在工业厂区运维、施工现场跨线作业、设备安装登高作业中都能发挥稳定的通行保障作用。结构的连接节点设计兼顾强度与拆装便利性，梯段与平台的连接位置采用加劲板强化，避免长期使用后节点处出现变形松动，护栏与梯段、平台的连接采用满焊处理，保证防护结构的整体刚度，不会因人员倚靠、抓扶出现晃动。
