带滚珠丝杠结构的液压驱动活塞组件

　　在液压传动与直线进给复合的工况场景里，这类集成滚珠丝杠结构的液压活塞，常被用于需要兼顾大推力输出与精准位移调控的设备单元，比如专用机床的进给锁紧回路、非标自动化设备的压装执行端、液压工装的定位夹紧模块，都能见到这类复合结构活塞的应用。和普通纯液压驱动的活塞不同，它把滚珠丝杠的精密传动特性和液压驱动的大负载能力做了结构整合，不需要额外加装独立的位移反馈与锁止机构，就能在液压推力输出到位后，依靠丝杠副的自锁特性保持位置精度，避免普通液压活塞容易出现的泄压位移问题。

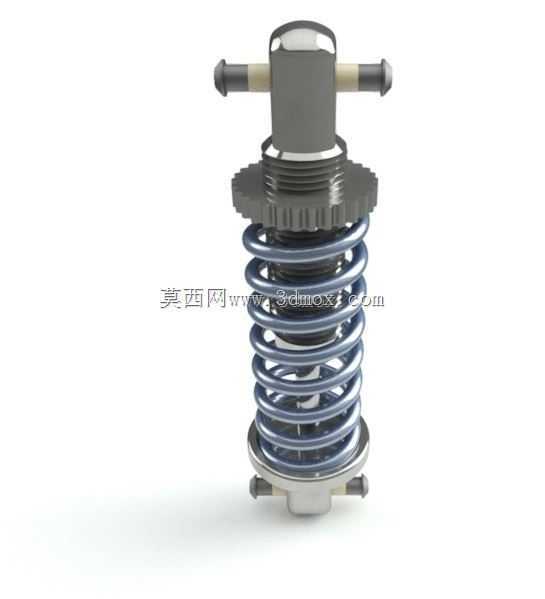

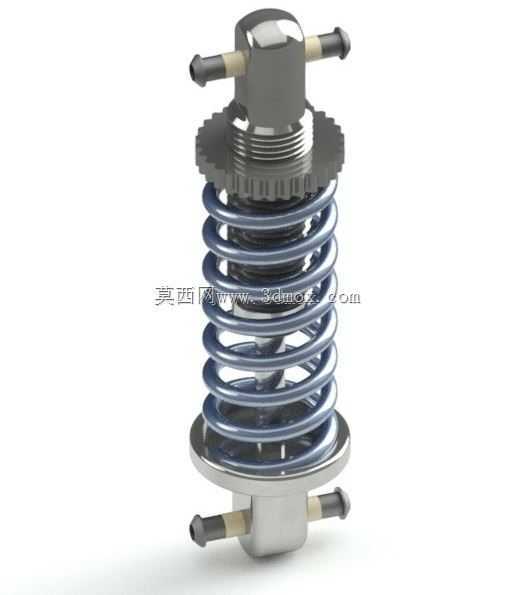

　　从结构设计逻辑来看，整个组件的核心分为三个功能段：上部的丝杠连接端做了双侧销轴的快装接口，适配常见的拨叉式传动连接，不需要额外加工法兰连接孔就能快速和外部负载摆臂对接，接口的销轴直径做了标准化适配，能兼容多数同推力等级的液压执行机构安装位；中间段的复位弹簧采用了等节距圆柱螺旋压缩弹簧设计，弹簧的线径、中径和有效圈数经过匹配计算，在液压腔卸压时能提供足够的复位推力，同时不会因为弹簧刚度过大增加液压驱动时的无用功损耗，弹簧上下两端都做了磨平处理，和上下支撑面的贴合度更高，避免活塞往复运动时弹簧出现偏磨、卡滞的问题；下部的缸体配合端同样做了双侧销轴结构，和上部连接端形成对称的受力布局，让整个组件在承受偏载力的时候，受力点能均匀分布在中心轴线上，减少单侧磨损带来的密封失效风险。

　　安装边界方面，整个组件的最大外轮廓是中间弹簧的支撑法兰直径，安装时需要预留的径向空间要大于法兰外径至少5mm，避免弹簧往复伸缩时和周边安装架产生刮擦；轴向的安装尺寸要考虑活塞的最大行程余量，不能把上下安装点的距离设置成活塞完全压缩后的长度，要预留至少10mm的缓冲间隙，避免活塞运动到下止点时出现刚性碰撞。上部的外螺纹段是用于和外部缸体端盖配合的密封连接位，螺纹的公差配合选用了中等精度的间隙配合，装配时可以在螺纹表面涂抹少量密封脂，既能保证连接密封性，也能方便后期维护拆卸。

　　实际使用过程中，这类活塞的液压油进油口就设置在上下销轴的中心通孔位置，不需要额外布置外置的液压管路，能让整个执行单元的结构更紧凑，减少管路泄漏的风险点。滚珠丝杠副被集成在活塞的内部芯轴位置，液压驱动活塞做直线运动的同时，丝杠副会同步把直线位移转化为可检测的转动量，也可以通过外接转角传感器实现活塞位移的闭环控制，相比普通活塞靠行程开关定位的方式，位置控制精度能提升一个数量级。在做三维建模的时候，要特别注意弹簧的并圈位置和活塞上下止点的对应关系，避免弹簧压并时活塞还没到达设计行程，同时要校核上下销轴的剪切强度，确保在最大液压推力输出时，销轴不会出现塑性变形；密封槽的尺寸要和选用的O型圈规格匹配，槽深和槽宽的公差要控制在标准范围内，避免密封件过度压缩导致使用寿命缩短，或者压缩量不足出现泄压漏油的问题。

　　很多设计人员在做这类复合活塞选型的时候，容易忽略滚珠丝杠副的额定动载荷和液压最大推力的匹配，要是丝杠的承载能力低于液压输出的最大推力，很容易出现丝杠滚道压溃、钢珠碎裂的问题，所以在结构设计阶段就要把液压系统的溢流阀调定压力作为载荷计算的基准，给丝杠副留够至少1.5倍的安全系数。另外弹簧的疲劳寿命也要结合活塞的往复工作频率做校核，对于每分钟往复次数超过30次的高频工况，要选用疲劳强度更高的弹簧钢丝材料，避免弹簧在长期使用后出现弹力衰减，导致活塞复位不到位的故障。
