原木装卸作业夹爪属具结构设计

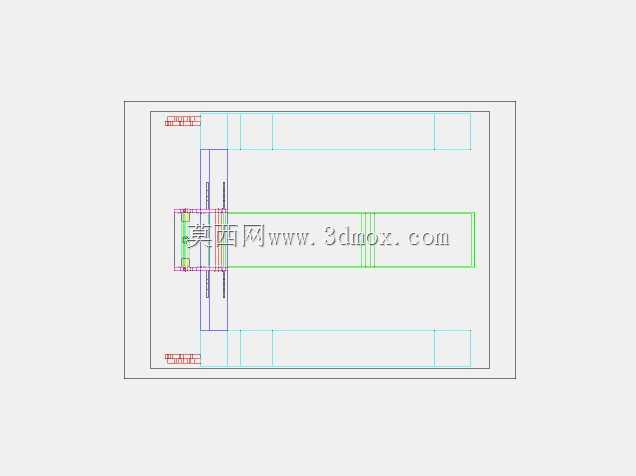

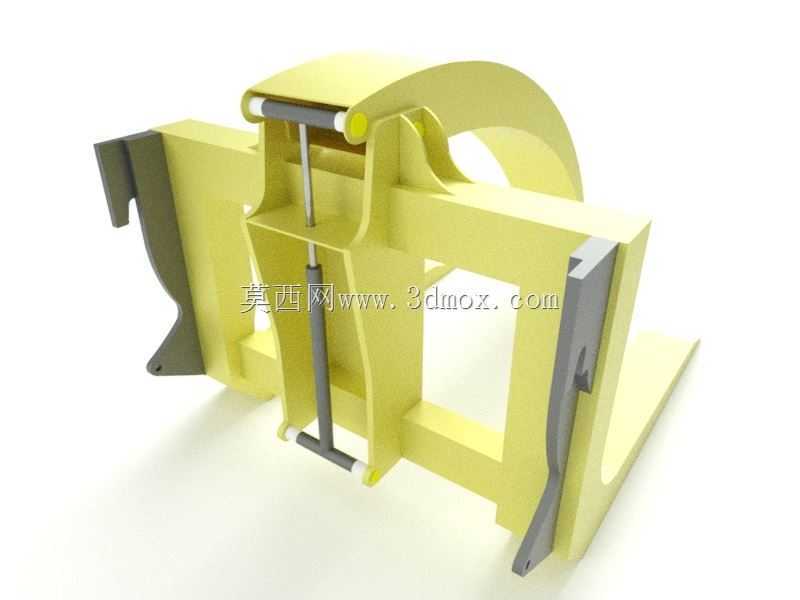

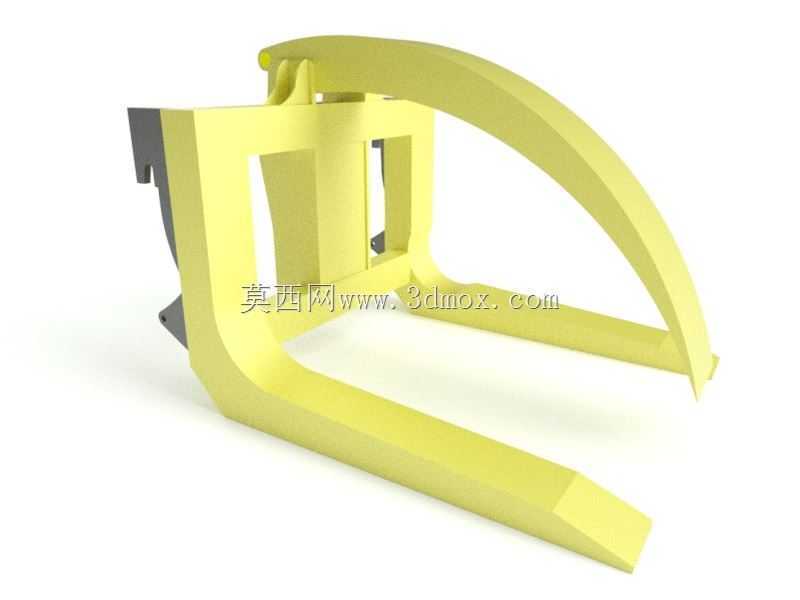

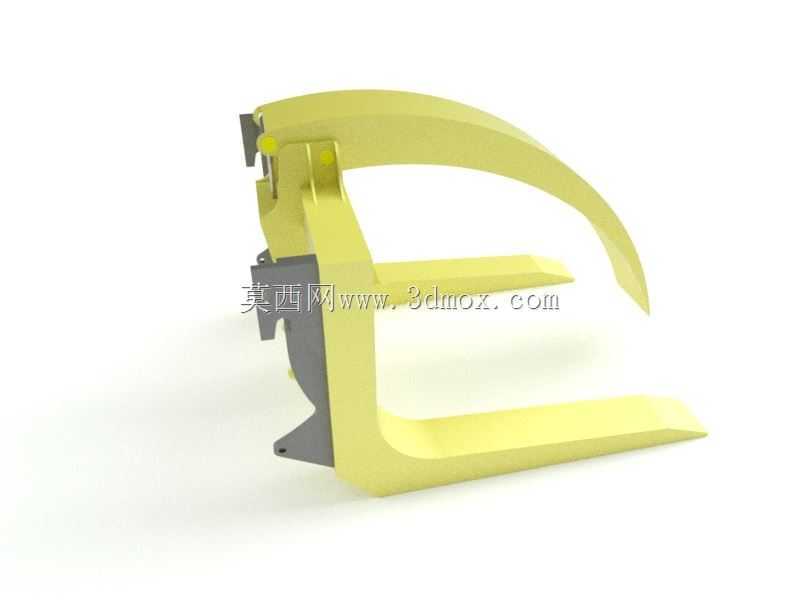

　　在林区木材转运、贮木场堆垛、人造板厂原料上料、港口木材接卸这类场景里，原木这类长尺寸、大重量、外形不规则的圆柱状物料，装卸转运一直是效率瓶颈，常规的货叉只能完成托盘规整物料的搬运，面对散放、堆叠的原木，很容易出现物料滚落、对位不准、单次抓取量不足的问题，这类夹爪属具就是为匹配这类作业需求开发的配套工作装置，可直接挂载在装载机、叉装车的前端动臂端，替代原有货叉完成原木的抓取、转运、堆垛作业。从结构设计逻辑来看，这套夹爪采用弯臂式抱夹结构，没有采用多爪对心的设计，而是用两个大曲率的弧形弯臂配合下部的承托叉臂，形成半包围的抱持空间，这种结构的优势在于对不同径级的原木适配性更强，小到单根小径级造纸材，大到数根并排的大径级原木，

　　都能通过弯臂的回转动作完成抱紧，不会出现小直径物料夹不紧、大直径物料抱不住的问题。下部的承托臂采用平直加厚的箱型截面设计，作业时可以先插入原木堆的底部，作为承载基础，上部的弯臂绕铰接点回转下压，从原木的上侧完成压紧，整个抱持过程中，物料的重力主要由下部承托臂承担，上部弯臂主要提供防滚落的压紧力，这种受力分配方式可以降低铰接销轴和驱动油缸的受力负载，延长结构件的疲劳寿命。安装边界上，这套属具的背部采用标准的装载机快换接板结构，挂接尺寸匹配主流吨位轮式装载机的动臂端安装距，不需要对主机的动臂结构做额外改装，快换接口的销轴孔位同轴度公差控制在0.2mm以内，挂接后不会出现旷量，作业过程中不会出现属具晃动的问题。整体外形宽度控制在2.

　　2米级别，适配林区作业的窄路通行需求，不会因为属具过宽影响林间转运的通过性，弯臂完全张开时的最大开口尺寸可达1.8米，完全收拢时的最小抱持直径可到0.2米，覆盖了绝大多数商用原木的径级范围。结构细节上，所有弯臂和承托臂的折弯处都做了大圆角过渡，避免应力集中导致的焊缝开裂，铰接位置采用镶嵌式耐磨铜套，配合黄油嘴实现定期润滑，长期作业下铰接位置的磨损量可以控制在很低的水平，不需要频繁更换衬套。爪尖位置做了收窄的坡口处理，插入原木堆的时候可以减少插入阻力，不需要反复调整对位就能顺利插到料堆底部，降低操作人员的操作强度。弯臂的内侧没有额外加装尖齿，而是采用平滑的弧面接触，一方面可以避免夹伤原木表面，减少高档木材的装卸损耗，

　　另一方面也能避免勾扯到树皮、枝桠残留导致的卸料卡滞。作业过程中，这套夹爪的动作逻辑和主机的液压系统匹配，弯臂的回转由主机的第三路液压输出驱动，操作人员只需要在驾驶室内操作手柄就能完成夹爪的开合，配合主机的动臂举升、收斗动作，可以一次性完成对位、插入、抱紧、举升、转运、卸料的全流程，相比传统的钢丝绳捆扎吊装作业，作业效率可以提升三倍以上，同时不需要额外的捆扎辅助人员，降低作业现场的安全风险。在贮木场的堆垛作业中，这种夹爪可以实现原木的整齐堆码，堆垛高度可以达到六米以上，充分利用贮木场的场地空间，在人造板厂的原料卸车环节，它可以直接从货运车辆上抓取整堆原木，不需要人工辅助解绳、分料，卸车效率远高于常规的货叉作业。设计过程中，整个结构的受力仿真按照最恶劣的偏载工况做了校核，也就是当抓取的原木重心偏向夹爪一侧时，单侧承托臂承受全部负载的工况下，结构件的最大应力远低于材料的屈服强度，焊缝位置的疲劳安全系数满足工程机械的行业标准，长期重载作业下不会出现结构变形、焊缝开裂的问题。铰接销轴采用调质处理的40Cr材质，表面做淬火处理，硬度达到HRC45-50，耐磨性能优异，配合双层防尘密封圈，避免林区作业时的木屑、沙尘进入铰接间隙造成异常磨损。
