轿厢门配套锁止式脚踏结构

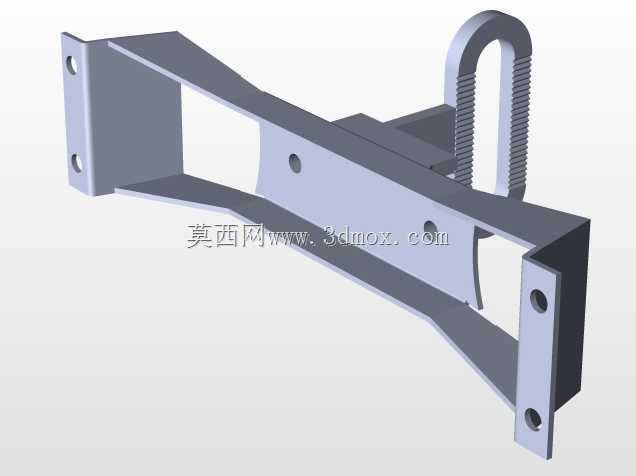

　　该脚踏结构主要配套电梯轿厢门系统使用，在日常维保、轿门调试作业场景中，为作业人员提供稳定的踩踏支撑点位，同时集成锁止卡位功能，可在特定工况下固定轿门的开启位置，避免作业过程中门体意外滑移引发安全隐患。从结构布局来看，主体采用长条形槽式承载底座，底座两端延伸出带安装孔的固定翼，安装孔位间距匹配常规轿门地坎侧方的预装螺孔位置，安装时无需额外对门体结构进行打孔改造，可直接适配多数主流规格的乘客电梯、载货电梯轿门侧装空间，底座整体宽度控制在120mm以内，长度适配轿门侧边预留的180mm安装间隙，不会超出地坎边界干涉门体正常开合行程。

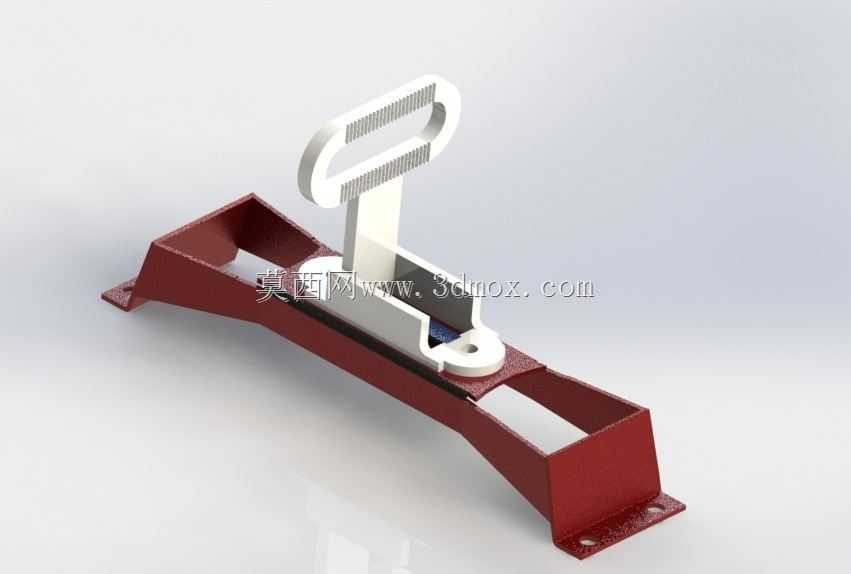

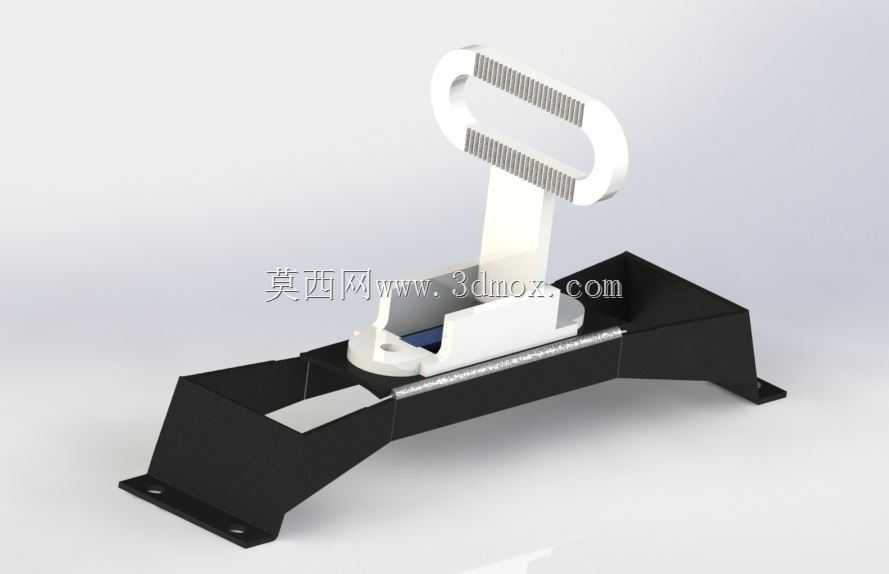

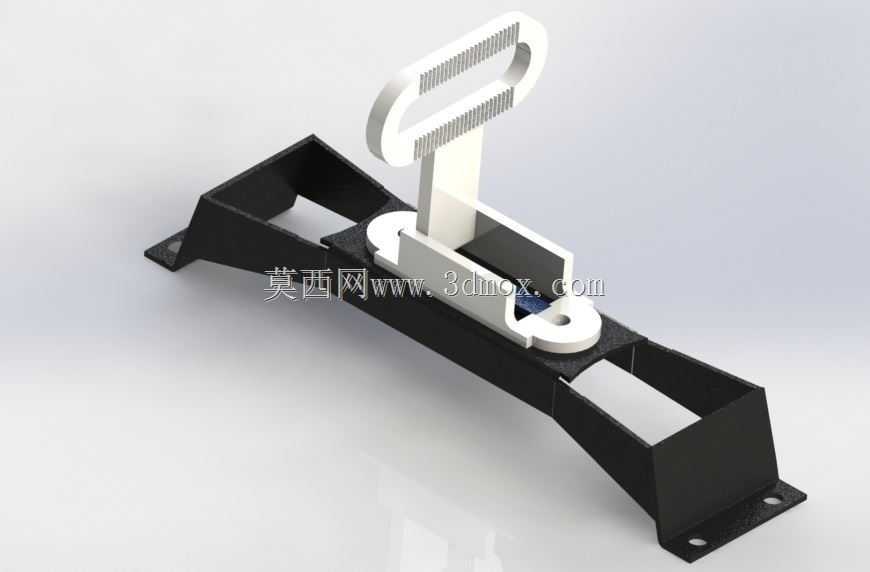

　　承载踏板部分采用带防滑齿纹的环形踩踏面，齿纹深度1.2mm，可在作业人员鞋底沾有油污、灰尘的工况下提供足够摩擦力，避免踩踏打滑；踏板与底座之间通过立式支撑臂连接，支撑臂采用变截面结构，靠近底座的位置做加厚处理，可承受不超过150kg的垂直踩踏载荷，满足单人作业的承重需求。集成的锁止卡位结构设置在支撑臂与底座的连接位置，当踏板踩下至行程下限位置时，卡位结构自动卡入底座预设的卡槽内，此时轿门被锁定在半开位置，无需额外放置门阻；解锁时只需向上提拉踏板顶部的环形把手，卡位结构脱离卡槽，踏板可随支撑臂复位，轿门即可恢复正常开合动作。

　　设计过程中优先考虑了现场安装的便捷性，整体结构无零散易脱落的小零件，所有活动连接部位均采用一体式销轴装配，避免维保过程中零件掉落至电梯井道引发次生故障；底座的槽型结构一方面降低了整体自重，另一方面可容纳踩踏过程中掉落的灰尘、细小杂物，避免杂物卡入活动连接部位导致结构卡滞。活动关节位置预留了0.3mm的配合间隙，适配电梯井道内温差变化带来的金属件热胀冷缩量，避免低温环境下结构出现卡涩问题；所有外露金属边缘均做了R2圆角处理，避免安装、使用过程中划伤作业人员或刮损门体装饰面。

　　从实际使用场景出发，该结构的踩踏面高度距离地坎安装面为85mm，符合人体工程学踩踏高度，作业人员站立时单脚踩踏无需过度弯曲脚踝，长时间作业也不易产生疲劳；锁止结构的触发力度设置为30N，既不会因为轻微触碰导致误锁止，也不需要作业人员用过大的力踩下即可触发锁定。整体结构的受力路径经过优化，垂直踩踏的载荷通过支撑臂直接传递至两端的安装固定点，不会对轿门的门板结构产生额外的侧向挤压力，避免长期使用导致门板变形。底座底部与安装面之间预留有2mm的调整间隙，可适配安装面存在少量平面度误差的现场情况，安装时可通过薄垫片调整水平度，保证踏板活动顺畅无卡顿。
