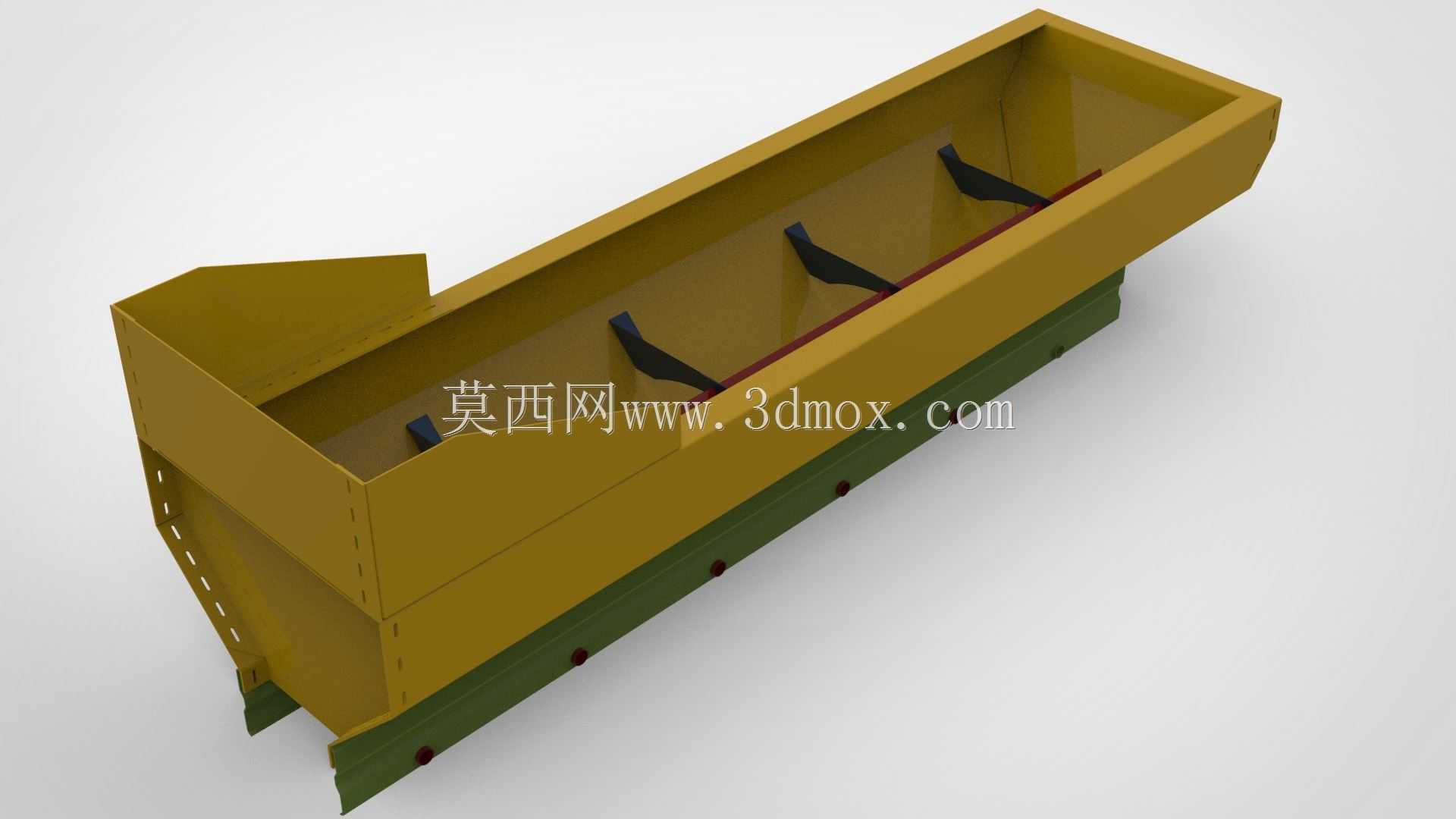

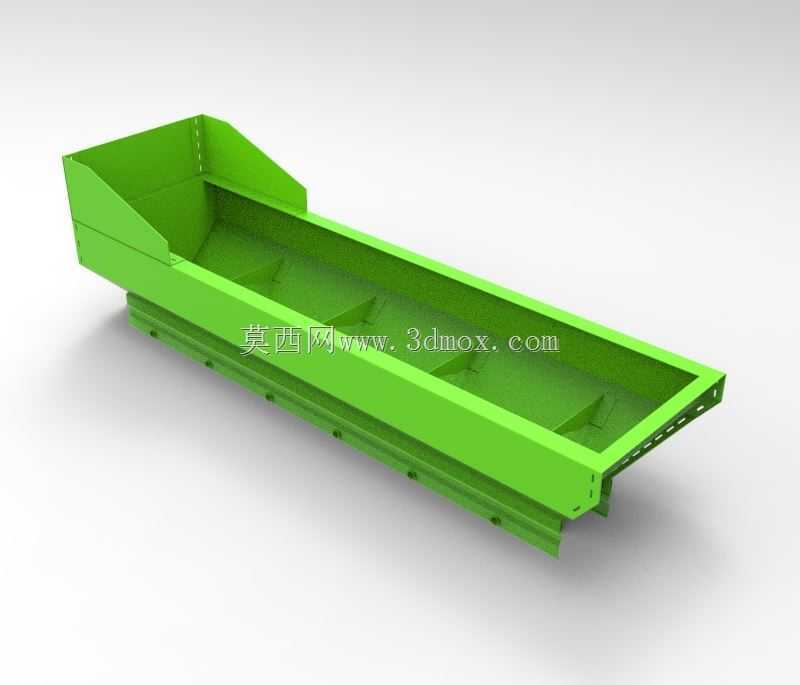

胶带输送用船型钣金接料槽结构

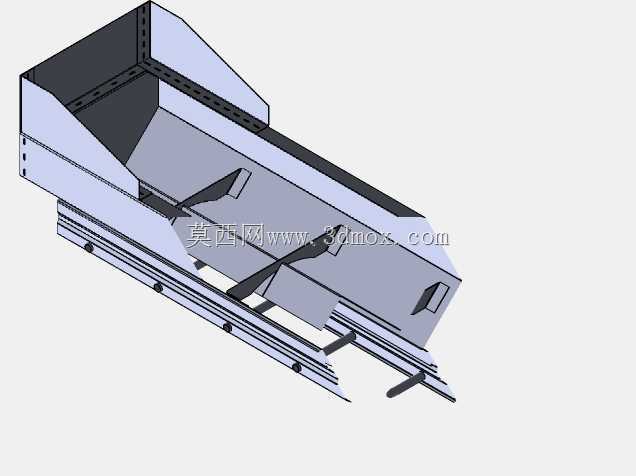

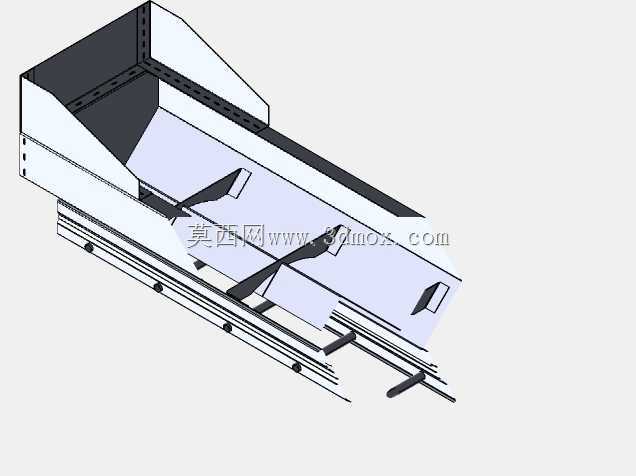

　　散料输送场景里，这类船型钣金接料槽常布置在胶带机的受料点位置，承接上游来料、引导物料平稳落到胶带承载面上，避免散料直接冲击胶带造成跑偏、磨损甚至撕裂，在矿山、粮食加工、建材转运、散货仓储的输送线中都能见到这类构件的身影。不同于普通直槽结构，船型的渐变收窄轮廓是顺着物料下落的流动趋势设计的，进料端的宽口结构可以覆盖上游卸料的落料范围，减少物料撒漏，槽体向出料端逐步收窄，能把物料收拢到胶带的中心区域，避免偏载带来的胶带跑偏问题，这也是很多现场运维人员在处理受料点撒料、跑偏故障时优先考虑更换这类槽体的核心原因。从结构设计逻辑来看，整个槽体采用钣金折弯拼接工艺制作，没有多余的铸造或厚重焊接结构，槽壁的折弯加强筋顺着槽体长度方向布置，

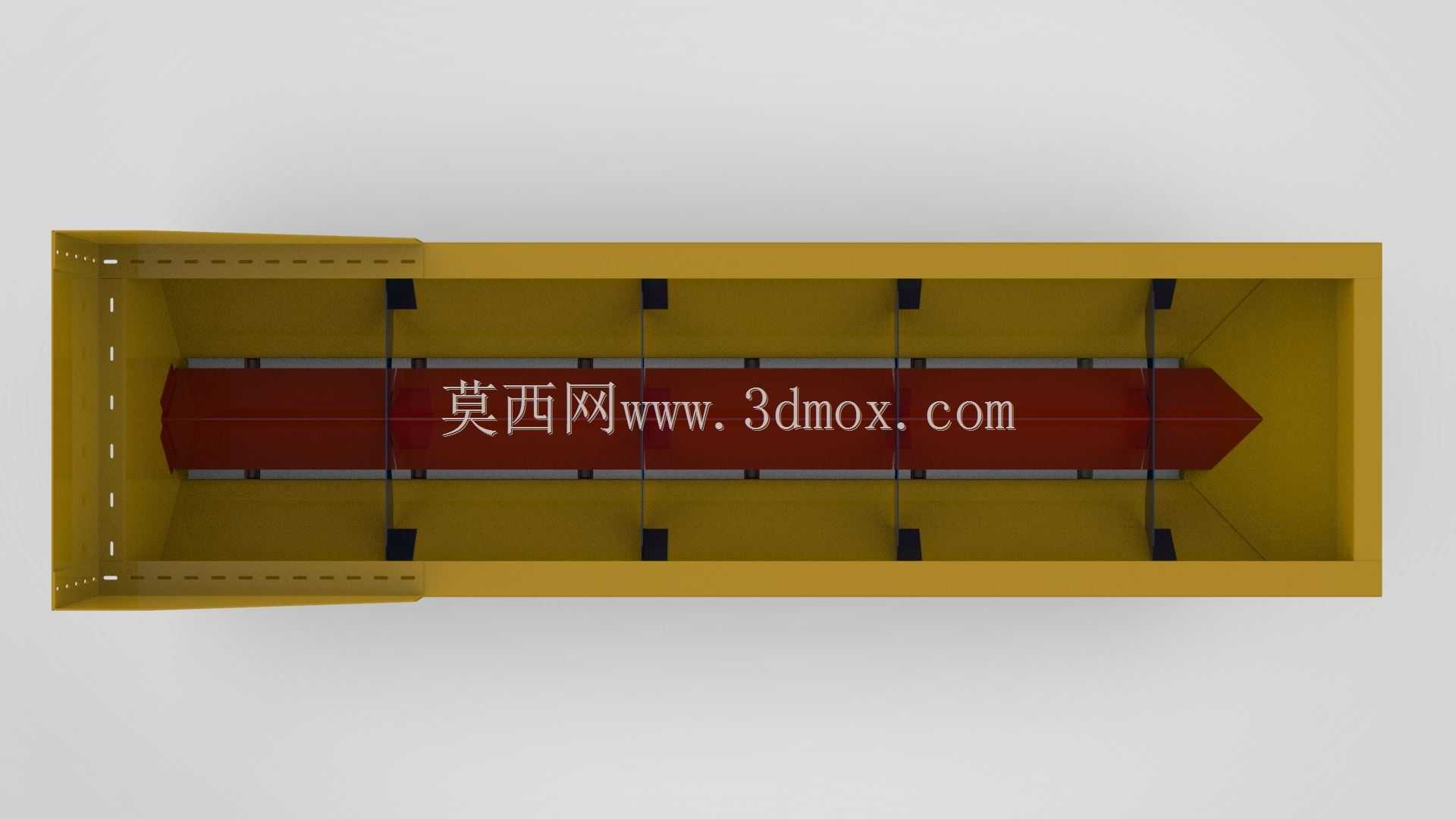

　　既可以提升槽壁的抗冲击刚度，承受散料下落的连续冲击，又能控制整体构件重量，降低安装时的吊装难度与配套支架的载荷负担。槽体底部的安装边预留了等距的安装孔位，安装时可以直接和下方的支撑机架通过螺栓紧固，不需要现场额外配焊，适配不同带宽的胶带机安装时，只需要调整支撑机架的横向跨度就能完成适配，安装边界的容错空间比较大。槽体一端的抬高挡边结构，是为了阻挡物料下落时向进料端反冲撒漏，尤其是输送颗粒度较大、下落速度快的矿石、建筑垃圾等物料时，这个挡边能把反弹的物料挡回槽内，减少现场的清理工作量。槽体内部的折弯加强结构没有突出的棱角，所有转角位置都做了圆弧过渡处理，避免物料在槽内积料挂壁，输送粘性较大的粉料比如水泥、粉煤灰时，

　　也不容易出现槽内堵料的情况。实际选型搭配时，这类接料槽的长度需要匹配上游卸料点的落料高度，落料高度越高，物料的水平分速度越大，槽体的长度就需要相应加长，给物料足够的减速引导距离，避免物料冲出槽体落到胶带之外。槽体的宽度设计需要比胶带的有效承载宽度宽出100到150毫米，给物料的散落留出足够的余量，同时槽体的下沿距离胶带面的间隙要控制在20到30毫米，间隙太小容易刮伤胶带表面，间隙太大又会出现细料从缝隙处撒漏的问题。钣金材质的选择通常根据输送物料的特性调整，输送普通粮食、煤炭等无腐蚀性物料时采用普通冷轧钢板折弯制作即可，输送有腐蚀性的化工散料或者潮湿物料时，可以更换为不锈钢板材或者在槽体内壁衬耐磨衬板，延长构件的使用寿命。

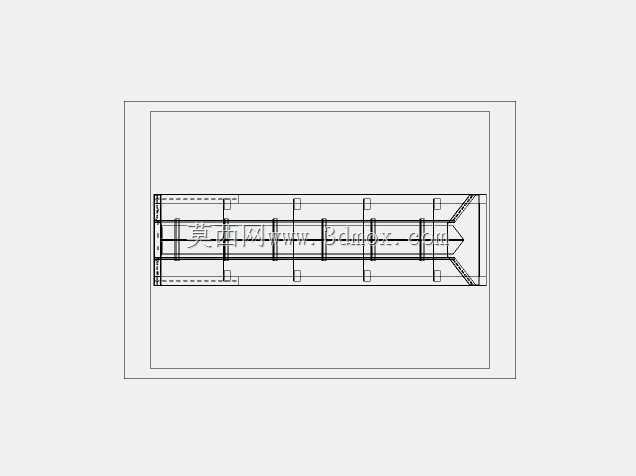

　　很多现场改造项目里，这类钣金接料槽因为制作精度高、安装适配性强，比现场手工焊接的简易接料槽使用寿命长2到3倍，而且后期维护时只需要更换磨损严重的槽壁板块，不需要整体拆除更换，能大幅降低运维的材料成本与停机时间。设计建模过程中，这类钣金结构需要重点把控折弯系数的设置，所有折弯边的避让间隙、拼接焊缝的预留位置都要符合钣金加工的工艺要求，避免出现加工时折弯干涉、拼接错位的问题，底部安装孔的定位尺寸需要和常用的胶带机中间架安装孔位匹配，做到出厂即可直接安装，不需要现场二次加工。槽体两侧的外翻边结构除了提升槽体的整体刚度之外，还可以作为防尘密封罩的安装基础，在有防尘要求的输送场景中，直接在翻边上安装密封胶皮和防尘罩，就能把整个受料点封闭起来，减少粉尘外溢，不需要额外焊接密封安装的支架，进一步压缩现场安装的工作量。
