悬臂式物料分流分配机械结构设计

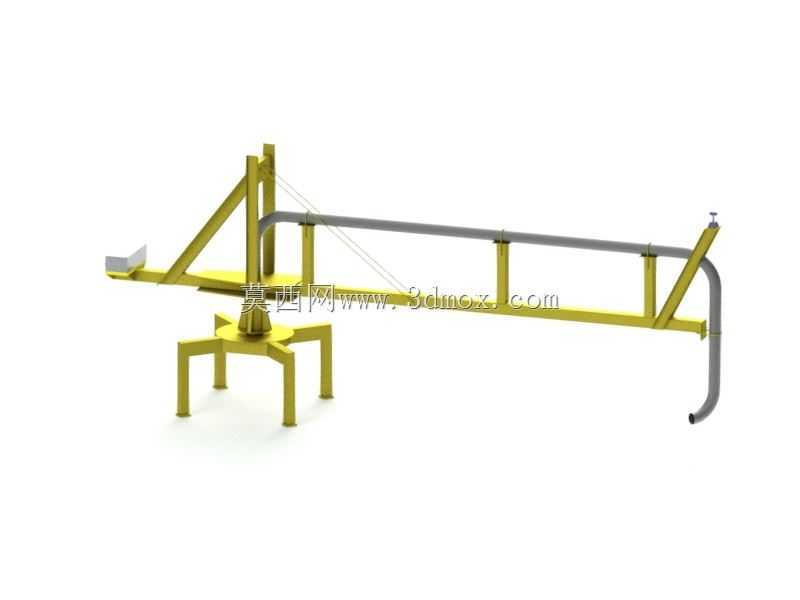

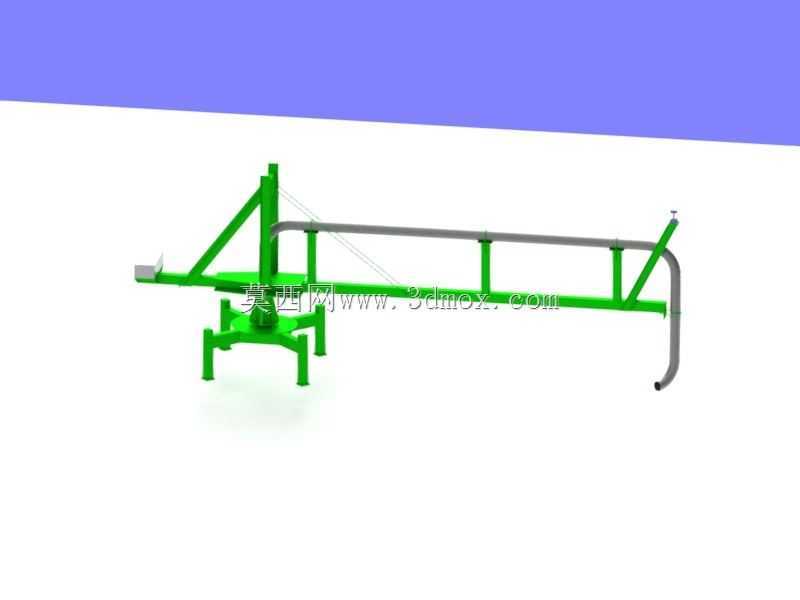

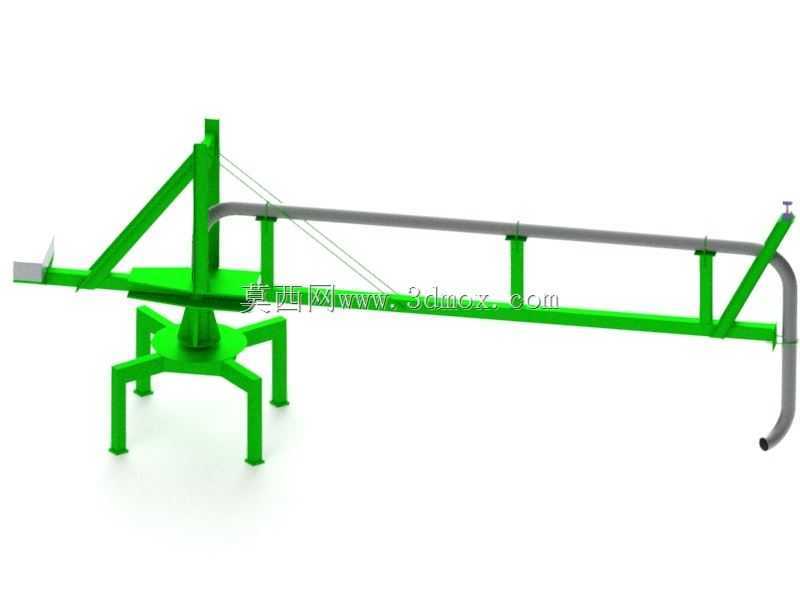

　　在散料处理、粮食仓储、建材加工这类需要对输送线来料做定点分流的作业场景里，这类悬臂式分配结构是衔接上游输送设备与下游多个受料点位的核心衔接部件，不少厂区的散料转运工位都会用到这类结构，替代传统的多岔管翻板分配结构，解决翻板结构易卡料、分配点位受限的问题。从结构组成来看，这套分配装置采用中心立柱回转支撑作为整个悬臂的承载基础，底部采用四脚支腿式落地安装结构，支腿向外张开形成稳定的支撑跨度，安装时需要保证支腿底面与预埋安装板完全贴合，通过地脚螺栓锁紧固定，整个中心立柱的安装垂直度公差需要控制在千分之一以内，避免悬臂回转过程中出现偏载卡滞。悬臂主梁采用矩形截面型钢焊接成型，主梁沿水平方向向外延伸，末端设置弯管式出料导槽，

　　导槽的弯曲半径根据输送物料的安息角设计，保证散料下落过程中不会出现堵料，导槽出口位置设置可调节的挡料板，能够根据受料点的位置微调落料轨迹。悬臂与中心立柱的连接位置设置回转支承结构，能够带动整个悬臂绕中心立柱做360度水平回转，覆盖以中心立柱为圆心、悬臂长度为半径的圆形范围内所有受料点位，相比传统的固定岔管分配，这种结构的覆盖范围更大，能够适配更多数量的受料仓位。设计过程中首先需要核算悬臂的最大载荷，根据单位时间内输送物料的最大流量、悬臂自重，计算回转支承的额定静载荷与动载荷，保证满载工况下悬臂的下绕量不超过悬臂总长度的五百分之一，避免悬臂回转过程中与周边设备发生干涉。悬臂上方设置的斜拉筋结构采用圆钢型材，两端分别与悬臂远端、

　　立柱上部铰接，通过调整斜拉筋的张紧度可以微调悬臂的水平度，抵消悬臂满载时的下绕变形，这种斜拉加强的结构相比单纯加大主梁截面的设计，能够有效降低整体结构重量，减少回转驱动的负载。整个回转动作的驱动可以根据现场工况选择手动推杆驱动或者电动减速驱动，手动驱动版本适合分配点位少、操作频率低的小型工位，电动版本则适合自动化程度高、需要远程控制的连续生产工位，驱动端设置限位结构，能够精准定位每个受料点位的位置，避免出料口偏移出现撒料。安装边界方面，需要预留中心立柱周围至少1.5倍悬臂长度的回转空间，空间范围内不能布置其他高架设备、管线，悬臂底部距离地面或者下方设备顶面的净空高度需要满足最大物料粒径的通过要求，同时预留足够的检修空间，

　　方便后期对回转支承、铰接点做润滑维护。导槽内壁可以根据输送物料的磨损特性，选择加装耐磨衬板，减少物料长期冲刷对导槽壁的磨损，延长结构的使用寿命，中心立柱内部可以预留走线空间，方便电动驱动版本的线缆布置，避免回转过程中线缆缠绕。这类结构在实际使用中，相比其他分配设备的优势在于结构简单可靠，维护成本低，没有复杂的传动部件，故障点少，对于颗粒状、粉状的散料都有很好的适配性，不管是粮食加工厂的仓顶分配，还是砂石料场的料堆分流，都可以根据实际的输送距离、处理量调整悬臂的长度、主梁截面尺寸，适配不同的作业需求。设计建模过程中需要重点校核回转支承的连接螺栓强度，以及支腿位置的地脚螺栓抗倾覆力矩，尤其是在悬臂满载转到最远点位的时候，整个结构的倾覆力矩最大，需要保证足够的安全系数，避免设备运行过程中出现失稳。另外悬臂上的导槽连接位置采用法兰螺栓连接，方便后期根据物料特性更换不同角度、不同口径的导槽，提升结构的通用性，支腿上也可以设置调节脚杯，在地面不平整的安装场景下微调整个设备的水平度，降低对安装地面的平整度要求。
