双激振电机槽式振动给料设备结构

　　在矿山破碎筛分、砂石骨料生产、煤炭洗选、建材原料输送这类散状物料处理的生产现场，给料环节的稳定性直接决定整条产线的连续运转效率，槽式振动给料机正是承担这一环节核心功能的设备，这款双激振电机布置的给料结构，在实际工况中多用于粗碎设备前端的均匀、定量给料作业，避免大块物料直接冲击破碎腔造成设备卡料、负载波动过大的问题。从现场安装的边界条件来看，这类给料设备通常布置在原料料仓卸料口下方，进料端承接料仓下落的散料，出料端对准颚式破碎机或其他粗碎设备的进料口，安装时需要预留足够的检修空间，尤其是两侧激振电机的位置，要保证日常运维时可以顺利完成偏心块调整、轴承润滑、紧固件复紧这类操作，设备整体的安装倾角通常根据物料的流动性调整，对于粒度较大、

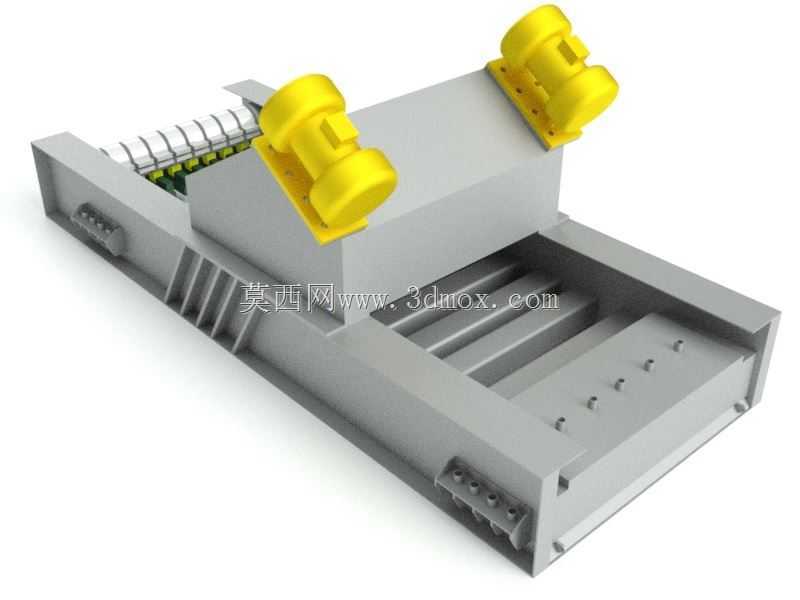

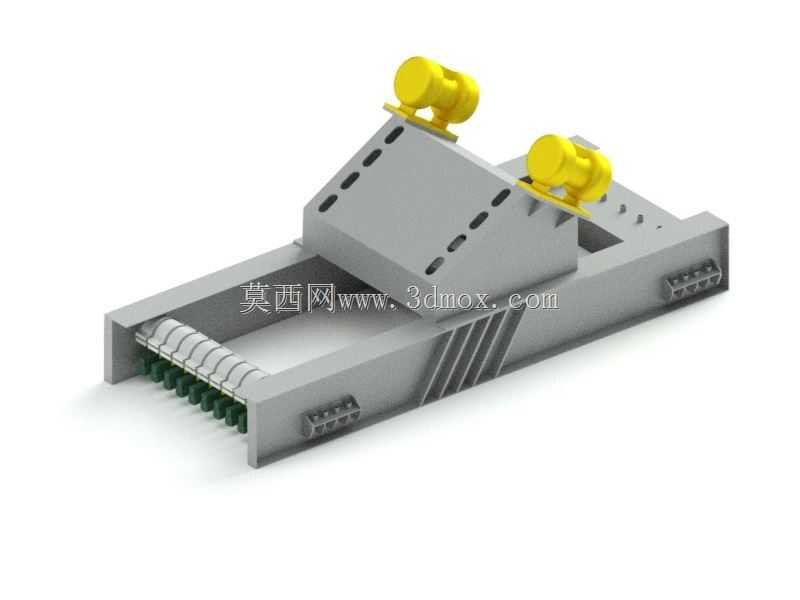

　　磨琢性强的矿石类物料，倾角一般控制在5到10度区间，既保证物料可以在激振力作用下匀速向前输送，又避免物料滑动速度过快造成给料量失控。从结构设计的逻辑来看，这款给料机采用双振动电机对称布置在料槽中后段的两侧，这种布置方式相比单电机偏心轴激振的结构，省去了复杂的传动皮带、轴承座联动结构，激振力的传递更加直接，两台同型号的振动电机反向同步运转时，横向方向的激振力会相互抵消，纵向方向的激振力叠加后带动料槽做定向直线振动，物料在槽体内受到激振力作用被周期性抛起，同时沿槽体向出料端匀速移动，最终实现连续均匀给料的效果。料槽部分的结构设计充分考虑了大块物料的冲击载荷，槽底采用加厚的耐磨钢板焊接成型，槽体内侧设置有横向排布的篦条结构，在给料的同时可以预先筛分出粒度较小的细料，直接进入下一级输送环节，减少细碎物料进入粗碎腔造成的过粉碎问题，同时也能降低破碎设备的无效负载。料槽的侧壁采用折弯加筋的焊接结构，在长期承受交变激振力和物料冲击的工况下，能够有效避免槽体开裂、变形的问题，两侧的电机安装座采用厚钢板与槽体主梁焊接为整体结构，安装面经过机加工保证平面度，避免电机安装后出现偏载造成轴承异常磨损。设备的支撑结构采用压缩弹簧作为隔振元件，分布在料槽的进料端和出料端底部，弹簧的刚度根据设备整体的动载荷、静载荷总和匹配选型，既可以保证料槽振动时的振幅稳定在设计区间，又能将振动载荷隔离在设备本体，避免振动传递到下部的安装机架或者土建基础，

　　减少现场的振动噪声和基础结构疲劳损伤。在实际选型适配时，需要根据产线的处理能力、物料的最大粒度、物料的堆积密度来调整激振电机的偏心块夹角，改变激振力的大小，从而调整料槽的振幅和物料的输送速度，对于比重较大、粒度偏大的矿石物料，可以适当加大偏心块的夹角提升激振力，保证物料能够顺利向前移动不出现堆料堵料的问题；对于粒度较小、流动性较好的粉状物料，则可以适当减小激振力，避免物料输送速度过快造成给料量超出下游设备的处理能力。这款结构的设计还充分考虑了现场的耐磨防护需求，料槽受物料冲击最严重的进料端区域，可以额外加装可更换的耐磨衬板，衬板采用沉头螺栓固定，磨损后可以快速更换，不需要整体更换料槽结构，大幅降低设备的后期运维成本。

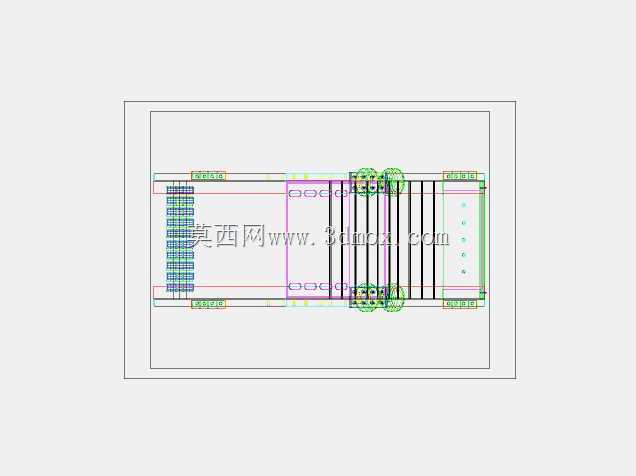

　　在安装尺寸的匹配上，进料端的宽度要大于料仓卸料口的宽度，避免物料撒落到设备外部，出料端的长度要保证物料能够全部落入下游设备的进料口范围内，设备整体的高度要匹配料仓卸料口和下游设备进料口之间的高差，避免出现物料落差过大造成的冲击磨损或者落差过小造成的堵料问题。从三维建模的角度来看，这类设备的建模需要重点保证激振电机安装位置的同轴度、弹簧安装座的位置精度、料槽篦条的间隙尺寸，这些参数直接影响后续有限元分析时的模态计算结果，也会直接决定设备加工完成后的实际运行稳定性，建模时需要对焊接结构的焊缝位置做合理简化，同时保留所有安装接口的尺寸精度，方便后续在产线整体布局中做干涉检查，避免现场安装时出现与周边设备、土建结构的位置冲突。
