工业煅烧用回转窑筒体及支撑结构

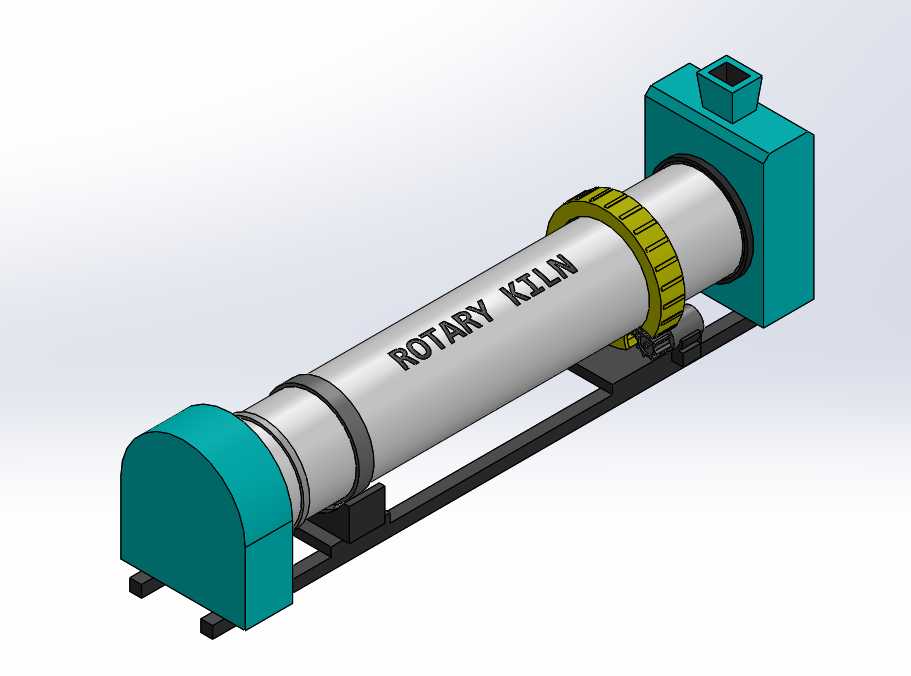

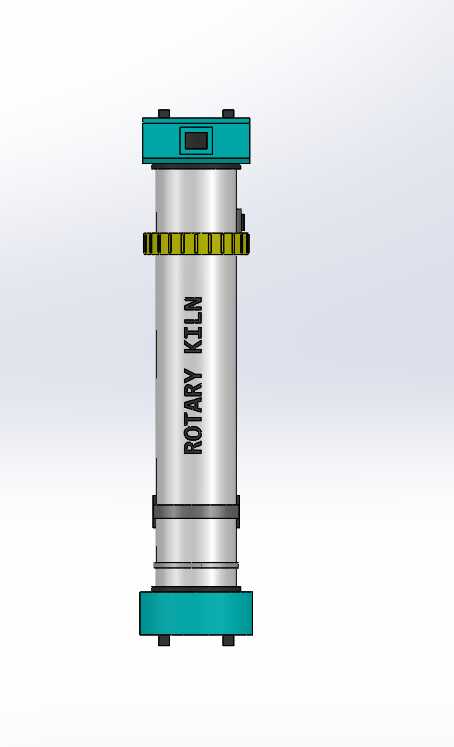

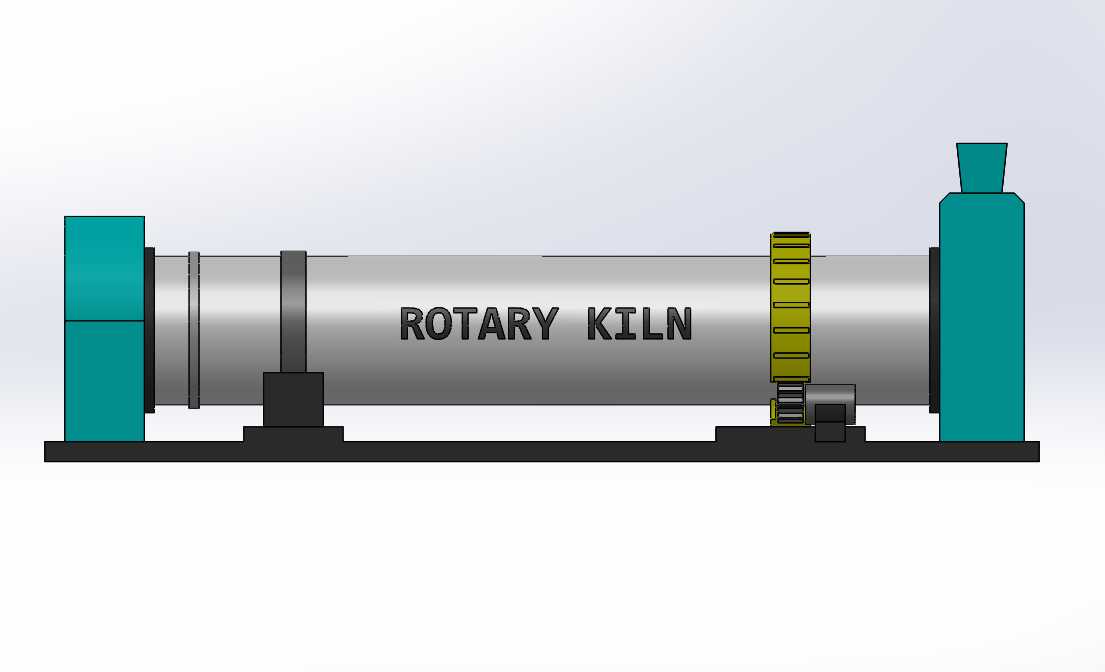

　　在建材、冶金、固废处置等连续化生产场景中，回转窑是承担物料高温煅烧工序的核心热工设备，这套三维结构完整还原了设备从进料到出料端的核心组成，可直接用于结构校核、安装模拟与配套辅机选型参考。从实际工况出发，设备采用卧式倾斜布置逻辑，筒体整体以3%~5%的斜度架设在两组托轮支撑组件上，靠筒体上的滚圈与托轮接触形成滚动支撑，既保证长筒体运行时的径向跳动量控制在允许范围内，也能减少转动过程中的摩擦阻力，配套的挡轮组件可限制筒体上下窜动的行程，避免热态膨胀后筒体移位导致的密封失效问题。筒体中段设置的分段式大齿圈是传动系统的核心从动件，设计时采用分体拼接结构，无需整体吊装筒体即可完成齿圈的安装与更换，齿圈与筒体之间通过弹簧板柔性连接，

　　可缓冲筒体热变形带来的传动冲击，避免硬连接导致的齿面异常磨损。进料端的窑尾罩设置了方形进料口，可直接与上游的喂料设备、预热器出料口对接，罩体内部预留了沉降腔结构，可减少煅烧过程中携带粉尘的高温烟气直接外溢，同时为窑尾密封结构预留了安装法兰面，适配接触式或迷宫式密封的安装需求。出料端的窑头罩采用圆弧封头结构，下部设置出料溜槽接口，可对接冷却机或出料输送设备，罩体侧面预留了燃烧器安装孔位，可根据燃料类型适配煤粉燃烧器、燃气燃烧器的安装固定，罩体与筒体端部的密封位置同样预留了足够的安装空间，保证冷态、热态工况下都能维持窑内的负压环境，减少热量损失与无组织排放。整套模型在设计时充分考虑了安装边界条件，底座采用型钢焊接的整体机架结构，托轮组、

　　传动底座都集成在统一的机架上，可减少现场安装时的土建找平工作量，机架上的安装孔位都预留了调整余量，方便现场安装时校正筒体的同轴度与斜度。从结构细节来看，筒体采用分段卷制焊接的设计逻辑，不同段的筒体厚度根据热负荷分布做了差异化设计，高温煅烧带的筒体厚度适当增加，同时预留了耐火砖砌筑的挡砖圈位置，避免耐火砖在筒体转动、倾斜状态下出现轴向滑移。托轮组件采用调心式轴承座结构，可自动补偿筒体弯曲变形、安装误差带来的轴承受力不均问题，轴承座上预留了润滑脂注油通道，可实现在线连续润滑，延长支撑部件的使用寿命。在实际选型应用中，这套结构可适配不同处理量的生产线需求，通过调整筒体的长径比、斜度、转速，即可匹配水泥熟料煅烧、有色金属矿焙烧、危废焚烧、

　　陶粒烧结等不同工艺的需求，建模时所有配合面都按照实际加工公差做了间隙预留，转动部件之间不存在干涉问题，可直接导入工程软件做运动仿真，验证不同转速下筒体的动平衡状态、托轮的受力分布，也可用于现场安装前的施工交底，让安装人员直观理解各部件的装配位置与连接关系，减少现场安装的出错概率。
