倾斜式管螺旋物料输送分离设备结构

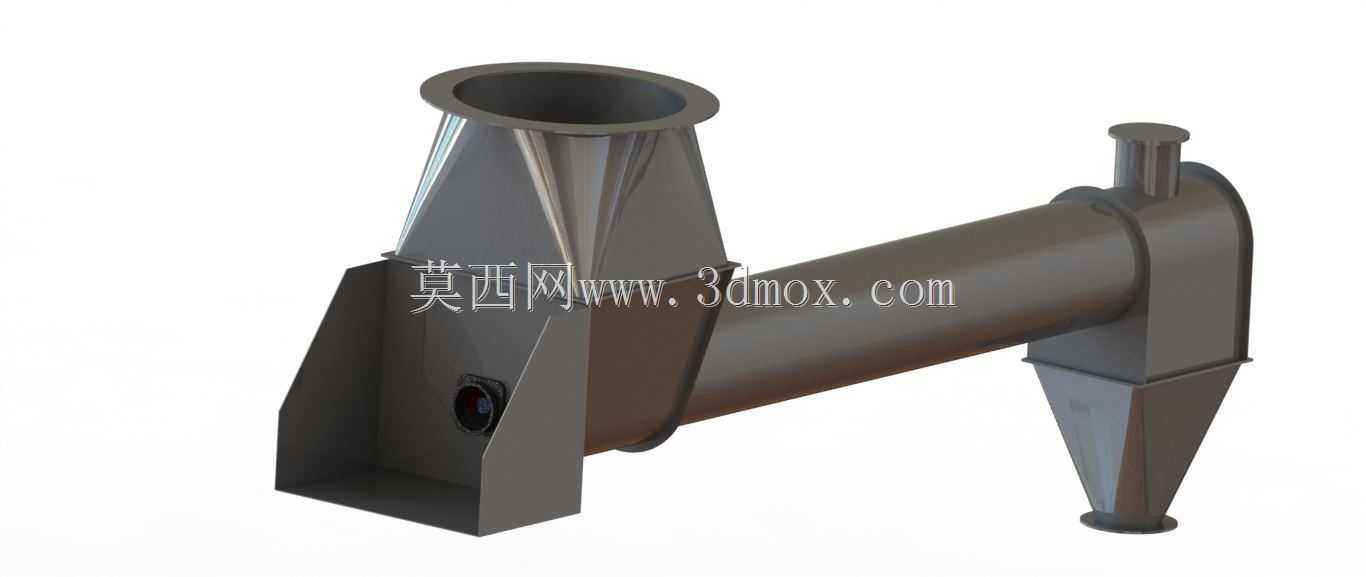

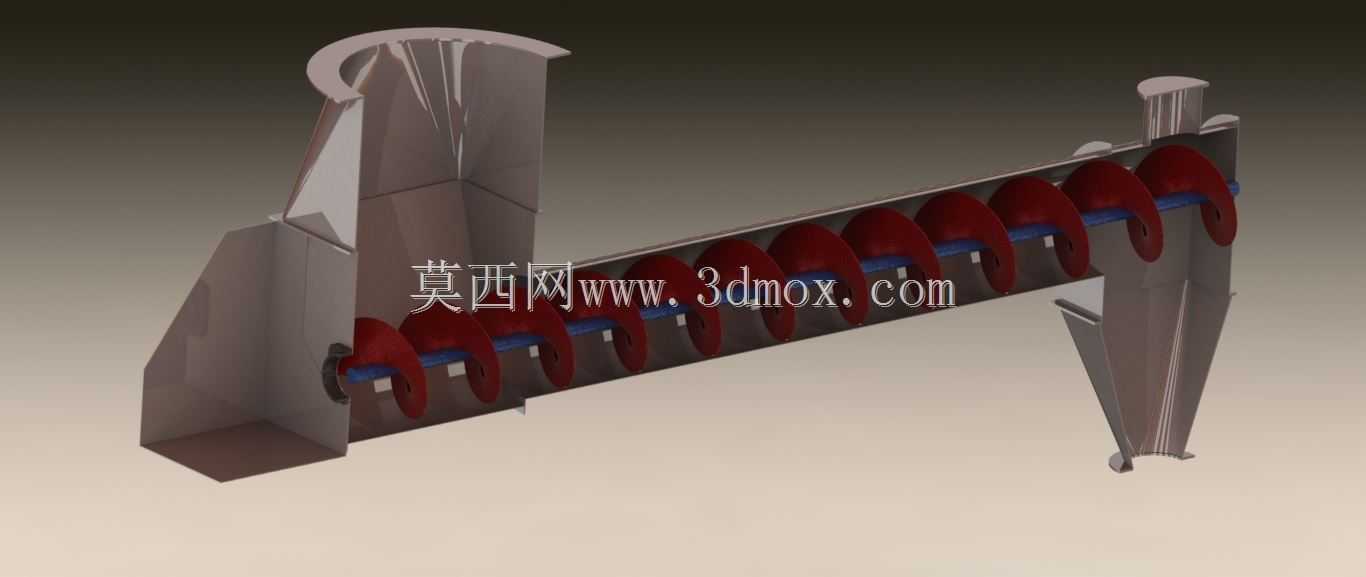

　　在粉体加工、粮食中转、建材散料处理这类需要密闭输送散状物料的工况里，管螺旋类设备一直是小空间布局里的常用选项，不同于敞开式螺旋输送机易出现粉尘外溢的问题，全封闭的管腔结构能在输送过程中全程包裹物料，尤其适配易扬尘、有一定湿度的粉状、小颗粒状物料转运需求。这套结构的进料端采用了上扩下收的方变圆锥形料斗，上方大口径的法兰边可以直接对接上游料仓的出料口，不需要额外做变径转接，料斗的收缩段角度做了大于物料安息角的倾斜设计，能避免湿黏物料在斗壁积料架桥，料斗侧下方预留的观察口可以在不停机的状态下查看进料段的物料填充率，也能在出现堵料时快速打开清理，不用拆解整个进料段。输送段采用圆柱形封闭管腔作为螺旋叶片的承载壳体，

　　管腔的轴线做了小角度倾斜布置，这种布置方式能在有限的水平占地空间里，实现物料从低位进料点到高位出料点的提升，相比垂直螺旋输送机，小角度倾斜的布置对螺旋轴的径向载荷更小，两端轴承的选型压力更低，日常维护的频次也能相应降低。管腔的驱动端设置在出料侧的端部，端座上预留了驱动电机、减速机构的安装定位面，同轴布置的连接方式能减少传动环节的功率损耗，端座上方的小口径接管是配套除尘风网的接口，当输送轻质易扬尘的物料时，可以对接负压风网，在管腔内形成微负压，避免进料、出料位置的粉尘外溢，这个接口的位置特意设置在端座上部，不会被输送的物料直接掩埋，能减少物料被吸入风网的概率。出料端采用了双出料结构，管腔下方的锥形出料口是主物料出口，

　　锥段的收缩角度同样匹配物料的流动特性，出口处的小法兰可以直接对接下游的计量设备或者下一工序的进料口，端座侧下方的斜向溜槽是重质杂质或者结块物料的排出口，在输送过程中，密度较大的金属碎屑、结块物料会在螺旋推送的离心力作用下靠向管腔下侧，顺着斜溜槽提前排出，避免这类杂质进入下游设备造成卡滞或者损坏。整套结构的支撑采用了两处落地式支脚，进料端的支脚和料斗侧壁做了一体化焊接，出料端的支脚连接在管腔下部的锥段外壁，两处支脚的底面都预留了地脚螺栓的安装孔，安装时只需要保证两处支脚的安装面在同一水平面上，就能保证管腔的倾斜角度符合设计要求，不需要额外做角度调整垫片。设计这套结构时，首先要根据输送物料的堆积密度、粒径、

　　含水率确定管腔的内径和螺旋叶片的螺距，对于流动性好的干燥粉料，螺距可以取管腔内径的0.8倍，对于有一定湿度的黏滞性物料，螺距要适当缩小到0.6倍，避免物料随螺旋叶片一起回转无法向前推送；螺旋轴和管腔内壁的间隙要控制在3到5毫米，间隙过大会导致物料残留量增加，间隙过小则会因为加工、安装误差出现叶片刮蹭管壁的问题。进料斗的尺寸要匹配上游料仓的出料能力，料斗的进料口口径至少要达到管腔内径的1.5倍，才能保证物料填充率稳定在管腔截面积的30%到40%之间，填充率过高会导致输送阻力骤增，驱动电机过载，填充率过低则会降低输送效率，增加单位输送量的能耗。安装边界方面，这套结构的水平投影长度要根据现场的进出料点水平距离确定，垂直提升高度由管腔的倾斜角度决定，需要注意的是，设备周边要预留至少0.8米的维护空间，尤其是驱动端的位置，要留出足够的空间拆装减速电机和检修端座密封，进料口上方要预留料仓对接的安装空间，出料口下方要留出下游设备的安装或者接料空间，避免和周边的管线、其他设备产生干涉。在实际使用场景里，这类管螺旋结构常被用在面粉加工厂的小麦输送、水泥粉磨站的粉料转运、饲料加工厂的原料输送环节，相比斗式提升机，它的结构更简单，安装高度更低，适合在厂房层高有限的车间里布置，全封闭的结构也能满足食品、建材行业的粉尘防爆、卫生防护要求，不需要额外加装防尘罩壳。
