辊道输送设备结构设计与运动仿真方案

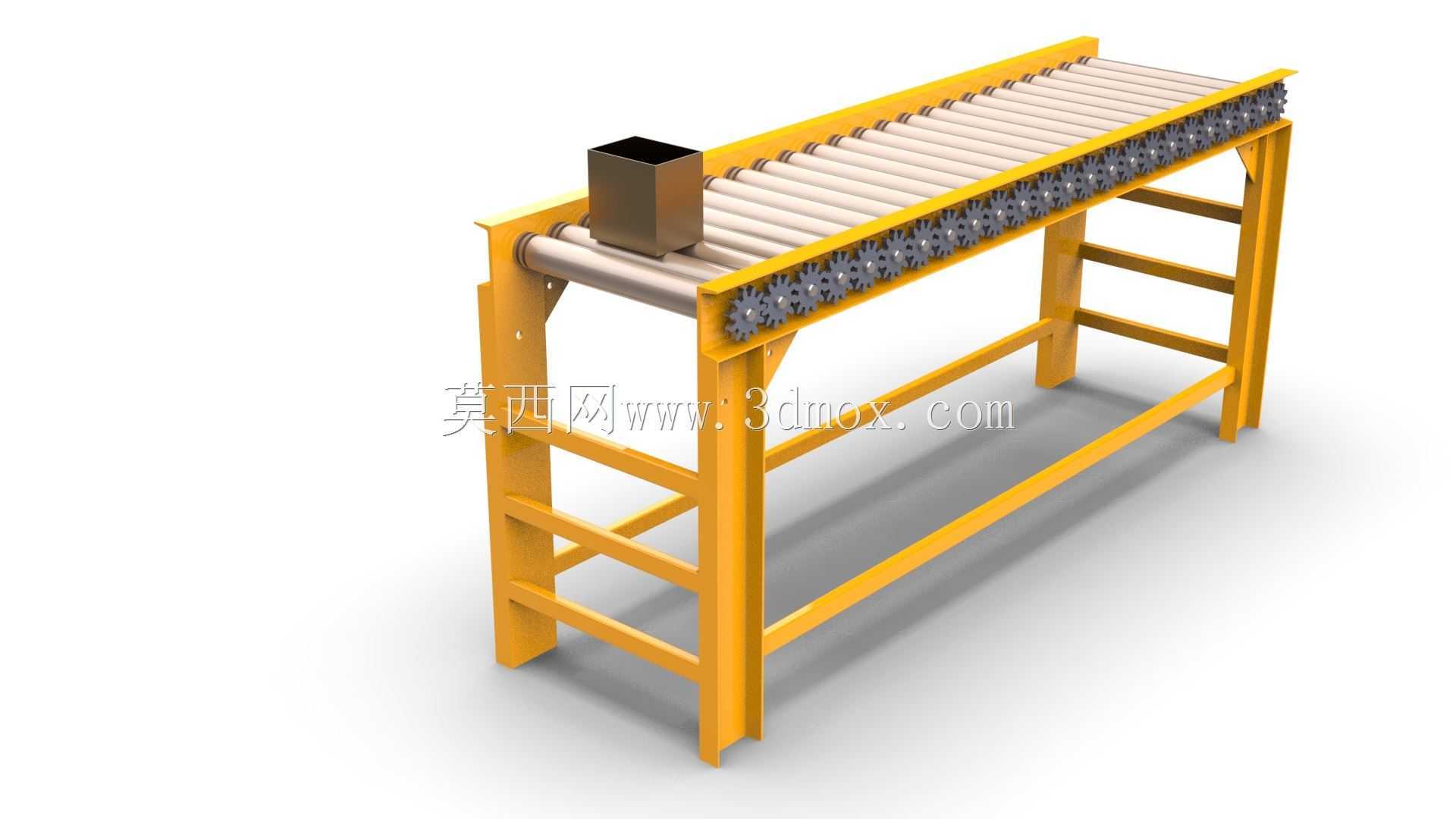

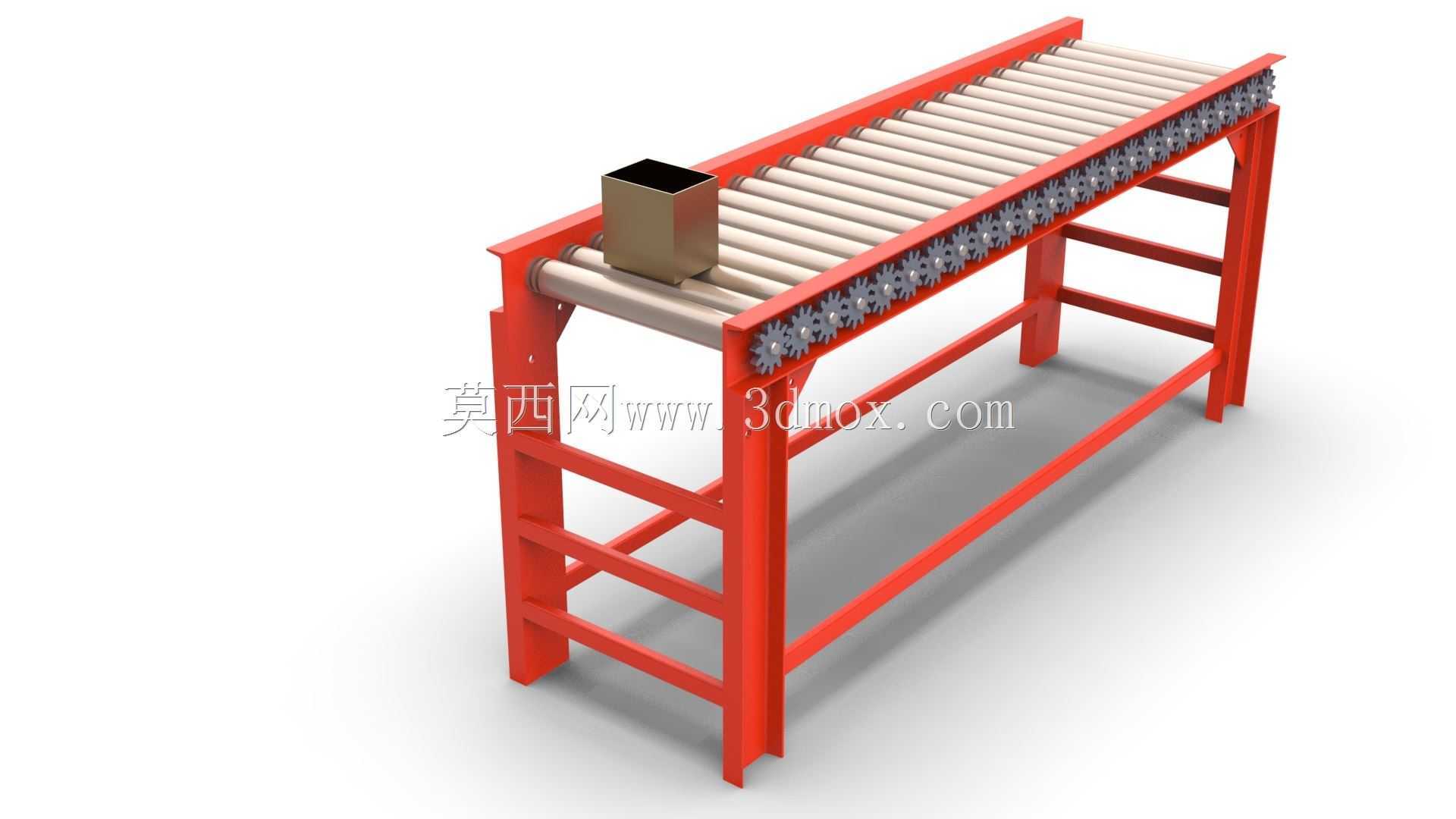

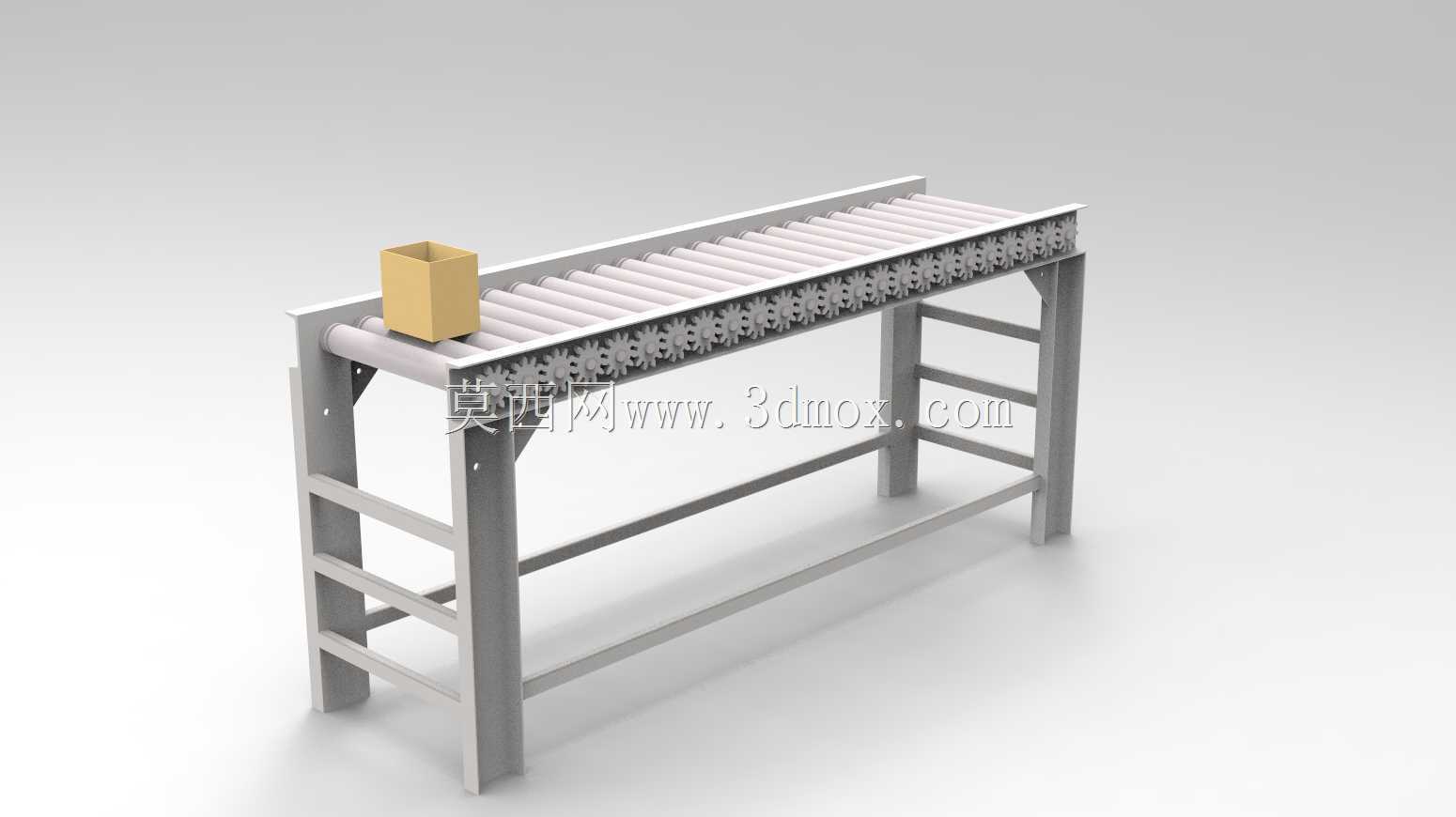

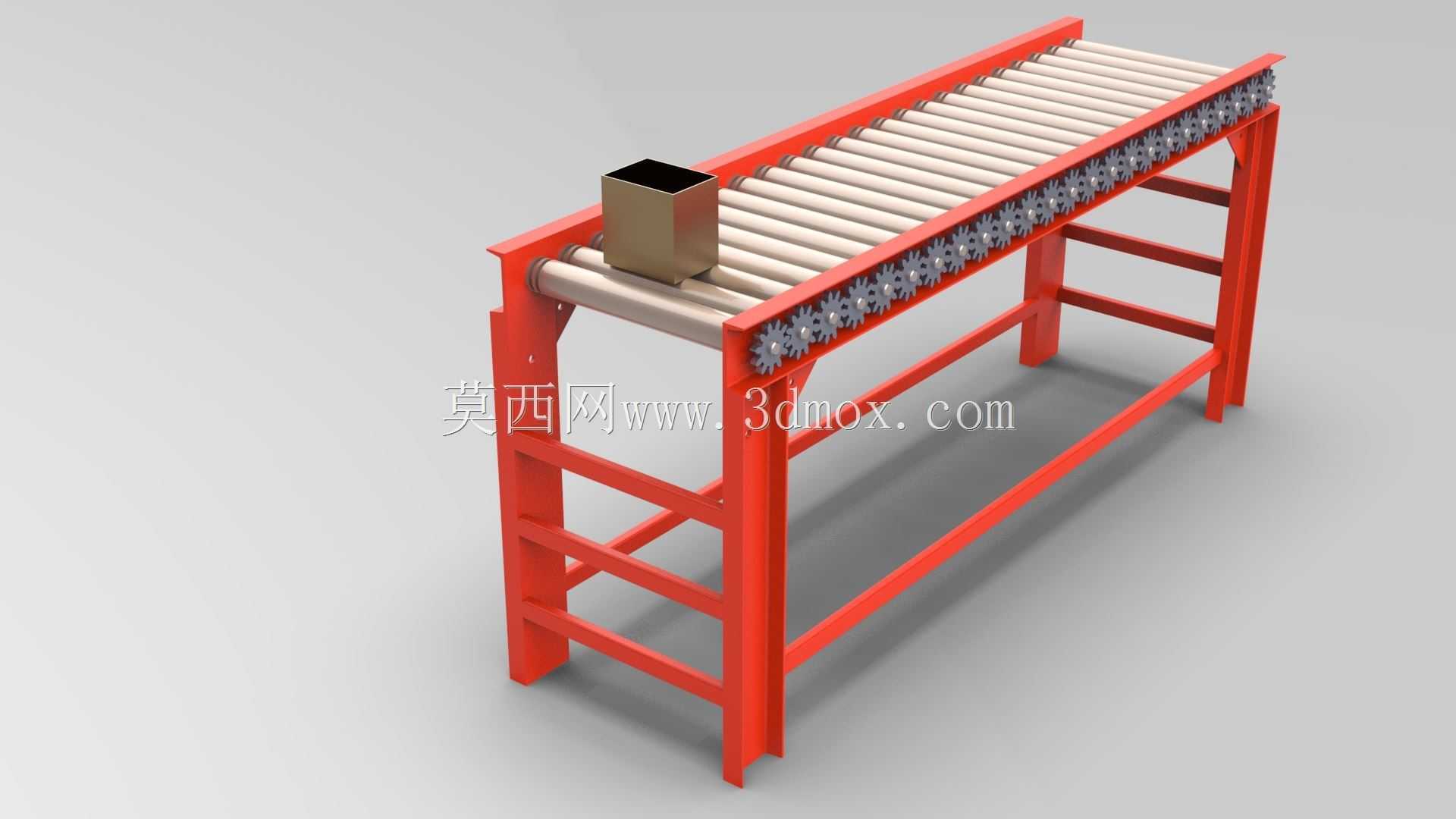

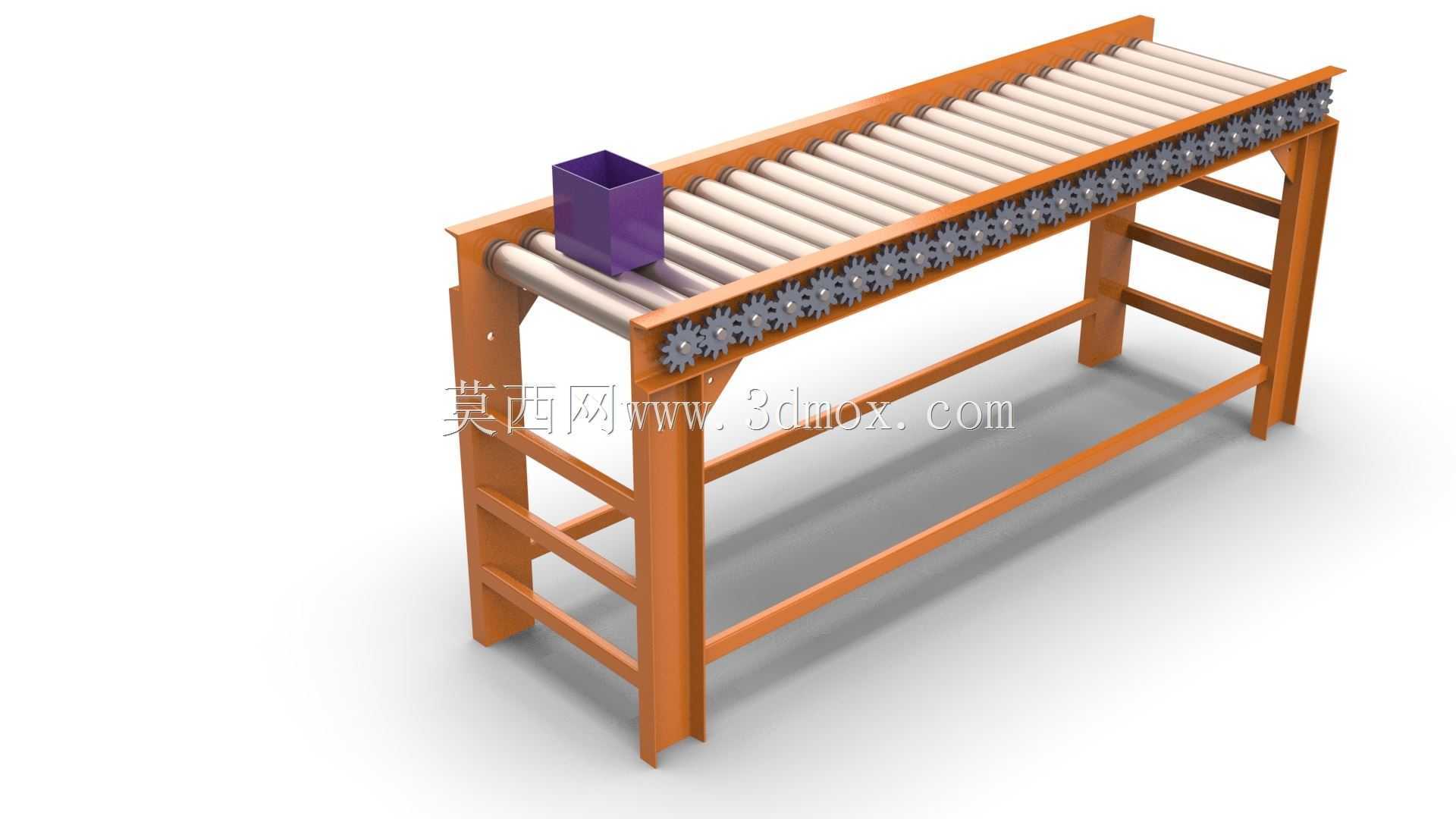

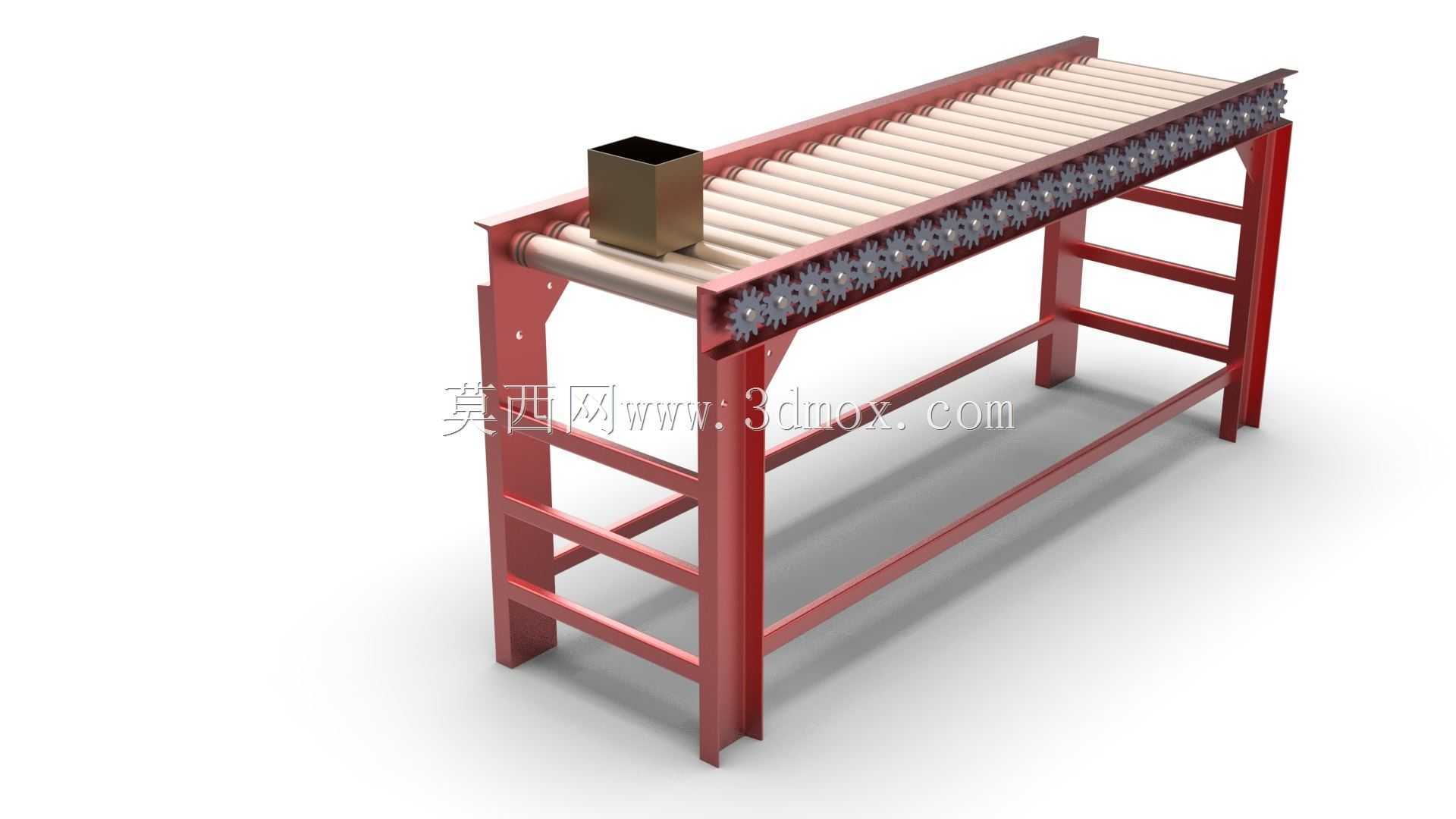

　　辊道输送设备是离散制造车间物料转运环节的核心通用装备，广泛应用于电子组装、汽配零部件加工、家电总装、包装物流等场景的工序间物料传递，可衔接加工工位、检测工位、包装工位形成连续作业流，替代人工搬运降低周转劳动强度，同时匹配产线节拍实现物料的定距输送与暂存缓冲。该设备采用双排链轮串联驱动的动力辊道结构，每根辊子端部安装从动链轮，通过单侧布置的传动链条将所有辊子与驱动端链轮连接，动力传递过程中辊面线速度保持一致，避免物料在输送过程中出现偏斜、打滑问题，可输送底部平整的箱装件、托盘载件、规则金属构件，单段输送线可承载的物料单重需匹配辊子壁厚与机架刚性，常规工况下单件物料重量不超过50kg时可稳定运行。设计过程中优先确定输送面高度，

　　需匹配上下游设备的作业面高度，常规车间站立作业场景下输送面距地面高度取750mm-850mm区间，机架采用矩形钢管焊接成型，支腿底部设置可调脚杯，可实现±30mm的高度调节，抵消地面安装平面的平整度误差，保证整线输送面处于水平状态。辊子的排布间距根据输送物料的最小底面尺寸确定，需保证任意时刻物料下方至少有3根辊子支撑，避免物料在辊子间隙处出现卡滞或下沉，辊子采用表面镀锌的精密光辊，转动部位内置深沟球轴承，降低转动阻力减少驱动功率损耗。侧栏板采用折弯钢板制作，安装于机架两侧，高度高出输送面30mm-50mm，防止物料在输送过程中从侧边滑落，同时可作为传感器、挡停机构的安装基座。驱动端通常布置在设备出料端，增大链条初始张紧侧的包角，

　　提升传动效率，张紧机构采用螺栓调节式结构，可调整驱动轴的前后位置补偿链条磨损后的伸长量，避免链条跳齿。设备的安装边界需预留维护空间，驱动侧需预留不小于600mm的检修通道，用于日常检查链条润滑状态、紧固链轮固定螺钉、更换磨损辊子，设备两端与上下游设备衔接处需预留20mm-30mm的间隙，避免运行过程中出现振动干涉。运动仿真阶段重点验证链轮与链条的啮合运动轨迹，确认辊子同步转动时的线速度偏差在允许范围内，同时模拟物料在输送面上的运行状态，验证启动、停止瞬间物料是否会出现滑移，挡停机构动作时物料的冲击载荷是否会对机架造成变形影响。机架焊接完成后需进行去应力处理，避免长期承载后出现结构变形，所有外露金属表面均做喷塑处理，

　　提升车间环境下的防锈耐腐蚀能力，支腿与地面接触位置可根据需求加装减震垫，降低运行过程中的振动传递。针对不同的物料特性，可对辊子表面做包胶处理，增大摩擦系数输送表面较光滑的工件，也可在辊道间隙位置加装顶升移栽、扫码检测等机构，拓展设备的功能适配性，满足不同产线的定制化需求。
