管式螺旋给料输送设备结构设计

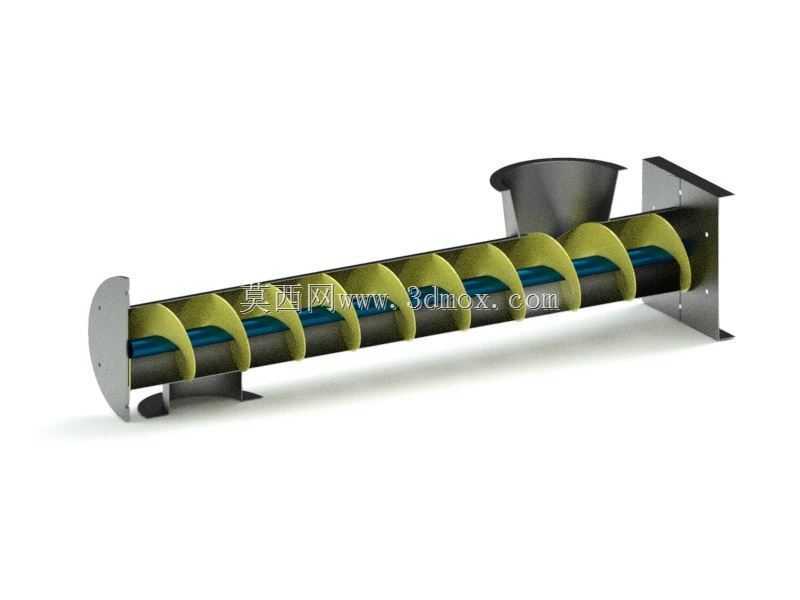

　　在粉体、颗粒物料的连续输送作业场景里，这类管式螺旋输送结构是中小型生产线上极为常用的给料单元，常被布置在料仓出料口与下游加工设备的进料端之间，承担定量、连续送料的职能，适配食品加工、化工原料输送、建材粉料转运、粮食加工等多个领域的散料输送需求，尤其适合输送流动性较好的粉状、小颗粒状物料，可在水平或小倾角的安装工况下稳定工作，避免敞开式输送带来的物料洒落、粉尘外溢问题。从结构设计逻辑来看，该设备采用封闭圆管作为输送槽主体，内部布置连续螺旋叶片，通过螺旋轴的旋转带动物料沿管腔轴向移动，顶部的敞口法兰接料斗直接对接上游料仓的出料口，物料靠自重落入管腔后被螺旋叶片推送至末端出料口排出，整个输送过程在封闭管腔内完成，

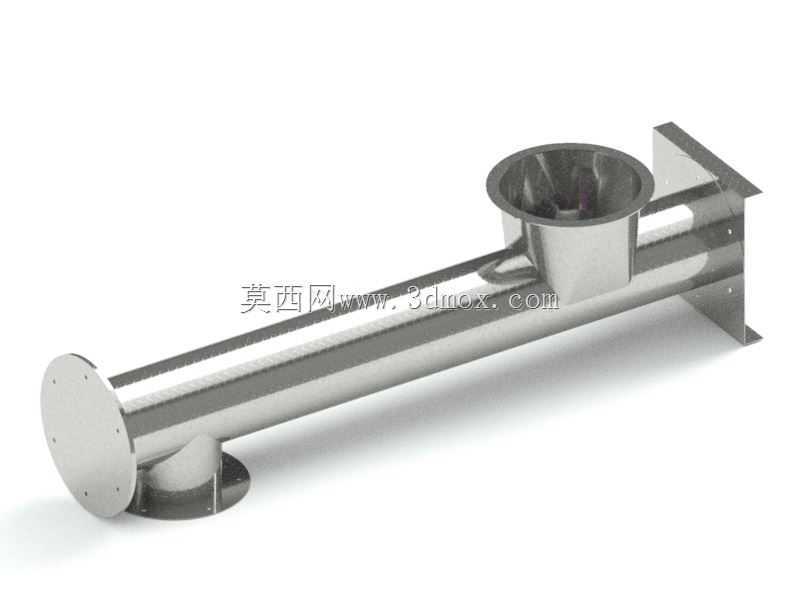

　　能有效减少输送过程中的物料损耗与粉尘污染，适配对作业环境洁净度有一定要求的生产场景。设备的安装支撑结构采用两端侧装支架加底部支撑座的组合形式，侧装支架带有安装固定孔位，可直接通过螺栓固定在生产线的钢架或设备平台立面，底部的圆形支撑座可落在平台平面上做辅助承重，抵消螺旋轴转动带来的径向振动，保证长管段的运行稳定性，避免长悬臂结构带来的管体挠度变形问题。设计过程中需要重点考量螺旋叶片与管体内壁的间隙控制，间隙过大会导致物料残留量增加，尤其对于易吸潮、易粘结的粉料，残留物料长期堆积会结块变质，影响后续输送物料的纯度，还会增大螺旋转动的阻力；间隙过小则会提高加工与装配精度要求，一旦出现管体焊接变形、螺旋轴同轴度偏差，

　　就会出现叶片刮蹭管壁的问题，运行时产生异响甚至卡滞。该结构的进料口采用扩口式漏斗设计，进料口的通径大于管体内径，可保证料仓下落的物料能顺利填满螺旋叶片的进料段螺距空间，避免进料不畅导致的输送效率波动，进料口与管体的连接位置采用圆弧过渡，减少物料堆积的死角，防止物料在进料段卡滞。驱动端的法兰端盖采用螺栓与管体端部连接，端盖上预留有轴承安装位与密封件安装槽，螺旋轴的支撑轴承布置在端盖外侧，通过密封件阻隔管腔内的粉料进入轴承部位，避免粉料磨损轴承滚道，延长轴承的维护周期，端盖的可拆卸设计也方便后期检修时抽出螺旋轴，清理管腔内部残留物料或者更换磨损的螺旋叶片。出料口布置在管体靠近驱动端的底部位置，采用向下的短圆管接口，

　　可直接对接下游设备的进料口，或者连接软质布套实现软连接，抵消设备运行振动对下游设备的影响，出料口的通径与管体内径匹配，保证物料推送至该位置时能顺利靠自重下落，不会在出料位置出现堵料问题。从安装边界来看，该管式螺旋结构的整体长度可根据生产线的输送距离灵活调整，管体直径根据设计输送量匹配，常规中小规格的该类设备管体外径在100mm-300mm区间，整体安装高度可通过调整侧装支架的固定位置适配不同高度的平台对接需求，设备的自重较轻，不需要额外做厚重的混凝土基础，普通的型钢平台即可满足安装承重要求。在实际选型应用中，需要根据输送物料的磨琢性调整螺旋叶片的材质与厚度，对于磨琢性较强的矿粉、建材粉料，需要采用耐磨钢制作叶片，或者在叶片边缘堆焊耐磨层，延长叶片的使用寿命；对于食品级物料的输送场景，则需要采用不锈钢材质制作所有与物料接触的部件，管体内壁做抛光处理，减少物料粘结，满足食品卫生要求。螺旋轴的转速设计需要匹配物料的流动性，流动性好的颗粒物料可采用较高转速提升输送效率，流动性差的易粘结粉料则需要采用较低转速，避免高速搅拌导致物料密实度增加，出现堵料问题。设备的整体结构没有复杂的传动部件，日常维护仅需要定期检查轴承润滑状态、密封件磨损情况以及螺旋叶片的磨损量，维护成本较低，是散料连续输送场景中性价比极高的输送单元。
