倾斜式散料皮带输送设备结构设计

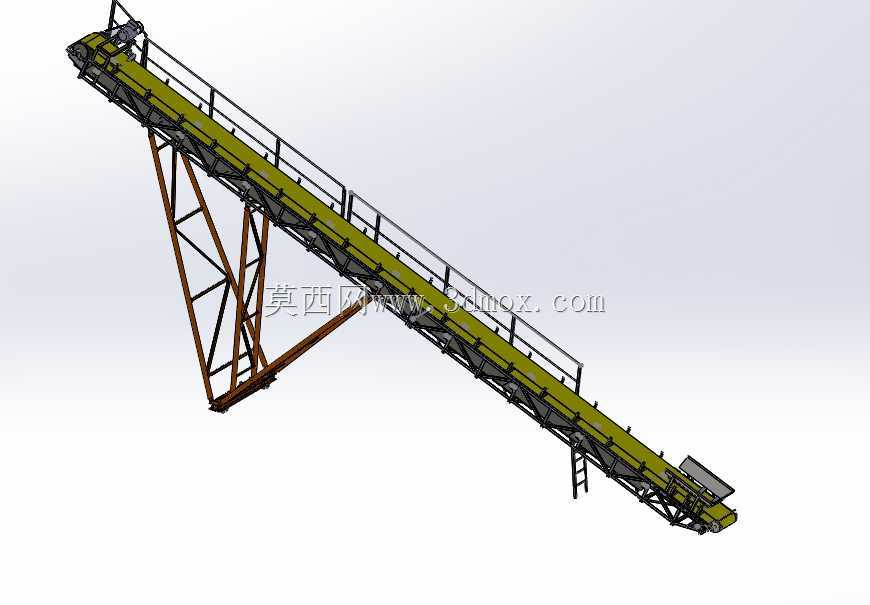

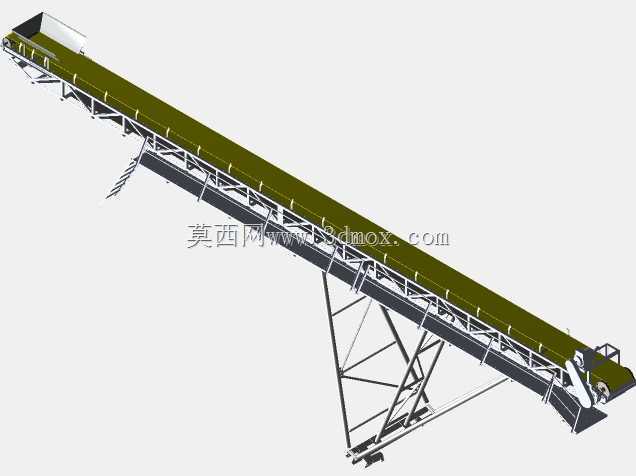

　　在散料转运的各类生产场景里，这类倾斜布置的皮带输送设备是衔接不同高程作业面的核心中转单元，常见于矿山破碎工段的物料接力输送、粮食仓储的入库堆高转运、建材生产的骨料输送、砂石料场的成品料装车等场景，能够在有高度差的作业点位之间完成散状物料的连续输送，替代传统的多级斗提或人工转运，大幅降低散料转运过程中的撒料、堵料风险，同时减少作业过程中的人力投入。从结构设计逻辑来看，该设备采用桁架式焊接机架作为主体承载结构，机架主体采用型钢焊接成型，斜向布置的主弦杆承担整体设备的纵向载荷，交叉布置的腹杆抵消输送过程中皮带跑偏、物料偏载带来的横向扭力，机架下端设置落地式支撑脚，可通过膨胀螺栓与混凝土地面固定，中部设置斜向支撑腿抵靠在低位作业面的基础上，

　　形成稳定的三角受力结构，避免设备运行过程中出现晃动或侧翻。设备的输送面采用槽型托辊组作为皮带承载支撑，槽型托辊的侧倾角度按照常规散料堆积角设计，能够有效增大皮带与物料的接触面积，防止散状物料在倾斜输送过程中出现下滑滚落，回程段采用平行下托辊支撑皮带返程段，减少皮带运行过程中的垂度，降低运行阻力。驱动单元布置在设备的高位端，采用电动滚筒作为驱动部件，集成电机与减速结构，减少外置传动部件的占用空间，高位布置的驱动单元能够利用皮带与滚筒的包角增大摩擦力，避免倾斜输送时出现皮带打滑，低位端设置张紧滚筒与螺旋张紧结构，可通过调节张紧螺栓调整皮带的张紧度，补偿皮带长期运行后的塑性伸长，保证皮带始终处于合适的张紧状态。设备两侧设置有防护栏杆，

　　沿机架斜向全程布置，高度符合常规设备安全防护要求，能够避免检修人员在沿机架巡检时发生坠落风险，机架侧面还设置有简易爬梯，连通高低位作业平台，方便运维人员到达高位驱动端进行检修、润滑作业。皮带两端分别设置进料导料槽与出料溜槽，进料导料槽布置在低位端的接料位置，能够引导上游设备落下的物料准确落在皮带中心位置，避免物料偏载导致的皮带跑偏，出料溜槽布置在高位端的卸料位置，能够将皮带卸下的物料引导至下游设备或料堆内，减少卸料过程中的粉尘外溢与物料撒落。从安装边界来看，该设备的倾斜角度可根据现场实际的高程差与水平输送距离调整，常规布置下倾角不超过散料的自然安息角，避免物料下滑，机架的宽度根据皮带宽度匹配，两侧预留足够的检修空间，

　　安装时需保证机架纵向中心线的直线度，避免托辊组偏斜导致的皮带跑偏，支撑脚的基础需做硬化处理，保证承载能力满足设备满载运行时的载荷要求。设计过程中针对不同输送物料的特性，可调整托辊的间距、皮带的材质以及护栏的形式，比如输送磨琢性较强的矿石物料时，可采用耐磨橡胶面的皮带，加密上托辊的布置间距，输送粮食类轻质散料时可适当增大托辊间距，降低设备整体自重。设备运行时的载荷主要来自物料的重力、皮带运行的张力以及驱动部件的动载荷，桁架结构的杆件截面经过受力校核，能够满足满载工况下的强度与刚度要求，避免长期运行出现结构变形，各转动部件均预留润滑点位，方便日常运维时加注润滑脂，延长部件使用寿命。
