工业离心式通风鼓风机结构设计

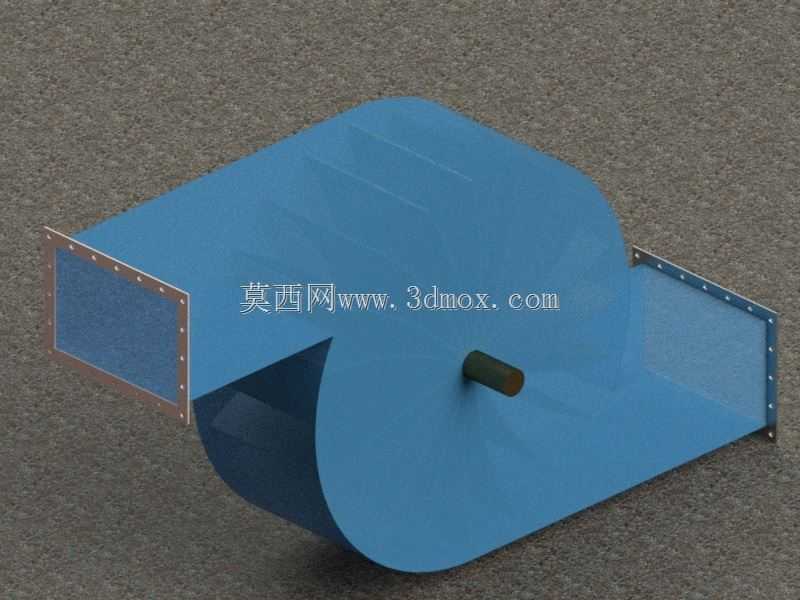

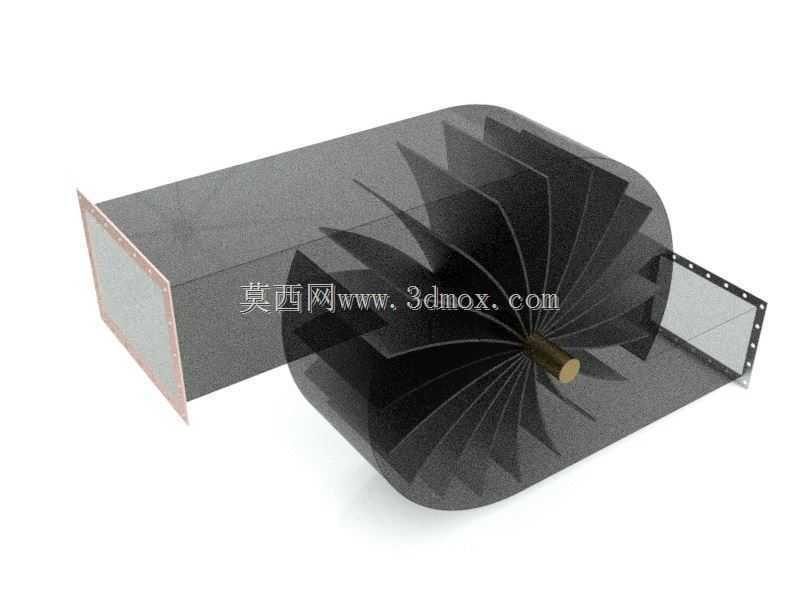

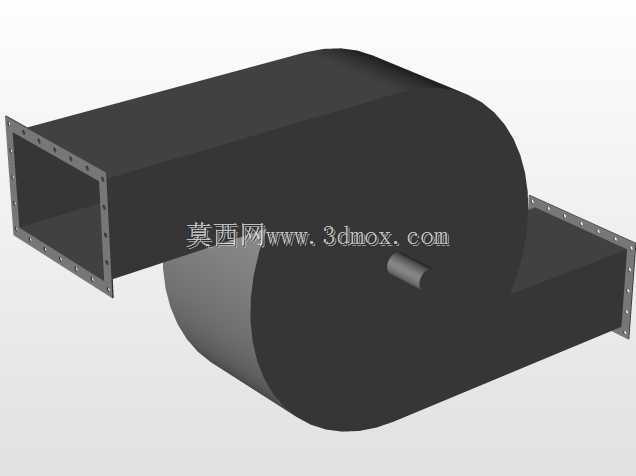

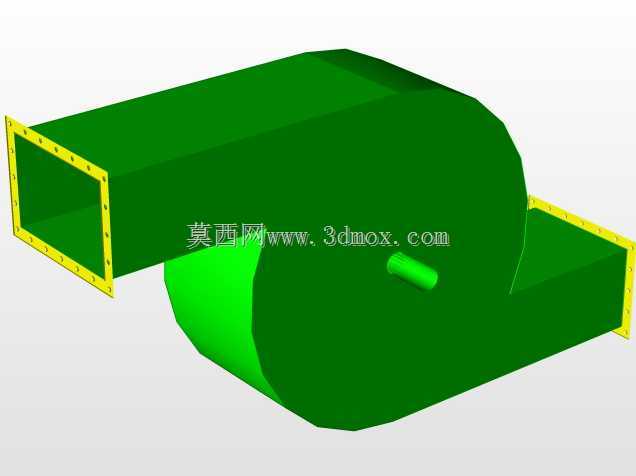

　　在工业厂房通风换气、除尘系统送风、生产工艺环节气流输送的场景中，这类离心式通风鼓风机是应用频次极高的通用流体设备，区别于轴流风机的大风压低扬程特性，该类设备依靠叶轮高速旋转产生的离心力提升气体压力，可适配中等阻力的通风管路系统，满足长距离送风或者带过滤段、除尘段的通风回路压力需求。从结构设计逻辑来看，该设备采用单吸入式叶轮布局，蜗壳采用对数螺旋线型面设计，型面曲率经过流体仿真优化，可将叶轮甩出的高速气流的动压平稳转化为静压，减少蜗壳内部的涡流损耗，降低设备运行时的气动噪声，同时提升整体送风效率。设备的进出风口均采用法兰连接结构，法兰面预设均匀分布的螺栓孔位，可直接与对应管径的通风风管进行对接，安装时无需额外制作转接构件，

　　法兰边缘预留的密封垫安装槽可配合橡胶密封垫实现端面密封，避免送风过程中出现漏风泄压的问题，保障管路系统的压力稳定。叶轮与主轴采用锥面配合加键连接的结构，可传递更大的扭矩，同时保证叶轮的动平衡精度，避免长期高速运行时出现振动超标、轴承磨损过快的问题，主轴伸出端预留了联轴器安装位，可直接匹配标准Y系列三相异步电机的输出轴，也可根据安装空间需求调整为皮带轮传动结构，适配不同转速、不同功率的动力输入需求。从安装边界来看，该设备的蜗壳底部预留了安装支脚的固定孔位，支脚的高度经过核算，可保证主轴中心高度与常规动力输出端的中心高度匹配，安装时只需将支脚通过膨胀螺栓固定在混凝土基础或者钢架平台上即可，设备整体的重心落在支脚围成的支撑面内部，

　　运行时的稳定性有充足保障，无需额外加装配重构件。在实际选型应用中，这类设备可覆盖车间全面通风、焊接工位局部排风、除尘系统引风、物料气力输送正压送风等多个场景，设计时针对不同的应用场景可调整叶轮的叶片角度与蜗壳的宽度参数，适配不同的风量风压需求，比如应用在除尘系统引风时，可适当加厚叶片厚度并采用耐磨材质，应对含尘气流的冲刷磨损；应用在普通车间通风时，可采用轻量化叶片设计，降低设备整体重量与运行能耗。设备的检修口设置在蜗壳侧面，日常维护时无需拆除进出风管路即可打开检修口，清理叶轮表面积灰、检查叶片磨损情况，大幅降低后期运维的工作量。进出风口的法兰尺寸符合通用通风管道的标准规格，可直接与市面上常见的镀锌风管、螺旋风管进行配套，

　　无需定制非标转接件，减少现场安装的施工成本与周期。在三维建模过程中，该模型完整还原了蜗壳的型面曲率、法兰孔位分布、叶轮结构、主轴安装位等关键结构尺寸，结构工程师可直接在此基础上进行参数调整，适配具体项目的风量风压需求，也可直接提取安装尺寸用于现场布局设计，避免重复建模的工作量。需要注意的是，这类设备安装时需要校准主轴与电机轴的同轴度，误差需控制在允许范围内，避免运行时出现轴承过热、振动超标的问题，同时进出风管路的重量不应直接作用在风机法兰上，需设置独立的管路支撑，避免长期受力导致蜗壳变形、叶轮擦壳的故障。
