户外公共区域连排长条形遮阳凉棚结构

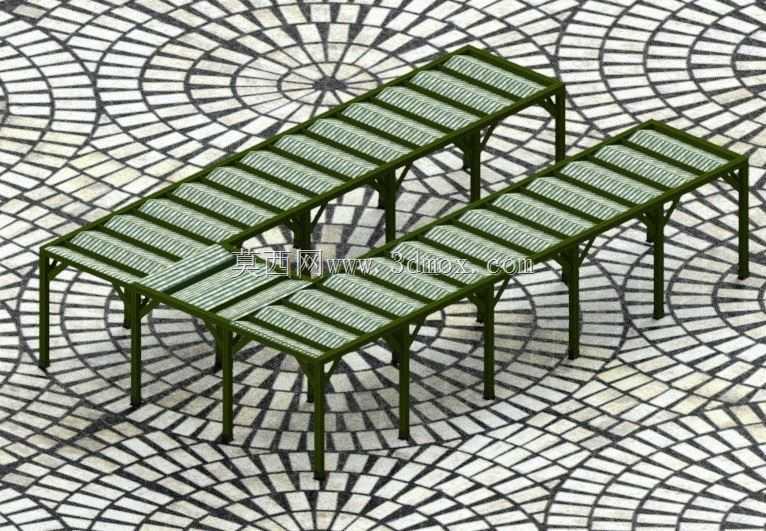

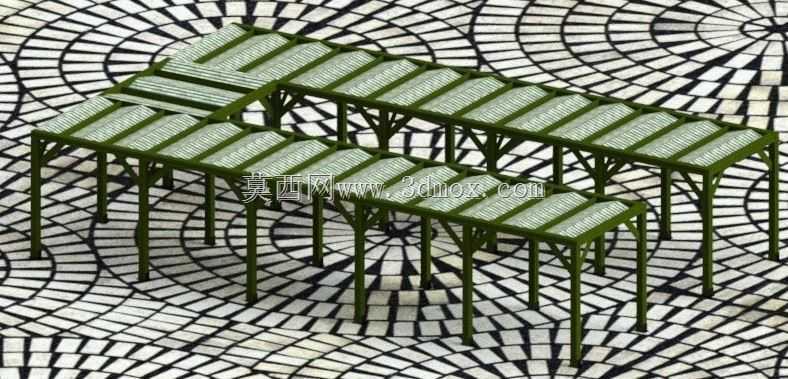

　　这类连排式凉棚主要应用于城市公园步道旁、露天集市摊位区、厂区非机动车停放区、校园户外等候区这类半开放公共场景，核心作用是为下方活动的人员、停放的非机动车辆或者临时摆放的货品提供遮阳挡雨的遮蔽空间，相比独立单组凉棚，连排布局可以覆盖更长的线性区域，减少立柱对下方通行空间的占用，提升场地的实际可用率。从结构设计逻辑来看，整体采用对称双列排布的框架形式，主支撑立柱沿凉棚长度方向等距分布，立柱底部设置带安装孔的法兰底座，安装时可通过膨胀螺栓直接固定在硬化铺装地面上，不需要做大面积的基础开挖，适配广场砖、混凝土、沥青等多种常见的户外硬化地面，安装边界的容错率较高，单组连排单元的长度可根据实际场地的可用长度灵活增减段数，

　　不需要重新调整主体框架的受力参数。棚顶采用带微弧度的条形拼接板结构，每块棚面板嵌装在顶部的框架卡槽内，板与板之间预留细微的伸缩缝隙，抵消户外高温环境下材料热胀冷缩产生的形变应力，避免棚面起拱或者接缝开裂；棚面整体设置5度左右的单向排水坡度，降雨时雨水可沿坡度顺流到棚体侧边的排水边槽排出，不会在棚面形成积水增加框架的承重负荷。框架主体采用等截面型材焊接成型，立柱与顶部横梁的连接位置加焊三角形加强筋板，提升节点位置的抗扭、抗剪性能，可抵御户外常规等级的阵风荷载，在沿海多风区域应用时，可通过加厚立柱型材壁厚、加密底座固定螺栓数量的方式提升整体结构的抗风等级。从实际使用的细节设计来看，凉棚的整体净空高度控制在2.4米到2.6米之间，

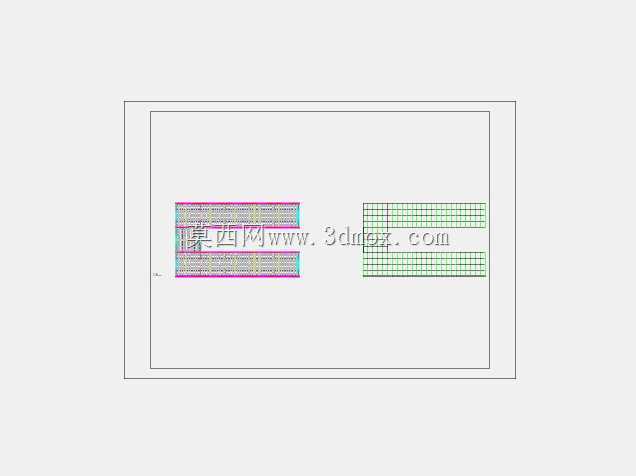

　　既可以保证成年人员在棚下正常行走不碰头，也能避免净空过高导致遮阳遮雨的效果下降；棚体宽度设置为单组3米左右，双列排布后总覆盖宽度可达到6米以上，足够容纳两排非机动车并排停放，或者两列临时摊位的摆放需求。建模过程中需要重点把控的是型材拼接的位置公差，所有立柱的安装基准面要保持共面，避免安装时出现底座无法贴合地面、棚面板卡槽错位的问题；棚面板的嵌装间隙要控制在2毫米以内，间隙过大会出现雨水渗漏，间隙过小则会给现场安装带来困难，高温膨胀时也容易出现面板挤压变形的问题。这类凉棚的结构没有复杂的传动或者运动部件，整体维护成本极低，日常仅需要定期检查固定螺栓的紧固状态、清理棚面堆积的落叶杂物即可，框架表面做户外耐候涂层处理，

　　可长期耐受紫外线照射、雨水侵蚀，不会出现短时间内涂层脱落、型材锈蚀的问题，适配国内大部分地区的户外气候条件。在做场地适配设计时，可根据实际安装区域的景观风格调整棚架的表面涂层颜色、棚面板的透光率，比如在公园区域可选用深绿色框架搭配半透光棚面板，在集市区域可选用银灰色框架搭配不透光隔热棚面板，不需要改动主体受力结构即可适配不同场景的视觉需求。
