Solidworks设计的中间齿轮轴结构

　　在常规的定轴轮系传动布局里，这类中间齿轮轴往往承担着动力分流、转速匹配以及转向调整的核心作用，并不直接连接动力输入源或者终端执行负载，而是作为两级传动之间的衔接载体，在多级减速的变速箱、机床主轴进给箱、工程机械的分动箱结构中十分常见。不同于单齿轮与传动轴分体装配的结构，这款齿轮轴采用齿轮与轴身一体化的设计思路，从根源上避免了齿轮与轴配合时的键连接间隙、装配偏心问题，在高转速、频繁正反转的传动工况下，能有效降低配合面的冲击磨损，提升传动链的整体刚性。

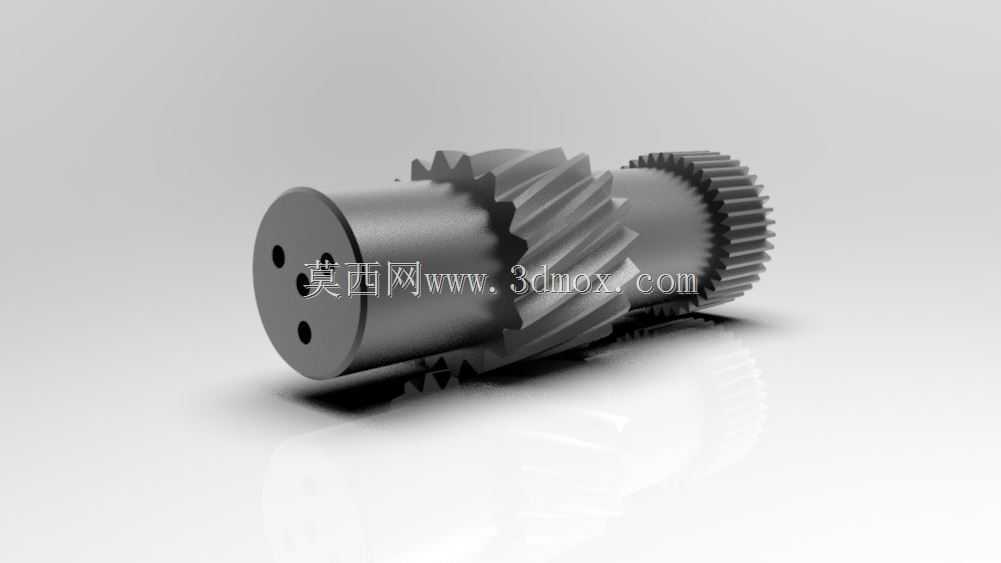

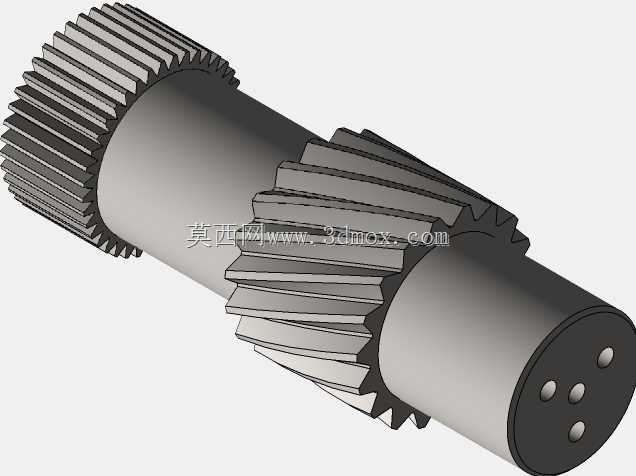

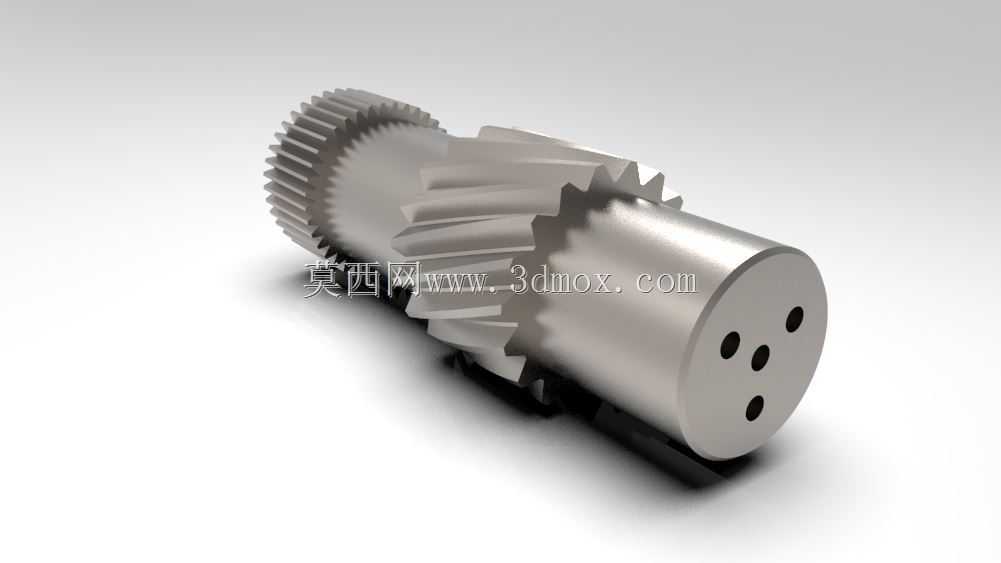

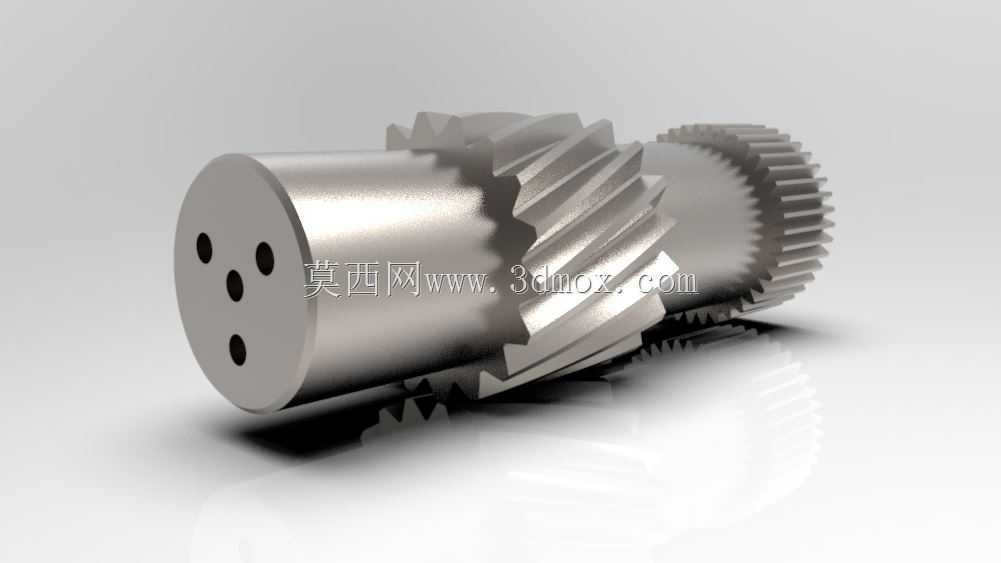

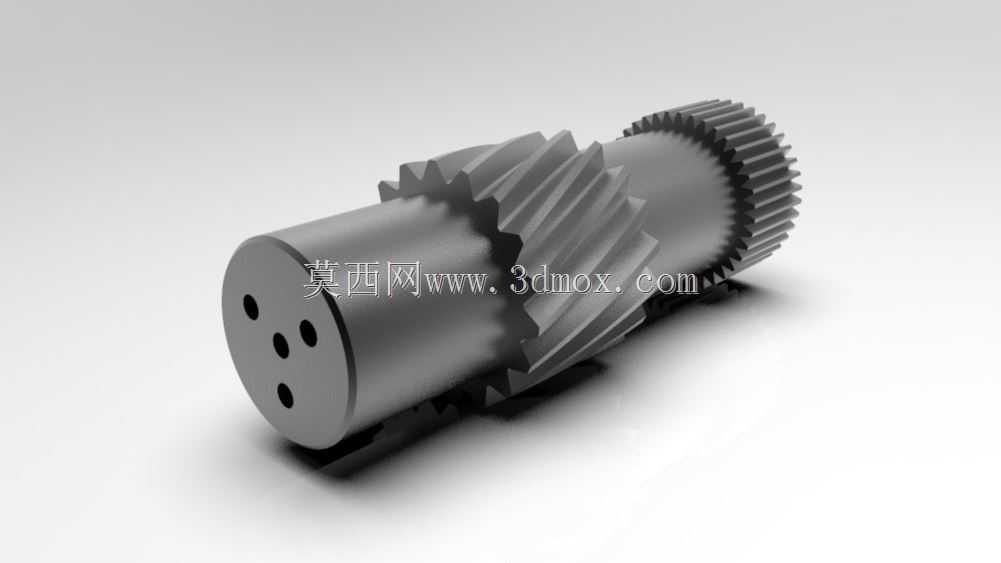

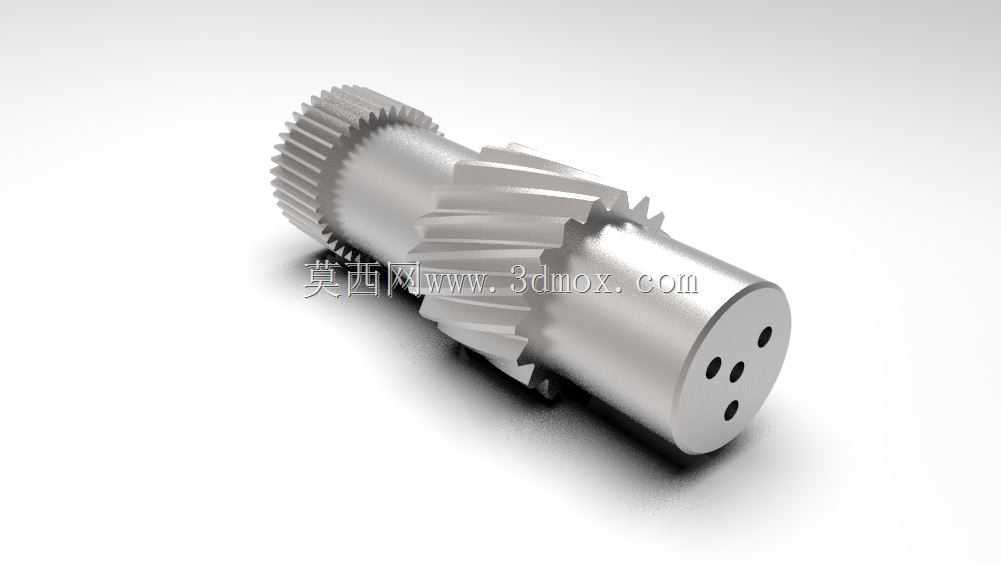

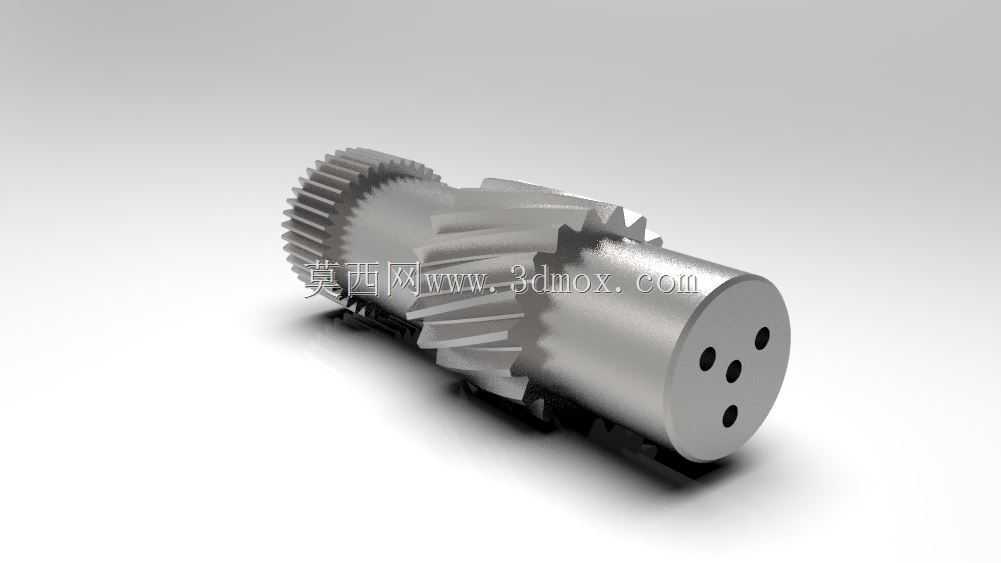

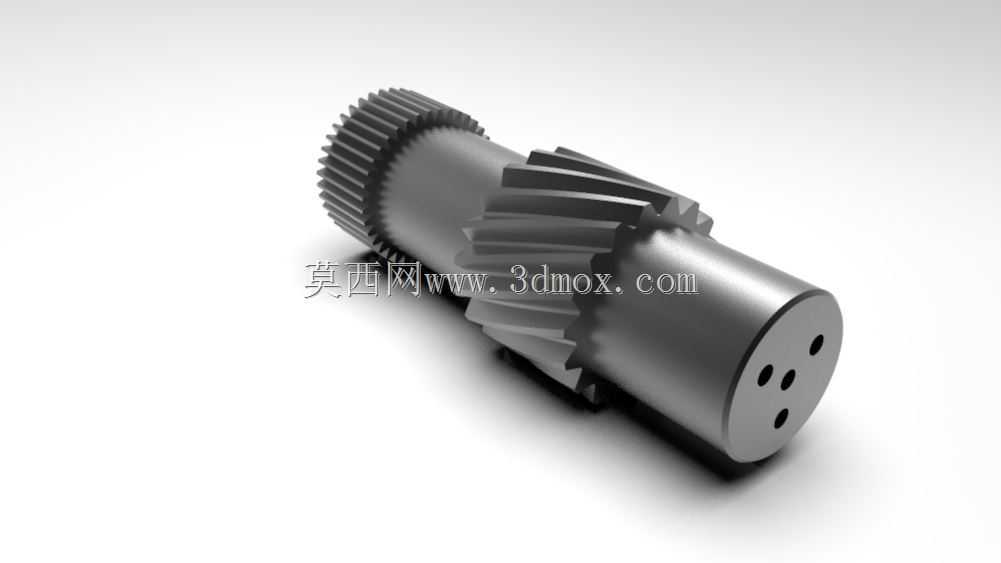

　　从结构细节来看，轴身集成了两组不同参数的轮齿，其中一组为斜齿结构，另一组为直齿结构，这种组合设计能够同时适配不同啮合特性的传动需求：斜齿段啮合重合度更高，传动过程更平稳，适合传递持续的大扭矩载荷，运行时的噪音与振动水平远低于同参数直齿轮；直齿段则用于需要精准啮合、无轴向力的传动节点，避免额外的轴向载荷传递到支撑轴承上，简化轴承选型与轴向定位结构的设计。轴的一端设置了三个均匀分布的径向定位孔，用于安装端盖或者传动连接件，孔位的分度精度直接影响装配后的动平衡表现，在建模过程中需要严格控制孔的位置度公差，避免高速运转时产生额外的离心振动。

　　设计这类齿轮轴时，首先要结合传动链的速比要求确定两组轮齿的模数、齿数、压力角以及螺旋角参数，同时要校核轴身各段的扭转强度与弯曲刚度，尤其是轮齿与轴身过渡的位置，需要设计合理的圆角过渡，避免应力集中导致的轴身断裂风险。轴上的轴承安装位需要按照选定的轴承内径尺寸设置公差带，通常采用k6或者m6的过渡配合，既保证轴承内圈与轴的同步转动，又不会因为过盈量过大导致轴承安装困难或者内圈胀裂。轮齿部分的建模需要严格遵循渐开线齿廓的生成逻辑，斜齿段的螺旋线导程要与螺旋角参数精准匹配，确保啮合时的齿面接触痕迹均匀，避免出现偏载导致的轮齿早期点蚀失效。

　　在实际安装场景中，这类齿轮轴通常通过两个深沟球轴承或者圆锥滚子轴承支撑在箱体的轴承座孔内，轴的轴向定位依靠轴肩与轴承端盖配合实现，安装时需要预留合理的轴向游隙，补偿工作温度升高带来的轴身热伸长量，避免轴承出现卡滞问题。轴身的非配合面需要做适当的表面处理，提升防锈能力的同时降低表面粗糙度，减少运转时的风阻与润滑油搅动阻力。轮齿部分的加工精度通常需要达到7级以上，对于高速传动场景还需要对装配完成的齿轮轴组件做动平衡校正，将剩余不平衡量控制在允许范围内，保障设备长期稳定运行。

　　不同于外购标准件，这类定制化的齿轮轴需要完全匹配特定设备的传动箱内部安装空间，建模时需要提前核对箱体内部的相邻零件边界，确保轮齿转动时不会与箱体内壁、其他传动件发生运动干涉，尤其是斜齿段产生的轴向力需要通过轴承可靠传递到箱体上，在设计阶段就要完成受力仿真分析，验证各部位的应力水平是否在材料许用范围内。材料选择上通常采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，兼顾齿面的耐磨性能与轴身的抗冲击能力，能够承受重载传动下的交变载荷作用。
