数控设备Y向高轴滚珠丝杠传动组件

　　也能减少长时间运行下的磨损量，维持长期的进给精度稳定性。设计时在丝杠的两端支撑位置配置了适配的轴承组，一端采用固定端支撑结构，搭配角接触球轴承来承受径向载荷与轴向的切削反作用力，另一端则采用支撑端结构，预留丝杠运行过程中热伸长的补偿空间，避免长时间高速运行下丝杠因热胀冷缩出现弯曲变形，影响传动平顺性。和丝杠平行布置的直线导轨副承担了移动滑台的导向与载荷承载作用，滑台与丝杠螺母采用刚性连接结构，连接面经过精度配磨，保证螺母安装面与导轨导向面的平行度公差控制在合理范围内，避免滑台运行过程中出现卡滞、爬行的问题。传动端采用皮带传动结构将伺服电机的动力输入到丝杠端部，这种设计一方面可以灵活调整电机的安装位置，压缩整体结构的安装空间，这套Y向高轴传动组件，是中小型数控加工设备、桌面级数控雕刻设备以及非标自动化直线位移工位中常用的竖向进给单元，在实际产线应用里，主要承担加工头或者作业工位沿Y向的高精度直线位移输出，区别于常规短行程Y轴结构，这款高轴设计的组件能够覆盖更大的竖向行程范围，适配需要大跨度Z向（注：此处为设备常规坐标逻辑，对应模型标注Y轴高轴的长行程属性）进给的加工场景，比如立式雕铣作业中深腔工件的加工进给、自动化检测设备中检测探头的长行程升降位移，还有点胶、涂覆工位中作业头的高低位置调整。从结构设计逻辑来看，整套组件采用滚珠丝杠作为核心传动副，相比梯形丝杠传动，滚珠丝杠的滚动摩擦特性能够大幅降低传动过程中的阻力损失，既可以提升传动效率，

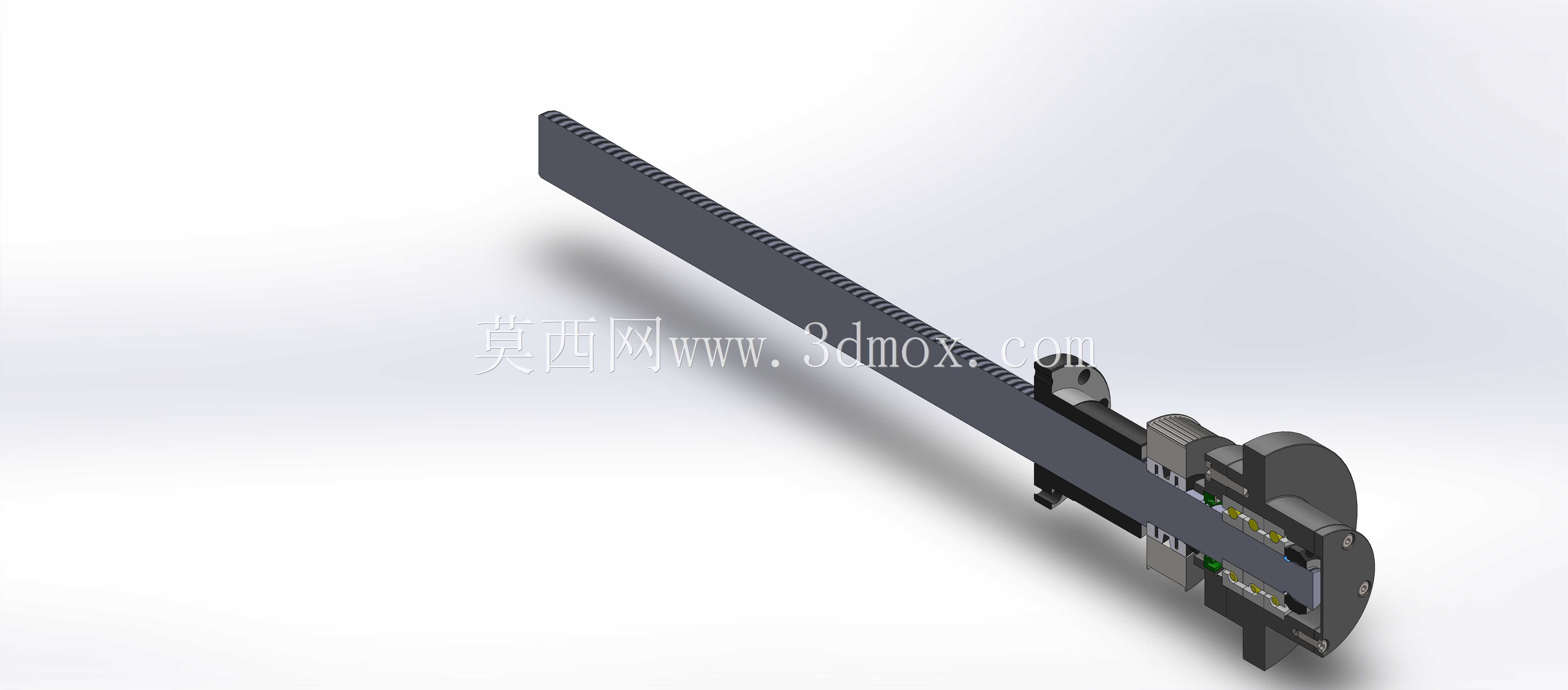

　　另一方面皮带传动本身具备一定的缓冲减震能力，能够吸收电机启停瞬间的冲击载荷，保护丝杠副与轴承结构不受刚性冲击损坏，同时也可以通过更换不同传动比的带轮，快速调整整套轴系的进给速度与输出扭矩，适配不同负载、不同进给速度要求的应用场景。从安装边界来看，整套组件的长条形齿条状基座（注：对应模型长条形安装基体）是主要的安装基准，基座背面设计有统一的安装定位槽与螺栓孔位，能够直接固定在设备的立式安装立板上，不需要额外加工复杂的转接结构，安装时只需要保证基座安装面与设备基准面的平面度、垂直度公差，就可以快速完成轴系的装配校准。滑台的安装面预留了标准的螺孔阵列，能够直接搭载加工主轴、检测探头、作业夹具等不同功能的末端执行件，不需要额外设计转接板，

　　降低设备整体的设计与装配成本。在实际运行过程中，这套传动组件的进给平顺性表现较好，因为滚珠丝杠的预紧结构可以消除反向间隙，在频繁换向的进给作业中不会出现空程误差，能够保证点位定位的精度，适合需要频繁往复进给的加工工况。皮带传动的张紧结构设计在电机安装座位置，通过调整电机安装座的位置就可以快速调整皮带的张紧力，日常维护时不需要拆解整个轴系结构，降低了设备运维的难度。设计过程中也充分考虑了运行过程中的防护需求，导轨与丝杠的外露位置可以适配加装伸缩式防尘护罩，避免加工过程中产生的切屑、粉尘进入传动副内部，磨损失效导轨与丝杠的滚道，延长整套组件的使用寿命。对于结构设计从业者来说，这套轴系的设计思路具备很高的参考价值，它将传动、导向、

　　动力连接、安装接口做了高度集成化的设计，在保证长行程进给能力的同时，尽可能压缩了整体结构的体积与重量，既可以作为独立的直线轴单元直接集成到非标设备中，也可以拆分各个功能模块作为其他传动结构设计的参考，比如丝杠支撑结构的选型、皮带传动端的布局、滑台与导轨丝杠的连接方式，都符合常规机械传动设计的规范，同时兼顾了加工装配的工艺性，所有零部件都可以采用常规的机加工工艺完成制作，不需要特殊的加工设备，生产成本可控，适合批量配套应用在各类中小型数控设备与自动化直线工位中。在选型适配时，需要根据实际搭载的末端负载重量、进给速度要求、定位精度等级来匹配对应规格的丝杠导程、轴承承载能力以及带轮传动比，同时核算电机的输出扭矩是否满足满载工况下的启动、运行要求，保证整套轴系运行的稳定性与可靠性。
