按压旋转式夹紧螺母工装结构设计

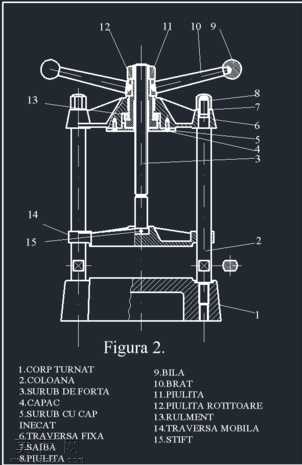

本模型为按压旋转式夹紧螺母配套工装结构，采用三维建模软件完成全参数化设计，整体结构围绕手动夹紧作业的操作逻辑搭建，核心传动路径清晰，各部件配合关系经过干涉校验，可直接用于机械加工工装、小型装配工位的压紧作业场景。建模过程中首先完成底座基准件的绘制，底座采用带定位槽的板式结构，预留两根垂直导向立柱的安装孔位，导向柱表面做光滑处理建模，搭配滑动衬套实现升降运动的平稳导向，避免压紧过程中出现偏载卡顿。中部的活动压架为核心承载部件，建模时重点匹配其与导向柱的配合公差，压架两端设置与螺母组件适配的卡口，中间预留传动螺杆的穿装空间，同时在压架下方设置弹性复位结构的安装位，保证按压操作后部件可自动回位。顶部的操作手柄采用杠杆式结构建模，手柄与中心传动螺母做铰接配合，扳动手柄时可带动中心螺杆升降，进而驱动压架完成下压动作，中心螺杆与固定在顶部支架上的旋转螺母配合，旋转螺母的螺纹参数经过适配调校，既保证传动的自锁性能，又能实现小操作力下的大压紧力输出。各连接销轴、衬套类零件均按标准件参数建模，装配时严格对齐各部件的同轴度、平行度公差，渲染阶段对金属部件赋予钢材哑光材质，操作手柄部分做防滑纹理的材质表现，底座部分做防锈氧化层的材质区分，整体结构无冗余设计，所有运动部件均预留合理的活动间隙，既满足手动操作的便捷性，又保证夹紧作业的可靠性，可直接导出工程图用于实物加工制作，也可作为工装夹具设计的参考案例进行参数修改适配不同的压紧行程需求。
