车床尾座结构三维设计模型

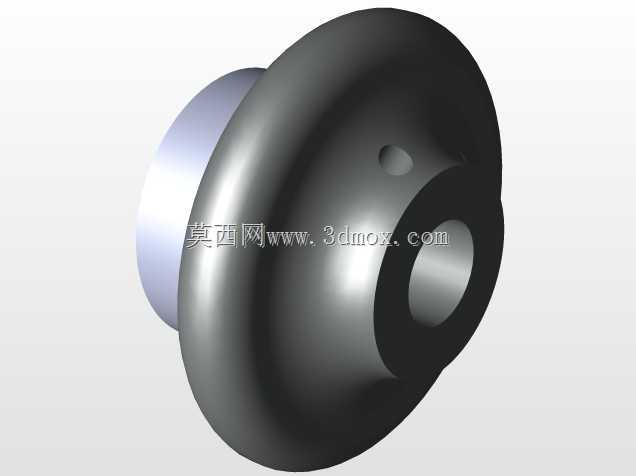

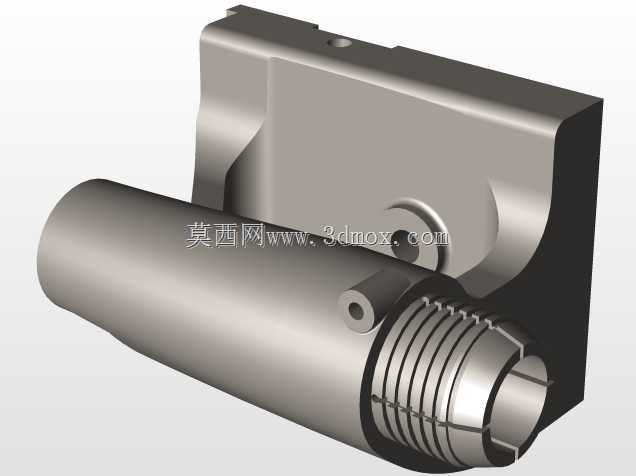

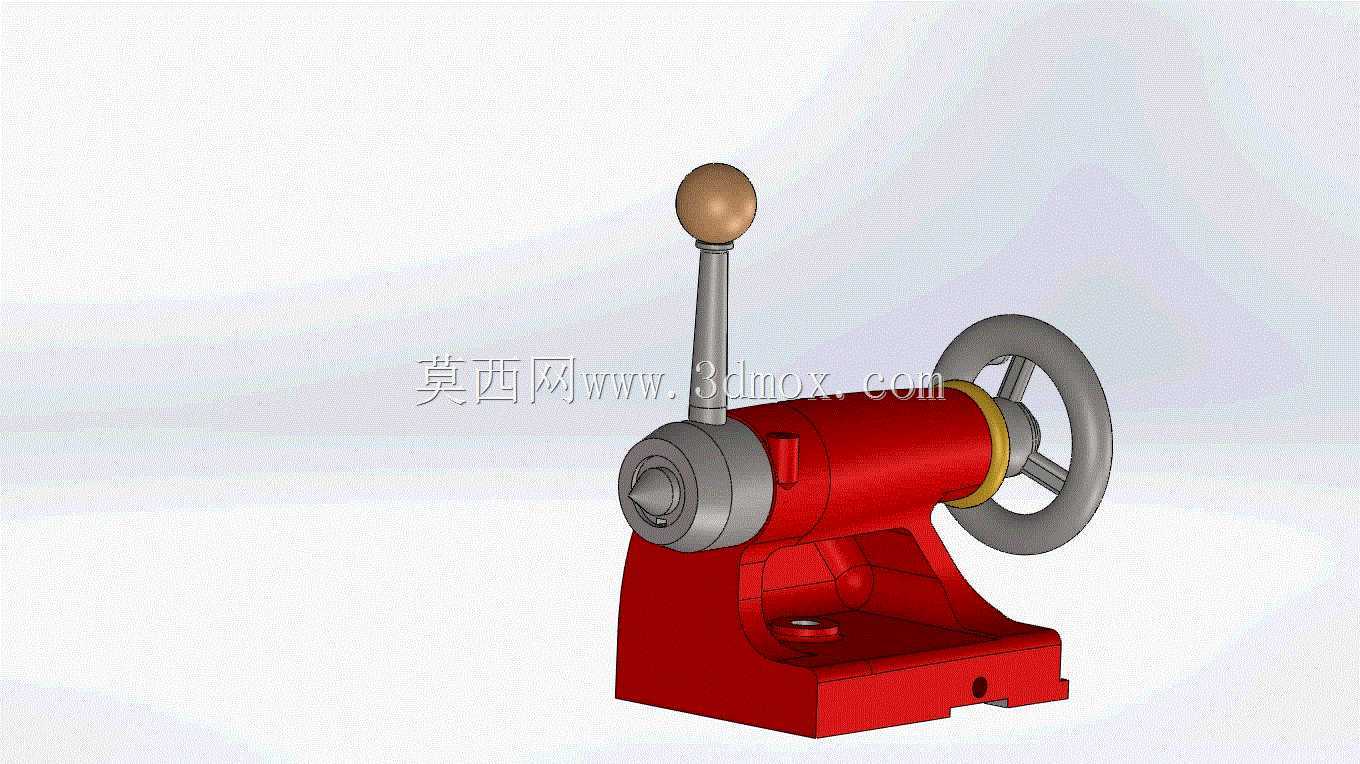

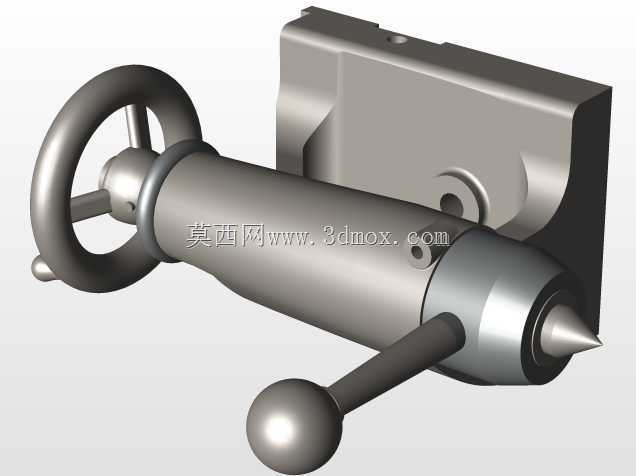

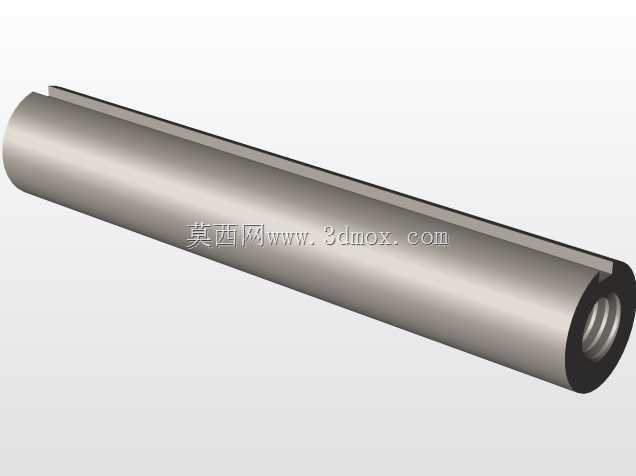

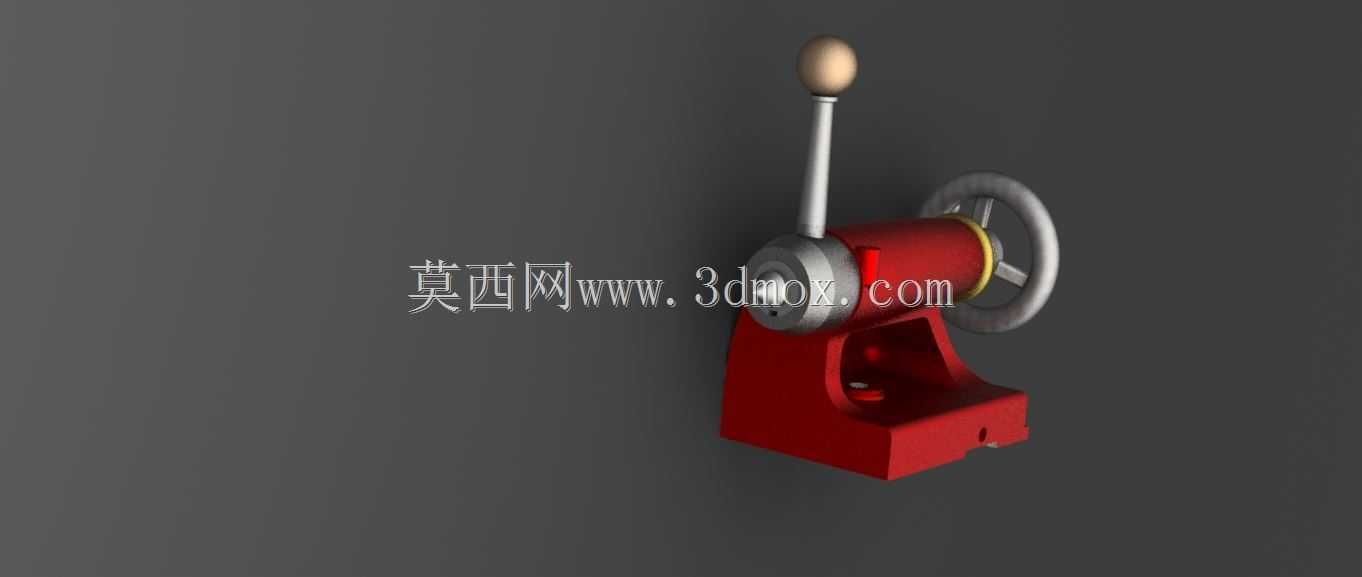

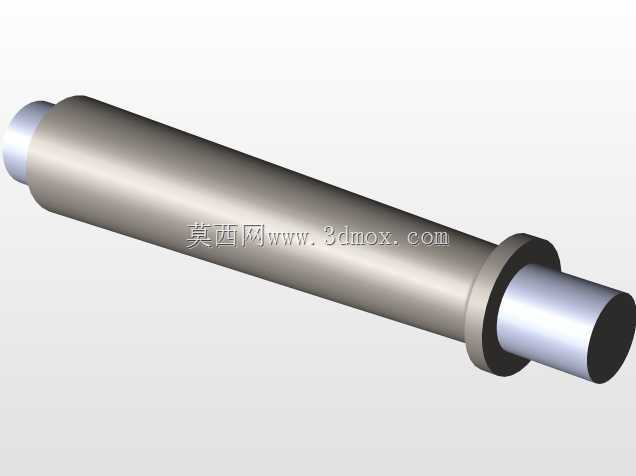

　　在普通卧式车床、木工车床的日常加工作业场景中，尾座是承担长轴类零件顶紧、钻孔铰孔加工的核心配套部件，部分回转工作台类铣床工装也会搭配同结构尾座完成跨距工件的装夹定位，其结构可靠性直接影响工件加工的同轴度与切削稳定性。这款尾座的整体结构采用分体式铸造基座设计，底部设置与车床床身导轨匹配的安装定位面，安装时可沿床身导轨轴向滑动调整位置，适配不同长度工件的装夹需求，基座侧面预留锁紧机构安装位，位置调整到位后可通过压板结构将尾座整体锁死在床身导轨上，避免切削过程中出现位移窜动。尾座的核心功能模块分为套筒进给机构、锁紧机构、操作驱动三部分，套筒内部采用莫氏锥孔设计，可直接安装顶尖、钻头、铰刀等切削工具，进给操作通过手轮带动内部丝杆副实现，

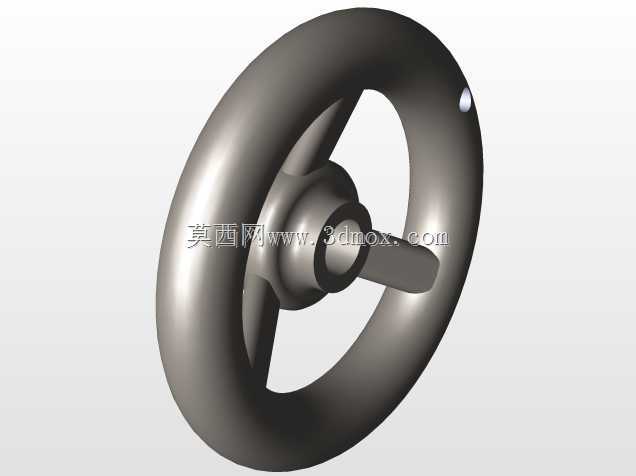

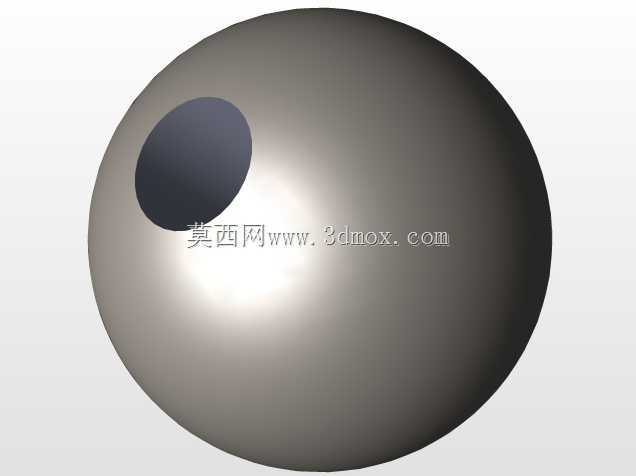

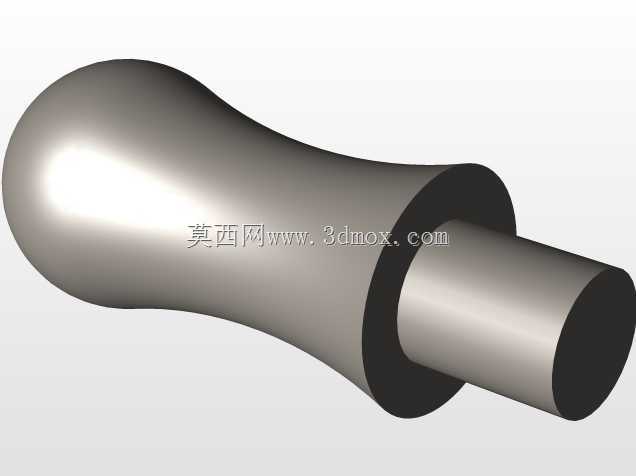

　　手轮转动时丝杆推动套筒沿轴向平稳移动，进给行程可通过套筒表面的刻度标识精准控制，满足不同深度的孔加工与顶紧行程需求；套筒侧面设置独立锁紧手柄，当套筒进给至目标位置后，扳动锁紧手柄即可通过内部压紧块将套筒锁死，防止切削受力时套筒回缩，保障加工过程的刚性。操作端的手轮采用辐条式结构，外圈做滚花处理，手动操作时摩擦力充足，进给微调时手感清晰，锁紧手柄端部设置木质操作头，扳动操作时施力方便，长时间操作也不易产生硌手问题。从设计思路层面，这款尾座的结构优先保障刚性与操作便捷性，主体承载部件均采用厚壁铸造结构，避免大切削量加工时产生结构形变，各运动副之间预留合理的配合间隙，既保证进给动作顺畅无卡滞，又不会因间隙过大导致加工振纹；

　　所有操作部件的布置均符合人机工程要求，手轮与锁紧手柄的操作高度、转动半径适配操作人员站立操作的动作范围，日常调整时无需大幅度改变操作姿势即可完成进给、锁紧、解锁全流程动作。安装边界方面，尾座底部导轨面的宽度、V型导轨与平导轨的间距需匹配对应型号车床的床身导轨参数，安装后尾座套筒轴线与车床主轴轴线的同轴度可通过基座侧面的调整螺钉进行微调，保证顶尖顶紧工件时主轴与尾座的轴线重合，避免加工出的轴类零件出现锥度误差；尾座整体的外轮廓尺寸充分考虑车床床身的安装空间，套筒伸出至最大行程时不会与床鞍、刀架等运动部件产生运动干涉，各操作手柄的转动范围内无遮挡部件，操作时不会与周边工装产生碰撞。在实际加工场景中，这款尾座可适配多种加工工序：

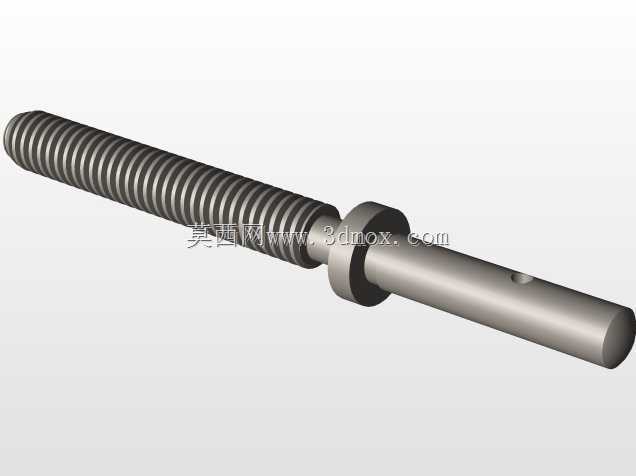

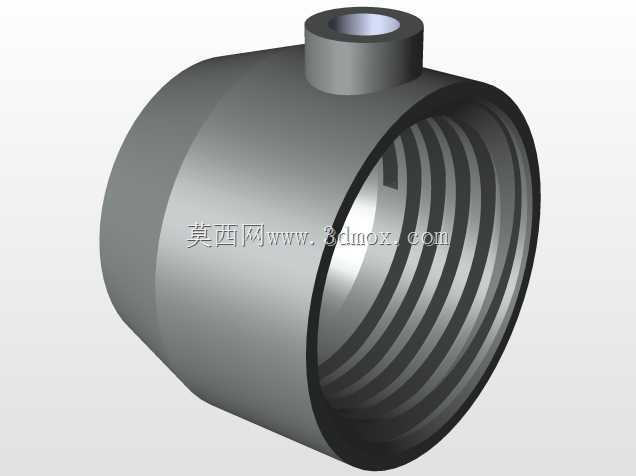

　　加工长轴类零件时，安装回转顶尖顶住工件端面中心孔，配合卡盘形成一夹一顶的装夹方式，大幅提升长工件装夹的刚性，减少切削时的工件挠曲变形；进行孔加工工序时，可换装钻头、铰刀、中心钻等刀具，通过手轮进给完成端面孔的加工，相比刀架安装刀具的方式，尾座进给的孔加工同轴度更易保证，尤其适合深孔、高精度孔的加工作业；木工车床上搭配同结构尾座时，可适配木工顶尖完成木料的装夹，满足木工回转件的车削需求。结构细节上，尾座内部丝杆副采用梯形螺纹设计，传动承载能力强，长期使用磨损后可通过调整螺母间隙补偿磨损量，延长部件使用寿命；套筒表面做淬火处理，硬度满足长期往复运动的耐磨要求，锥孔内部做精密磨削，保证刀具安装后的定位精度；基座的铸造应力在加工前做充分时效处理，避免长期使用后出现结构变形导致精度丧失。
