手动杠杆式金属板材切割剪结构模型

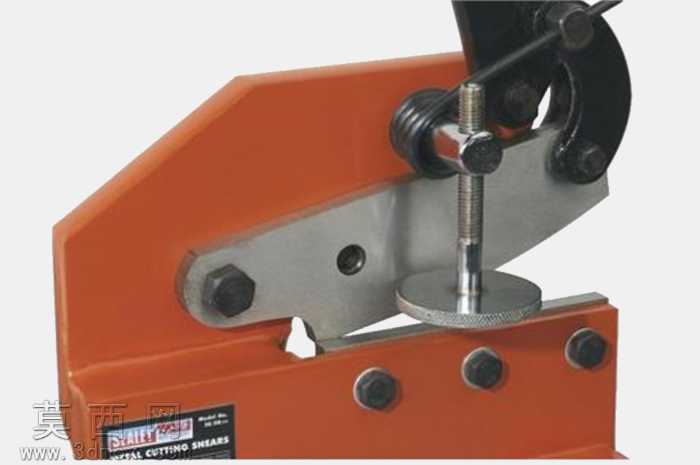

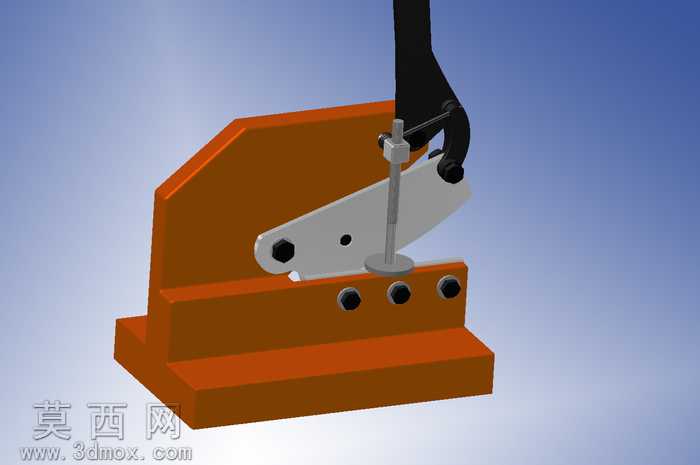

本模型为手动杠杆式金属板材切割剪的三维建模作品，建模过程中严格遵循手动剪切工具的实际机械结构逻辑，完整还原了该类设备的核心功能部件。建模阶段首先对切割剪的整体机架进行参数化绘制，主体橙色机架采用钣金折弯加焊接的结构特征建模，精准还原了机架的安装孔位、螺栓沉孔以及加强筋的结构细节，确保机架部分的结构强度表现与实物一致。其次对核心的杠杆剪切机构进行了精细化建模，包含手动操作的加长杠杆臂、铰接转轴、上下剪切刀片组件，其中上刀片通过铰接结构与杠杆臂连接，下刀片固定安装在机架工作台面上，刀片部分单独建模还原了刃口的斜角设计，该角度设计能够在剪切过程中逐步切入板材，降低手动操作的施力需求。模型还还原了板材定位压紧结构，即机架中部的可调式压紧螺杆与圆形压盘，通过螺纹传动实现压盘的上下升降，在剪切作业前可将待加工金属板材压紧固定在工作台面上，避免剪切过程中板材移位影响剪切精度，螺杆部分还原了梯形螺纹的牙型特征，压盘表面还原了防滑纹理的细节。所有连接紧固件均按照标准件参数建模，包含不同规格的内六角螺栓、铰接销轴、复位弹簧等部件，螺栓的头部尺寸、螺纹长度均符合对应国标紧固件的参数要求，铰接部位还原了轴套的间隙配合特征，能够直观体现杠杆臂的转动行程。材质渲染阶段，主体机架赋予橙色锤纹漆金属材质，还原工业手动工具的漆面质感；剪切刀片、压紧螺杆、压盘、螺栓等部件赋予淬火钢材质，添加细微的磨削纹理与金属反光效果；操作手柄部分赋予黑色橡胶防滑材质，还原手柄的握持触感；铰接部位的弹簧赋予弹簧钢材质，添加氧化发黑的表面处理效果。整体装配关系完全按照实物的装配逻辑搭建，各活动部件的运动行程符合实际使用逻辑，通过该模型可清晰了解手动杠杆式切割剪的力传递路径、剪切工作原理以及各部件的配合关系，可作为手动钣金剪切工具的结构设计参考、教学演示模型使用，模型的结构细节完整，各部件的尺寸比例协调，能够直观展现该类小型手动剪切设备的结构优势与工作特性。
