多安装位钣金折弯金属板支架结构设计

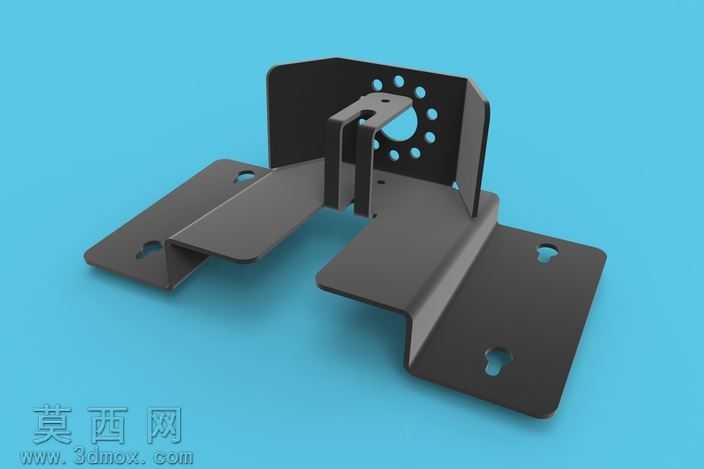

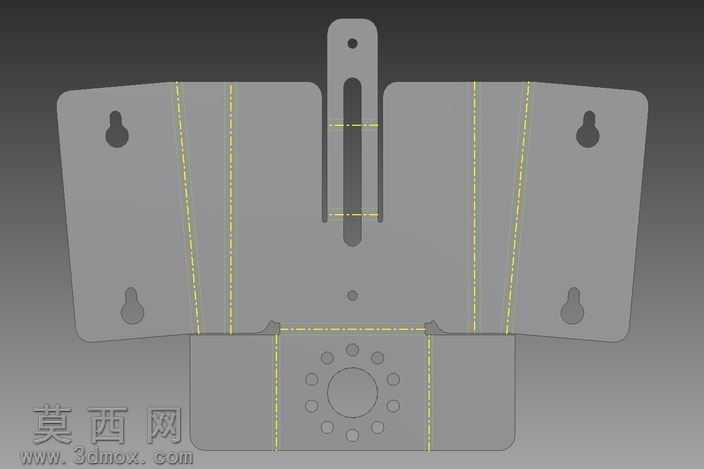

本金属板支架采用三维参数化建模方式完成全流程设计，建模阶段优先以钣金模块为核心开展工作，首先绘制基准安装面的二维轮廓草图，精准定位两侧安装翼板上的腰型安装孔、圆形定位孔的位置与尺寸，确保孔位公差符合通用五金件的装配要求，随后通过基体法兰命令生成基础板材特征，再依次添加折弯特征，按照实际冲压折弯的工艺顺序，逐段构建中间承托结构、后侧立板的弯折形态，每一处折弯都设置符合钣金加工规范的折弯半径与释放槽，避免实际生产中出现板材开裂、回弹超差的问题。后侧立板上设计的环形阵列圆孔，是为适配不同规格的外接部件安装需求，预留多档位调节的安装空间，中间的卡扣式承托结构则通过两次反向折弯成型，形成具备限位功能的卡槽结构，可对搭载的部件起到横向与纵向的双重定位作用，无需额外加装紧固件即可实现初步卡接固定。材质设计上选用冷轧钢板作为基础材质，渲染阶段为模型赋予哑光黑色喷塑的材质效果，调整材质的粗糙度、金属度参数，还原真实五金支架表面的细微颗粒质感，同时搭建纯色影棚渲染环境，添加柔和的漫反射光源与轮廓光，清晰呈现支架每一处折弯的棱角、孔位的边缘细节，以及板材的厚度特征。整体结构采用对称式布局设计，两侧的安装翼板向外延展，大幅提升支架安装后的接触面积与承重稳定性，中间的承托结构向上凸起，与后侧立板形成半包围的容纳空间，可对搭载部件形成多方向的限位防护，所有的弯折边都做了微小的圆角处理，避免安装使用过程中锐边划伤操作人员，同时去除板材剪切后的毛刺特征，符合五金产品的安全设计规范。建模过程中同步验证了板材展开后的下料尺寸合理性，确保每一处特征都可通过常规的冲压、折弯工序完成加工，无需特殊定制刀具，有效控制后续的生产制造成本，各安装孔的位置也经过装配干涉校验，与常用规格的螺栓、卡扣部件均可顺畅配合，不会出现装配卡滞、孔位错位的问题。
