汽车改装用五辐轮毂带刹车卡钳结构设计

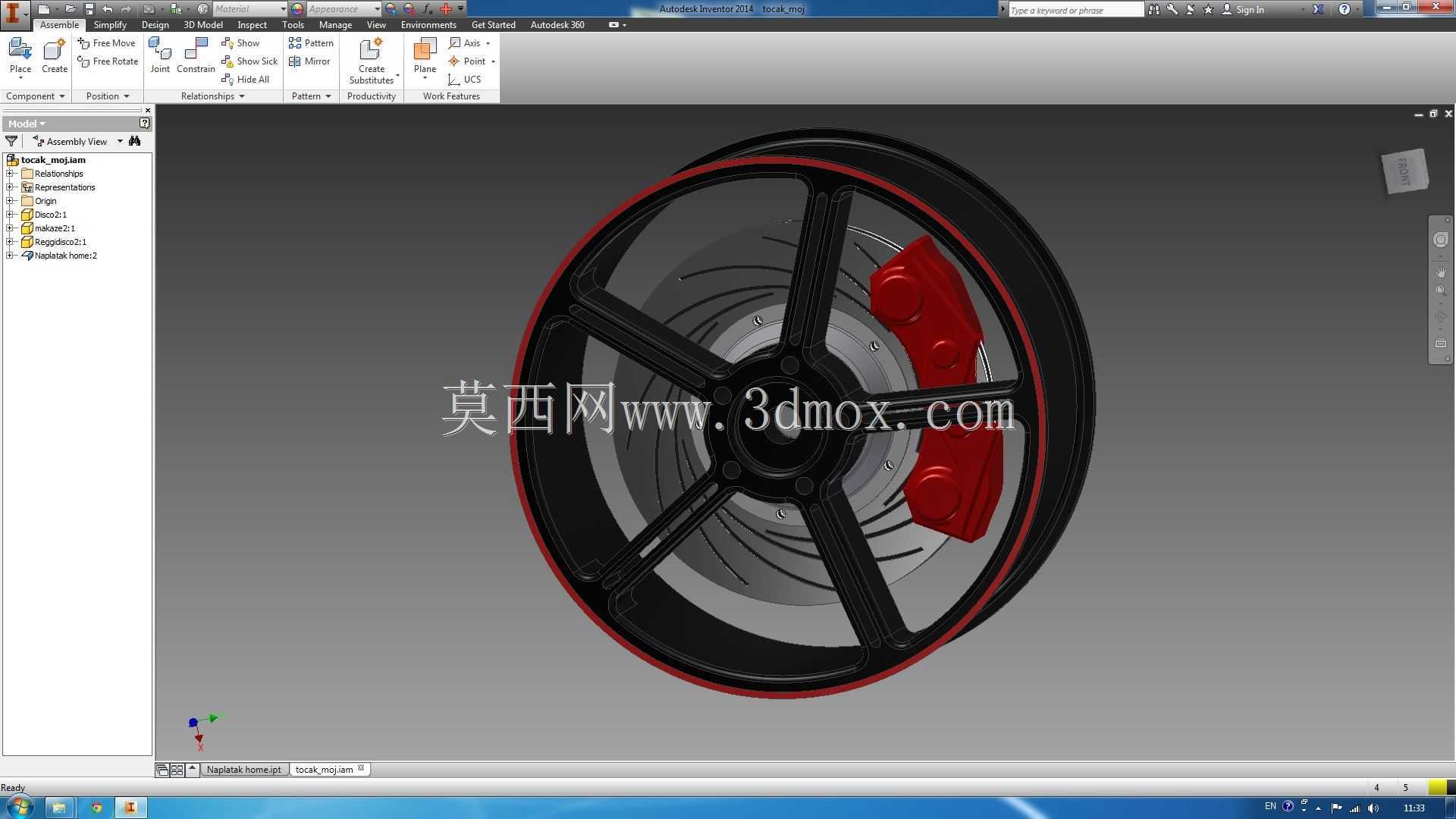

　　这套轮毂与刹车卡钳的组合结构，主要面向乘用车辆行走系统的改装与配套设计场景，在整车结构中承担承载车身载荷、传递制动扭矩、配合轮胎完成路面动力输出的核心作用，同时兼顾外观改装的视觉呈现需求。从实际装车的工况来看，轮毂作为连接车轴与轮胎的核心承载部件，需要同时承受车辆静止时的垂直载荷、行驶过程中的纵向冲击与横向侧倾力，还要在制动工况下传递刹车卡钳施加的制动力矩，因此结构设计阶段首先要保证辐条的受力路径连续顺畅。本次设计采用五辐对称式结构，每根辐条从中心轮毂轴承安装位向外延伸至轮辋边缘，辐条截面采用变厚度设计，靠近中心安装座的位置厚度更大，对应应力集中的承载区域做了圆弧过渡处理，避免应力突变引发的结构疲劳失效；

　　辐条向轮辋延伸的过程中逐步收窄厚度，在保证整体结构刚度的前提下尽可能降低非簧载质量，提升车辆行驶过程中的悬挂响应速度。轮辋部分采用深槽式结构设计，边缘预留了标准轮胎安装的止口位，轮缘位置做了加厚翻边处理，能够承受轮胎充气后的胀紧力以及过弯时轮胎侧偏带来的侧向挤压力，轮辋内侧预留了平衡块安装的平面区域，满足后期轮胎动平衡的装配需求。中心安装位采用标准的多螺栓孔布局，孔位分布圆直径匹配主流乘用车型的车轴法兰尺寸，安装面设计有定位凸台，装车时能够与车轴法兰的定位止口精准配合，保证轮毂旋转时的同轴度，避免高速行驶出现抖动问题。配套的刹车卡钳采用对置活塞布局设计，卡钳本体跨装在刹车盘两侧，安装脚位的孔距与转向节上的卡钳安装支架尺寸完全匹配，

　　卡钳内侧预留了刹车片的滑动导轨空间，制动时活塞推动两侧刹车片夹紧刹车盘，通过摩擦力将车轮的动能转化为热能实现减速。卡钳的外形做了流线型包覆设计，既能够减少行驶过程中的空气阻力，也能引导气流穿过卡钳散热鳍片带走制动产生的热量，避免长时间制动出现热衰减问题。从安装边界来看，轮毂的中心孔直径、螺栓孔分布圆、ET偏距值都经过参数化校核，装车后不会与减震器、转向拉杆、翼子板内衬发生运动干涉，卡钳安装后与轮毂辐条内侧预留了足够的安全间隙，即使在最大转向角度、悬挂最大压缩行程的工况下，两者也不会出现碰擦问题。设计过程中针对不同工况做了受力仿真验证，垂直满载工况下辐条最大应力远低于材料屈服强度，1.2倍过载冲击工况下结构变形量控制在允许范围内，

　　制动工况下卡钳安装座的受力变形不会影响刹车片的正常贴合，整体结构既满足日常街道行驶的承载需求，也能适配轻度赛道驾驶的制动强度要求。轮辋边缘的装饰圈采用嵌入式安装结构，与轮辋本体配合紧密，高速旋转时不会出现脱出问题，同时也方便后期更换不同配色的装饰件满足个性化外观需求。
