LJ12A3-4-Z电感式接近传感器三维建模

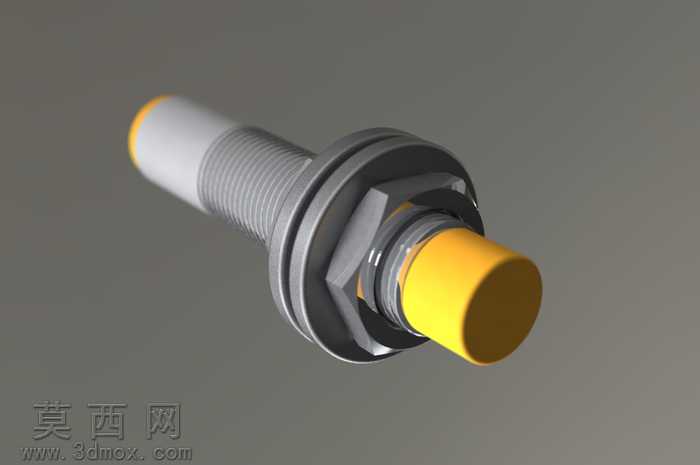

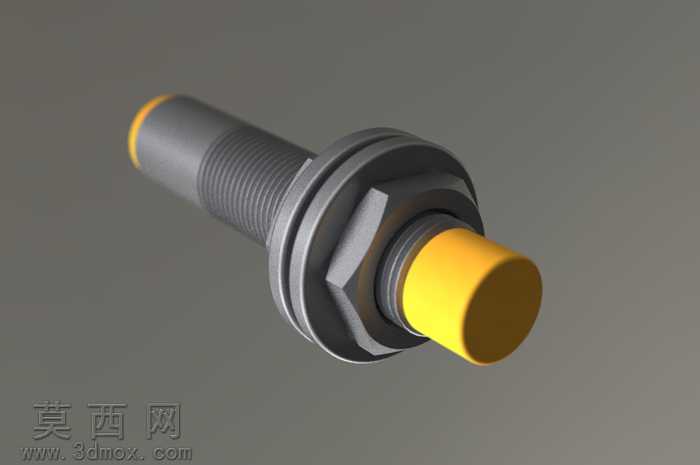

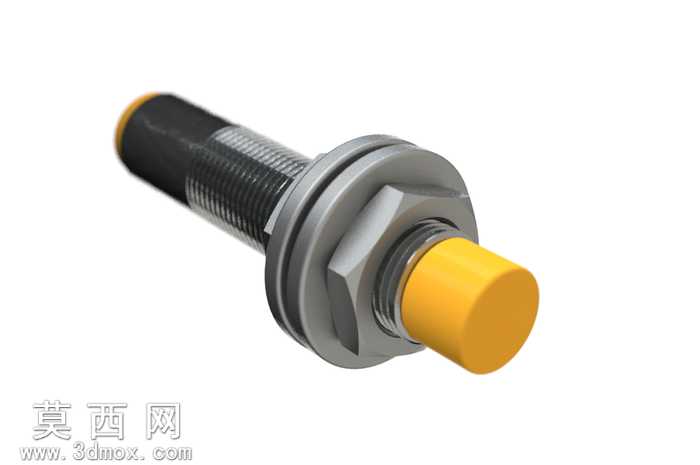

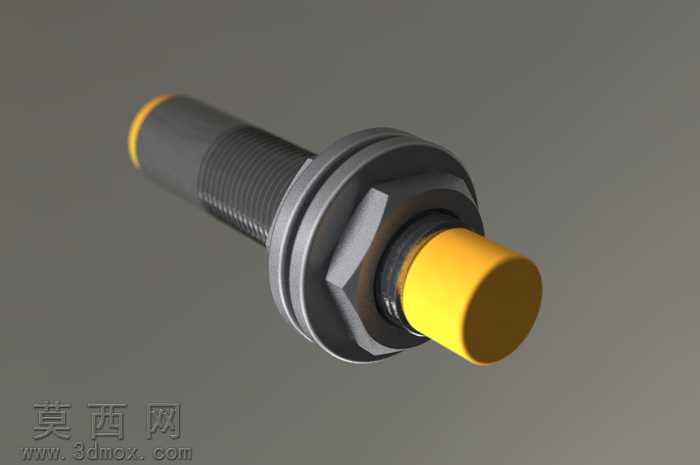

本模型为LJ12A3-4-Z型电感式接近传感器的三维数字化建模成果，建模过程严格遵循实物测绘的尺寸参数，完整还原了该款圆柱螺纹型接近传感器的全部结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先构建前端黄色感应头部分，通过旋转凸台命令生成圆柱状感应端面，匹配实物的倒角与圆角细节，还原感应面的平整外观与边缘过渡特征；其次构建传感器的金属螺纹主体部分，通过螺旋线扫描生成M12标准外螺纹结构，精准还原螺纹牙型的螺距、牙高参数，同时在螺纹段中部设计六角锁紧螺母与安装法兰结构，六角螺母采用拉伸切除结合阵列的方式完成六方轮廓建模，法兰盘部分还原其环形定位凸台与厚度尺寸，匹配实际安装时的限位结构；随后构建尾部黑色绝缘护套段，通过旋转命令生成锥度过渡的护套外形，还原尾部出线端的收窄结构，模拟线缆引出部位的防护造型。材质渲染阶段，针对不同部件匹配对应材质属性：前端感应头赋予哑光黄色工程塑料材质，调整漫反射粗糙度参数还原塑料件的柔和质感；金属螺纹主体、锁紧螺母与法兰部分赋予镀镍金属材质，调整金属反射率与高光参数，还原金属机加工表面的细腻金属光泽，同时在螺纹牙型处添加细微的粗糙度纹理，模拟实际加工的纹理效果；尾部护套赋予黑色橡胶材质，调整材质的哑光属性与轻微的凹凸纹理，还原橡胶护套的防滑耐磨质感。结构设计上完整还原了该传感器PNP型直流供电的产品结构特征，各部件之间的装配间隙、配合公差均参考实物装配关系设置，螺纹段与螺母的配合、感应头与主体的压装结构、护套与主体的衔接结构都做了精准还原，整体模型可用于工控系统装配仿真、设备布局干涉检查、教学演示等场景，模型的尺寸精度满足工业级装配验证需求，外观渲染效果贴近实物实拍质感，能够直观展现该款接近传感器的外形特征与安装结构。
