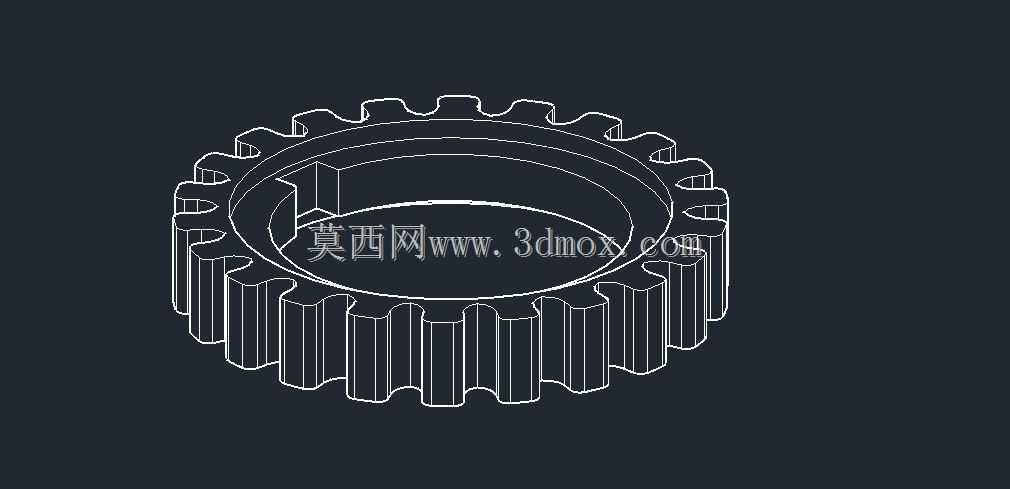

内啮合直齿圆柱齿轮三维结构设计

　　做传动结构设计的工程师大多清楚，直齿圆柱齿轮是平行轴传动场景里应用最广的基础零件，这次建模的内齿结构直齿轮，和常规外啮合直齿轮的应用场景有明显区别，这类带内齿圈结构的直齿轮，更多用在行星轮系、紧凑空间的减速传动单元里，比如小型设备的内置减速模块、回转支撑的内啮合驱动副，还有部分工装夹具的回转传动位，都能见到这类零件的身影。

　　从实际使用场景来看，这类内直齿轮通常作为从动轮或者内齿圈使用，和小模数外直齿轮配对啮合，相比外啮合传动，内啮合的重合度更高，传动过程中齿面的滑动率更小，运转时的噪音和磨损都能控制在更低水平，同时因为两个啮合轮的旋转方向相同，传动单元的轴向和径向占用空间能压缩30%左右，非常适合对安装空间有严格限制的小型设备内部。

　　建模过程中首先要明确的是齿形的参数边界，齿廓采用标准渐开线齿形，齿顶高系数取1，顶隙系数取0.25，压力角选用通用的20度，这是通用机械传动里互换性最好的参数组合，不需要定制特殊刀具就能完成后续的加工落地。建模时先绘制齿根圆、基圆、分度圆、齿顶圆四个基准圆，通过渐开线方程生成单齿的齿廓曲线，这里要注意内齿的齿顶圆是小于分度圆的，和外齿轮的尺寸逻辑刚好相反，很多新手建模时容易在这里搞反尺寸关系，导致后续啮合干涉。

　　完成单齿齿廓后，按照齿数做环形阵列得到完整的内齿结构，之后处理轮体的结构，这个齿轮采用的是薄壁筒式轮体结构，内壁直接加工轮齿，外侧是光滑圆柱面，一端带有定位止口，这个止口是安装时的核心定位基准，安装时止口和配合的轴承座或者壳体孔采用H7/h6的间隙配合，保证轮体回转时的同轴度控制在0.02mm以内，避免啮合时出现偏载导致齿面局部磨损过快。轮体的壁厚要根据传递扭矩核算，常规小模数的这类内齿轮，壁厚取齿高的2.5到3倍就能满足强度要求，既不会因为壁厚过大增加不必要的转动惯量，也不会因为壁厚不足导致受载后轮体变形影响啮合精度。

　　从功能特性上来说，直齿内齿轮的加工工艺性比斜齿内齿轮更好，不管是插齿还是拉齿加工，都能获得稳定的加工精度，装配时的轴向对位要求也比斜齿轮低，不需要调整轴向啮合位置，只要径向定位到位就能保证正常啮合，非常适合批量生产的通用传动部件。设计时还要注意齿端的倒角处理，所有齿的入齿端都做1×45度的倒角，既方便装配时的齿轮导入，也能去除加工后的锐边，避免安装和运转过程中锐边割伤操作人员，同时减少齿端的应力集中，提升齿轮的抗冲击能力。

　　在安装边界的考量上，这类内齿轮的轴向定位通常采用孔用挡圈或者端盖压紧，所以建模时要在轮体的外侧对应位置加工挡圈槽，挡圈槽的尺寸按照对应规格的孔用弹性挡圈标准设计，槽的位置要保证齿轮装配后不会出现轴向窜动，同时预留0.1到0.2mm的轴向间隙，避免受热膨胀后轮体被顶死。另外要注意啮合侧隙的预留，建模时按照精度等级8级的要求，在齿厚方向预留0.05到0.08mm的侧隙，补偿加工误差、安装误差以及运转时的热变形量，保证传动过程中不会出现卡滞现象。

　　很多工程师在做这类齿轮建模时容易忽略过渡曲线的处理，内齿轮的齿根过渡曲线是插齿加工时的刀具轨迹自然形成的，建模时不能简单用圆弧代替，要按照实际加工的包络轨迹生成过渡曲线，否则后续做有限元强度分析时，齿根的应力集中系数会和实际情况偏差很大，导致强度核算不准。另外，这类内齿轮如果用在转速较高的场景，还要做动平衡处理，建模时就要保证轮体的质量分布均匀，不要在轮体上做不对称的减重或者结构设计，避免后续动平衡时需要去除太多材料影响零件强度。

　　从实际选型的角度来说，这类内直齿轮适合传递中低扭矩、转速不超过1500rpm的平行轴内啮合传动场景，如果是高转速大扭矩的场景，还是要优先考虑斜齿或者人字齿结构，但在常规的小型减速机构、回转工作台驱动、工装夹具的回转传动里，直齿内齿轮的性价比和可靠性都是最优的选择，维护也更简单，不需要特殊的润滑条件，常规的锂基脂润滑就能满足长期运转的需求。
