汽车转向操控方向盘三维结构设计

　　作为车辆转向系统的核心人机交互部件，方向盘的设计直接关联驾驶操控精度与长时间握持的舒适度，在乘用车、商用车、工程作业车辆等各类轮式机动设备中，都是驾驶员传递转向指令的直接载体。日常驾驶场景里，驾驶员施加在方向盘上的扭矩会通过转向柱传递至转向机，最终带动转向拉杆调整车轮转角，实现车辆行驶方向的控制，除了基础的转向操控功能，多数量产车型的方向盘还会集成多功能按键区域，承载影音控制、巡航设置、行车电脑操作等附加功能，部分车型还会在方向盘轮毂位置布置安全气囊安装位，兼顾被动安全防护需求。

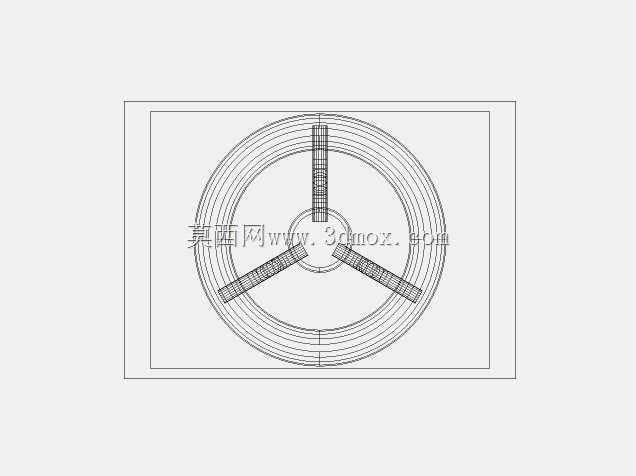

　　从结构设计逻辑来看，这款方向盘采用经典的三辐支撑结构，环形轮圈作为主要握持区域，表面做了分块式的防滑纹理设计，对应日常驾驶中双手常握持的9点、3点位置做了贴合手掌弧度的造型处理，能够在转向操作时提供足够的摩擦力，避免手心出汗导致的打滑问题，同时轮圈的截面采用符合人体工学的椭圆造型，直径适配多数成年人的手掌握持跨度，长时间握持不易产生疲劳感。中间的轮毂区域是整个方向盘的安装基准位，内部预留了与转向柱花键轴配合的安装孔位，安装时需要保证花键对位精度，确保方向盘回正位置与车轮直行状态完全匹配，避免出现转向角度偏差。三根辐条采用流线型过渡结构连接轮圈与中心轮毂，既保证了整体结构的抗扭强度，在驾驶员施加较大转向力矩时不会出现结构形变，又尽可能减少了对仪表盘视野的遮挡，辐条表面做了圆滑过渡处理，没有尖锐棱角，避免碰撞时对驾驶员造成额外伤害。

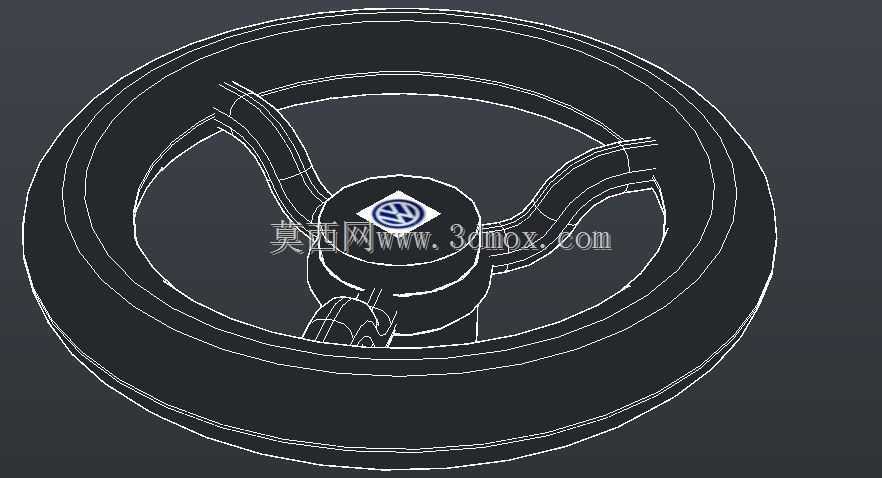

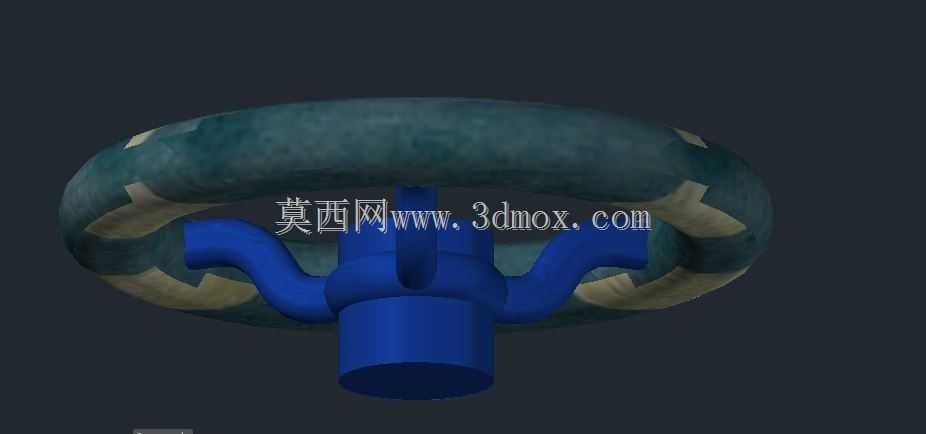

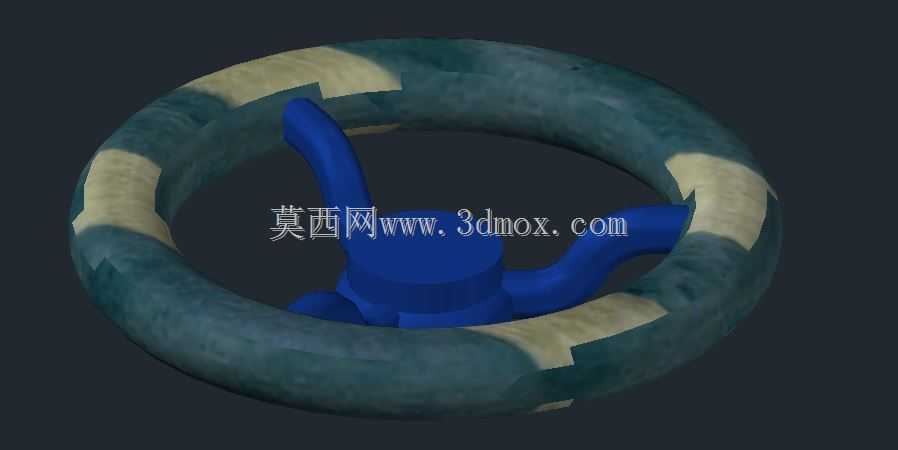

　　建模过程中，环形轮圈部分采用扫掠特征生成基础实体，先绘制轮圈的中心引导线，也就是符合转向倾角设计的闭合环形路径，再绘制对应截面轮廓沿路径扫掠，之后对握持区域做局部的曲面偏移，模拟防滑包覆层的凸起结构；中心轮毂与辐条部分采用旋转特征生成基础基体，再通过布尔运算合并轮圈与支撑结构，对所有连接位置做圆角过渡处理，消除应力集中点，避免长期受交变载荷出现结构断裂。材质分配上，轮圈的防滑区域采用织物类材质模拟实际包覆的防滑面料，其余硬质结构部分采用工程塑料材质，中心辐条区域做高亮质感处理，区分不同功能区域的视觉效果。

　　从安装边界来看，这款方向盘的中心安装位深度适配常规乘用车转向柱的伸出长度，轮圈的最大外圆直径控制在常规家用车方向盘的尺寸区间，安装后与驾驶员胸部的距离符合安全驾驶的空间要求，不会出现距离过近影响安全气囊弹出效果，或是距离过远导致操控时手臂过度伸直的问题。轮圈后方预留了足够的间隙，不会与转向柱周边的拨杆、仪表盘罩产生运动干涉，在方向盘转动到最大左右转角时，轮圈边缘也不会与驾驶位座椅、车门内饰板发生磕碰。结构强度方面，整个轮圈与辐条的连接位置做了加厚处理，能够承受紧急转向时的大扭矩输入，同时在发生正面碰撞时，轮毂区域的结构设计能够预留足够的溃缩空间，配合转向柱的溃缩结构吸收碰撞能量，降低对驾驶员的冲击。

　　实际工程验证阶段，这类方向盘结构需要经过扭转疲劳测试，模拟数十万次转向操作的交变载荷，验证结构的抗疲劳性能，同时还要做握持区域的耐磨测试，确保长期使用后表面包覆层不会出现脱落、打滑的问题。人机工程验证环节会邀请不同身高、手型的测试人员进行握持体验，调整轮圈的截面尺寸与辐条的角度，确保多数驾驶员都能找到舒适的握持姿势，转向操作时手腕能够保持自然的角度，减少长时间驾驶的肌肉劳损。
