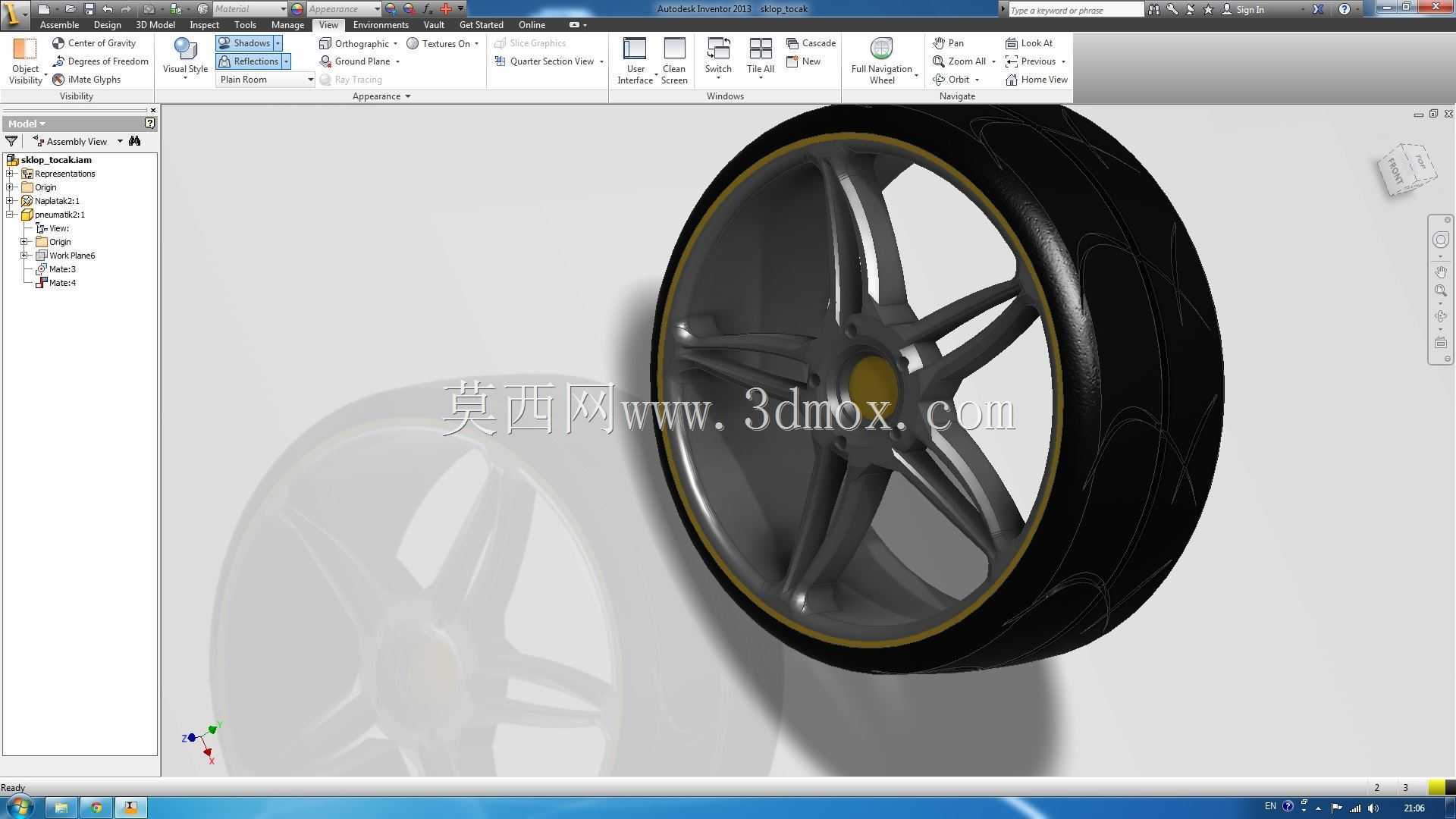

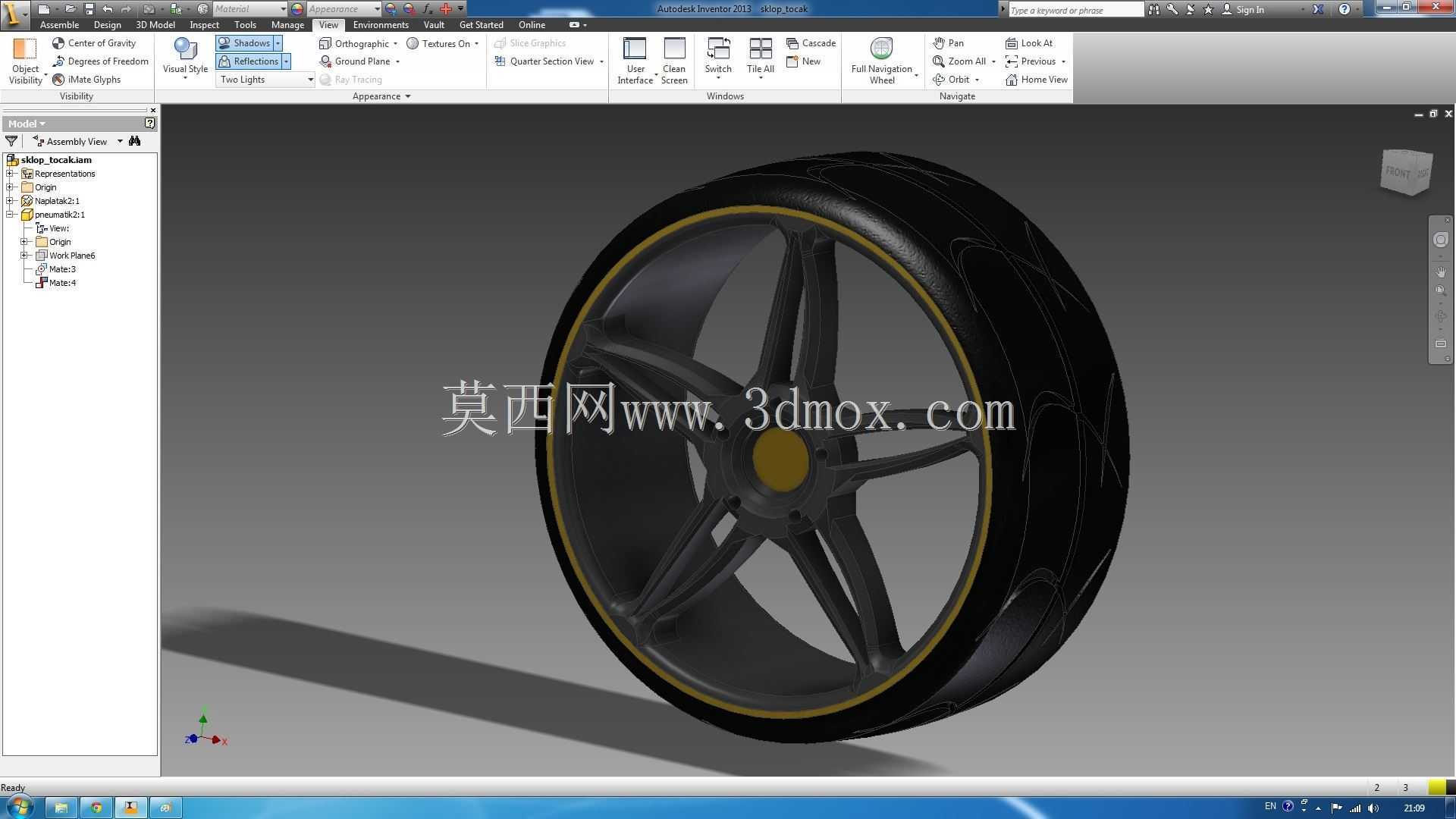

气动五辐轮毂轮胎总成亚视结构设计

　　这套车轮总成结构针对气动特性优化的乘用车辆行走场景设计，核心覆盖日常道路行驶、低风阻通勤的使用需求，作为车辆与地面直接接触的承载部件，需要同时承担整车垂直载荷传递、行驶过程中驱动力与制动力的力矩传导，还要缓冲路面颠簸带来的冲击，配合悬架系统完成行驶平顺性的调校。从结构拆分来看，总成由橡胶轮胎主体、合金轮辋基体、中心安装定位结构三部分组成，轮胎胎面采用连续流线型花纹设计，胎侧做了等厚度过渡处理，在保证接地比压均匀分布的前提下，降低高速行驶时的胎面形变生热，轮辋部分采用五辐对称式镂空结构，辐条截面做了变宽度流线修型，顺着车轮旋转方向的切面做圆弧过渡，既能够减少旋转过程中的空气紊流，匹配气动行驶的低阻需求，也能在满足辐条抗弯、

　　抗扭强度要求的前提下，尽可能降低轮辋自身的旋转惯量，提升车辆加减速过程的动力响应效率。设计过程中首先锁定了轮心安装位的边界尺寸，中心定位孔的直径、螺栓孔分布节圆尺寸完全匹配对应车型的转向节安装接口，不需要额外做转接法兰即可完成装配，轮辋的轮缘宽度、胎圈座直径严格匹配所选轮胎的安装尺寸，胎圈座位置做了标准的锥面过渡，保证轮胎充气后能够紧密贴合在轮辋上，避免高速行驶时出现轮胎脱圈的风险。轮辋的偏距设置经过反复校核，装配后车轮的外端面与翼子板的间隙控制在合理范围内，转向过程中不会与翼子板内衬、悬架摆臂发生运动干涉，轮胎的最大外径尺寸也匹配整车的轮拱空间，即使在悬架全压缩、转向打到最大角度的极限工况下，胎面也不会与轮拱周边结构发生剐蹭。

　　辐条的厚度分布经过受力仿真优化，靠近轮心安装座的位置辐条厚度更大，向轮缘方向逐渐做减薄处理，在承受过弯侧向力、过颠簸路面冲击载荷的时候，应力能够均匀分散到整个轮辋结构上，不会出现局部应力集中导致的辐条断裂问题。轮胎的胎唇内部预置了高强度钢丝圈，充气后能够牢牢卡在轮辋的胎圈座位置，胎体内部的帘线层采用交叉排布结构，兼顾胎面的刚性与胎侧的韧性，正常胎压下胎面的接地印痕接近矩形，能够保证轮胎与地面的接触面积稳定，提升行驶过程中的抓地性能。整个总成的气动优化细节还体现在轮辋中心盖的弧面设计上，中心盖表面与辐条表面做了齐平顺接，没有突出的棱角或者凹陷结构，车轮旋转时气流能够顺着辐条表面顺畅流过，不会在轮心位置形成涡流区，配合胎侧的光滑曲面，

　　能够有效降低整车行驶时的车轮部分风阻系数，适配主打低能耗的气动车型设计需求。在装配逻辑上，轮胎与轮辋的配合采用标准的无内胎设计，轮辋表面的气门嘴安装孔位置做了密封凸台，安装标准气门嘴后即可完成充气密封，不需要额外加装内胎结构，减少了总成的零件数量，也降低了后期使用过程中出现漏气故障的概率。轮辋的表面做了等厚度的防护层处理，边缘位置做了圆角过渡，既能够避免行驶过程中碎石击打造成的涂层脱落，也能在轮胎拆装过程中减少工具对轮辋表面的磕碰损伤。
