订书钉起拔拆卸工具扭力弹簧结构

　　日常办公场景中，装订完成的文档若需调整页码、替换内页，往往需要移除已压入纸张的订书钉，徒手撕扯不仅容易造成纸张破损，翘起的钉脚还可能划伤手指，这款起拔工具正是针对该类场景设计的手动五金文具，适配常规办公场景下的通用规格订书钉拆卸作业，也可用于小型包装、手工装订场景下的薄金属钉起拔操作。

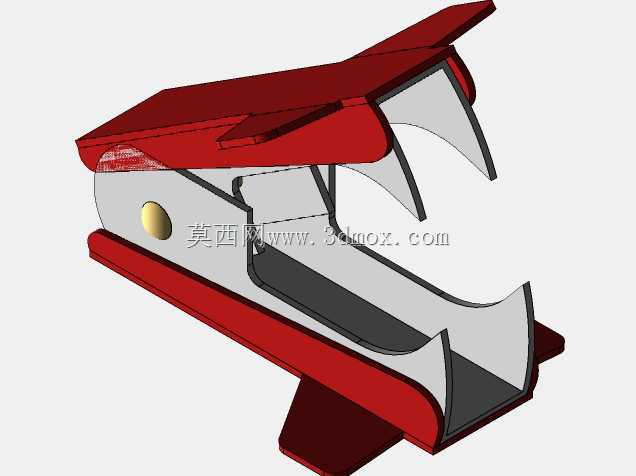

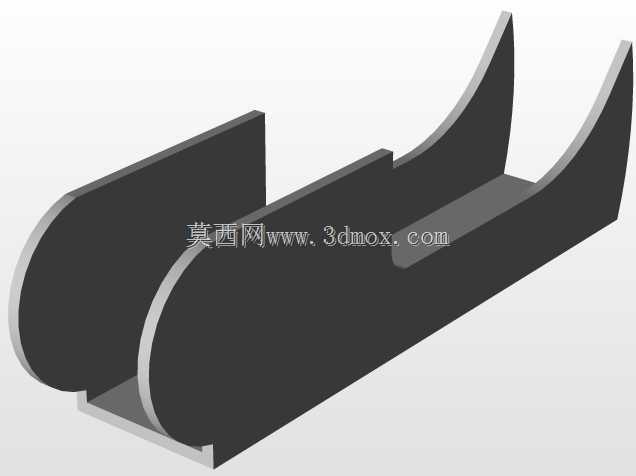

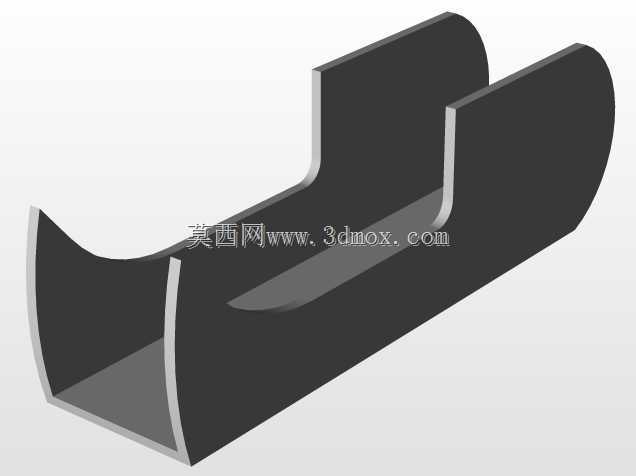

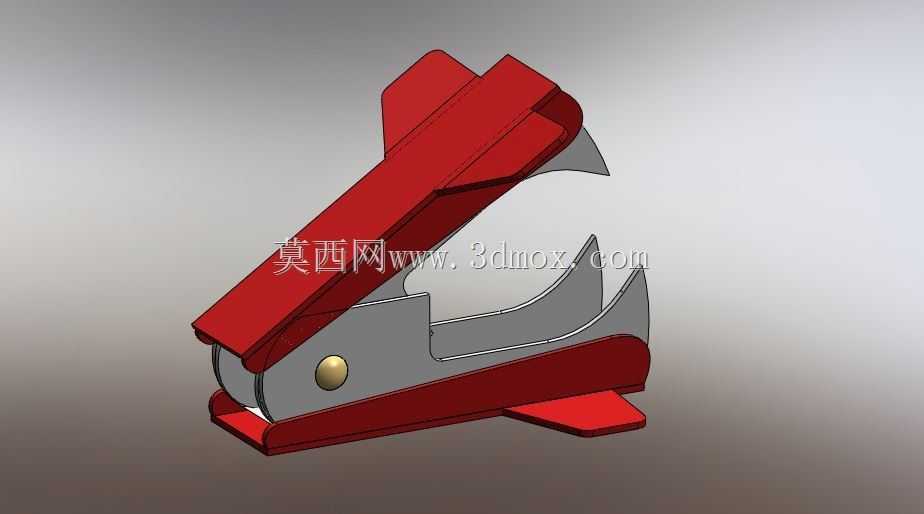

　　从功能实现逻辑来看，该工具核心依托扭力弹簧的蓄能复位特性完成作业，整体采用上下钳体铰接的结构布局，铰接位置设置圆柱销轴作为旋转副，扭力弹簧套设在销轴外侧，两个扭臂分别抵接上下钳体的内侧壁面，常态下弹簧扭力驱动钳头保持闭合状态，钳头位置设计有楔形翘头结构，翘头厚度控制在0.8mm以内，可轻松插入订书钉与纸张之间的缝隙，无需额外撬动即可卡入钉体下方。握持区域贴合人手捏合的施力角度设计，上下钳体的尾端延伸出对称的按压翼面，翼面做了圆弧过渡处理，避免捏合施力时硌手，施力时仅需用拇指和食指捏合两侧翼面，即可带动钳头张开，将楔形翘头对准订书钉的平直段卡入后松开施力，弹簧复位的拉力会带动钳头向上抬升，将订书钉整体从纸张中撬出，整个操作过程单手握持即可完成，无需额外辅助工具，单次起钉动作耗时不超过两秒，相比传统的小刀撬、指甲抠的方式，能大幅降低纸张破损概率，同时翘起的钉体会被限制在钳头的卡槽内，不会随意弹飞造成安全隐患。

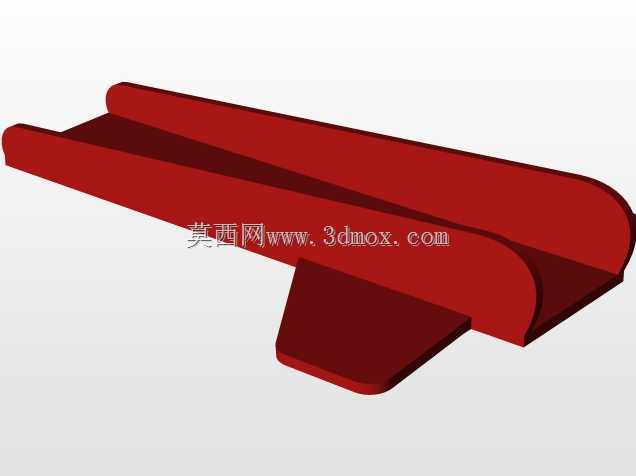

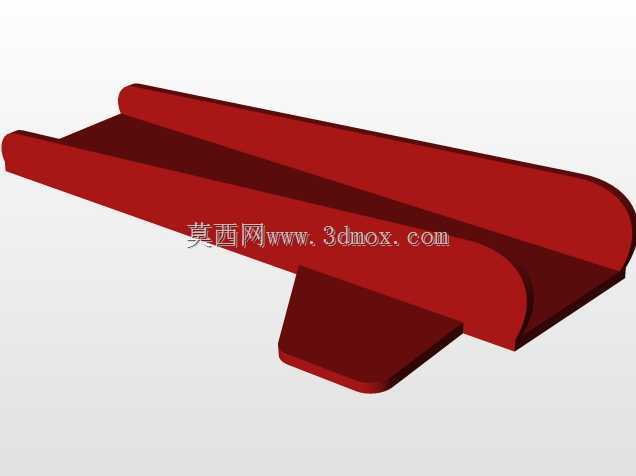

　　设计过程中首先需要匹配扭力弹簧的参数，弹簧的钢丝直径选取0.5mm的弹簧钢材质，有效圈数设置为3圈，初始预紧扭矩控制在0.2N·m，既保证常态下钳头闭合不会自行张开，又能让捏合施力控制在15N以内，长时间使用不会造成手部疲劳。上下钳体的主体采用钣金冲压成型工艺，主体板材厚度选取1.2mm的冷轧钢板，表面做喷塑处理区分功能区域，握持与外观覆盖件采用红色喷塑，钳头工作区域采用金属原色或镀镍处理，提升耐磨性能。楔形翘头的角度设计为15度，该角度下既能保证翘头的结构强度，不会因为频繁撬动出现卷边变形，又能最大化降低插入订书钉缝隙所需的推力，适配80g复印纸3-50页厚度范围内的常规订书钉装订场景。

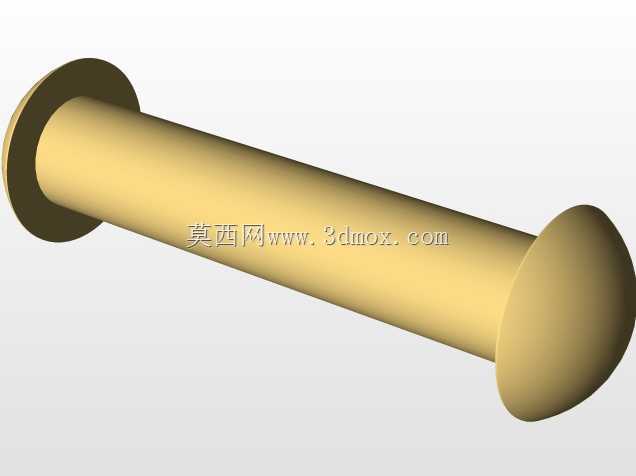

　　安装边界与外形尺寸方面，该工具整体长度控制在60mm，最大宽度35mm，闭合状态下整体厚度不超过15mm，可轻松放入普通笔袋、办公桌抽屉的文具收纳格内，不占用过多收纳空间。铰接销轴的直径选取3mm，两端做铆压处理固定上下钳体，销轴与钳体的安装孔之间预留0.1mm的配合间隙，保证旋转过程无卡滞，同时不会出现过大的旷量导致钳头错位。钳头的工作开口距离在捏合到最大行程时为8mm，足够容纳常规订书钉的钉高尺寸，不会出现卡钉情况。钳体上的弹簧定位槽深度设计为0.3mm，刚好卡住扭力弹簧的扭臂，避免使用过程中弹簧移位脱出，提升整体结构的可靠性。

　　从实际使用的耐久度角度考虑，钳头的楔形工作区域做了局部淬火处理，表面硬度达到HRC40-45，可承受上千次起钉作业不会出现磨损卷边，弹簧经过回火处理消除内应力，长期使用不会出现弹力衰减导致的钳头闭合不严问题。整体结构没有多余的零散零件，装配过程仅需依次装入下钳体、扭力弹簧、上钳体，穿入销轴后铆压固定即可完成总装，生产装配工序简单，适合批量冲压生产，成本可控。在实际办公场景测试中，该工具针对不同品牌的常规24/6型订书钉都能顺利起拔，即使是钉脚压合不完全的歪斜订书钉，也能通过楔形翘头的导向顺利卡入，不会出现打滑情况，相比传统的简易起钉器，该结构的钳体包裹性更好，使用过程中不会出现钉脚弹飞的情况，安全性更有保障，同时握持手感更贴合人手施力习惯，长时间高频使用也不会造成指腹压痕。
