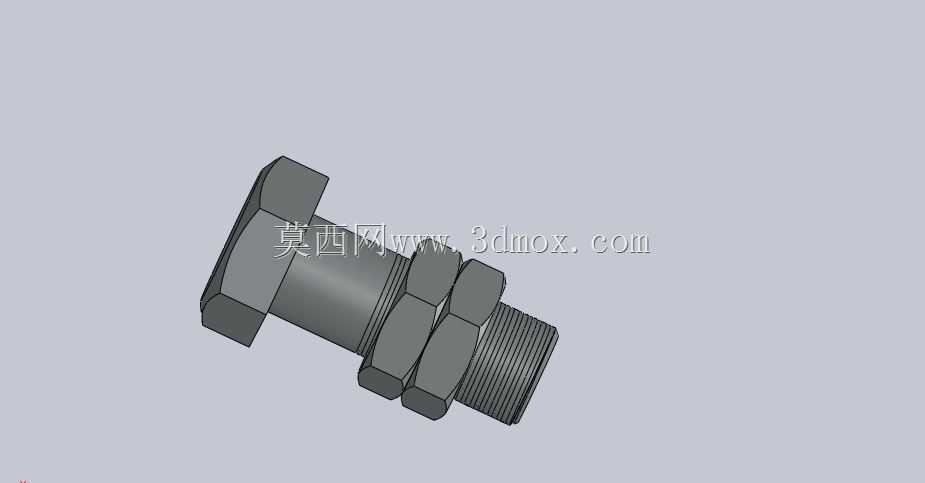

带配套锁紧螺母的六角头外螺纹连接件

　　在各类机电设备装配、工装夹具搭建、液压管路布设、输送设备机架拼接的场景里，螺纹紧固件永远是占比最高的基础连接元件，这套带配套螺母的六角头螺栓组件，就是针对需要重复拆装、存在一定振动载荷的连接工况设计的。不同于普通单螺母螺栓的配置，这套组件搭配了多件六角锁紧螺母，在实际使用时可以通过双螺母对顶的方式实现螺纹副的防松，不需要额外加装弹簧垫圈、止动垫片这类辅助防松零件，在空间受限、无法容纳额外防松元件的安装位置，这种结构的适配性会更强。从结构设计逻辑来看，螺栓头部采用标准外六角构型，能够适配常规开口扳手、套筒、梅花扳手等通用紧固工具，不需要定制专用工装就能完成拆装作业，现场维护的便利性很高。螺栓杆部靠近头部的位置做了光轴段设计，

　　这个光轴段的直径与螺纹大径保持合理的尺寸差，安装时可以穿过被连接件的光孔，光轴段的长度匹配常规被连接件的总厚度范围，避免螺纹段直接承受被连接件的剪切载荷，提升连接部位的抗剪切能力。杆部的螺纹段采用标准普通螺纹牙型，牙距遵循通用紧固件的标准规范，建模时还原了螺纹牙型的细节几何特征，不是简化的贴图示意，在做装配干涉检查、装配应力仿真的时候，能够更真实地还原螺纹啮合的实际状态，不会因为螺纹特征简化导致仿真结果出现偏差。配套的六角螺母全部采用标准对边尺寸设计，和螺栓头部的扳手尺寸保持统一规格，现场作业时不需要频繁更换扳手型号，能够提升装配效率。多螺母的配置除了实现双螺母防松之外，还可以根据实际安装的间距需求，调整螺母在螺栓杆上的位置，

　　充当限位元件使用，比如在导杆限位、行程挡块的场景里，不需要额外加工定位台阶，只需要锁紧两个螺母就可以实现位置固定，调整起来非常灵活。从安装边界来看，螺栓的总长度、光杆段长度、螺纹段长度都遵循通用紧固件的尺寸系列，六角头的厚度、对边宽度，螺母的厚度、对边宽度都符合常规手动、气动紧固工具的作业空间要求，安装时只需要在被连接件上加工出对应直径的光孔，不需要额外锪沉孔，螺栓头部的承压面是平整的环形面，能够均匀压紧被连接件的表面，不会出现压应力集中导致的被连接件表面凹陷问题。在实际选型使用时，要注意被连接件的总厚度不能超过光杆段的长度，否则螺纹段会进入被连接件的光孔位置，不仅会导致装配时螺纹刮伤光孔内壁，还会让连接的剪切面落在螺纹牙底位置，

　　大幅降低连接的抗剪切强度。另外在采用双螺母对顶防松的时候，两个螺母的拧紧力矩要按照标准要求匹配，先拧紧靠近被连接件的螺母至规定力矩，再拧紧外侧的螺母进行对顶锁死，避免防松失效。这套模型的几何细节还原度较高，在做整机装配设计的时候，可以直接调用到装配体中，不需要再对螺纹、六角头的细节做二次建模，能够节省结构设计阶段的标准件建模时间，同时完整的几何特征也能支撑后续的工程图导出、装配干涉检查、运动仿真等工作，不会因为特征缺失导致设计环节出现疏漏。在一些有密封要求的管路连接场景里，这套组件也可以搭配密封垫片使用，螺栓光杆段穿过法兰的安装孔，通过螺母锁紧实现法兰面的压紧，多螺母的配置还可以在外侧额外安装锁紧螺母，避免管路振动导致螺母松动引发的密封泄漏问题，在中低压的液压、气动管路连接场景里适用性很强。
