深沟球滚动轴承机械结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心支撑部件，从普通的民用家电电机、输送线辊筒，到工业领域的机床主轴、泵阀传动端、减速机输入输出轴，几乎所有存在旋转运动的机械结构，都需要匹配对应载荷等级的滚珠轴承来降低运动副的摩擦阻力，减少轴系运转过程中的磨损损耗，保障整套传动系统的运转精度与使用寿命。

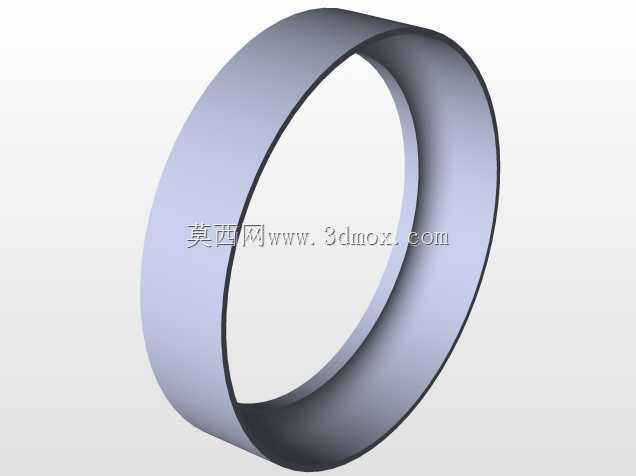

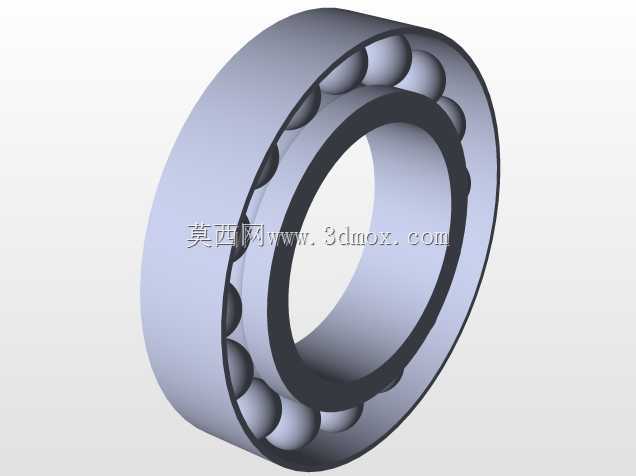

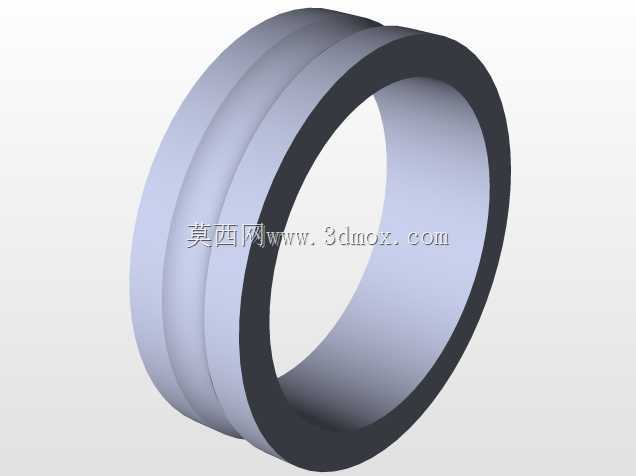

　　这套滚珠轴承的结构设计，完全遵循常规深沟球轴承的成熟构型逻辑，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中优先保证各部件的配合边界符合实际装配要求：内圈的内孔面是与旋转轴过盈配合的安装面，建模时严格控制圆柱面的圆度公差，内圈外侧的滚道为圆弧曲面，曲率半径略大于钢球半径，保证钢球在滚道内滚动时既可以充分接触承载，又不会出现卡滞或接触应力过度集中的问题；外圈的外圆柱面是与轴承座安装孔配合的定位面，建模时保证外圆与内孔的同轴度要求，外圈内侧的滚道与内圈滚道曲率匹配，共同构成钢球的滚动运行轨道。

　　钢球作为轴承的核心承载滚动体，在内外圈滚道之间均匀排布，建模时所有钢球直径保持一致，球心分布在与轴承同轴的同一分度圆上，相邻钢球之间预留足够的间隙避免运转时互相碰撞摩擦；保持架的作用是将所有钢球均匀分隔开，避免钢球在运转过程中扎堆聚集，保证每个钢球都能在滚道的对应位置均匀承载，同时还可以留存部分润滑脂，在轴承运转过程中持续为钢球与滚道的接触位置提供润滑，降低摩擦温升。

　　从安装边界来看，这类滚珠轴承的轴向尺寸紧凑，径向承载能力强，同时可以承受一定程度的双向轴向载荷，对轴系的安装对中误差有一定的适配能力，选型时只需要匹配轴径、轴承座孔径以及额定载荷参数，就可以直接安装使用，不需要额外设计复杂的调整结构。在实际设备装配过程中，内圈通常随转轴同步旋转，外圈固定在轴承座孔内，钢球在滚道内做行星式滚动，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗。

　　建模过程中，针对滚道与钢球的接触位置做了细节处理，还原了实际轴承的接触角特征，保持架采用浪形冲压结构的常规构型，贴合钢球的曲面轮廓，既保证分隔钢球的功能，又尽可能降低保持架自身的重量与运转阻力。整个模型的各部件装配关系完全还原实际轴承的装配逻辑，没有出现干涉错位的问题，可用于设备装配时的干涉检查、轴系结构的布局验证，也可以作为机械原理教学过程中滚动轴承结构演示的直观载体，帮助设计人员快速理解滚动轴承的工作原理与装配关系，在做设备整体布局时，可以直接调用该模型匹配轴系与轴承座的安装尺寸，减少重复建模的工作量，提升整体结构设计的效率。在实际工况中，这类滚珠轴承的适用转速范围较宽，在润滑条件良好的情况下可以适配中高转速的传动场景，日常维护只需要定期补充润滑脂，就可以保障长期稳定运行，是机械传动结构中应用范围最广、标准化程度最高的通用支撑零部件之一。
