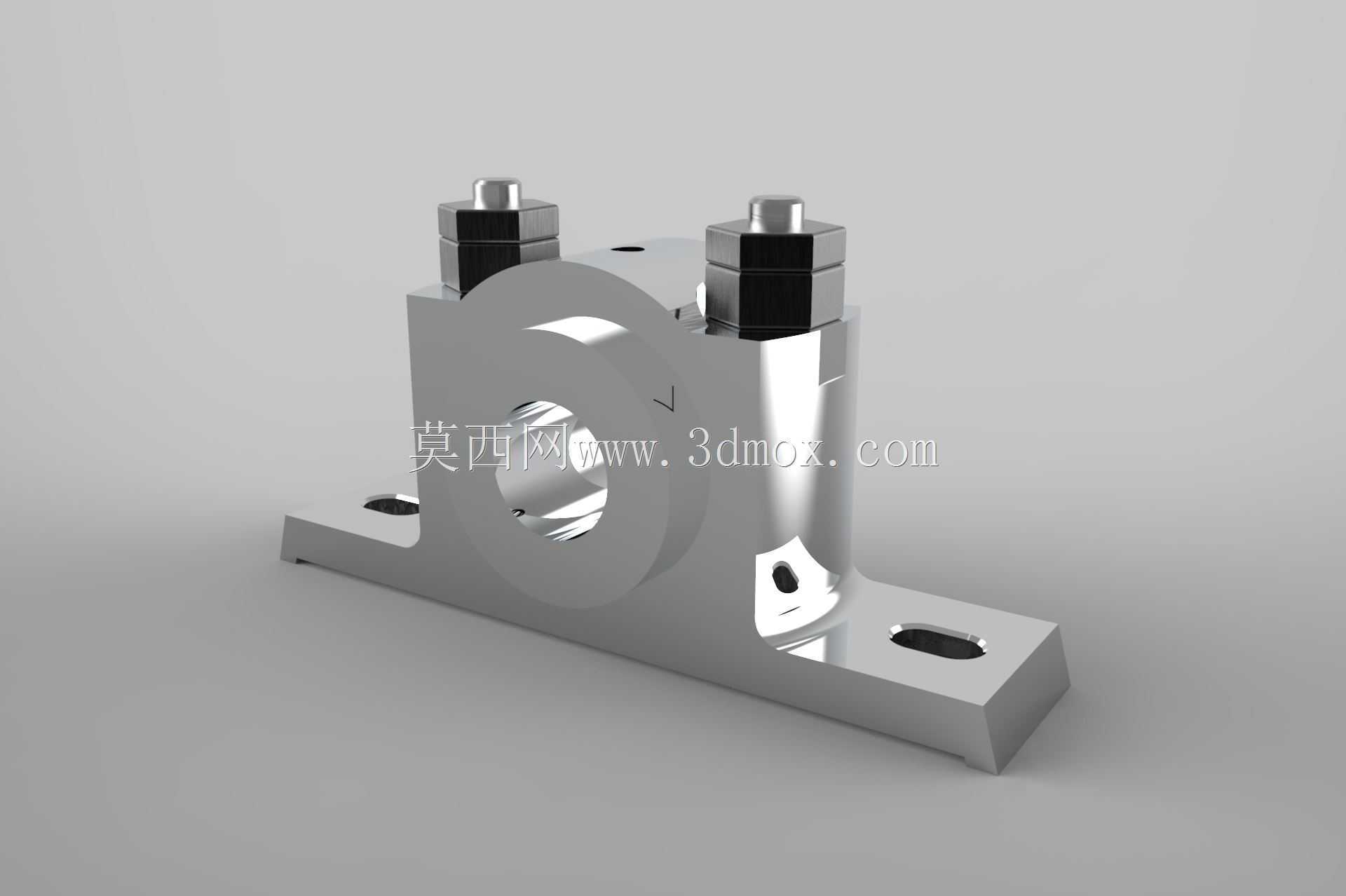

带压紧结构的卧式剖分式轴承支撑座

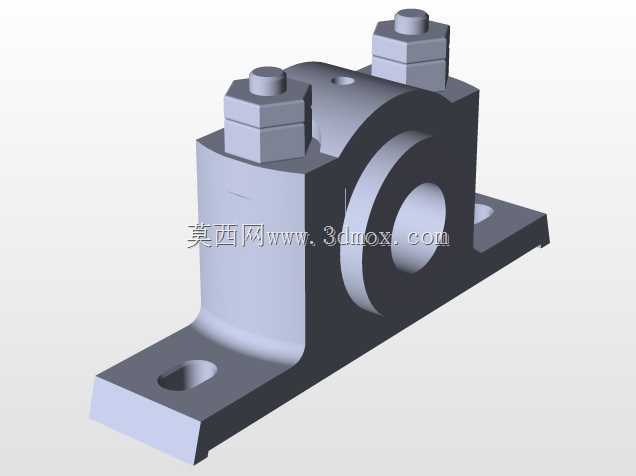

　　这款带压紧结构的卧式支撑件，主要应用在中低速重载的传动链路中，常见于输送线辊筒支撑、小型减速机输出轴定位、农业机具传动轴固定这类需要径向承载同时兼顾轴向限位的场景。和普通一体式轴承座不同，它额外配置了顶部双螺栓压紧结构，能在轴承装入内孔后，通过拧紧六角螺母带动压块对轴承外圈施加均匀的预紧力，避免设备启停瞬间的冲击载荷导致轴承外圈在座孔内发生蠕变磨损，延长轴承的实际使用寿命。

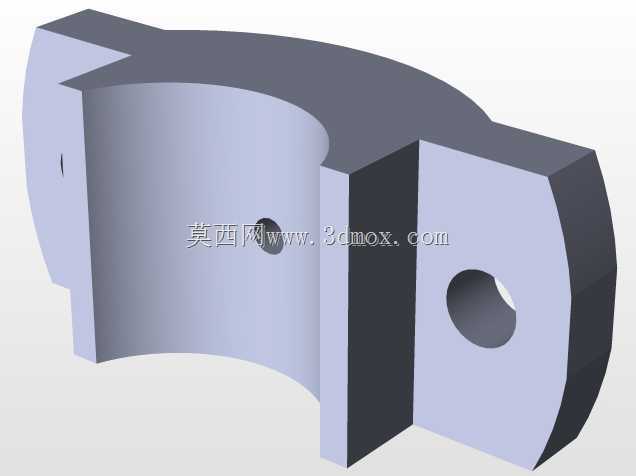

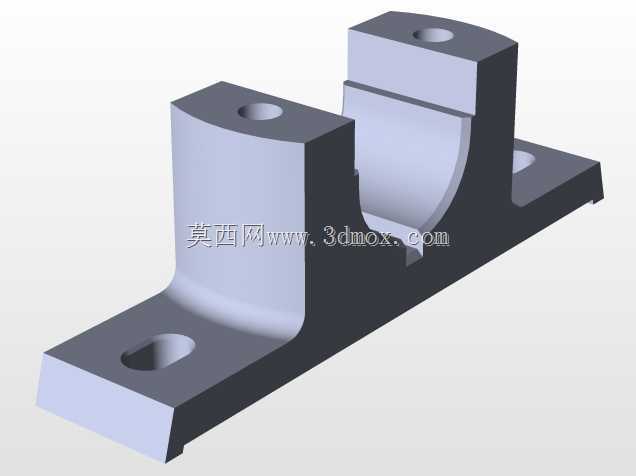

　　从结构设计逻辑来看，底座采用一体化铸造成型后做机加工处理，底部的两个长条形安装孔预留了足够的位置调整余量，现场安装时不需要严格把控底座的预埋孔距，可顺着长孔方向微调支撑座的轴向位置，适配不同安装基面的公差偏差，降低现场安装的对位难度。支撑主体的内孔为标准圆柱通孔，孔壁加工精度控制在H7公差带，能和标准深沟球轴承、调心滚子轴承的外圈形成过渡配合，保证轴承装入后不会出现径向晃动。顶部的两个螺栓柱和底座为一体结构，避免了分体式螺栓连接带来的刚度不足问题，螺母下方配置的加厚平垫能分散压紧力，防止长期受力后螺母端面压坏支撑座的顶面加工面。

　　实际使用过程中，这类支撑座的安装边界需要重点关注：底座的安装面需要做铣平处理，平面度公差不低于0.1mm，防止安装后支撑座出现倾斜，导致轴承内圈和外圈发生偏载，加剧轴承滚道的磨损。顶部压紧螺栓的拧紧力矩需要按照配套轴承的外径尺寸匹配，不能过度拧紧导致轴承外圈变形，造成轴承转动卡滞、温升过快的问题。支撑座两侧的减重槽并非单纯为了减少材料用量，槽体的位置刚好避开了应力集中区域，在保证整体结构刚度的前提下降低了零件自重，同时槽内空间可以留存少量润滑脂，在轴承密封出现轻微渗漏时，能临时承接溢出的油脂，避免油脂直接滴落到设备周边的生产物料上。

　　和常见的SN系列剖分式轴承座相比，这款支撑件的结构更紧凑，整体高度更低，适合安装空间受限的设备内部，不需要预留太大的上部操作空间就能完成轴承的拆装维护：更换轴承时只需要松开顶部两个压紧螺母，就能将轴承从内孔中顶出，不需要像一体式轴承座那样拆卸整个底座的安装螺栓，大幅缩短了设备维护的停机时间。底座的两个安装支脚做了加厚处理，支脚和主体连接位置做了圆弧过渡，避免长期承受径向载荷时支脚和主体连接处出现应力断裂，在有轻微振动的工况下，这种过渡结构能有效分散振动带来的交变应力，提升零件的疲劳寿命。

　　在三维建模过程中，这类零件需要重点把控几个配合尺寸的关联：内孔的中心高要和配套传动轴的中心高保持一致，公差控制在±0.05mm以内，防止传动轴出现别劲的问题；顶部两个螺栓的中心距要和压块的安装孔位精准匹配，保证压块压紧时能完全贴合轴承外圈的顶面，不会出现偏压的情况；底部安装长孔的长度要比配套安装螺栓的直径大4-6mm，预留足够的调整空间，同时孔的两端要做圆弧处理，避免应力集中导致长孔边缘开裂。零件的所有外露棱边都做了R2左右的倒角处理，既避免安装维护时划伤操作人员，也能去除机加工产生的毛刺，提升零件的外观质感。
