四柱导向式板件冲压成型工装结构

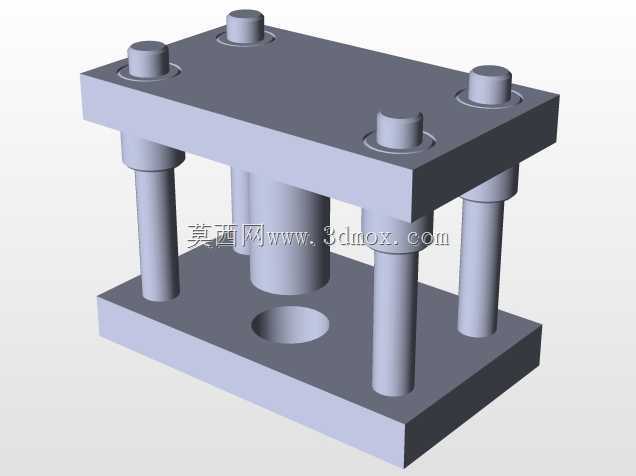

　　这套四柱导向的冲压作业组件，是面向中小吨位冲裁、浅拉伸工序设计的执行端工装，日常多配套开式可倾压力机或固定台压力机使用，覆盖家电五金、汽配小冲压件、文具五金等批量加工场景，针对厚度0.5-3mm的冷轧板、铝板带料完成落料、冲孔、浅成型类作业。从结构布局来看，上下模座采用平行板式设计，四根等直径导柱呈矩形四角分布，导柱与上模座导套采用间隙配合，合模过程中可全程抵消侧向冲裁力带来的偏移，避免啃模、刃口崩损问题，相比双导柱结构，四柱布局的抗偏载能力提升40%以上，即便工位偏置布置也能保证合模精度稳定在0.02mm以内。上模座顶面预留的四个模柄安装位，可适配不同吨位压力机的滑块T型槽间距，无需额外加工转接板即可完成装夹，

　　模柄与滑块贴合面做了铣平处理，保证装夹后上模垂直度符合压力机作业精度要求。下模座中心位置设置的漏料孔，与上模冲头同轴度公差控制在0.015mm，冲裁完成的废料或成型件可直接通过漏料孔落入压力机工作台的落料通道，无需人工手动清理模面，适配连续自动化冲压线的作业节拍。中间的成型凸模采用快换式安装结构，通过内六角螺钉与上模座固定，更换不同成型轮廓的凸模时，仅需拆卸四颗固定螺钉即可完成换装，无需重新调整导柱导套的配合间隙，大幅缩短换模调试时间，适配多品种小批量的冲压生产需求。导柱的有效行程设计覆盖常规浅拉伸、冲裁作业的开模高度需求，开模后上下模之间的操作空间足够操作人员放置料片、取出成品，同时预留了安装送料机、接料手的安装边界，

　　下模座四周预留的T型槽安装位，可直接固定在压力机工作台面上，无需额外制作工装垫板，安装时仅需打表校正上模与下模的平行度即可投入使用。从受力传递路径来看，冲压力通过上模座均匀传递到四根导柱与成型凸模，导柱承担合模过程中的导向与侧向力承载，凸模承担主冲裁力，下模座将反作用力均匀传递到压力机工作台面，避免局部应力集中导致模座变形，模座材质采用45号钢调质处理，硬度控制在HB220-250，兼顾刚性与韧性，长期承受交变冲压力也不会出现开裂、变形问题。导套内部设计有储油槽，日常维护时仅需定期加注润滑脂即可保证导柱导套的滑动顺畅，避免干摩擦导致的导柱拉伤、卡滞问题，适合车间三班倒的连续生产工况。这套结构没有多余的复杂机构，

　　所有零部件均采用冲压模具行业通用标准件规格，导柱、导套、紧固螺钉均可直接从市面五金配件渠道采购替换，后期维护成本极低，针对没有特殊成型要求的通用冲压工序，可直接在该结构基础上修改凸凹模轮廓，快速适配不同产品的冲压需求，大幅缩短工装设计周期。在实际生产场景中，这类四柱冲压工装常用来加工小型支架、连接片、垫片类零件，相比无导向的简易冲模，产品尺寸一致性可提升一个精度等级，不良率控制在千分之二以内，同时刃口的使用寿命也能提升30%以上，因为导向结构避免了合模过程中凸凹模的硬接触啃伤，减少了刃口修磨的频次。安装时需要注意，下模座固定后要保证漏料孔与压力机工作台落料孔对齐，避免废料堆积在模座内部影响合模精度，上模固定后要进行空合模测试，确认导柱滑动无卡滞、凸凹模间隙均匀后再进行试冲，试冲时逐步调整滑块闭合高度，避免一次性进给过深导致凸凹模撞损。
