手推式购物车定向承重滚轮结构设计

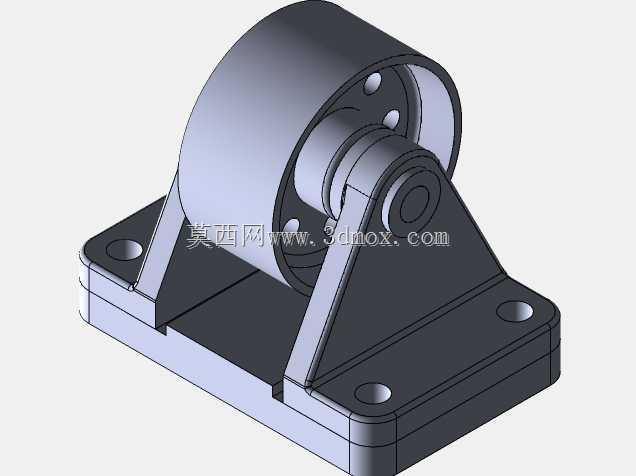

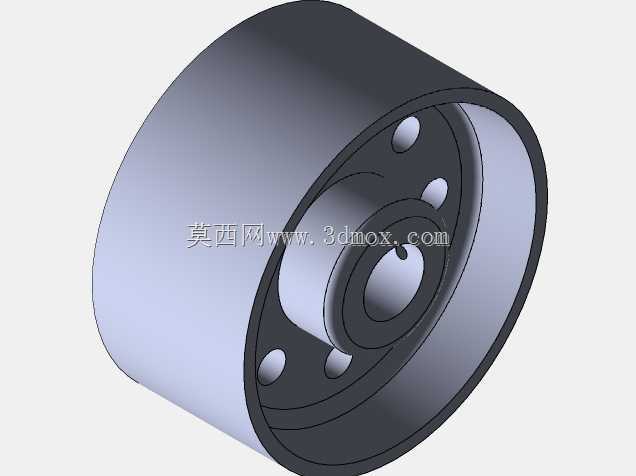

　　日常商超场景里，手推购物车的行走部件损耗率一直是运维端关注的核心，这款定向滚轮结构正是针对商超高频使用场景开发的行走支撑部件，区别于万向转向轮，定向结构的滚轮主要布置在购物车车架的固定侧，承担直行过程中的主要承重与行走导向功能，适配平整硬质铺装地面的长期往复推行需求。从结构组成来看，整套部件包含轮体、支撑支架、安装底座、轮轴几个核心部分，轮体采用中空筒式结构，相比实心轮体在保证径向承重能力的前提下有效降低了自身重量，轮缘做了小圆弧过渡处理，推行过程中遇到地面微小缝隙、地砖接缝时不会出现卡滞，滚动过程的平顺性更好。两侧的三角形支撑支架是承重的核心传力结构，支架与轮轴配合的位置做了同轴度公差约束，保证轮体转动过程中不会出现偏摆，

　　避免长期使用后轮体与支架发生摩擦异响；支架与底部安装底座采用一体化折弯成型结构，相比焊接拼接的支架，消除了焊缝位置的应力集中风险，在承受瞬时冲击载荷，比如购物车满载压过地面减速带、小高度台阶时，结构不会出现焊缝开裂的问题。底部的安装底座设计为双层叠合板式结构，底座上预留了四个沉头安装孔，安装时可以通过螺栓直接将整套滚轮固定在购物车车架的底部横梁上，沉头孔的设计可以保证螺栓头部完全沉入底座平面内，不会突出底座表面剐蹭地面，也避免了螺栓长期受地面摩擦出现松动。安装边界上，底座的安装孔位间距适配常规商超购物车的底部车架安装尺寸，不需要对原有车架做额外的打孔改造就可以直接替换安装，轮体的直径选择经过实际推行测试，在保证足够越障能力的同时，

　　不会因为轮径过大导致购物车整体重心过高，影响满载状态下的推行稳定性。设计过程中重点考虑了长期使用的磨损问题，轮轴与支架的配合位置预留了润滑脂填充空间，日常运维时可以定期加注润滑脂降低转动摩擦阻力，延长部件的整体使用寿命；轮体的端面与支架内侧预留了合理的装配间隙，不会因为温度变化导致的材料热胀冷缩出现轮体卡滞，也能避免细小杂物、线头等缠绕进入轮轴缝隙影响转动。这类定向滚轮除了商超购物车场景外，也可以适配同载重等级的平板手推车、仓储周转车、车间物料转运车的固定侧安装，只要安装孔位尺寸匹配，都可以实现通用替换。结构建模过程中对各个配合面做了公差匹配，安装底座的平面度做了约束，保证安装后整套滚轮与车架底面完全贴合，

　　不会出现单点受力导致的底座变形；支撑支架的倾斜角度经过受力仿真优化，轮体承受的垂直载荷可以通过支架均匀分散到底座的四个安装点上，不会出现局部应力过大导致的支架断裂。实际使用过程中，定向结构的滚轮相比万向轮直行稳定性更好，在长距离直行推行时不会出现轮体左右摆振的问题，推行过程的操控手感更扎实，搭配前端的万向转向轮使用，可以兼顾直行稳定性与转向灵活性，适配商超内狭窄通道转弯、直行通道快速推行的不同使用需求。轮体的宽度设计也经过考量，过窄的轮体会导致地面接触压强过大，容易在环氧地坪、超市地砖表面留下压痕，过宽的轮体会增大滚动摩擦阻力，增加推行时的力度消耗，这款轮体的宽度在承重与推行阻力之间做了平衡，既可以满足单轮额定承重需求，也不会让使用者推行时感到费力。
