三键式汽车遥控钥匙外壳结构设计

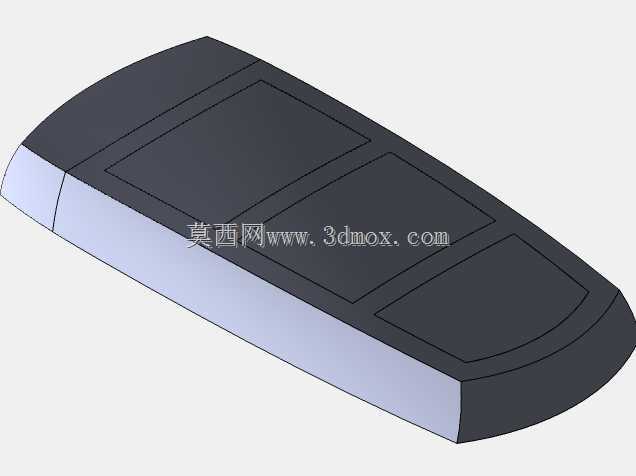

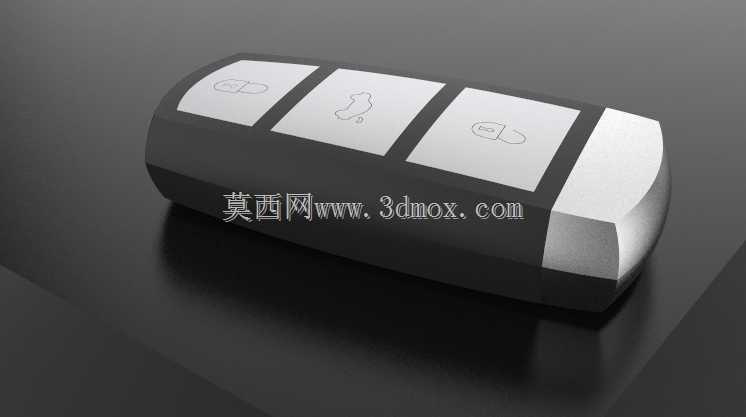

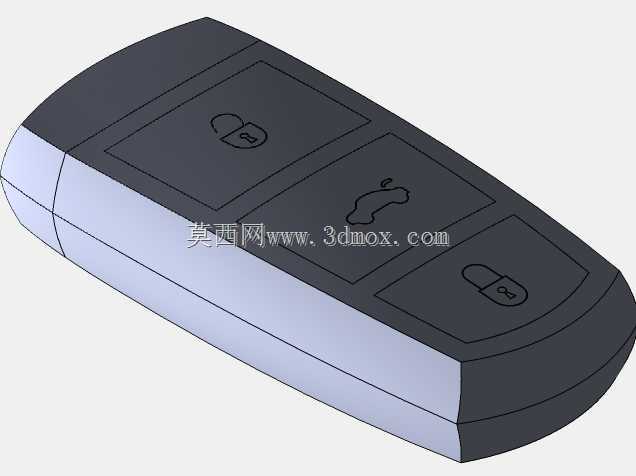

　　日常汽车使用场景中，遥控钥匙外壳是用户高频接触的功能部件，既要容纳内部电路板、纽扣电池、信号发射模块与按键触发结构，也要承受日常携带过程中的磕碰、摩擦、汗液腐蚀，同时要保证按键触发的反馈清晰度与信号传输的无遮挡。这款三键布局的钥匙外壳，在结构设计阶段首先围绕手持握持的人机尺寸做基准设定，整体采用符合人体工学的弧面收腰造型，边缘做连续的圆角过渡，避免直角硌手的问题，日常揣在裤兜、放在包内也不会勾刮衣物面料。从功能分区来看，三个按键沿壳体长度方向等距排布，每个按键对应独立的触发功能，按键表面做内凹的标识蚀刻区域，用户无需目视仅凭触感就能区分不同按键的功能，降低盲操作时的误触概率。按键与上壳的配合间隙控制在0.15mm以内，

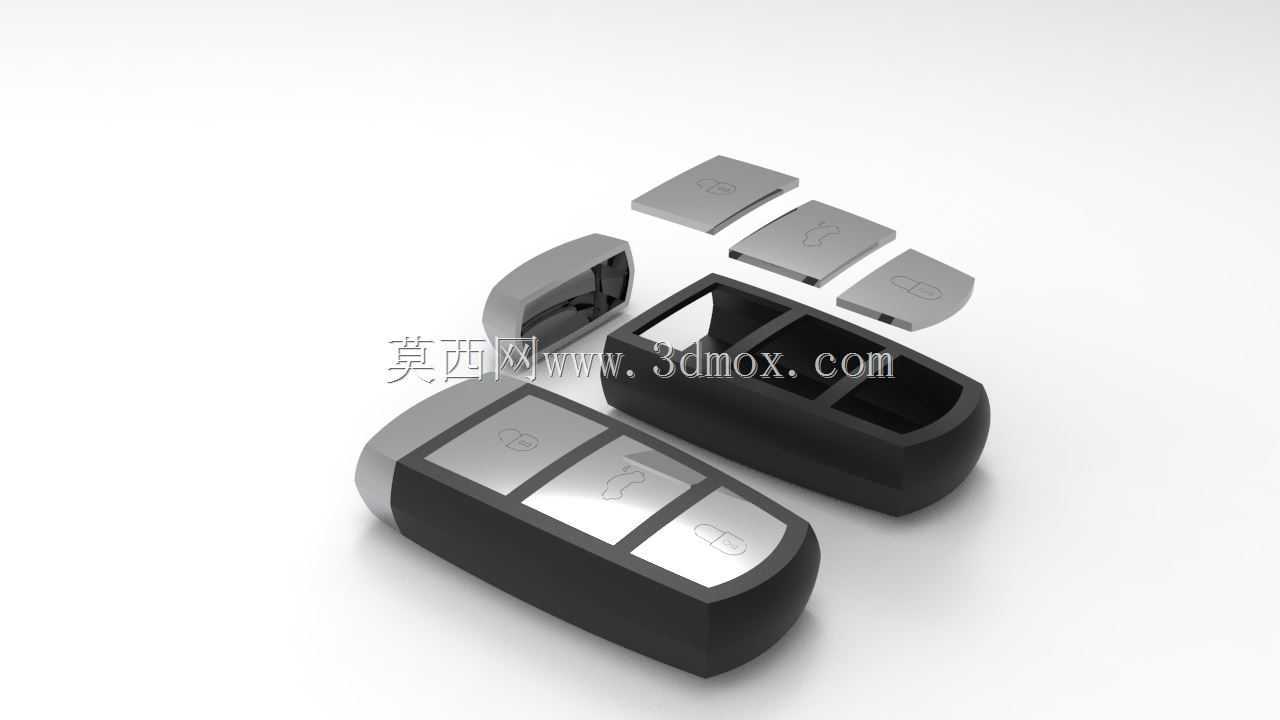

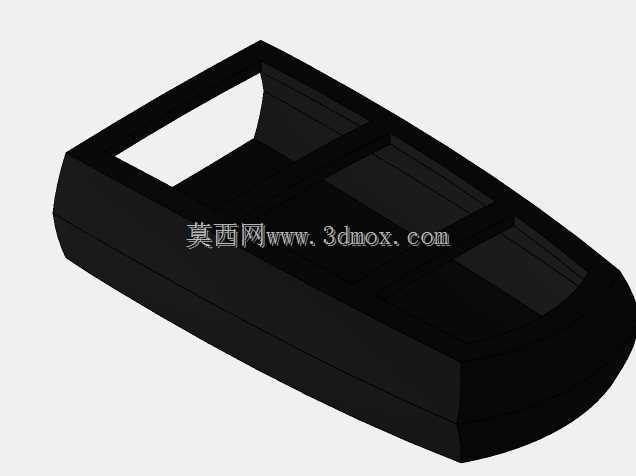

　　既保证按键按压时的顺畅行程，又能阻挡日常使用中的灰尘、水渍渗入壳体内部，保护内部电子元件。壳体的上下盖配合采用止口搭接结构，配合周圈的超声焊接筋位，装配后整体的连接强度可以承受1.2米高度自由跌落至水泥地面的冲击，不会出现上下盖开裂、内部元件移位的问题。壳体端部的金属装饰件并非单纯的外观装饰，同时承担了钥匙挂扣连接点的结构加强作用，挂扣孔位做了内嵌的金属衬套设计，避免长期悬挂钥匙链导致的塑料孔位磨损开裂。在曲面构建过程中，所有外观面都做了连续的G2曲率过渡，没有突兀的棱角与曲率突变，后续做表面晒纹、喷涂处理时可以保证漆面附着均匀，不会出现积漆、流挂的缺陷。内部的安装定位结构做了对应的限位筋设计，电路板装入后可以完全卡入定位槽，

　　不需要额外打胶就能实现X、Y、Z三个方向的完全固定，车辆行驶过程中的持续振动也不会导致电路板移位、按键触点偏移。电池仓的设计采用滑盖式结构，更换电池时不需要借助额外工具，用指甲抠开滑盖卡扣就能直接更换纽扣电池，滑盖配合处做了防脱卡扣设计，避免日常使用中滑盖意外脱落导致电池掉出。信号传输区域对应的壳体位置，壁厚控制在1.2mm，没有添加金属涂层或金属嵌件，保证射频信号可以无阻碍穿透壳体，不会出现遥控距离缩短、信号失灵的问题。按键的触发行程设定在1.2mm，按压力度控制在3N左右，按压时有清晰的段落反馈，用户可以明确感知按键是否触发成功，避免力度过轻易误触、力度过重按压费力的问题。壳体的所有分型线都设置在外观面的侧方棱线位置，

　　后续注塑生产时的飞边可以通过简单的修整处理去除，不会在主外观面留下明显的合模痕迹。考虑到不同使用环境的耐候性需求，壳体选用的ABS+PC共混材料可以在-20℃到60℃的温度区间内保持结构强度，不会因为冬季低温变脆开裂，也不会因为夏季车内高温出现壳体变形、按键卡滞的问题。在安装边界的设定上，内部腔体的尺寸完全匹配常规的汽车遥控钥匙电路板与CR2032纽扣电池的安装尺寸，不需要额外修改电路板就能直接适配，对于后续做同平台不同车型的钥匙外观改型，可以直接沿用内部的安装结构，只需要调整外观曲面就能快速完成改款设计，大幅缩短新外观的开发周期。壳体表面的按键标识区域做了微凹设计，后续可以通过激光雕刻或者填漆工艺做功能标识，标识不会因为长期的手指摩擦出现磨损脱落的问题。整体壳体的壁厚均匀控制在1.8mm左右，没有出现壁厚突变的区域，注塑生产时可以避免出现缩痕、气泡、填充不足的成型缺陷，提升量产时的良品率。
